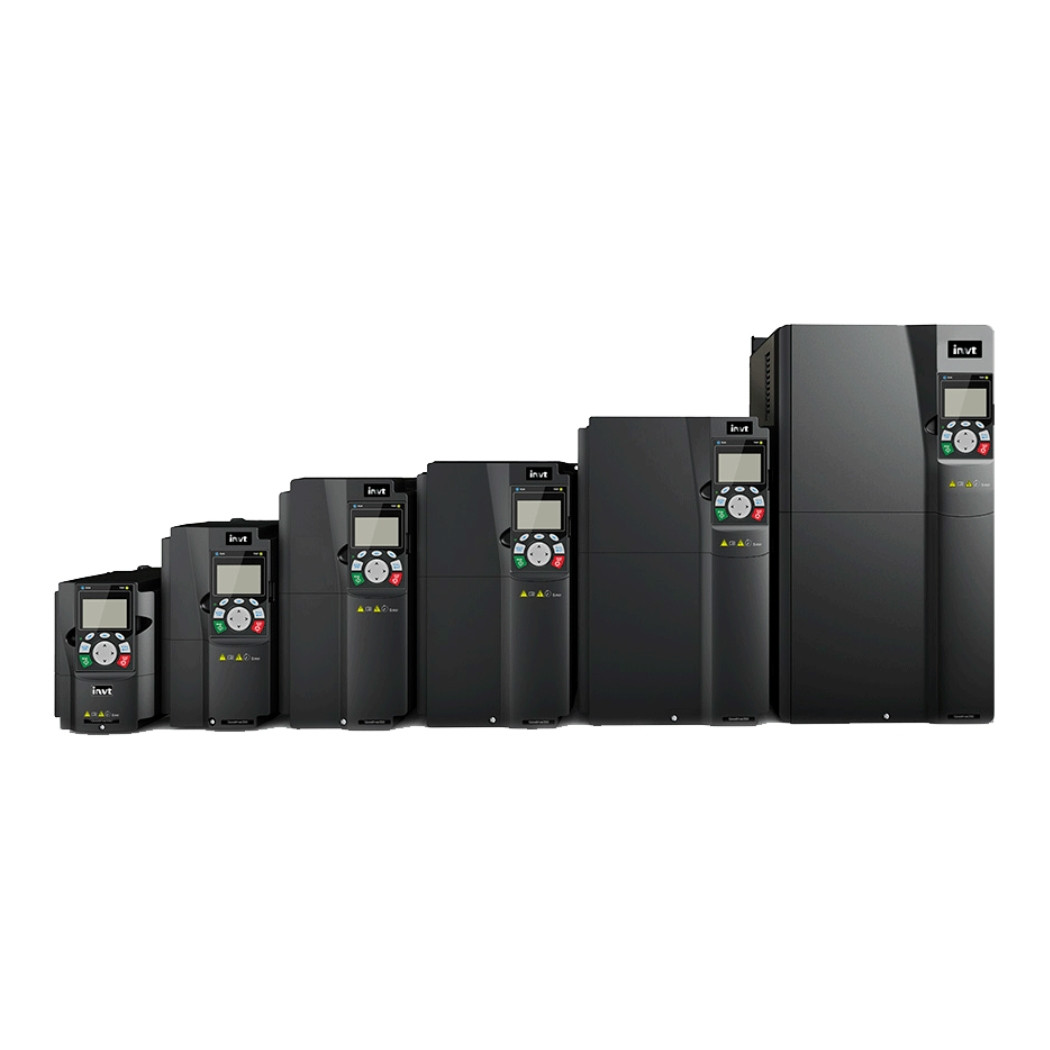

GD350A-400G/450P-4 Biến tần INVT 3AC 380-440V 400/450kW chính là giải pháp đột phá, mang đến hiệu suất vượt trội và khả năng kiểm soát tối ưu cho hệ thống truyền động công suất lớn trong các ngành công nghiệp.
thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật dòng sản phẩm biến tần mạnh mẽ này, giúp nâng tầm hiệu quả hoạt động và tiết kiệm chi phí vận hành đáng kể cho doanh nghiệp, với sự hỗ trợ tận tâm.
1. Thông tin chi tiết về GD350A-400G/450P-4 Biến tần INVT 3AC 380-440V 400/450kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | GD350A-400G/450P-4 |
| Hãng sản xuất | INVT |
| Dải công suất | 400/450kW |
| Điện áp đầu vào | 3 pha, 380-440V |
| Tần số đầu vào | 50/60Hz |
| Điện áp đầu ra | 0-440V (tùy chỉnh) |
| Tần số đầu ra | 0-400Hz (tùy chỉnh) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Field-oriented Vector Control) |
| Giao thức truyền thông | Modbus RTU (tiêu chuẩn), Profibus DP, CANopen (tùy chọn) |
| Cấp bảo vệ | IP20 (tiêu chuẩn), IP54 (tùy chọn) |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | Dưới 95% RH (không ngưng tụ) |
| Kích thước (R x C x S) | Tùy thuộc vào model cụ thể (tham khảo tài liệu kỹ thuật) |
| Trọng lượng | Tùy thuộc vào model cụ thể (tham khảo tài liệu kỹ thuật) |
| Tiêu chuẩn | CE, UL, RoHS |
2. Cấu tạo sản phẩm Biến tần INVT GD350A-400G/450P-4
- Khối chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
- Khối nghịch lưu (Inverter): Chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) có tần số và điện áp có thể điều chỉnh được để cung cấp cho động cơ.
- Bộ lọc DC (DC Bus): Làm phẳng điện áp DC, giảm thiểu nhiễu và cung cấp năng lượng ổn định cho khối nghịch lưu.
- Bộ vi xử lý (Microprocessor): Điều khiển toàn bộ hoạt động của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu và giao tiếp với các thiết bị ngoại vi.
- Mạch điều khiển (Control Board): Nhận tín hiệu từ bộ vi xử lý và điều khiển các van bán dẫn (IGBT) trong khối nghịch lưu.
- Màn hình hiển thị và bàn phím (HMI): Giao diện người dùng, cho phép cài đặt thông số, giám sát trạng thái hoạt động và hiển thị các thông báo lỗi.
- Cảm biến (Sensors): Đo các thông số như dòng điện, điện áp, nhiệt độ, tốc độ động cơ và gửi tín hiệu về bộ vi xử lý.
- Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
- Vỏ bảo vệ (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
3. Các tính năng chính của Biến tần INVT GD350A-400G/450P-4
- Điều khiển Vector vòng kín (FVC): Cho phép điều khiển chính xác mô-men xoắn và tốc độ động cơ, đáp ứng nhanh với các thay đổi tải.
- Điều khiển Vector vòng hở (SVC): Cung cấp hiệu suất cao và khả năng điều khiển tốt trong các ứng dụng không yêu cầu độ chính xác quá cao.
- Điều khiển V/F: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng tải nhẹ và không yêu cầu điều khiển tốc độ chính xác.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt: Đảm bảo an toàn cho biến tần và động cơ trong mọi tình huống.
- Tích hợp bộ hãm động năng (Braking Unit): Giúp giảm tốc độ động cơ nhanh chóng và an toàn.
- Hỗ trợ nhiều giao thức truyền thông: Modbus RTU, Profibus DP, CANopen, giúp dễ dàng tích hợp với các hệ thống điều khiển khác.
- Chức năng PLC tích hợp: Cho phép thực hiện các tác vụ điều khiển logic đơn giản mà không cần sử dụng bộ điều khiển PLC bên ngoài.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, phù hợp với các ứng dụng yêu cầu thay đổi tốc độ thường xuyên.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất và giảm thiểu tiêu thụ điện năng.
4. Hướng dẫn kết nối Biến tần INVT GD350A-400G/450P-4 với phần mềm
Việc kết nối biến tần INVT GD350A-400G/450P-4 với phần mềm điều khiển là bước quan trọng đầu tiên để khai thác tối đa tiềm năng của sản phẩm, đồng thời hỗ trợ quá trình giám sát, cài đặt và điều khiển từ xa một cách dễ dàng và hiệu quả.
Hướng dẫn chi tiết sau đây sẽ giúp người dùng thực hiện kết nối một cách nhanh chóng và chính xác, đảm bảo biến tần hoạt động ổn định và tương thích hoàn toàn với phần mềm:
Chuẩn bị:
- Máy tính cài đặt phần mềm INVT Workshop (tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối: Cáp USB hoặc cáp RS485 (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
- Biến tần GD350A-400G/450P-4 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
- Kết nối cáp USB hoặc RS485 từ cổng giao tiếp trên biến tần đến cổng tương ứng trên máy tính.
- Đảm bảo các kết nối chắc chắn và đúng vị trí.
Cài đặt phần mềm:
- Chạy file cài đặt INVT Workshop và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm.
Thiết lập kết nối:
- Trong phần mềm INVT Workshop, chọn loại biến tần là GD350A.
- Chọn cổng COM tương ứng với cổng kết nối trên máy tính.
- Cài đặt các thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần.
- Nhấn nút “Connect” để thiết lập kết nối.
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần và trạng thái hoạt động.
- Bạn có thể bắt đầu thực hiện các thao tác giám sát, cài đặt thông số và điều khiển biến tần thông qua phần mềm.
5. Cách lập trình Biến tần INVT GD350A-400G/450P-4
Truy cập chế độ lập trình:
- Sử dụng bàn phím trên biến tần hoặc phần mềm INVT Workshop để truy cập vào chế độ lập trình.
- Nhập mật khẩu nếu được yêu cầu (mật khẩu mặc định thường là 0000 hoặc 1111).
Chọn chế độ điều khiển:
- Chọn chế độ điều khiển phù hợp với ứng dụng: V/F, SVC, hoặc FVC.
- Cài đặt các thông số liên quan đến chế độ điều khiển đã chọn.
Cài đặt thông số động cơ:
- Nhập các thông số của động cơ như công suất, điện áp, dòng điện, tần số, tốc độ định mức.
- Sử dụng chức năng tự động dò thông số động cơ (Auto-tuning) nếu có.
Cài đặt thông số vận hành:
- Cài đặt tần số đầu ra, thời gian tăng tốc, thời gian giảm tốc, giới hạn dòng điện, giới hạn mô-men xoắn.
- Cài đặt các thông số liên quan đến chế độ hoạt động (ví dụ: chạy/dừng, đảo chiều).
Kích hoạt các tính năng bảo vệ:
- Bật các chức năng bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt.
- Cài đặt các ngưỡng bảo vệ phù hợp.
Cài đặt các chức năng nâng cao:
- Cài đặt các chức năng như điều khiển đa cấp tốc độ, PLC tích hợp, PID, truyền thông.
- Tùy chỉnh các thông số liên quan đến các chức năng này.
Lưu và thoát:
- Lưu các thay đổi đã thực hiện.
- Thoát khỏi chế độ lập trình.
6. Khắc phục một số lỗi thường gặp trên Biến tần INVT GD350A-400G/450P-4
Trong quá trình vận hành, biến tần INVT GD350A-400G/450P-4 có thể gặp phải một số lỗi do nhiều nguyên nhân khác nhau, từ các vấn đề về nguồn điện, cài đặt thông số, đến các yếu tố môi trường hoặc lỗi linh kiện.
Việc nhận biết và khắc phục kịp thời các lỗi này là rất quan trọng để đảm bảo hệ thống hoạt động ổn định, tránh gián đoạn sản xuất và kéo dài tuổi thọ thiết bị.
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Giải pháp khắc phục |
|---|---|---|---|
| E.OC1 | Quá dòng khi tăng tốc | Tải quá lớn, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác, điện áp lưới thấp. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra và nhập lại thông số động cơ, kiểm tra điện áp lưới. |
| E.OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải quán tính lớn. | Tăng thời gian giảm tốc, sử dụng bộ hãm động năng (nếu có). |
| E.OC3 | Quá dòng khi chạy ổn định | Tải đột ngột tăng, điện áp lưới không ổn định, động cơ bị kẹt, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra điện áp lưới, kiểm tra động cơ, kiểm tra và nhập lại thông số động cơ. |
| E.OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, thông số động cơ không chính xác. | Kiểm tra điện áp lưới, kiểm tra và nhập lại thông số động cơ. |
| E.OV2 | Quá áp khi giảm tốc | Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, tải quán tính lớn. | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, sử dụng bộ hãm động năng (nếu có). |
| E.OV3 | Quá áp khi chạy ổn định | Điện áp lưới không ổn định, tải thay đổi đột ngột. | Kiểm tra điện áp lưới, kiểm tra tải. |
| E.OL1 | Quá tải biến tần | Tải vượt quá công suất định mức của biến tần. | Giảm tải, chọn biến tần có công suất lớn hơn. |
| E.OL2 | Quá tải động cơ | Tải vượt quá công suất định mức của động cơ. | Giảm tải, chọn động cơ có công suất lớn hơn. |
| E.LU | Thấp áp | Điện áp lưới quá thấp, mất điện. | Kiểm tra điện áp lưới, kiểm tra nguồn cấp. |
| E.PH | Mất pha | Mất một hoặc nhiều pha đầu vào hoặc đầu ra. | Kiểm tra kết nối dây đầu vào và đầu ra, kiểm tra cầu chì. |
| E.OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt làm mát không hoạt động, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| E.COM | Lỗi truyền thông | Lỗi kết nối cáp truyền thông, cài đặt thông số truyền thông không chính xác. | Kiểm tra kết nối cáp, kiểm tra và cài đặt lại thông số truyền thông. |
