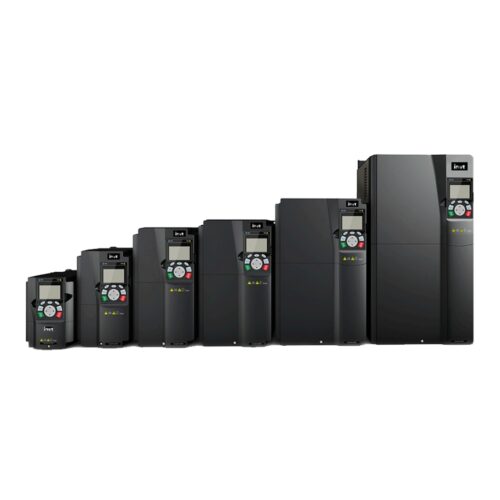

GD350A-250G/280P-4 Biến tần INVT GD350A 3AC 380-440V 250/280kW

GD350A-250G/280P-4 Biến tần INVT 3AC 380-440V 250/280kW, giải pháp truyền động mạnh mẽ, mở ra kỷ nguyên mới cho hiệu suất và kiểm soát trong các ứng dụng công nghiệp đòi hỏi công suất lớn.

thanhthienphu.vn tự hào mang đến thiết bị ưu việt này, giúp các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hệ thống, tối ưu chi phí và vững bước trên con đường thành công

1. Thông tin chi tiết về GD350A-250G/280P-4 Biến tần INVT 3AC 380-440V 250/280kW

2. Cấu tạo GD350A-250G/280P-4 Biến tần INVT 3AC 380-440V 250/280kW

Biến tần INVT GD350A-250G/280P-4 là một tuyệt phẩm kỹ thuật, với cấu tạo được thiết kế tỉ mỉ, đảm bảo hoạt động bền bỉ và hiệu quả trong môi trường công nghiệp khắc nghiệt:

• Khối công suất (Power Module): Sử dụng các IGBT (Insulated Gate Bipolar Transistor) thế hệ mới nhất, đảm bảo khả năng đóng cắt nhanh, tổn hao thấp và hiệu suất cao. Các IGBT được bố trí khoa học, tản nhiệt hiệu quả, giúp biến tần hoạt động ổn định ở công suất lớn.
• Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC, cung cấp năng lượng cho khối công suất. Bộ chỉnh lưu được thiết kế để giảm thiểu sóng hài, đảm bảo chất lượng điện năng đầu vào.
• Khối nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC đầu ra với tần số và điện áp có thể điều chỉnh, cung cấp cho động cơ.
• Mạch điều khiển (Control Board): Bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp (V/F, SVC, FVC), xử lý tín hiệu phản hồi từ động cơ và các cảm biến, đảm bảo điều khiển chính xác và đáp ứng nhanh.
• Bộ lọc (Filter): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo biến tần hoạt động tương thích với các thiết bị khác trong hệ thống và tuân thủ các tiêu chuẩn về chất lượng điện năng.
• Hệ thống làm mát (Cooling System): Sử dụng quạt tản nhiệt công suất lớn và các lá tản nhiệt bằng nhôm, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
• Giao diện người dùng (HMI): Màn hình LCD hiển thị các thông số hoạt động, trạng thái lỗi, và các phím chức năng giúp người dùng dễ dàng cài đặt, vận hành và giám sát biến tần.
• Vỏ máy (Enclosure): Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.

3. Các tính năng chính của GD350A-250G/280P-4 Biến tần INVT 3AC 380-440V 250/280kW

Điều khiển đa chế độ:

Hỗ trợ các chế độ điều khiển V/F, SVC (Sensorless Vector Control) và FVC (Flux Vector Control), đáp ứng linh hoạt các yêu cầu khác nhau của ứng dụng.

• V/F: Phù hợp cho các ứng dụng tải không đổi như bơm, quạt.
• SVC: Cung cấp khả năng điều khiển mô-men xoắn chính xác, đáp ứng nhanh, phù hợp cho các ứng dụng yêu cầu khởi động và dừng tải nặng, thay đổi tải đột ngột.
• FVC: Điều khiển vector từ thông, cho phép điều khiển chính xác tốc độ và mô-men xoắn ở dải tốc độ rộng, kể cả ở tốc độ rất thấp, phù hợp cho các ứng dụng yêu cầu độ chính xác cao như máy công cụ, cần trục.

Khả năng chịu quá tải cao:

Chịu được quá tải 150% trong 60 giây, 180% trong 10 giây và 200% trong 1 giây (ở chế độ tải nặng G), đảm bảo hoạt động ổn định trong các điều kiện tải khắc nghiệt.

Tích hợp bộ lọc EMC:

Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.

Chức năng bảo vệ toàn diện:

Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất, đảm bảo an toàn cho động cơ và biến tần.

Giao tiếp truyền thông đa dạng:

Hỗ trợ các giao thức truyền thông Modbus RTU, Profibus-DP, CANopen, Ethernet/IP (tùy chọn), cho phép tích hợp dễ dàng vào hệ thống điều khiển trung tâm.

Chức năng điều khiển PID:

Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ.

Chức năng tự động dò thông số động cơ (Auto-tuning):

Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.

Chức năng điều khiển đa cấp tốc độ:

Cho phép cài đặt nhiều cấp tốc độ khác nhau, đáp ứng các yêu cầu vận hành linh hoạt.

Chức năng hãm động năng:

Hỗ trợ hãm động năng, giúp dừng động cơ nhanh chóng và an toàn.

Chức năng tiết kiệm năng lượng:

Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng, giảm thiểu chi phí điện năng.

4. Hướng dẫn kết nối GD350A-250G/280P-4 Biến tần INVT với phần mềm

Để kết nối biến tần INVT GD350A-250G/280P-4 với phần mềm, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt hệ điều hành Windows.
• Phần mềm giám sát và cấu hình biến tần INVT (có thể tải về từ trang web của INVT hoặc liên hệ thanhthienphu.vn để được hỗ trợ).
• Cáp kết nối: Cáp RS485 (nếu sử dụng giao tiếp Modbus RTU) hoặc cáp Ethernet (nếu sử dụng giao tiếp Ethernet/IP).

Kết nối phần cứng:

Kết nối RS485:

• Kết nối chân A và B của cổng RS485 trên biến tần với chân A và B của cổng RS485 trên máy tính (hoặc bộ chuyển đổi USB-RS485).
• Đảm bảo rằng các điện trở cuối (terminating resistor) được kích hoạt trên cả biến tần và máy tính (nếu cần).

Kết nối Ethernet/IP:

• Kết nối cáp Ethernet từ cổng Ethernet trên biến tần đến cổng Ethernet trên máy tính (hoặc switch mạng).
• Cài đặt địa chỉ IP cho biến tần và máy tính sao cho chúng cùng một lớp mạng.

Cài đặt phần mềm:

• Chạy file cài đặt phần mềm và làm theo hướng dẫn trên màn hình.
• Sau khi cài đặt xong, khởi động phần mềm.

Kết nối phần mềm với biến tần:

Kết nối RS485:

• Chọn cổng COM tương ứng với cổng RS485 trên máy tính.
• Cài đặt tốc độ baud (baud rate), parity, data bits và stop bits phù hợp với cài đặt trên biến tần.
• Nhập địa chỉ Modbus của biến tần.
• Nhấn nút “Connect” (Kết nối).

Kết nối Ethernet/IP:

• Chọn giao thức Ethernet/IP.
• Nhập địa chỉ IP của biến tần.
• Nhấn nút “Connect” (Kết nối).

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị các thông số hoạt động của biến tần.
• Bạn có thể sử dụng phần mềm để giám sát, điều khiển và thay đổi các thông số cài đặt của biến tần.

5. Cách lập trình GD350A-250G/280P-4 Biến tần INVT 3AC 380-440V 250/280kW

Việc lập trình biến tần INVT GD350A-250G/280P-4 có thể được thực hiện thông qua bàn phím trên biến tần hoặc thông qua phần mềm kết nối với máy tính.

Dưới đây là hướng dẫn cơ bản:

Truy cập vào chế độ lập trình:

• Nhấn phím “PRG” (Program) để vào chế độ lập trình.
• Sử dụng các phím mũi tên lên/xuống để di chuyển đến nhóm thông số cần thay đổi.
• Nhấn phím “ENT” (Enter) để vào nhóm thông số đó.

Thay đổi thông số:

• Sử dụng các phím mũi tên lên/xuống để di chuyển đến thông số cần thay đổi.
• Nhấn phím “ENT” để vào chế độ chỉnh sửa thông số.
• Sử dụng các phím mũi tên lên/xuống để thay đổi giá trị thông số.
• Nhấn phím “ENT” để lưu giá trị mới.

Thoát khỏi chế độ lập trình:

• Nhấn phím “ESC” (Escape) để thoát khỏi chế độ chỉnh sửa thông số.
• Nhấn phím “PRG” để thoát khỏi chế độ lập trình.

Các thông số cơ bản cần cài đặt:

• F0.01: Chế độ điều khiển (V/F, SVC, FVC).
• F0.03: Nguồn lệnh chạy (bàn phím, terminal, truyền thông).
• F0.04: Nguồn tần số (bàn phím, terminal, truyền thông).
• F0.05: Thời gian tăng tốc.
• F0.06: Thời gian giảm tốc.
• F1: Các thông số động cơ (công suất, điện áp, dòng điện, tần số, tốc độ).
• F2: Các thông số bảo vệ.
• F3: Các thông số truyền thông.
• F4: Các thông số ứng dụng.
• F5: Các thông số hiển thị.

6. Khắc phục một số lỗi thường gặp với GD350A-250G/280P-4 Biến tần INVT

Dưới đây là một số lỗi thường gặp và cách khắc phục:

OC (Overcurrent – Quá dòng):

• Nguyên nhân: Tải quá lớn, thời gian tăng tốc quá ngắn, động cơ bị kẹt, ngắn mạch đầu ra.
• Khắc phục: Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra động cơ và dây dẫn, kiểm tra thông số bảo vệ quá dòng.

OV (Overvoltage – Quá áp):

• Nguyên nhân: Điện áp lưới quá cao, hãm tái sinh quá mức.
• Khắc phục: Kiểm tra điện áp lưới, sử dụng điện trở hãm (nếu cần), điều chỉnh thông số hãm tái sinh.

UV (Undervoltage – Thấp áp):

• Nguyên nhân: Điện áp lưới quá thấp, mất pha.
• Khắc phục: Kiểm tra điện áp lưới, kiểm tra cầu chì và các kết nối.

OL (Overload – Quá tải):

• Nguyên nhân: Tải quá lớn, thời gian chạy quá tải quá lâu.
• Khắc phục: Giảm tải, kiểm tra thông số bảo vệ quá tải.

EF (External Fault – Lỗi bên ngoài):

• Nguyên nhân: Tín hiệu lỗi từ bên ngoài (công tắc hành trình, cảm biến…).
• Khắc phục: Kiểm tra các thiết bị ngoại vi và kết nối.

OH (Overheat – Quá nhiệt):

• Nguyên nhân: Nhiệt độ môi trường quá cao, quạt tản nhiệt bị hỏng, thông gió kém.
• Khắc phục: Cải thiện thông gió, kiểm tra quạt tản nhiệt, giảm tải.
