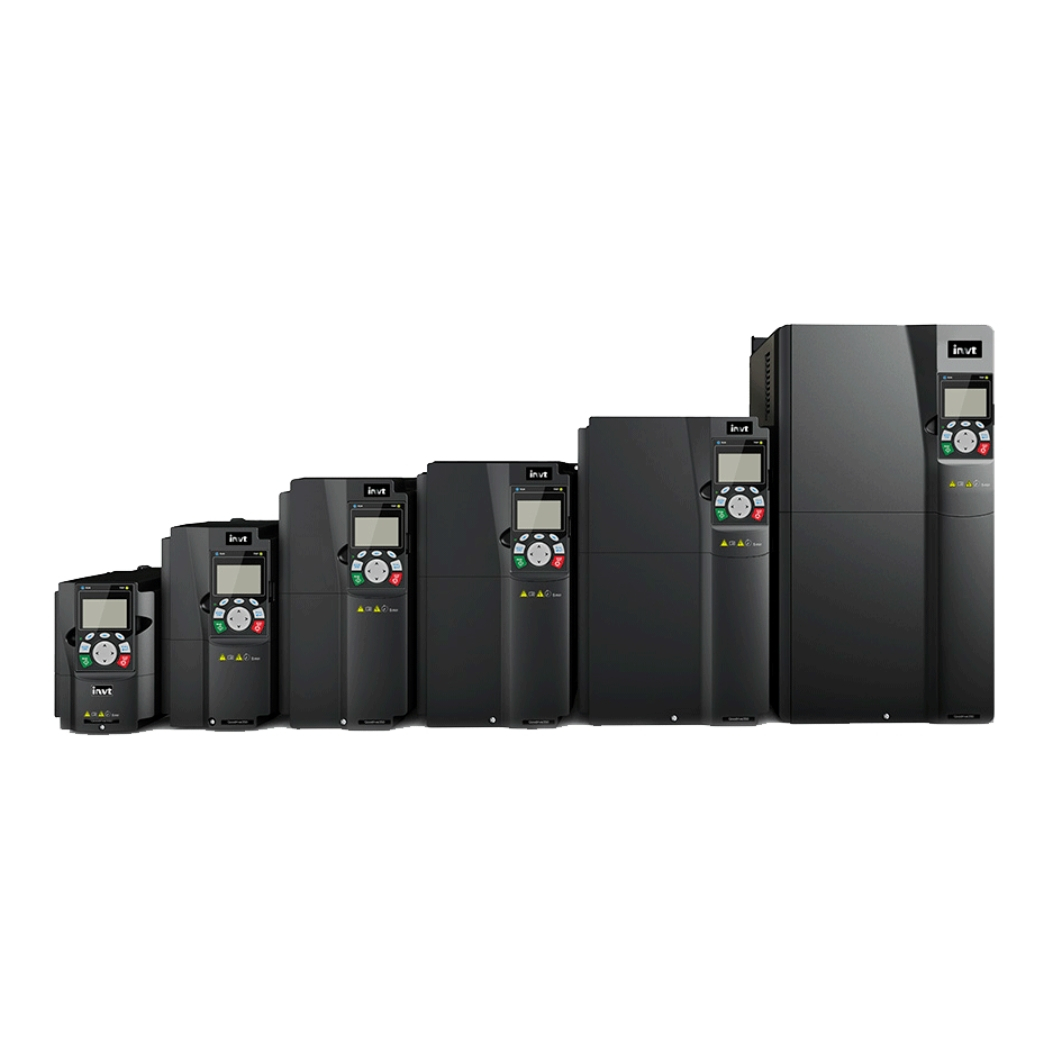

GD350A-110G/132P-4 Biến tần INVT 3AC 380-440V 110/132kW là giải pháp truyền động mạnh mẽ, mang lại hiệu suất vượt trội và khả năng kiểm soát chính xác cho các ứng dụng công nghiệp đòi hỏi khắt khe.
thanhthienphu.vn tự hào cung cấp bộ điều khiển động cơ này, giúp các kỹ sư, nhà quản lý tối ưu hóa quy trình, tiết kiệm năng lượng và nâng cao năng suất.
1. Thông tin chi tiết về GD350A-110G/132P-4 Biến tần INVT 3AC 380-440V 110/132kW
| Thông số kỹ thuật |
Chi tiết |
| Tên sản phẩm |
GD350A-110G/132P-4 Biến tần INVT |
| Dòng sản phẩm |
Goodrive 350A |
| Điện áp đầu vào |
3 pha, 380-440V AC |
| Công suất |
110kW (chế độ tải nặng G) / 132kW (chế độ tải nhẹ P) |
| Tần số đầu ra |
0-400Hz |
| Chế độ điều khiển |
V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Khả năng quá tải |
150% dòng định mức trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Cấp bảo vệ |
IP20 |
| Nhiệt độ hoạt động |
-10°C đến 50°C |
| Độ ẩm hoạt động |
5% đến 95% (không ngưng tụ) |
| Giao tiếp truyền thông |
Modbus RTU (RS485) |
| Kích thước (Rộng x Cao x Sâu) |
Cập nhật theo thông số thực tế từ nhà sản xuất INVT |
| Trọng lượng |
Cập nhật theo thông số thực tế từ nhà sản xuất INVT |
| Tiêu chuẩn |
CE, UL, RoHS |
| Nhà sản xuất |
INVT |
| Bảo hành |
24 tháng |
| Giá Tham Khảo |
Liên hệ |
2. Cấu tạo sản phẩm GD350A-110G/132P-4 Biến tần INVT
Biến tần GD350A-110G/132P-4 được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter): Sử dụng các IGBT (Insulated Gate Bipolar Transistor) công suất cao để chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
- Khối điều khiển (Control Unit): Bao gồm bộ vi xử lý trung tâm, bộ nhớ, các mạch giao tiếp, và các đầu vào/ra tín hiệu. Bộ vi xử lý thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động chính xác và hiệu quả.
- Mạch bảo vệ: Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch,…
- Màn hình hiển thị và bàn phím (HMI): Cho phép người dùng theo dõi các thông số hoạt động, cài đặt thông số, và chẩn đoán lỗi.
- Quạt làm mát: Giúp tản nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định và kéo dài tuổi thọ.
- Các cổng kết nối: Cho phép kết nối biến tần với các thiết bị ngoại vi như cảm biến, PLC, máy tính,…
3. Các tính năng chính của GD350A-110G/132P-4 Biến tần INVT
Biến tần GD350A-110G/132P-4 nổi bật với các tính năng sau:
Hiệu suất cao:
Sử dụng công nghệ điều khiển vector tiên tiến, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, tối ưu hóa hiệu suất hoạt động và tiết kiệm năng lượng.
Khả năng quá tải lớn:
Đảm bảo biến tần có thể xử lý các tình huống tải tăng đột ngột mà không bị gián đoạn hoạt động.
3 Chế độ điều khiển linh hoạt:
- V/F: Phù hợp cho các ứng dụng tải không đổi như bơm, quạt.
- Sensorless Vector Control (SVC): Cung cấp khả năng điều khiển chính xác hơn V/F, đặc biệt ở tốc độ thấp, mà không cần cảm biến phản hồi tốc độ.
- Vector Control (VC): Cho phép điều khiển chính xác nhất, đáp ứng nhanh với thay đổi tải, yêu cầu sử dụng encoder phản hồi tốc độ.
Chức năng bảo vệ toàn diện:
Đảm bảo an toàn cho cả biến tần và động cơ trong mọi tình huống.
Giao tiếp truyền thông Modbus RTU:
Cho phép tích hợp dễ dàng vào hệ thống điều khiển tự động hóa.
Chức năng điều khiển PID tích hợp:
Cho phép điều khiển các quá trình yêu cầu duy trì một giá trị đặt (setpoint) như áp suất, lưu lượng, nhiệt độ,…
Chức năng điều khiển đa bơm:
Có thể điều khiển nhiều bơm hoạt động luân phiên hoặc đồng thời để tối ưu hóa hiệu suất và tiết kiệm năng lượng.
Chức năng tự động dò thông số động cơ (auto-tuning):
Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
Chức năng tiết kiệm năng lượng tự động:
Tự động điều chỉnh điện áp đầu ra để giảm thiểu tổn thất năng lượng khi động cơ hoạt động ở tải nhẹ.
Dễ dàng cài đặt và vận hành:
Giao diện người dùng thân thiện, màn hình hiển thị rõ ràng, tài liệu hướng dẫn chi tiết.
Thiết kế nhỏ gọn, chắc chắn:
Tiết kiệm không gian lắp đặt và đảm bảo độ bền cao.
4. Hướng dẫn kết nối sản phẩm GD350A-110G/132P-4 Biến tần INVT với phần mềm
Để kết nối biến tần GD350A-110G/132P-4 với phần mềm, bạn cần chuẩn bị:
- Máy tính cài đặt phần mềm INVT Workshop (tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối RS485 (USB to RS485 converter).
- Biến tần GD350A-110G/132P-4.
Các bước thực hiện:
Kết nối phần cứng:
- Kết nối cổng RS485 trên biến tần với cổng RS485 của bộ chuyển đổi USB to RS485.
- Kết nối bộ chuyển đổi USB to RS485 với cổng USB của máy tính.
Cài đặt thông số truyền thông trên biến tần:
- Vào menu cài đặt thông số truyền thông (thường là P07 hoặc P14, tùy thuộc vào phiên bản firmware).
- Đặt địa chỉ Modbus (P07.00 hoặc P14.00) cho biến tần (ví dụ: 1).
- Đặt tốc độ baud (P07.01 hoặc P14.01) (ví dụ: 9600, 19200,…).
- Đặt kiểu dữ liệu (P07.02 hoặc P14.02) (ví dụ: 8N1 – 8 bit dữ liệu, không kiểm tra chẵn lẻ, 1 stop bit).
Cài đặt phần mềm INVT Workshop:
- Mở phần mềm INVT Workshop.
- Chọn loại biến tần (Goodrive 350A).
- Chọn cổng COM tương ứng với bộ chuyển đổi USB to RS485.
- Cài đặt các thông số truyền thông (địa chỉ, tốc độ baud, kiểu dữ liệu) giống với cài đặt trên biến tần.
- Nhấn nút “Connect” để kết nối với biến tần.
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị các thông số hoạt động của biến tần.
- Bạn có thể sử dụng phần mềm để theo dõi, cài đặt, và điều khiển biến tần.
5. Cách lập trình GD350A-110G/132P-4 Biến tần INVT
Việc lập trình biến tần GD350A-110G/132P-4 bao gồm việc cài đặt các thông số để phù hợp với ứng dụng cụ thể.
Dưới đây là một số nhóm thông số quan trọng:
Thông số cơ bản (Basic Parameters):
- P00.00: Chọn chế độ điều khiển (V/F, SVC, VC).
- P00.01: Chọn nguồn lệnh chạy (bàn phím, terminal, truyền thông).
- P00.02: Chọn nguồn tần số (bàn phím, analog input, truyền thông,…).
- P00.03: Thời gian tăng tốc.
- P00.04: Thời gian giảm tốc.
- P00.06: Tần số lớn nhất.
- P00.07: Tần số nhỏ nhất.
Thông số động cơ (Motor Parameters):
- P02.00: Công suất định mức động cơ.
- P02.01: Điện áp định mức động cơ.
- P02.02: Dòng điện định mức động cơ.
- P02.03: Tần số định mức động cơ.
- P02.04: Tốc độ định mức động cơ.
- P02.05: Số cực động cơ.
Thông số bảo vệ:
Cài đặt các ngưỡng bảo vệ quá dòng, quá áp, quá nhiệt, mất pha,…
Thông số vào ra:
Cấu hình các đầu vào/ra số và tương tự.
Thông số truyền thông:
Cài đặt thông số Modbus RTU.
Thông số ứng dụng:
Cài đặt các thông số liên quan đến chức năng điều khiển PID, đa bơm,…
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng chi tiết của biến tần GD350A-110G/132P-4 để biết đầy đủ các thông số và cách cài đặt.
- Nên thực hiện auto-tuning để biến tần tự động xác định các thông số của động cơ.
- Nếu không chắc chắn, hãy liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật.
6. Khắc phục một số lỗi thường gặp trên GD350A-110G/132P-4 Biến tần INVT
| Mã lỗi |
Mô tả lỗi |
Nguyên nhân |
Cách khắc phục |
| OC |
Quá dòng |
Tải quá lớn, thời gian tăng/giảm tốc quá ngắn, ngắn mạch đầu ra, động cơ bị kẹt. |
Kiểm tra tải, tăng thời gian tăng/giảm tốc, kiểm tra dây dẫn và động cơ, kiểm tra thông số động cơ. |
| OV |
Quá áp |
Điện áp lưới quá cao, quán tính tải lớn khi giảm tốc, điện trở xả không phù hợp (nếu có). |
Kiểm tra điện áp lưới, tăng thời gian giảm tốc, kiểm tra điện trở xả. |
| LU |
Thấp áp |
Điện áp lưới quá thấp, mất pha. |
Kiểm tra điện áp lưới, kiểm tra các kết nối. |
| OH |
Quá nhiệt |
Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. |
Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt. |
| EF |
Lỗi ngoài (External Fault) |
Tín hiệu lỗi từ thiết bị bên ngoài. |
Kiểm tra tín hiệu lỗi từ thiết bị bên ngoài. |
| CE |
Lỗi truyền thông (Communication Error) |
Lỗi kết nối, sai địa chỉ, sai tốc độ baud, nhiễu. |
Kiểm tra kết nối, kiểm tra cài đặt truyền thông, sử dụng cáp chống nhiễu. |
| E.ENC |
Lỗi encoder |
Encoder bị hỏng, kết nối lỏng lẻo, sai thông số encoder. |
Kiểm tra encoder, kiểm tra kết nối, kiểm tra thông số encoder. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng trải nghiệm sức mạnh và sự linh hoạt của GD350A-110G/132P-4 Biến tần INVT? Bạn muốn nâng cấp hệ thống truyền động của mình lên một tầm cao mới?
Đừng ngần ngại, hãy nhấc máy lên và gọi ngay cho thanhthienphu.vn theo số hotline: 08.12.77.88.99.
Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng lắng nghe, tư vấn và hỗ trợ bạn:
- Lựa chọn biến tần phù hợp: Chúng tôi sẽ giúp bạn xác định chính xác nhu cầu và lựa chọn biến tần có công suất và tính năng phù hợp nhất.
- Giải đáp mọi thắc mắc: Mọi câu hỏi của bạn về kỹ thuật, lắp đặt, vận hành, bảo trì sẽ được giải đáp tận tình.
- Hỗ trợ kỹ thuật 24/7: Chúng tôi cam kết đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.
- Cung cấp giải pháp trọn gói: Chúng tôi không chỉ cung cấp biến tần mà còn cung cấp các dịch vụ lắp đặt, cài đặt, bảo trì, sửa chữa.
- Báo giá cạnh tranh: Chúng tôi cam kết mang đến cho bạn sản phẩm chính hãng với giá cả tốt nhất thị trường.
- Giao Hàng Nhanh: Đảm bảo bạn nhận được sản phẩm trong thời gian ngắn nhất.
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa và truyền động!
