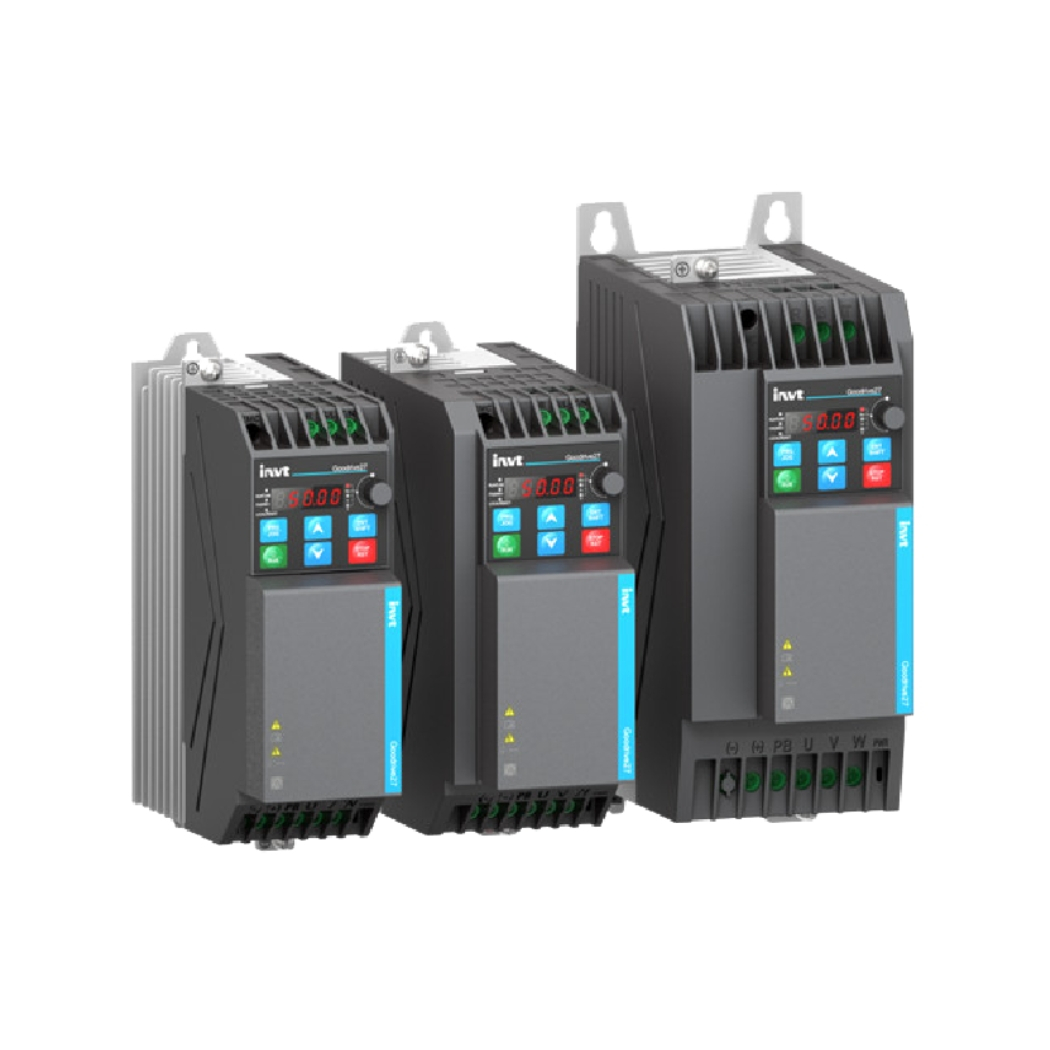

GD27-2R2G-4-B Biến tần INVT 3AC 380-480V 2.2kW, giải pháp điều khiển động cơ mạnh mẽ và tiết kiệm điện năng, là lựa chọn lý tưởng cho các kỹ sư, nhà quản lý kỹ thuật trong ngành công nghiệp.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ biến đổi tần số này cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, giúp tối ưu hóa hiệu suất hệ thống và nâng cao năng lực cạnh tranh cho doanh nghiệp của bạn.
1. Thông Tin Chi Tiết Về GD27-2R2G-4-B Biến Tần INVT 3AC 380-480V 2.2kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | GD27-2R2G-4-B |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive 27 (GD27) |
| Điện áp đầu vào | 3 pha, 380-480VAC, 50/60Hz |
| Điện áp đầu ra | 3 pha, 0-480VAC (tùy chỉnh) |
| Công suất | 2.2kW (3HP) |
| Dòng điện định mức đầu ra | 5.1A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (RxCxS) | 140 x 230 x 165 mm |
| Trọng lượng | 2.5 kg |
| Tiêu chuẩn | CE, UL, RoHS |
2. Cấu Tạo Sản Phẩm Biến Tần INVT GD27-2R2G-4-B
Biến tần INVT GD27-2R2G-4-B được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của sản phẩm:
Khối Nguồn:
- Cung cấp năng lượng cho toàn bộ hệ thống biến tần.
- Chuyển đổi điện áp AC đầu vào thành điện áp DC để cung cấp cho các mạch điều khiển và công suất.
- Bảo vệ biến tần khỏi các sự cố về điện áp như quá áp, sụt áp.
- Sử Dụng Đi ốt chỉnh lưu (Diode Rectifier): Biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).Tụ lọc (Capacitor): Làm phẳng điện áp DC sau khi chỉnh lưu, giảm thiểu độ gợn sóng.
Khối Công Suất (IGBT):
- Là “trái tim” của biến tần, thực hiện chức năng chuyển đổi năng lượng điện.
- Sử dụng các transistor công suất IGBT (Insulated Gate Bipolar Transistor) để đóng cắt dòng điện với tần số cao, tạo ra điện áp và tần số đầu ra mong muốn.
- Điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác.
Khối Điều Khiển (CPU):
- Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển phức tạp.
- Nhận tín hiệu phản hồi từ các cảm biến (encoder, cảm biến dòng điện, cảm biến điện áp) để điều chỉnh hoạt động của biến tần.
- Giao tiếp với người dùng thông qua màn hình hiển thị và các nút bấm.
- Lưu trữ các thông số cài đặt và chương trình điều khiển.
Mạch Giao Tiếp (Communication Interface):
- Cho phép biến tần kết nối với các thiết bị ngoại vi như máy tính, PLC, HMI.
- Hỗ trợ các giao thức truyền thông phổ biến như Modbus RTU, giúp dễ dàng tích hợp vào hệ thống tự động hóa.
Màn Hình Hiển Thị và Bàn Phím:
- Hiển thị các thông số hoạt động của biến tần (tần số, dòng điện, điện áp, tốc độ, trạng thái lỗi,…).
- Cho phép người dùng cài đặt các thông số, thay đổi chế độ hoạt động và theo dõi trạng thái của biến tần.
Quạt Làm Mát:
- Giữ cho các linh kiện bên trong biến tần hoạt động ở nhiệt độ ổn định.
- Tăng tuổi thọ và độ tin cậy của sản phẩm.
Vỏ Máy:
- Bảo vệ các linh kiện bên trong khỏi tác động của môi trường (bụi bẩn, độ ẩm,…).
- Đảm bảo an toàn cho người sử dụng.
Các Cảm Biến (Tùy chọn):
- Cảm biến dòng điện: Đo dòng điện chạy qua động cơ, cung cấp thông tin phản hồi cho bộ điều khiển.
- Cảm biến điện áp: Đo điện áp trên các pha của động cơ.
- Encoder: Đo tốc độ và vị trí góc quay của trục động cơ, cung cấp thông tin phản hồi chính xác cho điều khiển vector vòng kín.
Điện trở xả( Braking Resistor) (Tùy chọn):
- Khi động cơ giảm tốc nhanh, năng lượng quán tính được chuyển hóa thành điện năng và trả ngược về biến tần, gây ra hiện tượng quá áp DC bus.
- Điện trở xả được sử dụng để tiêu tán năng lượng dư thừa này dưới dạng nhiệt, bảo vệ biến tần và hệ thống.
3. Các Tính Năng Chính Của Sản Phẩm Biến Tần INVT GD27-2R2G-4-B
Biến tần INVT GD27-2R2G-4-B không chỉ đơn thuần là một thiết bị điều khiển tốc độ động cơ, mà còn là một giải pháp toàn diện với nhiều tính năng tiên tiến, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp:
Điều Khiển Vector Vòng Kín (FVC):
- Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả khi tải thay đổi đột ngột.
- Đảm bảo hiệu suất hoạt động tối ưu và tiết kiệm năng lượng.
- Phù hợp với các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, máy in, thang máy.
Điều Khiển Vector Vòng Hở (SVC):
- Cung cấp khả năng điều khiển tốc độ và mô-men xoắn tốt, với chi phí thấp hơn so với FVC.
- Phù hợp với các ứng dụng không yêu cầu độ chính xác quá cao như bơm, quạt, băng tải.
Điều Khiển V/F:
- Phương pháp điều khiển đơn giản và phổ biến nhất.
- Phù hợp với các ứng dụng tải nhẹ và không yêu cầu điều khiển tốc độ chính xác.
Chức Năng Tự Động Điều Chỉnh (Auto-tuning):
Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
Chức Năng Điều Khiển PID:
- Cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ.
- Ứng dụng trong các hệ thống điều khiển quá trình.
Chức Năng Điều Khiển Đa Cấp Tốc Độ:
Cho phép cài đặt trước nhiều cấp tốc độ khác nhau, dễ dàng thay đổi tốc độ theo yêu cầu của ứng dụng.
Chức Năng Bảo Vệ Toàn Diện:
- Bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, thấp áp, kẹt rotor.
- Đảm bảo an toàn cho cả người sử dụng và thiết bị.
Tích Hợp Bộ Lọc EMC:
Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
Hỗ Trợ Giao Tiếp Truyền Thông Modbus RTU:
Dễ dàng kết nối với các thiết bị khác trong hệ thống tự động hóa.
Tích Hợp Braking Unit (Tùy chọn):
Giúp giảm tốc độ động cơ nhanh chóng và an toàn.
Màn Hình LCD và Bàn Phím:
Giao diện trực quan, dễ sử dụng, hiển thị đầy đủ thông tin và cho phép cài đặt các thông số dễ dàng.
Chức Năng Bù Mô-men:
Tự động tăng mô-men xoắn ở tốc độ thấp để cải thiện khả năng khởi động và vận hành của động cơ.
Chức năng tiết kiệm năng lượng:
Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng của động cơ, đặc biệt là khi động cơ hoạt động ở tải nhẹ.
4. Hướng Dẫn Kết Nối Sản Phẩm Biến Tần INVT GD27-2R2G-4-B Với Phần Mềm
Để kết nối biến tần INVT GD27-2R2G-4-B với phần mềm, bạn cần chuẩn bị:
- Biến tần INVT GD27-2R2G-4-B.
- Máy tính cài đặt hệ điều hành Windows (XP/7/8/10).
- Cáp kết nối RS485 (USB to RS485 converter).
- Phần mềm giám sát và cấu hình biến tần INVT (có thể tải về từ trang web của INVT hoặc thanhthienphu.vn).
Các bước thực hiện:
Kết nối phần cứng:
- Kết nối cáp RS485 từ cổng COM trên máy tính đến cổng giao tiếp RS485 trên biến tần (thường là các chân A, B hoặc +, -).
- Đảm bảo kết nối chắc chắn và đúng chiều.
Cài đặt phần mềm:
- Tải phần mềm giám sát và cấu hình biến tần INVT từ trang web của INVT hoặc thanhthienphu.vn.
- Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Cấu hình kết nối trên phần mềm:
- Mở phần mềm.
- Chọn cổng COM tương ứng với cổng COM mà bạn đã kết nối cáp RS485.
- Chọn tốc độ baud (baud rate) phù hợp (thường là 9600 hoặc 19200).
- Chọn địa chỉ biến tần (mặc định thường là 1).
- Nhấn nút “Connect” hoặc tương tự để thiết lập kết nối.
Giám sát và cấu hình biến tần:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Giám sát các thông số hoạt động của biến tần (tần số, dòng điện, điện áp, tốc độ,…).
- Thay đổi các thông số cài đặt (tần số, thời gian tăng/giảm tốc, chế độ điều khiển,…).
- Điều khiển biến tần (chạy/dừng, thay đổi tốc độ,…).
- Xem và xóa các lỗi.
- Sao lưu và phục hồi cấu hình.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của biến tần và phần mềm để biết thêm chi tiết.
- Nếu gặp khó khăn trong quá trình kết nối, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp.
5. Cách Lập Trình Sản Phẩm Biến Tần INVT GD27-2R2G-4-B
Việc lập trình biến tần INVT GD27-2R2G-4-B có thể được thực hiện thông qua bàn phím và màn hình LCD tích hợp trên biến tần hoặc thông qua phần mềm kết nối với máy tính.
Dưới đây là hướng dẫn cơ bản về cách lập trình bằng bàn phím:
Truy cập vào chế độ lập trình:
- Nhấn nút “PRG” (Program) để vào chế độ lập trình.
- Màn hình sẽ hiển thị mã chức năng (Function Code) đầu tiên.
Chọn mã chức năng cần thay đổi:
- Sử dụng các nút “▲” (Up) và “▼” (Down) để di chuyển đến mã chức năng mong muốn.
- Tham khảo tài liệu hướng dẫn sử dụng để biết ý nghĩa của từng mã chức năng.
Thay đổi giá trị thông số:
- Nhấn nút “SET” hoặc “DATA” (tùy model) để vào chế độ chỉnh sửa giá trị của mã chức năng hiện tại.
- Sử dụng các nút “▲” (Up) và “▼” (Down) để tăng hoặc giảm giá trị.
- Nhấn nút “SET” hoặc “DATA” để lưu giá trị mới.
Thoát khỏi chế độ lập trình:
Nhấn nút “PRG” để quay lại chế độ hiển thị thông thường.
Ví dụ: Thay đổi tần số đầu ra:
- Nhấn nút “PRG”.
- Sử dụng nút “▲” hoặc “▼” để di chuyển đến mã chức năng F0.03 (Tần số lệnh – Command Frequency).
- Nhấn nút “SET”.
- Sử dụng nút “▲” hoặc “▼” để thay đổi giá trị tần số mong muốn (ví dụ: 50.00 Hz).
- Nhấn nút “SET” để lưu.
- Nhấn nút “PRG” để thoát.
Một số mã chức năng quan trọng:
- F0.03: Tần số lệnh (Command Frequency)
- F0.04: Thời gian tăng tốc (Acceleration Time)
- F0.05: Thời gian giảm tốc (Deceleration Time)
- F0.11: Chế độ điều khiển (Control Mode)
- F1.00 – F1.15: Các thông số động cơ (Motor Parameters)
Lưu ý:
- Trước khi thay đổi bất kỳ thông số nào, hãy đảm bảo bạn hiểu rõ ý nghĩa và tác động của nó.
- Luôn tham khảo tài liệu hướng dẫn sử dụng đi kèm sản phẩm để có thông tin chi tiết và chính xác nhất.
- Thanhthienphu.vn Cung cấp tài liệu hướng dẫn sử dụng bằng Tiếng Việt.
6. Khắc Phục Một Số Lỗi Thường Gặp Với Biến Tần INVT GD27-2R2G-4-B
Trong quá trình sử dụng biến tần INVT GD27-2R2G-4-B, có thể bạn sẽ gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC1 | Quá dòng khi tăng tốc (Overcurrent during acceleration) | Kiểm tra tải có bị quá tải không, tăng thời gian tăng tốc, kiểm tra thông số động cơ, kiểm tra điện áp đầu vào, kiểm tra dây cáp kết nối. |
| OC2 | Quá dòng khi giảm tốc (Overcurrent during deceleration) | Giảm thời gian giảm tốc, kiểm tra tải, kiểm tra thông số động cơ, kiểm tra điện áp đầu vào, kiểm tra dây cáp kết nối, lắp thêm điện trở xả (nếu cần). |
| OC3 | Quá dòng khi tốc độ không đổi (Overcurrent during constant speed) | Kiểm tra tải có bị kẹt không, kiểm tra thông số động cơ, kiểm tra điện áp đầu vào, kiểm tra dây cáp kết nối. |
| OU1 | Quá áp khi tăng tốc (Overvoltage during acceleration) | Kiểm tra điện áp đầu vào, giảm thời gian tăng tốc, kiểm tra thông số động cơ. |
| OU2 | Quá áp khi giảm tốc (Overvoltage during deceleration) | Kiểm tra điện áp đầu vào, tăng thời gian giảm tốc, kiểm tra thông số động cơ, lắp thêm điện trở xả (nếu cần). |
| OU3 | Quá áp khi tốc độ không đổi (Overvoltage during constant speed) | Kiểm tra điện áp đầu vào, kiểm tra thông số động cơ. |
| OL1 | Quá tải biến tần (Overload of inverter) | Giảm tải, kiểm tra thông số động cơ, kiểm tra hệ thống làm mát của biến tần. |
| OL2 | Quá tải động cơ (Overload of motor) | Giảm tải, kiểm tra thông số động cơ. |
| LU | Thấp áp (Undervoltage) | Kiểm tra điện áp đầu vào. |
| EF | Lỗi giao tiếp ngoài (External fault) | Kiểm tra tín hiệu đầu vào từ các thiết bị bên ngoài. |
| CE | Lỗi giao tiếp (Communication error) | Kiểm tra cáp kết nối, kiểm tra cài đặt thông số truyền thông. |
| OH | Quá nhiệt (Overheat) | Kiểm tra hệ thống làm mát của biến tần (quạt, tản nhiệt), kiểm tra nhiệt độ môi trường xung quanh, giảm tải. |
| Er01 | Lỗi bộ nhớ EEPROM (EEPROM error). | Liên hệ với trung tâm bảo hành hoặc nhà cung cấp để được hỗ trợ. Lỗi này thường liên quan đến phần cứng và có thể cần phải thay thế linh kiện. |
| Er07 | Lỗi tự động dò thông số động cơ (Motor auto-tuning error). | Kiểm tra kết nối giữa biến tần và động cơ.Đảm bảo động cơ không bị kẹt hoặc quá tải trong quá trình tự động dò.Thử thực hiện tự động dò lại ở chế độ không tải (động cơ không kết nối với tải).Nếu vẫn không thành công, hãy thử nhập các thông số động cơ thủ công. |
| Er16 | Lỗi phát hiện mất pha ngõ ra (Output phase loss detection). | Kiểm tra kết nối giữa biến tần và động cơ (đặc biệt là các đầu nối dây).Đảm bảo động cơ không bị hỏng hoặc có vấn đề về cuộn dây.Kiểm tra xem có bất kỳ cầu chì nào bị cháy hoặc bộ ngắt mạch nào bị ngắt ở phía đầu ra của biến tần không. |
