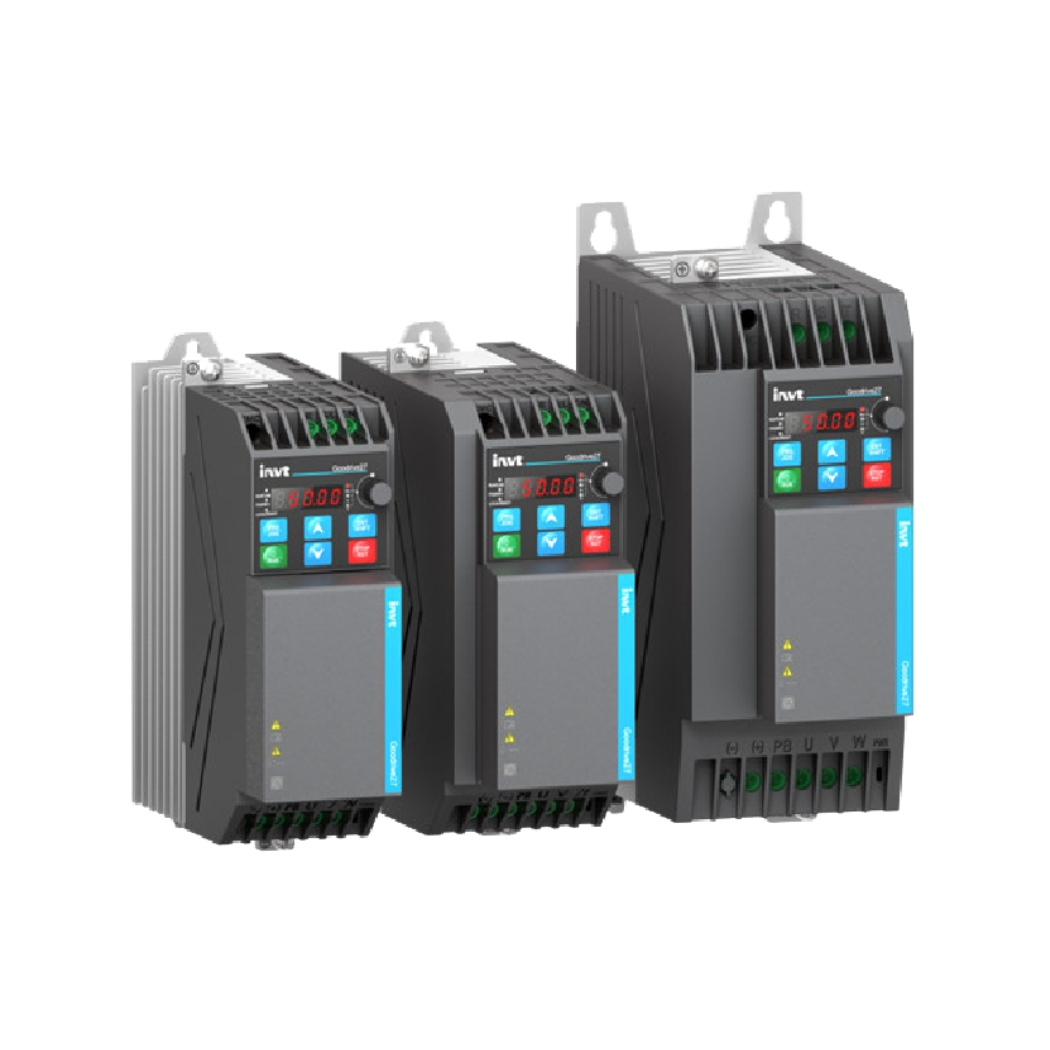

GD27-1R5G-4-B – Biến tần INVT GD27 3 pha 380-480V 1.5kW

Download tài liệu Biến tần INVT GD27

➢ GD27 Catalogue

GD27-1R5G-4-B Biến tần INVT 3AC 380-480V 1.5kW là giải pháp điều khiển tốc độ động cơ vượt trội, mang đến hiệu suất tối ưu và tiết kiệm năng lượng cho hệ thống máy móc của bạn, thay thế hoàn hảo cho các bộ điều khiển tốc độ truyền thống.

thanhthienphu.vn hân hạnh đồng hành cùng quý kỹ sư, nhà quản lý và chủ doanh nghiệp trên hành trình nâng tầm hiệu quả sản xuất với dòng sản phẩm biến tần ưu việt.

1. Cấu tạo sản phẩm GD27-1R5G-4-B Biến tần INVT 3AC 380-480V 1.5kW

• Bộ chỉnh lưu (Rectifier): Biến đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC). Sử dụng diode hoặc thyristor để đảm bảo hiệu suất chuyển đổi cao và giảm thiểu sóng hài.
• Bộ nghịch lưu (Inverter): Biến đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) có tần số và điện áp có thể điều chỉnh được để cung cấp cho động cơ. Sử dụng các IGBT (Insulated Gate Bipolar Transistor) tiên tiến để đảm bảo hiệu suất chuyển đổi cao, giảm tổn thất năng lượng và hoạt động êm ái.
• Bộ lọc (Filter): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng cung cấp cho động cơ và tuân thủ các tiêu chuẩn về tương thích điện từ.
• Bộ điều khiển (Control Unit): Bộ vi xử lý trung tâm (CPU) thực hiện các thuật toán điều khiển phức tạp như V/F, SVC (Sensorless Vector Control) để điều khiển tốc độ và mô-men xoắn của động cơ một cách chính xác.
• Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, quá nhiệt.
• Giao diện người dùng (User Interface): Bàn phím và màn hình hiển thị (LED hoặc LCD) cho phép người dùng cài đặt thông số, giám sát trạng thái hoạt động và điều khiển biến tần.
• Cổng giao tiếp (Communication Port): Hỗ trợ các giao thức truyền thông như Modbus RTU, cho phép kết nối biến tần với hệ thống điều khiển trung tâm (PLC, HMI, SCADA) để giám sát và điều khiển từ xa.

2. Các tính năng chính của GD27-1R5G-4-B Biến tần INVT 3AC 380-480V 1.5kW

• Điều khiển V/F và SVC: Cung cấp khả năng điều khiển tốc độ và mô-men xoắn linh hoạt, phù hợp với nhiều loại động cơ và ứng dụng khác nhau. Chế độ SVC (Sensorless Vector Control) cho phép điều khiển chính xác mà không cần cảm biến tốc độ.
• Tự động dò thông số động cơ: Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
• Chức năng bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố như quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, quá nhiệt, đảm bảo an toàn và độ bền cho hệ thống.
• Chức năng điều khiển PID tích hợp: Điều khiển ổn định các thông số như nhiệt độ, áp suất, lưu lượng.
• Khả năng giao tiếp mạnh mẽ: Hỗ trợ giao thức truyền thông Modbus RTU, cho phép kết nối dễ dàng với các hệ thống điều khiển giám sát.
• Thiết kế nhỏ gọn, dễ lắp đặt: Tiết kiệm không gian lắp đặt và dễ dàng tích hợp vào tủ điện.
• Vận hành êm ái, giảm tiếng ồn: Mang lại môi trường làm việc thoải mái và an toàn.
• Tiết kiệm năng lượng: Giảm thiểu tổn thất năng lượng trong quá trình điều khiển động cơ, giúp tiết kiệm chi phí điện năng.

3. Hướng dẫn kết nối GD27-1R5G-4-B Biến tần INVT 3AC 380-480V 1.5kW với phần mềm

Tải và cài đặt phần mềm:

Tải phần mềm INVT Workshop từ trang web chính thức của INVT (hoặc từ trang thanhthienphu.vn). Cài đặt phần mềm theo hướng dẫn.

Kết nối phần cứng:

• Sử dụng cáp USB hoặc cáp RS485 (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
• Kết nối một đầu cáp vào cổng giao tiếp trên biến tần.
• Kết nối đầu còn lại của cáp vào cổng USB hoặc cổng COM trên máy tính.

Cài đặt driver (nếu cần):

Nếu máy tính không tự động nhận diện biến tần, bạn cần cài đặt driver cho cáp kết nối. Driver thường được cung cấp kèm theo phần mềm hoặc có thể tải về từ trang web của nhà sản xuất.

Khởi động phần mềm:

Mở phần mềm INVT Workshop.

Chọn cổng giao tiếp:

Trong phần mềm, chọn cổng COM tương ứng với cổng mà bạn đã kết nối biến tần.

Thiết lập tốc độ baud:

Đảm bảo tốc độ baud của phần mềm và biến tần trùng khớp (thường là 9600, 19200, hoặc 115200 bps).

Kết nối với biến tần:

Nhấn nút “Connect” hoặc tương tự trong phần mềm để thiết lập kết nối với biến tần.

Xác nhận kết nối thành công:

Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần và bạn có thể bắt đầu cấu hình, giám sát và điều khiển biến tần.

4. Cách lập trình sản phẩm GD27-1R5G-4-B Biến tần INVT 3AC 380-480V 1.5kW

Truy cập chế độ lập trình:

Sử dụng bàn phím trên biến tần hoặc phần mềm INVT Workshop để truy cập vào chế độ lập trình.

Chọn nhóm thông số:

Biến tần INVT GD27 có nhiều nhóm thông số khác nhau, mỗi nhóm chứa các thông số liên quan đến một chức năng cụ thể (ví dụ: thông số động cơ, thông số điều khiển, thông số bảo vệ, …). Sử dụng các phím điều hướng để di chuyển giữa các nhóm thông số.

Thay đổi giá trị thông số:

• Chọn thông số cần thay đổi.
• Nhấn phím “Enter” hoặc tương tự để vào chế độ chỉnh sửa.
• Sử dụng các phím tăng/giảm để thay đổi giá trị thông số.
• Nhấn phím “Enter” để lưu thay đổi.

Một số thông số quan trọng:

• P0.01 (Chế độ điều khiển): Chọn chế độ điều khiển V/F hoặc SVC.
• P0.03 (Tần số đầu ra tối đa): Đặt tần số đầu ra tối đa cho động cơ.
• P0.04 (Thời gian tăng tốc): Đặt thời gian tăng tốc từ 0 Hz đến tần số đầu ra tối đa.
• P0.05 (Thời gian giảm tốc): Đặt thời gian giảm tốc từ tần số đầu ra tối đa về 0 Hz.
• P1.00 – P1.05 (Thông số động cơ): Nhập các thông số định mức của động cơ (công suất, điện áp, dòng điện, tần số, tốc độ).
• P2.00 – P2.06 (Thông số bảo vệ): Cài đặt các ngưỡng bảo vệ quá tải, quá dòng, quá áp, thấp áp, …

Lưu cài đặt:

Sau khi hoàn tất việc lập trình, lưu lại các cài đặt.

Kiểm tra hoạt động:

Chạy thử biến tần và động cơ để kiểm tra xem các thông số đã được cài đặt đúng hay chưa.

5. Khắc phục một số lỗi thường gặp GD27-1R5G-4-B Biến tần INVT 3AC 380-480V 1.5kW

Lỗi quá dòng (OC):

• Nguyên nhân: Động cơ bị quá tải, thời gian tăng tốc quá ngắn, điện áp lưới quá thấp, thông số động cơ không chính xác, hoặc có sự cố trong động cơ hoặc hệ thống truyền động.
• Khắc phục: Kiểm tra tải của động cơ, tăng thời gian tăng tốc, kiểm tra điện áp lưới, kiểm tra và nhập lại thông số động cơ, kiểm tra động cơ và hệ thống truyền động.

Lỗi quá áp (OV):

• Nguyên nhân: Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, hoặc có sự cố trong hệ thống điện.
• Khắc phục: Kiểm tra điện áp lưới, tăng thời gian giảm tốc, kiểm tra hệ thống điện.

Lỗi thấp áp (UV):

• Nguyên nhân: Điện áp lưới quá thấp, hoặc có sự cố trong hệ thống điện.
• Khắc phục: Kiểm tra điện áp lưới, kiểm tra hệ thống điện.

Lỗi mất pha (PHL):

• Nguyên nhân: Mất một hoặc nhiều pha đầu vào hoặc đầu ra của biến tần.
• Khắc phục: Kiểm tra kết nối dây nguồn đầu vào và đầu ra của biến tần, kiểm tra cầu chì hoặc aptomat bảo vệ.

Lỗi quá nhiệt (OH):

• Nguyên Nhân: Do nhiệt độ môi trường quá cao, hoặc biến tần bị bám bụi, quạt làm mát bị hỏng, nhiệt độ môi trường quá cao, hoặc biến tần bị quá tải.
• Khắc phục: Kiểm tra quạt làm mát, đảm bảo thông gió tốt cho biến tần, giảm tải cho biến tần.

Lỗi giao tiếp (CF):

• Nguyên nhân: Cáp kết nối bị lỏng hoặc hỏng, cài đặt thông số giao tiếp không chính xác, hoặc có sự cố trong hệ thống điều khiển.
• Khắc phục: Kiểm tra cáp kết nối, kiểm tra cài đặt thông số giao tiếp, kiểm tra hệ thống điều khiển.
