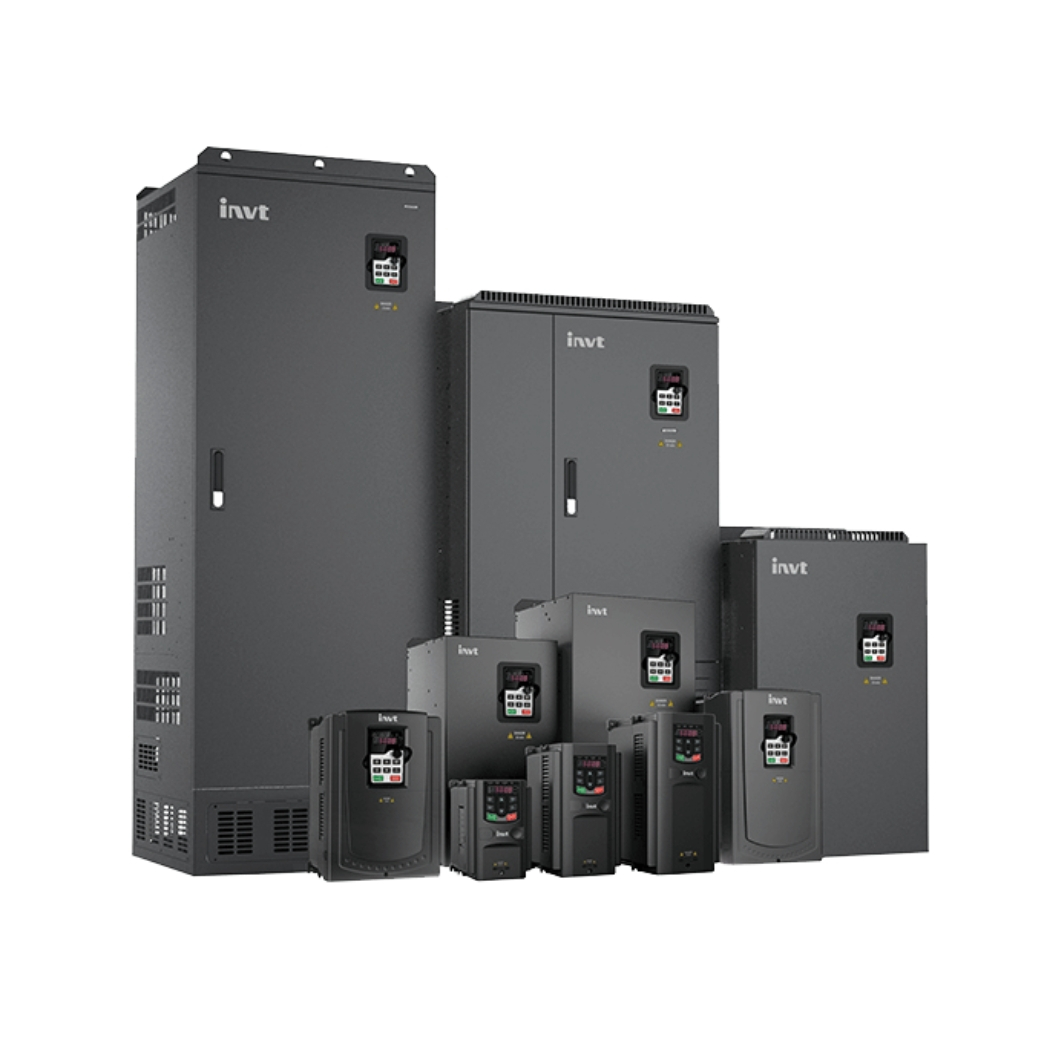

GD200A-400G-4 Biến tần INVT 3P 380VAC 400kW là giải pháp tối ưu cho hệ thống điện công nghiệp, mang đến hiệu suất vượt trội và tiết kiệm năng lượng đáng kể.
Tại thanhthienphu.vn, chúng tôi cam kết cung cấp các dòng biến tần chất lượng cao, đáp ứng mọi nhu cầu của quý khách hàng, giúp nâng cao năng lực cạnh tranh và tối ưu hóa quy trình sản xuất.

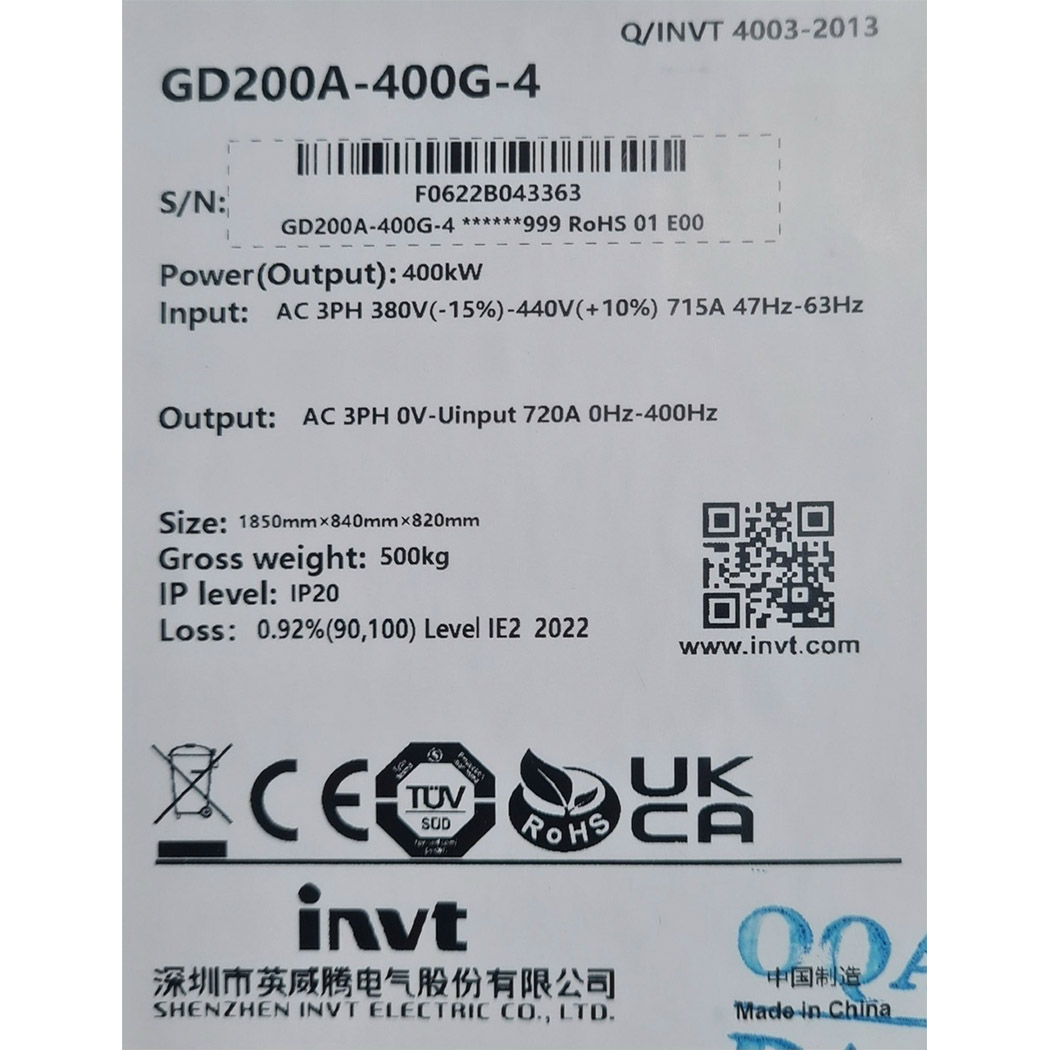

1. Thông Tin Chi Tiết Về Sản Phẩm GD200A-400G-4
| Tính Năng | Mô Tả |
|---|---|
| Thông Số Kỹ Thuật Cơ Bản | |
| Mã sản phẩm | GD200A-400G-4 |
| Thương hiệu | INVT |
| Điện áp đầu vào | 3 pha 380VAC (-15% đến +10%) |
| Công suất | 400kW |
| Dòng điện định mức đầu ra | 750A |
| Tần số đầu ra | 0-600Hz |
| Tính Năng Điều Khiển | |
| Chế độ điều khiển | Điều khiển V/F, điều khiển vector vòng hở (SVC), điều khiển vector vòng kín (FVC) |
| Khả năng chịu quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 10 giây |
| Độ phân giải tần số cài đặt | 0.01Hz |
| Giao Tiếp và Kết Nối | |
| Cổng giao tiếp | RS485 (Modbus RTU), tùy chọn: Profibus DP, CANopen, Ethernet |
| Số lượng đầu vào số (DI) | 8 |
| Số lượng đầu ra số (DO) | 4 |
| Số lượng đầu vào tương tự (AI) | 2 (0-10VDC, 4-20mA) |
| Số lượng đầu ra tương tự (AO) | 2 (0-10VDC, 4-20mA) |
| Bảo Vệ | |
| Các chức năng bảo vệ | Bảo vệ quá áp, thấp áp, quá dòng, ngắn mạch, quá nhiệt, mất pha đầu vào/đầu ra, lỗi truyền thông, lỗi phần cứng… |
| Môi Trường Hoạt Động | |
| Nhiệt độ hoạt động | -10°C đến +50°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Tiêu chuẩn | CE, RoHS |
GD200A-400G-4 Biến tần INVT 3P 380VAC 400kW không chỉ là một thiết bị điện công nghiệp, mà còn là một giải pháp toàn diện, giúp doanh nghiệp của bạn tối ưu hóa hiệu suất sản xuất, tiết kiệm chi phí năng lượng và nâng cao năng lực cạnh tranh trên thị trường.
2. Cấu Tạo Sản Phẩm GD200A-400G-4
Biến tần GD200A-400G-4 INVT là một hệ thống phức tạp bao gồm nhiều thành phần khác nhau phối hợp nhịp nhàng để thực hiện chức năng điều khiển động cơ. Hiểu rõ cấu tạo của biến tần sẽ giúp bạn dễ dàng hơn trong việc vận hành, bảo trì và khắc phục sự cố. Các thành phần chính bao gồm:
- Bộ chỉnh lưu (Rectifier): Biến đổi điện áp xoay chiều (AC) từ nguồn cung cấp thành điện áp một chiều (DC). Sử dụng các diode hoặc thyristor để thực hiện quá trình này.
- Mạch lọc (DC Bus): Lọc và ổn định điện áp DC từ bộ chỉnh lưu, cung cấp nguồn điện sạch cho bộ nghịch lưu. Thường sử dụng các tụ điện lớn để lưu trữ năng lượng và giảm nhiễu.
- Bộ nghịch lưu (Inverter): Biến đổi điện áp DC thành điện áp xoay chiều (AC) với tần số và biên độ có thể điều chỉnh, cung cấp cho động cơ. Sử dụng các transistor lưỡng cực có cổng cách ly (IGBT) để chuyển mạch nhanh chóng và chính xác.
- Bộ điều khiển (Control Unit): “Bộ não” của biến tần, điều khiển hoạt động của bộ chỉnh lưu và bộ nghịch lưu, đảm bảo động cơ hoạt động theo yêu cầu. Sử dụng bộ vi xử lý (Microprocessor) và các thuật toán điều khiển phức tạp.
- Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá áp, quá dòng, ngắn mạch, quá nhiệt… Sử dụng các cảm biến và rơ le để phát hiện và ngắt mạch khi có sự cố.
- Bộ phận tản nhiệt (Heat Sink): Tản nhiệt cho các linh kiện công suất như IGBT và diode, đảm bảo chúng hoạt động trong phạm vi nhiệt độ cho phép. Thường làm bằng nhôm và có quạt làm mát.
- Bảng điều khiển (Keypad/Display): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và điều khiển biến tần.
- Các cổng kết nối (Terminals): Kết nối biến tần với nguồn điện, động cơ và các thiết bị ngoại vi khác.
Ví dụ: IGBT là một thành phần quan trọng trong bộ nghịch lưu. Theo một nghiên cứu của Siemens, việc sử dụng IGBT thế hệ mới giúp giảm tổn thất năng lượng lên đến 20% so với các thế hệ cũ.
3. Các Tính Năng Chính Của Sản Phẩm GD200A-400G-4
GD200A-400G-4 Biến tần INVT 3P 380VAC 400kW sở hữu một loạt các tính năng tiên tiến, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại. Những tính năng này không chỉ giúp nâng cao hiệu suất và độ tin cậy của hệ thống, mà còn mang lại sự linh hoạt và dễ dàng trong vận hành và bảo trì.
- Điều khiển vector vòng kín (FVC): Cung cấp khả năng điều khiển tốc độ và momen chính xác, ổn định, ngay cả ở tốc độ thấp. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, robot…
- Điều khiển V/F: Chế độ điều khiển đơn giản, dễ sử dụng, phù hợp với các ứng dụng không đòi hỏi độ chính xác cao như bơm, quạt…
- Tự động điều chỉnh thông số động cơ (Auto-tuning): Giúp biến tần tự động nhận diện và điều chỉnh các thông số của động cơ, đảm bảo hiệu suất hoạt động tối ưu.
- Chức năng PLC đơn giản: Cho phép người dùng lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh tần số và điện áp đầu ra để giảm thiểu năng lượng tiêu thụ khi tải giảm.
- Chức năng bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố như quá áp, quá dòng, ngắn mạch, quá nhiệt, mất pha…
- Giao tiếp truyền thông đa dạng: Hỗ trợ các giao thức truyền thông phổ biến như Modbus RTU, Profibus DP, CANopen, Ethernet… giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
- Màn hình LCD trực quan: Hiển thị các thông số hoạt động, trạng thái lỗi, giúp người dùng dễ dàng theo dõi và điều khiển biến tần.
- Khả năng chịu quá tải cao: Cho phép biến tần hoạt động ổn định trong điều kiện quá tải tạm thời.
- Thiết kế nhỏ gọn, dễ lắp đặt: Giúp tiết kiệm không gian và thời gian lắp đặt.
4. Hướng Dẫn Kết Nối Sản Phẩm GD200A-400G-4 Với Phần Mềm
Để khai thác tối đa tiềm năng của GD200A-400G-4 Biến tần INVT 3P 380VAC 400kW, việc kết nối và cấu hình biến tần thông qua phần mềm là vô cùng quan trọng. Quá trình này cho phép bạn dễ dàng theo dõi trạng thái hoạt động, cài đặt thông số, chẩn đoán lỗi và thực hiện các tác vụ điều khiển từ xa. thanhthienphu.vn sẽ hướng dẫn bạn từng bước kết nối biến tần với phần mềm một cách chi tiết và dễ hiểu:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (khuyến nghị Windows 7 trở lên).
- Phần mềm cấu hình biến tần INVT (download từ website của INVT hoặc liên hệ thanhthienphu.vn để được cung cấp).
- Cáp kết nối RS485 (hoặc cáp USB nếu biến tần hỗ trợ).
- Biến tần GD200A-400G-4 INVT.
Cài đặt phần mềm:
Chạy file cài đặt phần mềm và làm theo hướng dẫn trên màn hình.
Kết nối phần cứng:
- Kết nối cáp RS485 (hoặc cáp USB) giữa máy tính và biến tần.
- Đảm bảo biến tần được cấp nguồn và ở trạng thái sẵn sàng.
Cấu hình kết nối trên phần mềm:
- Mở phần mềm cấu hình biến tần INVT.
- Chọn cổng COM tương ứng với cổng mà cáp RS485 được kết nối trên máy tính (ví dụ: COM1, COM2…).
- Đặt các thông số truyền thông (baud rate, parity, data bits, stop bits) theo cài đặt mặc định của biến tần (thường là 9600, None, 8, 1).
Kiểm tra kết nối:
- Nhấn nút “Connect” (hoặc tương tự) trên phần mềm để kiểm tra kết nối với biến tần.
- Nếu kết nối thành công, phần mềm sẽ hiển thị các thông tin về biến tần (model, firmware version…).
- Nếu kết nối không thành công, kiểm tra lại các bước trên và đảm bảo các thông số cấu hình chính xác.
Thực hiện các thao tác:
Sau khi kết nối thành công, bạn có thể thực hiện các thao tác như đọc/ghi thông số, theo dõi trạng thái, điều khiển biến tần…
5. Cách Lập Trình Sản Phẩm GD200A-400G-4
Lập trình biến tần GD200A-400G-4 INVT là quá trình cấu hình các thông số và chức năng của biến tần để đáp ứng các yêu cầu cụ thể của ứng dụng. Việc lập trình đúng cách sẽ giúp bạn khai thác tối đa tiềm năng của biến tần, nâng cao hiệu suất hoạt động và bảo vệ động cơ.
Hiểu rõ các thông số:
- Trước khi bắt đầu lập trình, hãy dành thời gian nghiên cứu kỹ tài liệu hướng dẫn sử dụng và hiểu rõ ý nghĩa của từng thông số.
- Các thông số quan trọng bao gồm: tần số tối đa, tần số tối thiểu, thời gian tăng tốc/giảm tốc, chế độ điều khiển, các thông số bảo vệ…
Sử dụng phần mềm:
- Sử dụng phần mềm cấu hình biến tần INVT để dễ dàng truy cập và thay đổi các thông số.
- Phần mềm cung cấp giao diện trực quan, giúp bạn dễ dàng tìm kiếm và chỉnh sửa các thông số cần thiết.
Lập trình theo từng bước:
- Bắt đầu với các thông số cơ bản như tần số tối đa, tần số tối thiểu, điện áp định mức của động cơ…
- Tiếp theo, cấu hình các thông số điều khiển như chế độ điều khiển, thời gian tăng tốc/giảm tốc…
- Cuối cùng, thiết lập các thông số bảo vệ như quá áp, quá dòng, quá nhiệt…
Kiểm tra và hiệu chỉnh:
- Sau khi lập trình xong, hãy kiểm tra lại tất cả các thông số và đảm bảo chúng phù hợp với yêu cầu của ứng dụng.
- Chạy thử biến tần và động cơ để kiểm tra hiệu suất hoạt động.
- Nếu cần thiết, hiệu chỉnh lại các thông số để đạt được kết quả tốt nhất.
Lưu trữ cấu hình:
Sau khi hoàn tất quá trình lập trình, hãy lưu trữ cấu hình vào file để có thể dễ dàng khôi phục lại khi cần thiết.
Ví dụ: Trong ứng dụng bơm nước, bạn có thể lập trình biến tần để tự động điều chỉnh tốc độ bơm theo áp suất đường ống, giúp tiết kiệm năng lượng và duy trì áp suất ổn định.
6. Khắc Phục Một Số Lỗi Thường Gặp Của GD200A-400G-4
Trong quá trình sử dụng, biến tần GD200A-400G-4 INVT có thể gặp phải một số lỗi. Việc hiểu rõ nguyên nhân và cách khắc phục các lỗi này sẽ giúp bạn giảm thiểu thời gian ngừng hoạt động và duy trì hiệu suất hoạt động của hệ thống.
- Lỗi quá dòng (Overcurrent): Nguyên nhân có thể do tải quá lớn, ngắn mạch, hoặc thời gian tăng tốc quá nhanh. Cách khắc phục: kiểm tra tải, loại bỏ ngắn mạch, tăng thời gian tăng tốc.
- Lỗi quá áp (Overvoltage): Nguyên nhân có thể do điện áp nguồn quá cao, hoặc thời gian giảm tốc quá nhanh. Cách khắc phục: kiểm tra điện áp nguồn, tăng thời gian giảm tốc, sử dụng điện trở hãm.
- Lỗi quá nhiệt (Overtemperature): Nguyên nhân có thể do nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, hoặc biến tần bị quá tải. Cách khắc phục: cải thiện hệ thống làm mát, giảm tải, kiểm tra và thay thế quạt làm mát.
- Lỗi mất pha (Phase Loss): Nguyên nhân có thể do mất pha đầu vào hoặc đầu ra. Cách khắc phục: kiểm tra nguồn điện, kiểm tra kết nối dây dẫn.
- Lỗi truyền thông (Communication Error): Nguyên nhân có thể do lỗi cáp kết nối, sai thông số truyền thông. Cách khắc phục: kiểm tra cáp kết nối, kiểm tra và cài đặt lại các thông số truyền thông.
- Lỗi phần cứng (Hardware Failure): Nguyên nhân có thể do hỏng hóc các linh kiện bên trong biến tần. Cách khắc phục: liên hệ với trung tâm bảo hành của thanhthienphu.vn để được hỗ trợ.
Lưu ý: Nên thực hiện bảo trì định kỳ biến tần để phát hiện và khắc phục sớm các sự cố tiềm ẩn, giúp kéo dài tuổi thọ và đảm bảo hiệu suất hoạt động ổn định.
