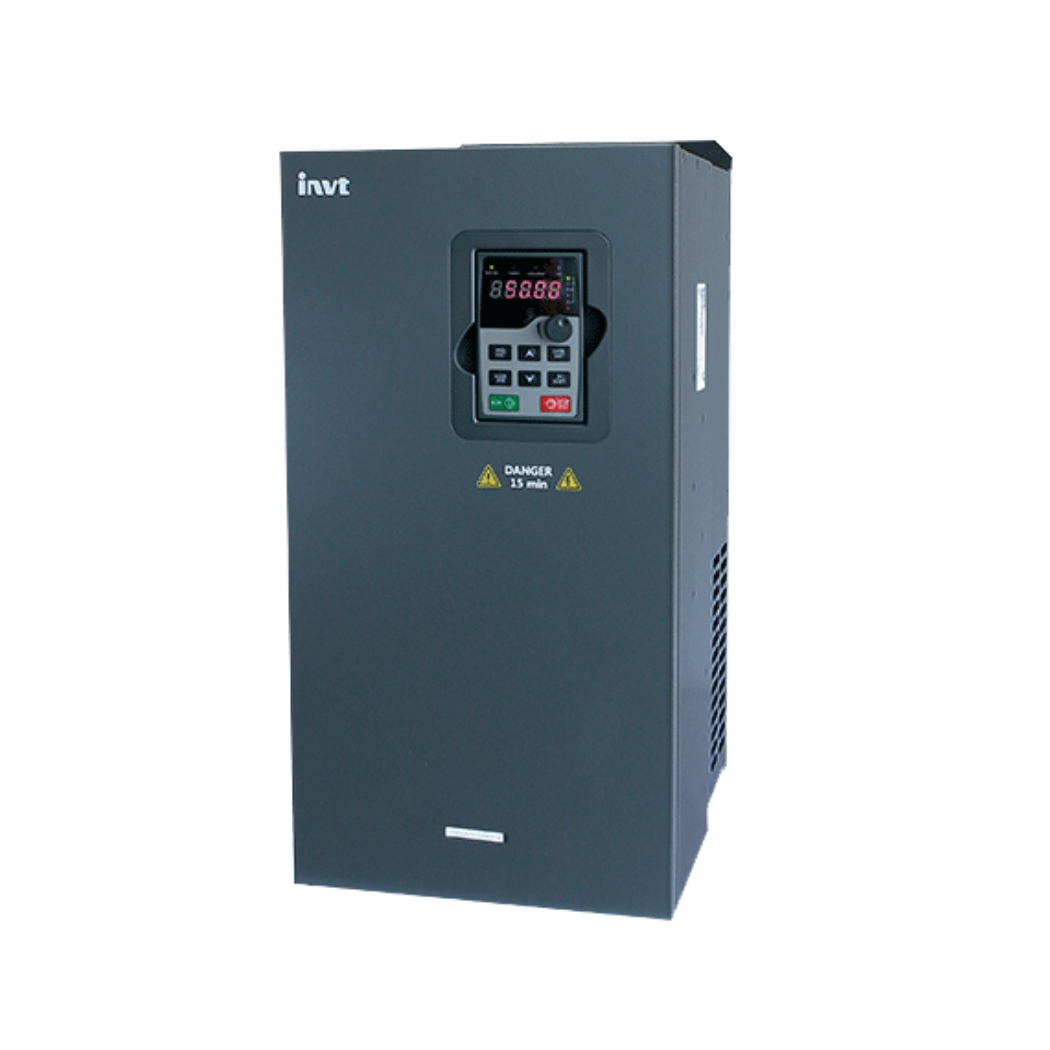

Giảm giá trực tiếp trên đơn hàng GD200A-110G/132P-4 Biến tần INVT 3P 380VAC 110/132kW, trái tim của hệ thống truyền động, mang đến giải pháp điều khiển tốc độ động cơ vượt trội, tối ưu hóa hiệu suất cho các ứng dụng công nghiệp nặng.
Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng cao, đồng hành cùng các kỹ sư, doanh nghiệp kiến tạo những dây chuyền sản xuất hiện đại, an toàn và tiết kiệm năng lượng.
1. Thông Tin Chi Tiết Về Sản Phẩm
| Thông số kỹ thuật | Chi tiết |
|---|---|

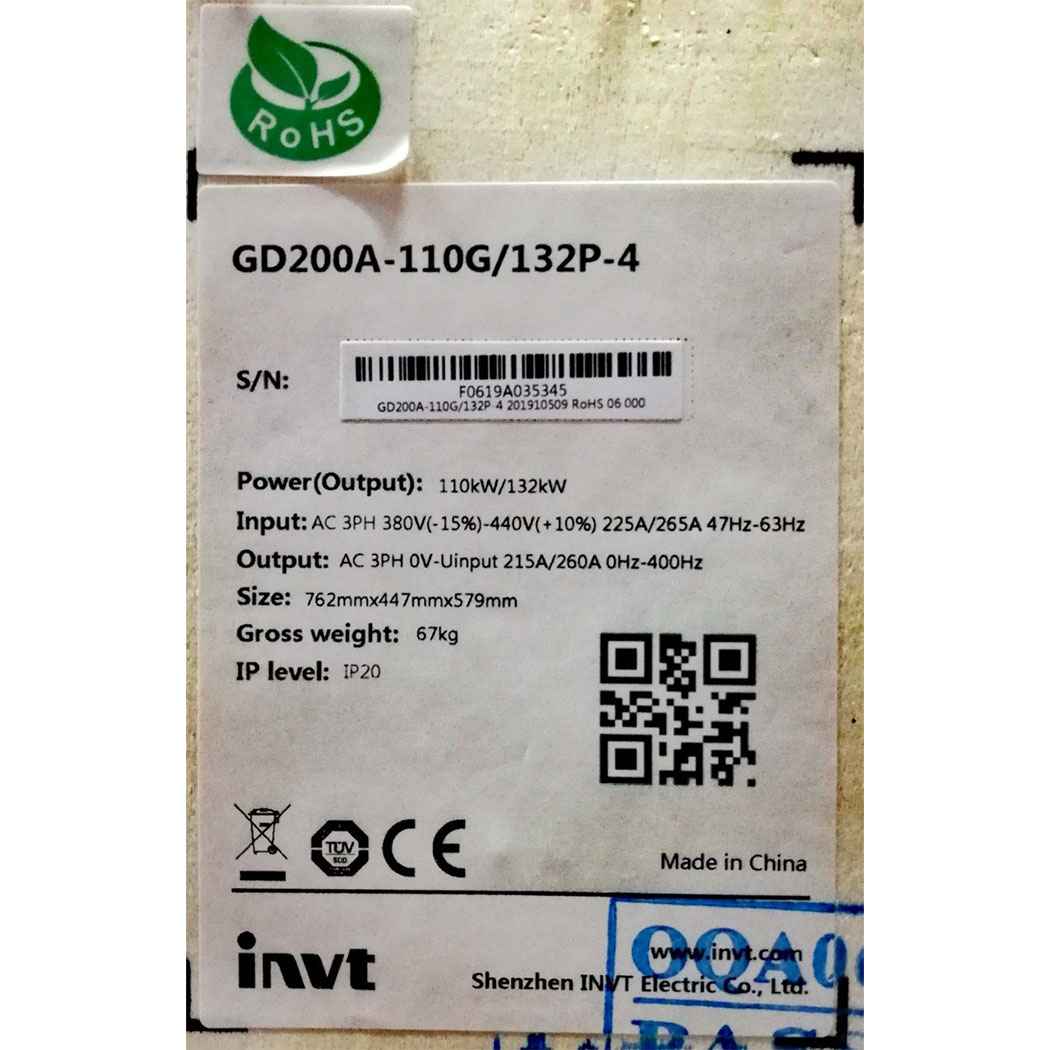

| Model | GD200A-110G/132P-4 |
| Thương hiệu | INVT |
| Dòng sản phẩm | Goodrive200A |
| Điện áp đầu vào | 3 pha 380VAC (-15%) ~ 440VAC (+10%), 50/60Hz (±5%) |
| Công suất | 110kW (Chế độ tải nặng G) / 132kW (Chế độ tải thường P) |
| Dòng điện đầu ra | 210A (Chế độ tải nặng G) / 250A (Chế độ tải thường P) |
| Tần số đầu ra | 0 ~ 400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 10 giây, 200% dòng định mức trong 2 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C (không ngưng tụ) |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 650 x 350 x 385 mm |
| Trọng lượng | ~75 kg |
| Tiêu chuẩn | CE, UL, RoHS |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy nghiền, máy đùn, máy kéo, cẩu trục… |
2. Cấu Tạo Sản Phẩm
Biến tần GD200A-110G/132P-4 được thiết kế với cấu trúc khoa học và tinh tế, bao gồm các thành phần chính sau:
- Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) chất lượng cao, đảm bảo khả năng đóng cắt nhanh, hiệu suất cao và độ bền vượt trội.
- Khối điều khiển: Sử dụng bộ vi xử lý DSP (Digital Signal Processor) tiên tiến, cho phép xử lý tín hiệu nhanh chóng và chính xác, đáp ứng các yêu cầu điều khiển phức tạp.
- Mạch chỉnh lưu: chuyển đổi điện áp AC thành DC
- Mạch nghịch lưu: Biến đổi điện áp một chiều DC thành điện áp xoay chiều AC ba pha có tần số và điện áp có thể thay đổi được.
- Mạch lọc: Giảm thiểu sóng hài, bảo vệ động cơ và lưới điện.
- Hệ thống làm mát: Sử dụng quạt tản nhiệt hiệu suất cao, giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ thiết bị.
- Bảng điều khiển và màn hình hiển thị: Giao diện trực quan, dễ sử dụng, cho phép người dùng dễ dàng cài đặt, giám sát và điều khiển biến tần.
- Các cổng giao tiếp: Hỗ trợ nhiều chuẩn giao tiếp như Modbus RTU, Profibus-DP, CANopen, Ethernet/IP (tùy chọn), giúp dễ dàng kết nối với các hệ thống điều khiển và giám sát khác.
3. Các Tính Năng Chính Của Sản Phẩm
Biến tần INVT GD200A-110G/132P-4 sở hữu hàng loạt tính năng ưu việt, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp:
- Điều khiển vector vòng hở (SVC) và vòng kín (FVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng các yêu cầu tải biến đổi liên tục.
- Điều khiển V/F: Đơn giản, dễ sử dụng, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Khả năng chịu quá tải cao: Đảm bảo biến tần hoạt động ổn định trong các điều kiện tải nặng và quá tải tạm thời.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,… đảm bảo an toàn cho động cơ và hệ thống.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt, tối ưu hóa hiệu suất điều khiển.
- Chức năng điều khiển PID: Cho phép duy trì các thông số quá trình như áp suất, lưu lượng, nhiệt độ,… ở mức ổn định.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau, đáp ứng các yêu cầu vận hành đa dạng.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để giảm thiểu tiêu thụ điện năng khi động cơ hoạt động ở chế độ tải nhẹ.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Hỗ trợ nhiều ngôn ngữ: Bao gồm tiếng Việt, giúp người dùng dễ dàng thao tác và cài đặt.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
Để kết nối biến tần GD200A-110G/132P-4 với phần mềm, bạn cần chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (khuyên dùng Windows 7 trở lên).
- Phần mềm INVT Workshop (có thể tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối USB-RS485 hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp bạn sử dụng).
Các bước thực hiện:
Cài đặt phần mềm INVT Workshop: Tải phần mềm về và cài đặt theo hướng dẫn.
Kết nối biến tần với máy tính:
Sử dụng cáp USB-RS485:
- Kết nối đầu USB của cáp vào cổng USB trên máy tính.
- Kết nối đầu RS485 của cáp vào cổng RS485 trên biến tần (thường được ký hiệu là A+, B-). Chú ý đấu đúng cực tính.
Sử dụng cáp Ethernet:
- Kết nối cáp Ethernet vào cổng Ethernet trên biến tần và cổng Ethernet trên máy tính hoặc switch mạng.
- Cài đặt địa chỉ IP cho biến tần và máy tính cùng dải mạng.
Mở phần mềm INVT Workshop và thiết lập kết nối:
- Chọn loại biến tần là GD200A.
- Chọn cổng kết nối (COM port hoặc địa chỉ IP).
- Chọn tốc độ baud (nếu sử dụng kết nối RS485).
- Nhấn nút “Connect” để thiết lập kết nối.
Sau khi kết nối thành công, bạn có thể:
- Đọc và ghi thông số cài đặt.
- Giám sát trạng thái hoạt động của biến tần.
- Điều khiển biến tần (chạy/dừng, thay đổi tốc độ,…).
- Cập nhật firmware.
- Chẩn đoán lỗi.
5. Cách Lập Trình Sản Phẩm
Biến tần GD200A-110G/132P-4 có thể được lập trình thông qua bảng điều khiển và màn hình hiển thị trên biến tần hoặc thông qua phần mềm INVT Workshop.
Lập trình thông qua bảng điều khiển:
- Sử dụng các phím chức năng trên bảng điều khiển để truy cập vào menu cài đặt.
- Chọn nhóm thông số cần cài đặt (ví dụ: P0: Thông số cơ bản, P1: Thông số động cơ,…).
- Sử dụng các phím lên/xuống để thay đổi giá trị thông số.
- Nhấn phím “Enter” để xác nhận thay đổi.
- Nhấn phím “ESC” để thoát khỏi menu.
Lập trình thông qua phần mềm INVT Workshop:
- Kết nối biến tần với máy tính như hướng dẫn ở phần 4.
- Mở phần mềm INVT Workshop và thiết lập kết nối.
- Chọn nhóm thông số cần cài đặt.
- Nhập giá trị thông số vào ô tương ứng.
- Nhấn nút “Write” để ghi thông số vào biến tần.
Một số thông số quan trọng cần cài đặt:
- P0.01: Lựa chọn chế độ điều khiển (V/F, SVC, FVC).
- P0.03: Tần số lớn nhất.
- P0.04: Tần số cơ bản.
- P0.05: Điện áp cơ bản.
- P1.01 – P1.05: Thông số động cơ (công suất, điện áp, dòng điện, tốc độ, số cực).
- P2.00: Thời gian tăng tốc.
- P2.01: Thời gian giảm tốc.
6. Khắc Phục Một Số Lỗi Thường Gặp
| Mã lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| OC | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cài đặt thời gian tăng/giảm tốc, kiểm tra kết nối dây động cơ. |
| OV | Quá áp | Kiểm tra điện áp lưới, kiểm tra cài đặt thông số bảo vệ quá áp. |
| UV | Thấp áp | Kiểm tra điện áp lưới, kiểm tra cài đặt thông số bảo vệ thấp áp. |
| OL | Quá tải | Kiểm tra tải, giảm tải, kiểm tra thông số động cơ. |
| EF | Lỗi bên ngoài (External Fault) | Kiểm tra tín hiệu đầu vào, kiểm tra kết nối dây. |
| OH | Quá nhiệt | Kiểm tra quạt tản nhiệt, kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt. |
| CE | Lỗi giao tiếp | Kiểm tra kết nối cáp, kiểm tra cài đặt thông số giao tiếp. |
