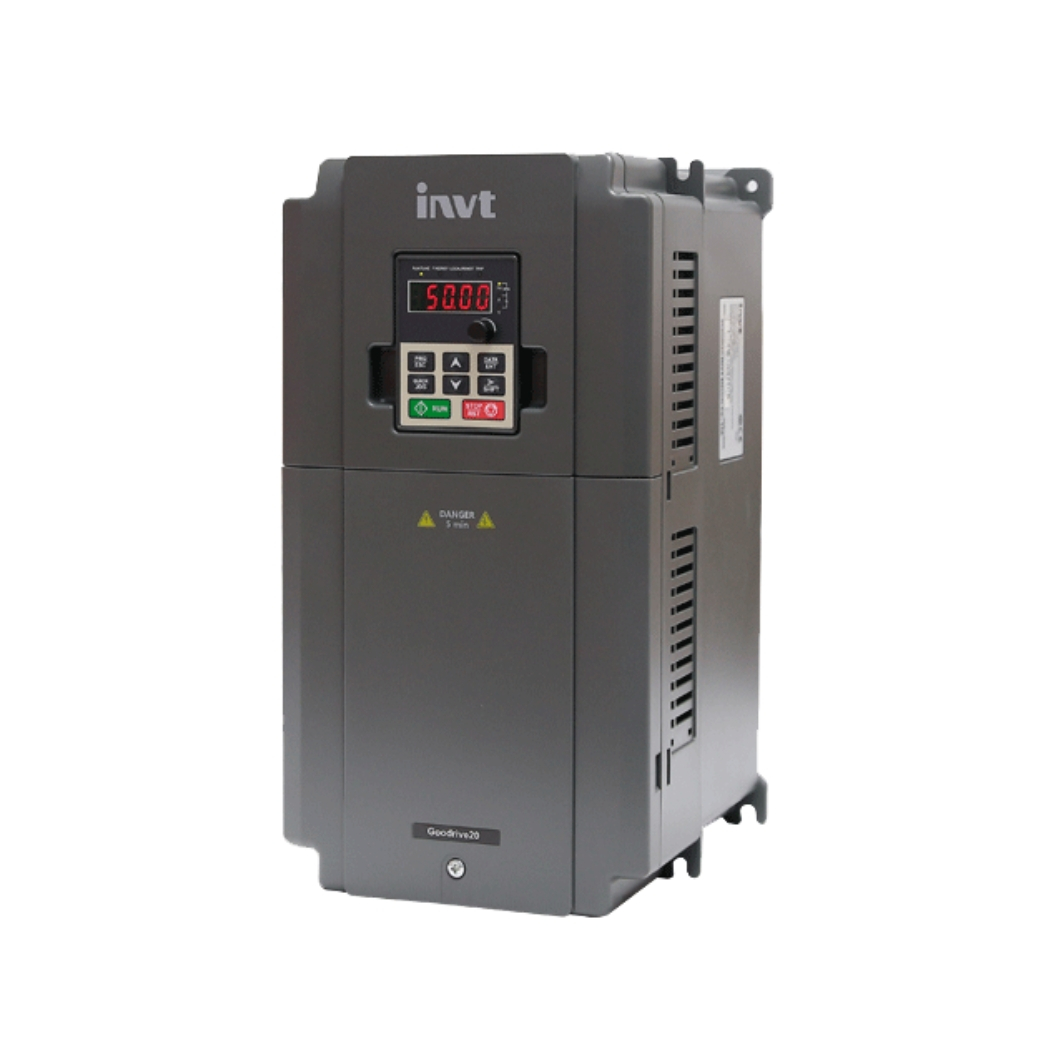

GD20-5R5G-4 Biến tần INVT 3AC 380V 5.5kW, giải pháp điều khiển động cơ vượt trội, mang lại hiệu suất tối ưu và tiết kiệm năng lượng đáng kể cho hệ thống của bạn.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ biến tần chất lượng, biến tần đa năng này cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm quy trình sản xuất và vận hành.
1. Thông Tin Chi Tiết Về Sản Phẩm GD20-5R5G-4 Biến Tần INVT 3AC 380V 5.5kW
| Đặc tính | Chi tiết |
|---|---|
| Tên sản phẩm | GD20-5R5G-4 Biến tần INVT 3AC 380V 5.5kW |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Điện áp đầu vào | 3 pha 380V (-15%) ~ 440V (+10%), tần số 50/60Hz (±5%) |
| Điện áp đầu ra | 3 pha 0 ~ điện áp đầu vào, tần số 0 ~ 400Hz |
| Công suất | 5.5kW (7.5HP) |
| Dòng điện định mức | 13A |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Độ chính xác tốc độ | ±0.5% tốc độ định mức (SVC), ±0.02% tốc độ định mức (FVC) |
| Mô-men khởi động | 150% mô-men định mức ở 0.5Hz (SVC), 180% mô-men định mức ở 0Hz (FVC) |
| Truyền thông | Modbus RTU (RS485) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C (không đóng băng) |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |

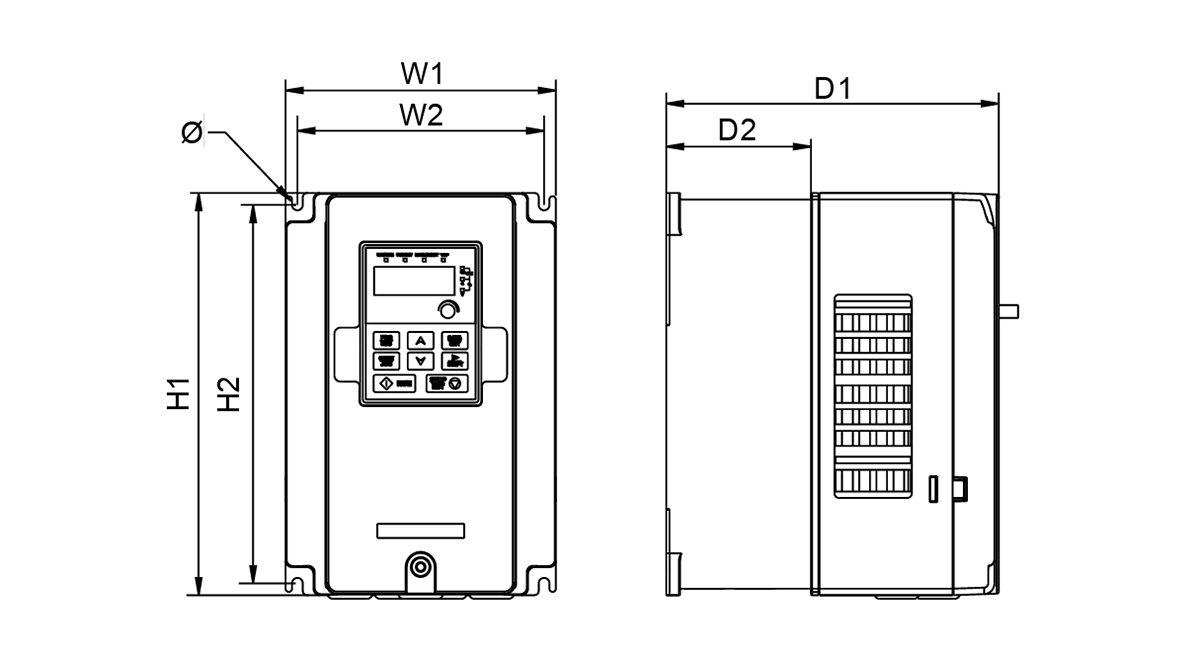

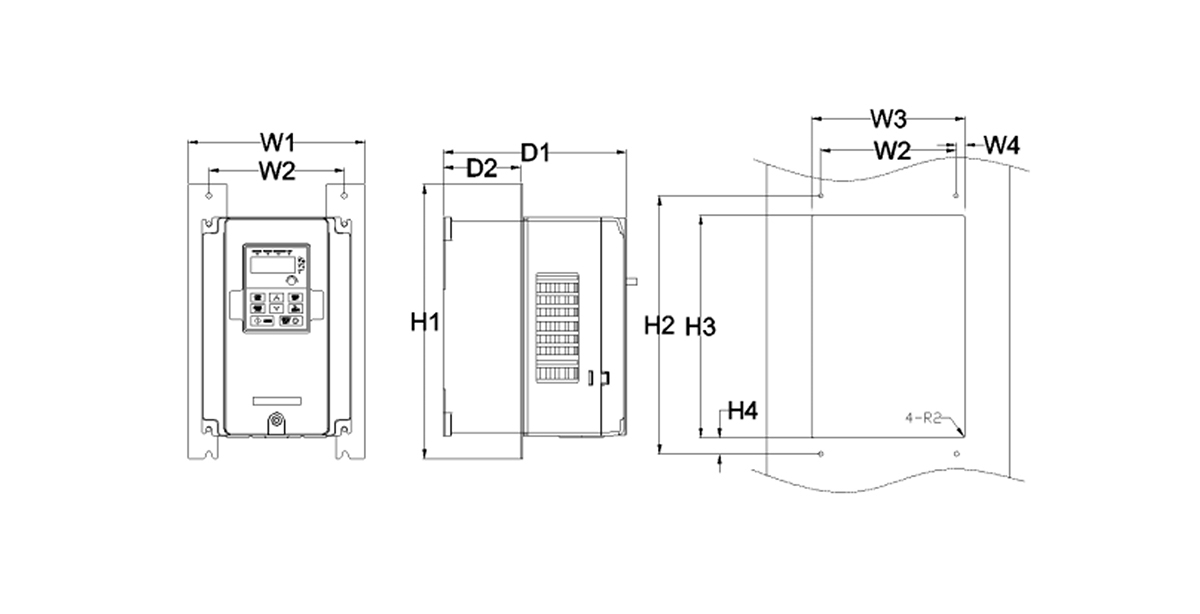

| Kích thước (RxCxS) | 140 x 220 x 155 mm |
| Trọng lượng | 3.0 kg |
| Tiêu chuẩn | CE, RoHS |
| Bảo hành | 24 tháng |
| Giá bán | Liên hệ |
2. Cấu Tạo GD20-5R5G-4 Biến tần INVT 3AC 380V 5.5kW
GD20-5R5G-4 không chỉ nổi bật với vẻ ngoài hiện đại, thiết kế nhỏ gọn mà còn ẩn chứa bên trong một “bộ não” tinh vi và một “cơ thể” cường tráng, sẵn sàng đương đầu với mọi thử thách trong môi trường công nghiệp khắc nghiệt, với sự tỉ mỉ trong từng chi tiết.
Từ vỏ máy chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và va đập, đến các cổng kết nối được bố trí khoa học, dễ dàng thao tác và lắp đặt, và màn hình LED hiển thị rõ ràng các thông số hoạt động, giúp người dùng dễ dàng theo dõi và kiểm soát.
- Khối nguồn: Cung cấp năng lượng cho toàn bộ hệ thống, đảm bảo hoạt động ổn định và liên tục.
- Khối điều khiển: Trung tâm xử lý, nơi thực hiện các thuật toán điều khiển phức tạp, nhận tín hiệu phản hồi và đưa ra lệnh điều khiển chính xác.
- Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao, chuyển đổi điện năng một cách hiệu quả, cung cấp dòng điện đầu ra ổn định cho động cơ.
- Khối giao tiếp: Hỗ trợ truyền thông Modbus RTU (RS485), cho phép kết nối với các hệ thống điều khiển và giám sát trung tâm.
- Quạt làm mát: chủ động điều chỉnh tốc độ quay dựa trên nhiệt độ của biến tần, đảm bảo biến tần luôn hoạt động trong dải nhiệt độ tối ưu, kéo dài tuổi thọ linh kiện và nâng cao độ tin cậy của hệ thống.
- Màn hình LED và bàn phím: Giao diện người dùng trực quan, hiển thị các thông số hoạt động và cho phép cài đặt, cấu hình dễ dàng.
- Các cổng kết nối: Bao gồm các cổng vào/ra analog và digital, cổng kết nối encoder, cổng kết nối điện trở xả, đáp ứng đa dạng nhu cầu kết nối và điều khiển.
3. Các Tính Năng Chính Của GD20-5R5G-4 Biến tần INVT 3AC 380V 5.5kW
GD20-5R5G-4 không chỉ là một biến tần thông thường, mà còn là một “trợ thủ đắc lực” giúp bạn tối ưu hóa hoạt động của hệ thống, giảm thiểu chi phí và nâng cao năng lực cạnh tranh, mang lại một loạt các tính năng tiên tiến, được thiết kế để đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp, từ điều khiển tốc độ chính xác, bảo vệ động cơ toàn diện, đến khả năng tiết kiệm năng lượng vượt trội và giao diện người dùng thân thiện.
- Điều khiển Vector vòng hở (SVC) và Vector vòng kín (FVC): Cho phép điều khiển chính xác tốc độ và mô-men của động cơ, đáp ứng các yêu cầu khắt khe của các ứng dụng tải nặng, khởi động/dừng tải nhanh, hoặc yêu cầu độ chính xác cao..
- Điều khiển V/F: Chế độ điều khiển đơn giản, dễ sử dụng, phù hợp với các ứng dụng tải nhẹ, không yêu cầu cao về độ chính xác.
- Tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển và đơn giản hóa quá trình cài đặt.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá tải, mất pha, ngắn mạch, quá nhiệt, đảm bảo an toàn cho động cơ và hệ thống.
- Tiết kiệm năng lượng: Tối ưu hóa quá trình điều khiển, giảm thiểu tổn thất điện năng, giúp tiết kiệm chi phí vận hành.
- Chức năng điều khiển PID: Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ,…
- Chức năng PLC đơn giản: Cho phép lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
- Hỗ trợ nhiều chế độ dừng: Dừng tự do, dừng theo dốc, dừng bằng điện trở xả, đáp ứng các yêu cầu dừng khác nhau của ứng dụng.
- Giao diện người dùng thân thiện: Màn hình LED hiển thị rõ ràng, bàn phím dễ sử dụng, cho phép cài đặt và giám sát dễ dàng.
4. Hướng Dẫn Kết Nối GD20-5R5G-4 Biến tần INVT 3AC 380V 5.5kW Với Phần Mềm
Để tận dụng tối đa sức mạnh của GD20-5R5G-4, việc kết nối với phần mềm giám sát và điều khiển là vô cùng quan trọng.
INVT cung cấp phần mềm miễn phí, giúp bạn dễ dàng cấu hình, giám sát và điều khiển biến tần từ máy tính, giúp bạn theo dõi các thông số hoạt động của biến tần, điều chỉnh các thông số cài đặt, và thậm chí thực hiện các chức năng nâng cao như chẩn đoán lỗi và cập nhật phần mềm.
Bước 1: Chuẩn bị
- Biến tần GD20-5R5G-4.
- Máy tính cài đặt hệ điều hành Windows.
- Cáp kết nối RS485 (USB to RS485 converter).
- Phần mềm INVT Workshop (tải về miễn phí từ trang web của INVT hoặc thanhthienphu.vn).
Bước 2: Kết nối phần cứng
- Kết nối cổng RS485 trên biến tần với cổng RS485 trên bộ chuyển đổi USB to RS485.
- Kết nối bộ chuyển đổi USB to RS485 với cổng USB trên máy tính.
Bước 3: Cài đặt phần mềm
- Chạy file cài đặt INVT Workshop.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Bước 4: Kết nối phần mềm với biến tần
- Mở phần mềm INVT Workshop.
- Chọn cổng COM tương ứng với bộ chuyển đổi USB to RS485.
- Chọn tốc độ baud (thường là 9600 hoặc 19200).
- Chọn địa chỉ Modbus của biến tần (mặc định là 1).
- Nhấn nút “Connect” để kết nối.
Bước 5: Giám sát và điều khiển
Sau khi kết nối thành công, bạn có thể:
- Giám sát các thông số hoạt động của biến tần (tốc độ, dòng điện, điện áp, tần số,…).
- Thay đổi các thông số cài đặt của biến tần.
- Điều khiển biến tần (chạy/dừng, thay đổi tốc độ,…).
- Chẩn đoán lỗi và xem lịch sử lỗi.
- Cập nhật firmware cho biến tần.
5. Cách Lập Trình GD20-5R5G-4 Biến tần INVT 3AC 380V 5.5kW
GD20-5R5G-4 cung cấp nhiều phương thức lập trình, từ cơ bản đến nâng cao, đáp ứng mọi nhu cầu của người dùng.
Bạn có thể lựa chọn phương pháp phù hợp nhất với trình độ và yêu cầu của ứng dụng, cho phép bạn tùy chỉnh các thông số hoạt động của biến tần, điều khiển động cơ theo ý muốn và tối ưu hóa hiệu suất của hệ thống.
Lập trình bằng bàn phím và màn hình LED: Phương pháp đơn giản nhất, phù hợp với các ứng dụng cơ bản, không yêu cầu cao về độ phức tạp.
- Sử dụng các nút trên bàn phím để điều hướng đến các nhóm thông số.
- Thay đổi giá trị các thông số theo yêu cầu.
- Lưu lại các thay đổi.
Lập trình bằng phần mềm INVT Workshop:
Phương pháp trực quan, dễ sử dụng, cho phép cấu hình chi tiết các thông số và thực hiện các chức năng nâng cao. (Xem hướng dẫn kết nối phần mềm ở trên).
Lập trình bằng PLC: Phương pháp nâng cao, phù hợp với các ứng dụng phức tạp, yêu cầu tự động hóa cao.
- Sử dụng phần mềm lập trình PLC của hãng tương ứng.
- Kết nối PLC với biến tần thông qua giao tiếp Modbus RTU.
- Lập trình các logic điều khiển để điều khiển biến tần.
6. Khắc Phục Một Số Lỗi Thường Gặp Với GD20-5R5G-4 Biến tần INVT 3AC 380V 5.5kW
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng | Kiểm tra tải, giảm tải nếu cần. Kiểm tra thông số động cơ, đảm bảo cài đặt đúng. Kiểm tra kết nối dây, đảm bảo không có ngắn mạch. |
| OV | Quá áp | Kiểm tra điện áp nguồn, đảm bảo nằm trong dải cho phép. Kiểm tra điện trở xả (nếu có), đảm bảo hoạt động bình thường. |
| LU | Điện áp thấp | Kiểm tra điện áp nguồn, đảm bảo đủ điện áp. |
| OL | Quá tải | Giảm tải, kiểm tra thông số động cơ. |
| EF | Lỗi bên ngoài | Kiểm tra các tín hiệu đầu vào bên ngoài, đảm bảo kết nối đúng. |
| CE | Lỗi truyền thông | Kiểm tra kết nối cáp truyền thông, đảm bảo kết nối chắc chắn. Kiểm tra địa chỉ Modbus, tốc độ baud, đảm bảo cài đặt đúng. |
| OH | Quá nhiệt | Kiểm tra quạt làm mát, đảm bảo hoạt động bình thường. Kiểm tra môi trường xung quanh, đảm bảo thông thoáng. Giảm tải hoặc tần suất hoạt động nếu cần. |
| Err.1 | Lỗi EEPROM | Liên hệ với thanhthienphu.vn hoặc trung tâm bảo hành của INVT để được hỗ trợ. |
Lưu ý:
- Trước khi thực hiện bất kỳ thao tác nào, hãy đảm bảo đã ngắt nguồn điện và tuân thủ các quy tắc an toàn.
- Nếu không tự tin hoặc không có kinh nghiệm, hãy liên hệ với thanhthienphu.vn hoặc trung tâm bảo hành của INVT để được hỗ trợ.
