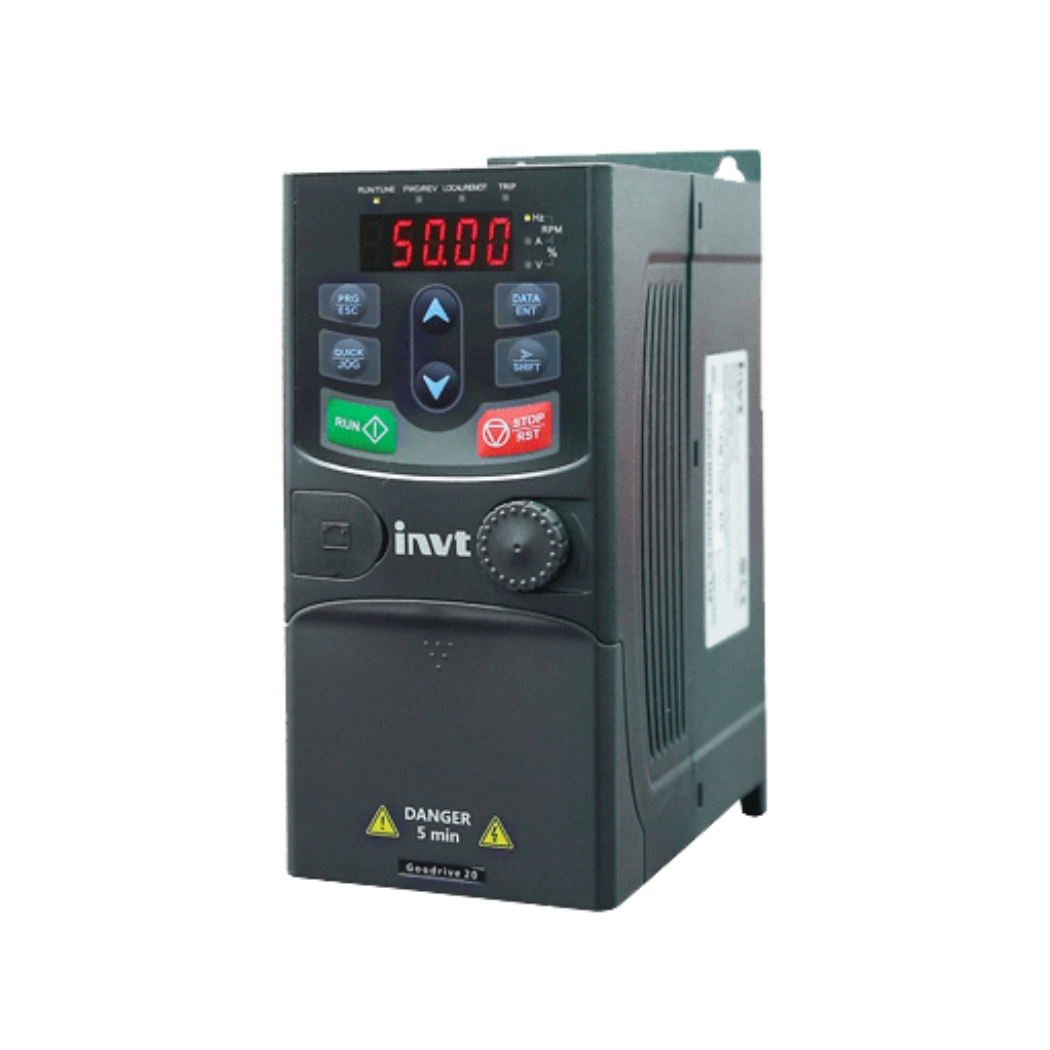

GD20-5R5G-2 Biến tần INVT 3AC 220V 5.5kW, giải pháp điều khiển động cơ vượt trội, mang lại hiệu suất tối ưu và tiết kiệm năng lượng đáng kể cho hệ thống của bạn.
Thiết bị hiện đại này là trái tim của mọi dây chuyền sản xuất, nâng tầm hoạt động của doanh nghiệp lên một tầm cao mới, hiện đang được phân phối chính hãng tại thanhthienphu.vn.
1. Thông tin chi tiết về GD20-5R5G-2 Biến tần INVT 3AC 220V 5.5kW
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | GD20-5R5G-2 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Điện áp đầu vào | 3 pha 220V (±15%) |
| Điện áp đầu ra | 3 pha 0-220V |
| Công suất | 5.5kW (7.5HP) |
| Dòng điện định mức đầu ra | 23A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control) |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 10 giây, 200% dòng định mức trong 1 giây |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,… |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 40°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Giao tiếp truyền thông | Modbus RTU (RS485) |
| Kích thước (Cao x Rộng x Sâu) | 260 x 160 x 170 mm |
| Trọng lượng | 4.5 kg |
| Tiêu chuẩn | CE, UL, RoHS |
2. Cấu tạo GD20-5R5G-2 Biến tần INVT 3AC 220V 5.5kW
Biến tần INVT GD20-5R5G-2 được thiết kế với cấu trúc tối ưu, bao gồm các thành phần chính sau:
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). Khối này sử dụng các diode hoặc thyristor để thực hiện quá trình chỉnh lưu.
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) từ khối chỉnh lưu thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được. Khối này sử dụng các IGBT (Insulated Gate Bipolar Transistor) để thực hiện quá trình nghịch lưu.
- Bộ lọc (Filter): Giảm thiểu sóng hài và nhiễu điện từ (EMI) để đảm bảo chất lượng điện năng đầu ra và tuân thủ các tiêu chuẩn về tương thích điện từ.
- Mạch điều khiển (Control Circuit): Bộ vi xử lý trung tâm (CPU) thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và điều khiển các IGBT trong khối nghịch lưu.
- Màn hình và bàn phím (HMI): Giao diện người dùng cho phép cài đặt thông số, giám sát trạng thái hoạt động và điều khiển biến tần.
- Quạt làm mát (Cooling Fan): Tản nhiệt cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định trong phạm vi nhiệt độ cho phép.
- Vỏ bảo vệ (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
- Các cổng kết nối (Terminals): Cung cấp các điểm đấu nối cho nguồn điện đầu vào, đầu ra động cơ, tín hiệu điều khiển và giao tiếp truyền thông.
3. Các tính năng chính của GD20-5R5G-2 Biến tần INVT 3AC 220V 5.5kW
INVT GD20-5R5G-2 không chỉ là một biến tần thông thường, mà còn là một giải pháp điều khiển động cơ toàn diện với nhiều tính năng tiên tiến:
- Điều khiển Vector không cảm biến (SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và tăng độ tin cậy.
- Điều khiển V/F: Chế độ điều khiển đơn giản và phổ biến, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất và đơn giản hóa quá trình cài đặt.
- Chức năng PID tích hợp: Điều khiển vòng kín cho các ứng dụng yêu cầu duy trì giá trị đặt (setpoint) của các đại lượng như áp suất, lưu lượng, nhiệt độ,…
- Bù mô-men xoắn (Torque Compensation): Cải thiện khả năng khởi động và vận hành ở tốc độ thấp.
- Chức năng tiết kiệm năng lượng tự động: Tự động điều chỉnh điện áp đầu ra để giảm thiểu tổn thất năng lượng khi động cơ hoạt động ở tải nhẹ.
- Bảo vệ đa cấp: Bảo vệ toàn diện cho biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất,…
- Giao tiếp Modbus RTU (RS485): Cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm.
- Chức năng PLC đơn giản: Cho phép thực hiện các logic điều khiển cơ bản mà không cần bộ điều khiển PLC bên ngoài.
- Chức năng điều khiển đa tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau cho động cơ.
- Chức năng chạy JOG: Cho phép điều khiển động cơ chạy ở tốc độ thấp để kiểm tra hoặc bảo trì.
4. Hướng dẫn kết nối GD20-5R5G-2 Biến tần INVT 3AC 220V 5.5kW với phần mềm
Để kết nối biến tần INVT GD20-5R5G-2 với phần mềm, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (XP/7/8/10).
- Phần mềm INVT Workshop (tải về từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối USB-RS485 (có thể mua tại thanhthienphu.vn).
Kết nối phần cứng:
- Kết nối cổng RS485 trên biến tần với cổng USB trên máy tính thông qua cáp chuyển đổi USB-RS485.
- Cấp nguồn cho biến tần.
Cài đặt phần mềm:
- Chạy file cài đặt INVT Workshop và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm.
Thiết lập kết nối:
Trong giao diện phần mềm, chọn “Communication” -> “Serial Port Setting”.
Chọn cổng COM tương ứng với cáp USB-RS485 (có thể kiểm tra trong Device Manager).
Cài đặt các thông số truyền thông:
- Baud rate: 9600 (mặc định), có thể thay đổi tùy theo cài đặt trên biến tần.
- Data bits: 8
- Parity: None
- Stop bits: 1
- Flow control: None
Nhấn “OK” để lưu cài đặt.
Kết nối với biến tần:
- Trong giao diện phần mềm, chọn “Device” -> “Connect”.
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần.
5. Cách lập trình GD20-5R5G-2 Biến tần INVT 3AC 220V 5.5kW
Việc lập trình biến tần INVT GD20-5R5G-2 có thể được thực hiện thông qua bàn phím và màn hình tích hợp trên biến tần hoặc thông qua phần mềm INVT Workshop. Dưới đây là hướng dẫn cơ bản:
Lập trình bằng bàn phím:
- Truy cập vào menu: Nhấn nút “PRG” để vào chế độ lập trình.
- Chọn nhóm chức năng: Sử dụng các nút “▲” và “▼” để di chuyển đến nhóm chức năng cần cài đặt (ví dụ: F0 cho các thông số cơ bản, F1 cho các thông số điều khiển động cơ,…).
- Chọn thông số: Sử dụng các nút “▲” và “▼” để di chuyển đến thông số cần cài đặt.
- Thay đổi giá trị: Nhấn nút “DATA/ENTER” để vào chế độ chỉnh sửa giá trị. Sử dụng các nút “▲” và “▼” để thay đổi giá trị. Nhấn nút “DATA/ENTER” để lưu giá trị.
- Thoát khỏi chế độ lập trình: Nhấn nút “PRG” để thoát khỏi chế độ lập trình.
Lập trình bằng phần mềm INVT Workshop:
- Kết nối biến tần với máy tính như hướng dẫn ở trên.
- Mở phần mềm INVT Workshop và kết nối với biến tần.
- Trong giao diện phần mềm, chọn “Parameter” -> “Parameter List”.
- Chọn nhóm chức năng và thông số cần cài đặt.
- Thay đổi giá trị của thông số.
- Nhấn nút “Write” để ghi giá trị vào biến tần.
Ví dụ: Để cài đặt tần số đầu ra là 50Hz, bạn thực hiện như sau:
Bằng bàn phím:
- Nhấn nút “PRG”.
- Chọn nhóm F0.
- Chọn thông số F0.03 (tần số lệnh).
- Nhấn “DATA/ENTER”.
- Sử dụng các nút “▲” và “▼” để đặt giá trị là 50.00.
- Nhấn “DATA/ENTER” để lưu.
- Nhấn “PRG” để thoát.
Bằng phần mềm:
- Kết nối biến tần với máy tính.
- Mở phần mềm INVT Workshop.
- Chọn “Parameter” -> “Parameter List”.
- Chọn nhóm F0, thông số F0.03.
- Nhập giá trị 50.00 vào ô “Value”.
- Nhấn nút “Write”.
6. Khắc phục một số lỗi thường gặp với GD20-5R5G-2 Biến tần INVT 3AC 220V 5.5kW
Trong quá trình sử dụng biến tần INVT GD20-5R5G-2, có thể xảy ra một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC1 | Quá dòng khi tăng tốc. | Kiểm tra tải có bị kẹt không; Tăng thời gian tăng tốc (F0.11); Giảm hệ số khuếch đại (Gain) của vòng điều khiển tốc độ; Kiểm tra điện áp lưới có quá thấp không; Kiểm tra thông số động cơ đã được cài đặt đúng chưa. |
| OC2 | Quá dòng khi giảm tốc. | Kiểm tra tải có bị quán tính quá lớn không; Tăng thời gian giảm tốc (F0.12); Sử dụng điện trở xả (nếu có); Giảm hệ số khuếch đại của vòng điều khiển tốc độ. |
| OC3 | Quá dòng khi chạy ổn định. | Kiểm tra tải có bị quá tải không; Kiểm tra điện áp lưới có quá thấp không; Kiểm tra thông số động cơ đã được cài đặt đúng chưa; Kiểm tra quạt làm mát có hoạt động không. |
| OV1 | Quá áp khi tăng tốc. | Kiểm tra điện áp lưới có quá cao không; Giảm thời gian tăng tốc; Sử dụng điện trở xả (nếu có). |
| OV2 | Quá áp khi giảm tốc. | Kiểm tra điện áp lưới có quá cao không; Tăng thời gian giảm tốc; Sử dụng điện trở xả (nếu có). |
| OV3 | Quá áp khi chạy ổn định. | Kiểm tra điện áp lưới có quá cao không; Kiểm tra bộ lọc đầu vào có bị hỏng không. |
| LU | Điện áp DC bus thấp. | Kiểm tra điện áp lưới có quá thấp không; Kiểm tra bộ chỉnh lưu có bị hỏng không. |
| OH | Quá nhiệt. | Kiểm tra nhiệt độ môi trường có quá cao không; Kiểm tra quạt làm mát có hoạt động không; Kiểm tra tải có bị quá tải không; Kiểm tra thông số bảo vệ quá nhiệt (F5.00) đã được cài đặt đúng chưa. |
| EF | Lỗi bên ngoài (External Fault). | Kiểm tra các thiết bị ngoại vi kết nối với biến tần (công tắc hành trình, cảm biến,…); Kiểm tra các tiếp điểm đầu vào số (DI) có bị ngắn mạch không. |
| CE | Lỗi giao tiếp. | Kiểm tra cáp kết nối RS485 có bị lỏng hoặc đứt không; Kiểm tra địa chỉ Modbus và tốc độ baud đã được cài đặt đúng chưa; Kiểm tra xem có thiết bị nào khác trên mạng Modbus gây xung đột không. |
| Err16 | Lỗi Phát hiện mất Pha | Kiểm tra các kết nối pha điện; Khởi động lại thiết bị |
7. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn đang tìm kiếm một giải pháp biến tần tin cậy, hiệu quả và tiết kiệm năng lượng cho hệ thống của mình, INVT GD20-5R5G-2 là một lựa chọn không thể bỏ qua.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp biến tần INVT GD20-5R5G-2 chính hãng, đầy đủ CO, CQ.
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường.
- Dịch vụ chuyên nghiệp: thanhthienphu.vn có đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ kỹ thuật và lắp đặt tận nơi.
- Bảo hành uy tín: thanhthienphu.vn cung cấp chế độ bảo hành chính hãng, nhanh chóng và tận tâm.
- Hỗ trợ 24/7: thanhthienphu.vn luôn sẵn sàng giải đáp mọi thắc mắc của khách hàng qua hotline: 08.12.77.88.99.
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt của biến tần INVT GD20-5R5G-2!
