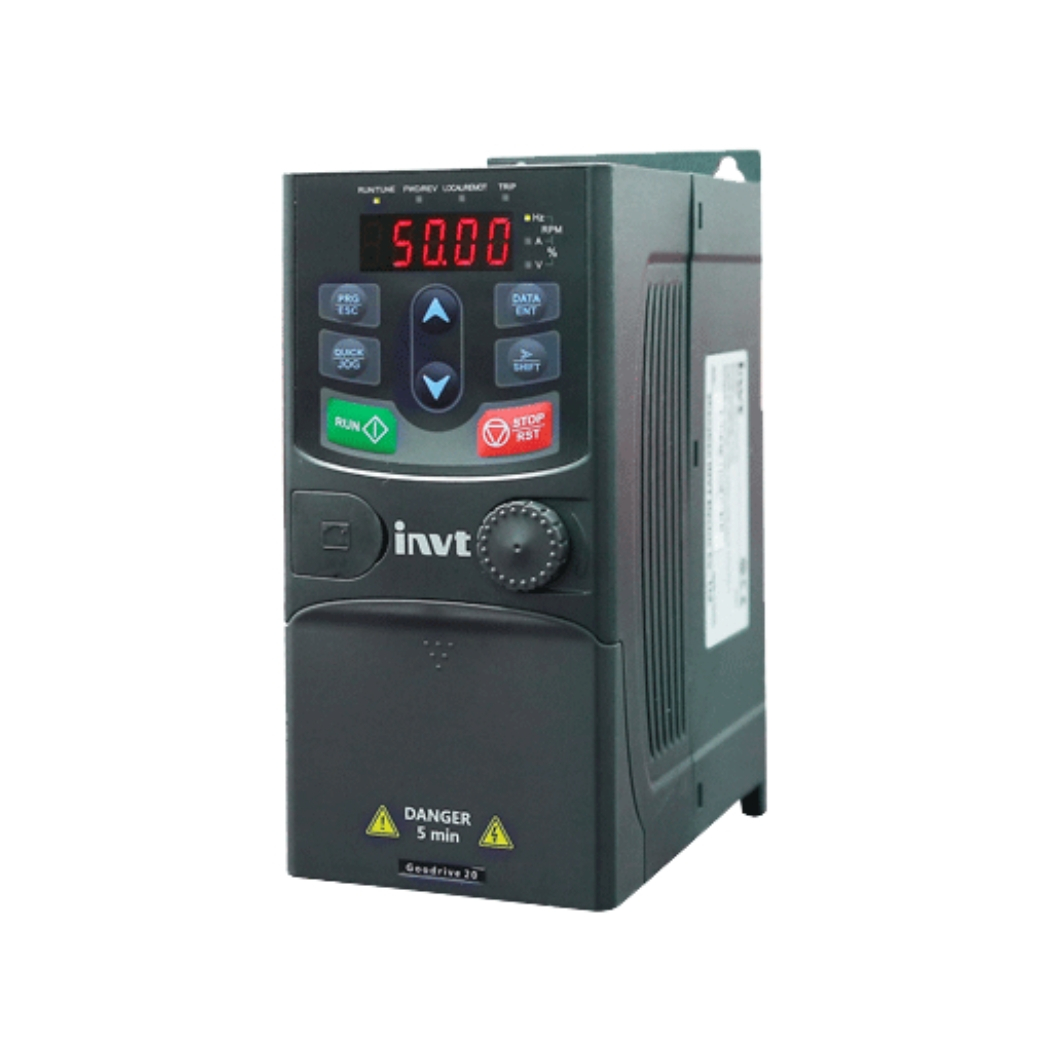

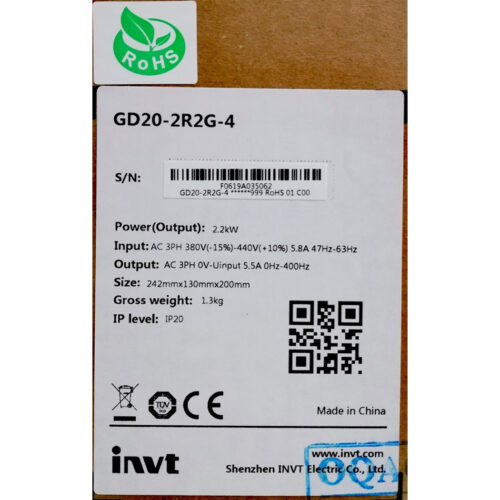

GD20-2R2G-4 – Biến tần INVT GD20 3 pha 380-440V 2.2kW

Download tài liệu Biến tần INVT GD20

➢ Operation Manual dòng biến tần INVT GD20 (EN)
➢ Thông số cơ bản dòng biến tần INVT GD20 (VI)

GD20-2R2G-4 Biến tần INVT 3AC 380-440V 2.2kW là giải pháp điều khiển động cơ vượt trội, mang đến hiệu suất tối ưu và tiết kiệm năng lượng đáng kể cho hệ thống máy móc của bạn.

thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động uy tín, đồng hành cùng các kỹ sư, doanh nghiệp kiến tạo nền sản xuất thông minh, hiệu quả và bền vững.

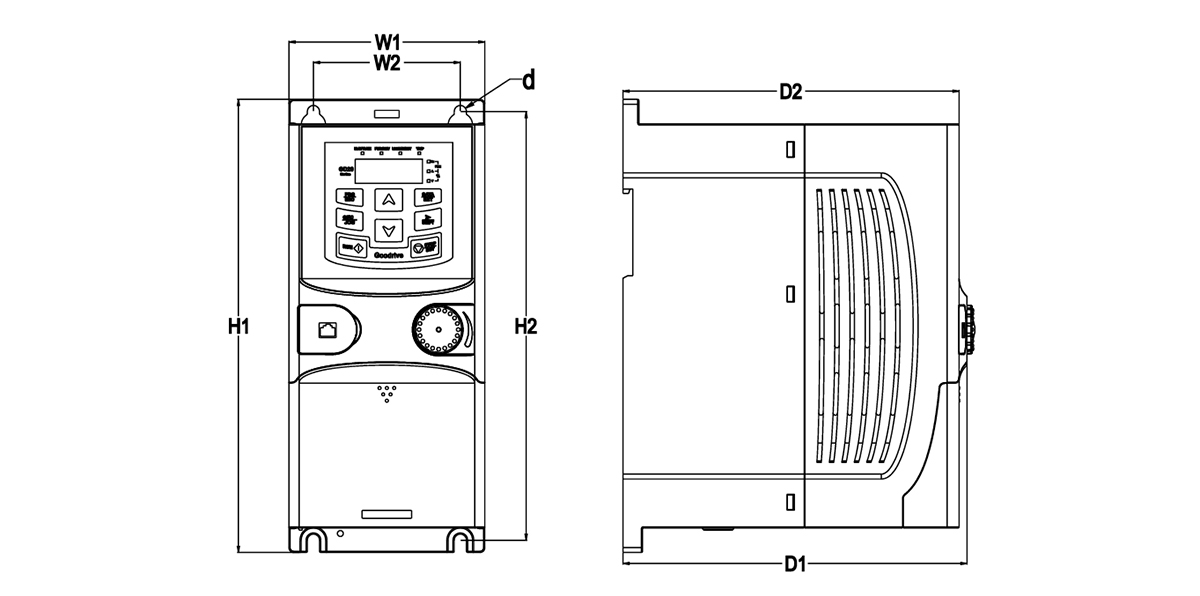

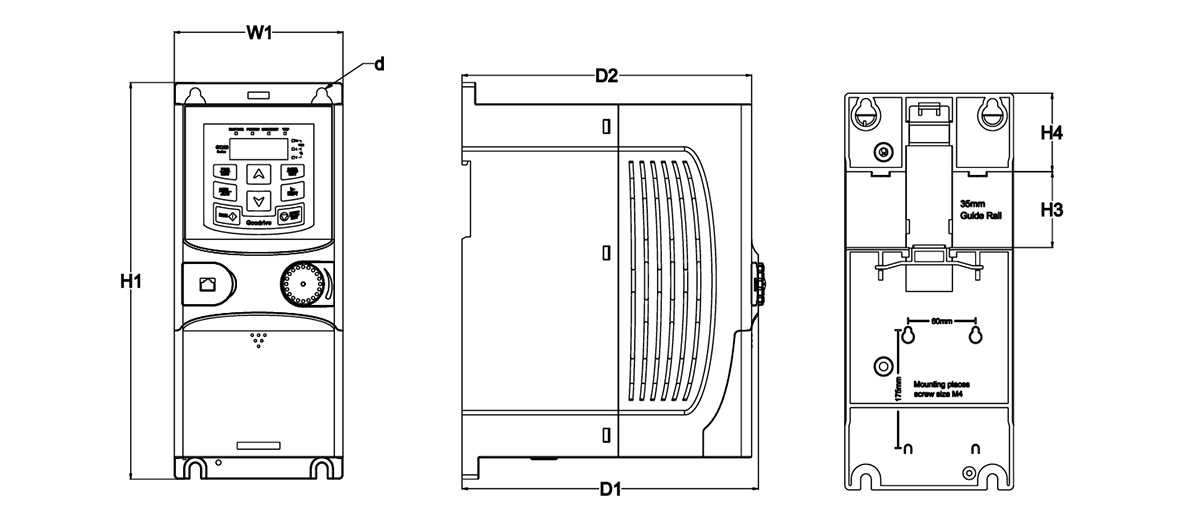

1. Cấu Tạo Sản Phẩm GD20-2R2G-4 Biến Tần INVT

Biến tần GD20-2R2G-4 không chỉ là một thiết bị điện tử thông thường, mà là một tác phẩm kỹ thuật được tạo nên từ sự kết hợp hoàn hảo giữa các thành phần chất lượng cao và công nghệ tiên tiến.

• Khối nguồn: Cung cấp năng lượng ổn định cho toàn bộ hệ thống, đảm bảo biến tần hoạt động liên tục và tin cậy.
• Khối điều khiển: Bộ não của biến tần, xử lý tín hiệu và điều khiển các thông số đầu ra một cách chính xác, giúp động cơ hoạt động mượt mà và hiệu quả.
• Khối công suất: Sử dụng các linh kiện bán dẫn công suất cao (IGBT) để chuyển đổi điện áp và dòng điện, cung cấp năng lượng phù hợp cho động cơ.
• Khối bảo vệ: Bảo vệ biến tần và động cơ khỏi các sự cố như quá tải, quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho hệ thống.
• Mạch giao tiếp: Cho phép kết nối với các thiết bị ngoại vi như máy tính, PLC, HMI, giúp dễ dàng giám sát và điều khiển từ xa.
• Quạt làm mát: Giải nhiệt hiệu quả, duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ của biến tần.

2. Các Tính Năng Chính Của Sản Phẩm GD20-2R2G-4

• Điều khiển Vector vòng hở (SVC) và V/F: Linh hoạt lựa chọn chế độ điều khiển phù hợp với từng loại tải và ứng dụng, từ bơm, quạt đơn giản đến các hệ thống máy móc phức tạp.
• Khả năng chịu quá tải cao: Đảm bảo hệ thống vẫn hoạt động ổn định ngay cả khi có sự cố quá tải tạm thời, giảm thiểu thời gian dừng máy.
• Mô-men khởi động lớn: Giúp động cơ khởi động mạnh mẽ, đặc biệt quan trọng đối với các ứng dụng có tải nặng.
• Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn an toàn và tương thích điện từ.
• Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố, nâng cao độ tin cậy và tuổi thọ của hệ thống.
• Giao diện thân thiện, dễ sử dụng: Dễ dàng cài đặt, vận hành và giám sát, giúp tiết kiệm thời gian và công sức.
• Hỗ trợ nhiều giao thức truyền thông: Tương thích với các hệ thống điều khiển tự động hóa, dễ dàng tích hợp vào các quy trình sản xuất hiện có.
• Thiết kế nhỏ gọn, tiết kiệm không gian: Dễ dàng lắp đặt trong tủ điện, tối ưu hóa không gian làm việc.

3. Hướng Dẫn Kết Nối Sản Phẩm GD20-2R2G-4 Với Phần Mềm

Chuẩn bị:

• Máy tính cài đặt hệ điều hành Windows (XP/7/8/10).
• Cáp kết nối USB-RS485 (mua tại thanhthienphu.vn – Hotline: 08.12.77.88.99).
• Phần mềm giám sát và cấu hình INVT (tải về miễn phí từ trang web của INVT hoặc yêu cầu thanhthienphu.vn cung cấp).

Kết nối phần cứng:

• Kết nối cổng RS485 trên biến tần với cổng RS485 trên cáp USB-RS485.
• Cắm đầu USB của cáp vào cổng USB trên máy tính.

Cài đặt phần mềm:

• Chạy file cài đặt phần mềm INVT.
• Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.

Kết nối phần mềm với biến tần:

• Mở phần mềm INVT.
• Chọn cổng COM tương ứng với cổng USB-RS485 (kiểm tra trong Device Manager).
• Chọn tốc độ baud rate phù hợp (thường là 9600 hoặc 19200).
• Chọn địa chỉ của biến tần (địa chỉ mặc định thường là 1, có thể thay đổi trong cài đặt của biến tần).
• Nhấn nút “Connect” để kết nối.

Giám sát và cấu hình:

• Sau khi kết nối thành công, bạn có thể theo dõi các thông số hoạt động của biến tần (tần số, điện áp, dòng điện, tốc độ,…) trên giao diện phần mềm.
• Bạn cũng có thể thay đổi các thông số cài đặt, cấu hình các chức năng của biến tần thông qua phần mềm.

4. Cách Lập Trình Sản Phẩm GD20-2R2G-4

Lập trình cơ bản (V/F):

• Bước 1: Chọn chế độ điều khiển V/F (P00.00 = 0).
• Bước 2: Cài đặt tần số định mức của động cơ (P00.04).
• Bước 3: Cài đặt điện áp định mức của động cơ (P00.05).
• Bước 4: Cài đặt thời gian tăng tốc (P00.08) và thời gian giảm tốc (P00.09).
• Bước 5: Cài đặt tần số đầu ra mong muốn (P01.01).

Ví dụ: Để điều khiển một động cơ bơm nước với tần số định mức 50Hz, điện áp định mức 380V, thời gian tăng tốc 10 giây, thời gian giảm tốc 5 giây và tần số đầu ra mong muốn là 40Hz, bạn sẽ cài đặt các thông số như sau:

P00.00 = 0
P00.04 = 50.00
P00.05 = 380.0
P00.08 = 10.0
P00.09 = 5.0
P01.01 = 40.00

Lập trình nâng cao (SVC):

• Bước 1: Chọn chế độ điều khiển SVC (P00.00 = 1).
• Bước 2: Thực hiện quá trình tự động dò thông số động cơ (P02.00 = 1). Biến tần sẽ tự động đo các thông số của động cơ (điện trở, điện cảm,…) để tối ưu hóa hiệu suất điều khiển.
• Bước 3: Cài đặt các thông số khác tương tự như chế độ V/F.

Lưu ý: Chế độ SVC cho phép điều khiển chính xác hơn và hiệu suất cao hơn so với chế độ V/F, đặc biệt là ở tốc độ thấp và khi có tải thay đổi.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần GD20-2R2G-4
