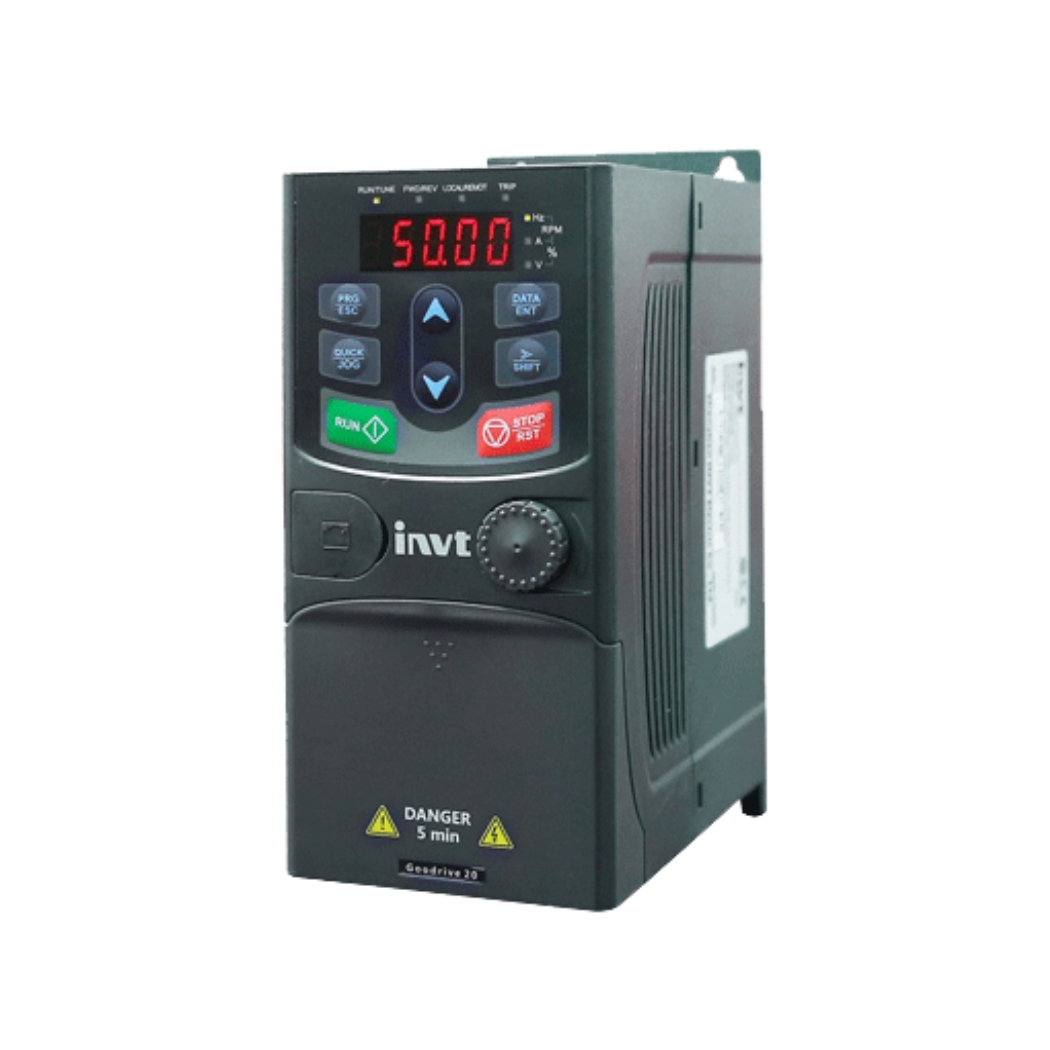

GD20-0R4G-2 Biến tần INVT 3AC 220V 0.4kW, giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ cỡ nhỏ, mang đến hiệu suất vượt trội và tiết kiệm năng lượng tối đa cho hệ thống của bạn.
thanhthienphu.vn tự hào là nhà cung cấp biến tần INVT chính hãng, uy tín, đồng hành cùng các kỹ sư, kỹ thuật viên, và doanh nghiệp Việt nâng tầm tự động hóa.
1. Thông tin chi tiết về sản phẩm Biến tần INVT GD20-0R4G-2
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Mã sản phẩm | GD20-0R4G-2 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive20 (GD20) |
| Điện áp đầu vào | 3 pha 220V (-15% ~ +10%) |
| Tần số đầu vào | 50/60 Hz (±5%) |
| Điện áp đầu ra | 3 pha 0 ~ điện áp đầu vào |
| Tần số đầu ra | 0 ~ 400 Hz |
| Công suất định mức | 0.4 kW (0.5 HP) |
| Dòng điện định mức | 2.5 A |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% trong 3 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control) |
| Độ chính xác tốc độ | ±0.5% tốc độ định mức (SVC) |
| Mô-men khởi động | 150% mô-men định mức tại 0.5 Hz (SVC) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không ngưng tụ) |
| Độ ẩm môi trường hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 145 x 82 x 135 mm |
| Trọng lượng | 1.1 kg |
| Tiêu chuẩn | CE, RoHS |
2. Cấu tạo sản phẩm Biến tần INVT GD20-0R4G-2
Biến tần GD20-0R4G-2 không chỉ nổi bật với thông số kỹ thuật ấn tượng, mà còn được thiết kế với cấu trúc thông minh, tối ưu hóa cho việc lắp đặt, vận hành và bảo trì.
Dưới đây là chi tiết các thành phần chính của sản phẩm:
- Khối nguồn: Cung cấp năng lượng cho toàn bộ hệ thống biến tần. Được thiết kế để hoạt động ổn định với dải điện áp đầu vào rộng, bảo vệ biến tần khỏi các biến động điện áp lưới.
- Khối điều khiển: Bao gồm bộ vi xử lý (CPU) mạnh mẽ, bộ nhớ chương trình và các mạch giao tiếp. Đây là “bộ não” của biến tần, thực hiện các thuật toán điều khiển V/F và SVC, xử lý tín hiệu từ cảm biến (nếu có) và điều khiển các thông số đầu ra.
- Khối công suất: Bao gồm các IGBT (Insulated Gate Bipolar Transistor) – linh kiện bán dẫn công suất cao, đóng vai trò chuyển đổi điện áp DC thành điện áp AC 3 pha với tần số và biên độ có thể điều chỉnh.
- Mạch chỉnh lưu: Chuyển đổi điện áp AC đầu vào thành điện áp DC, cung cấp cho khối công suất.
- Mạch lọc: Giảm thiểu nhiễu và sóng hài, đảm bảo chất lượng điện áp đầu ra, bảo vệ động cơ và các thiết bị khác trong hệ thống.
- Quạt làm mát: Đảm bảo nhiệt độ hoạt động của biến tần luôn trong phạm vi cho phép, tăng tuổi thọ và độ tin cậy của thiết bị.
- Bàn phím và màn hình hiển thị (HMI): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và xử lý lỗi. Màn hình LED hiển thị rõ ràng các thông số như tần số, dòng điện, điện áp, tốc độ…
- Cổng giao tiếp: Hỗ trợ các chuẩn truyền thông như Modbus RTU, cho phép kết nối biến tần với các hệ thống điều khiển và giám sát trung tâm (PLC, SCADA…).
- Vỏ bảo vệ: Thiết kế chắc chắn, đạt chuẩn IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và tác động từ môi trường bên ngoài.
Sự kết hợp hài hòa giữa các thành phần này tạo nên một sản phẩm biến tần không chỉ mạnh mẽ, tin cậy mà còn dễ dàng sử dụng và bảo trì.
3. Các tính năng chính của sản phẩm Biến tần INVT GD20-0R4G-2
GD20-0R4G-2 không chỉ là một biến tần thông thường, mà còn là một giải pháp thông minh, tích hợp nhiều tính năng tiên tiến, giúp bạn tối ưu hóa hoạt động của hệ thống và tiết kiệm chi phí:
Điều khiển V/F và SVC (Sensorless Vector Control):
- V/F: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men.
- SVC: Chế độ điều khiển vector không cảm biến, mang lại độ chính xác cao hơn về tốc độ và mô-men, đáp ứng tốt các ứng dụng tải nặng, khởi động êm và thay đổi tải đột ngột.
Khả năng quá tải cao:
- 150% dòng định mức trong 60 giây.
- 180% dòng định mức trong 3 giây.
- Đảm bảo biến tần hoạt động ổn định và tin cậy ngay cả trong điều kiện tải nặng hoặc quá tải tạm thời.
Mô-men khởi động lớn:
- 150% mô-men định mức tại 0.5 Hz (SVC).
- Giúp động cơ khởi động mạnh mẽ, êm ái, đặc biệt quan trọng với các ứng dụng tải nặng hoặc có quán tính lớn.
Tích hợp bộ lọc EMC:
- Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ (EMC).
- Bảo vệ biến tần và các thiết bị khác trong hệ thống khỏi ảnh hưởng của nhiễu.
Chức năng bảo vệ toàn diện:
- Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch…
- Đảm bảo an toàn cho biến tần, động cơ và hệ thống.
- Tăng tuổi thọ thiết bị và giảm thiểu thời gian dừng máy.
Chức năng tiết kiệm năng lượng:
- Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất sử dụng điện của động cơ.
- Giảm thiểu tổn thất điện năng, tiết kiệm chi phí vận hành.
Chức năng điều khiển PID:
- Tích hợp bộ điều khiển PID, cho phép điều khiển chính xác các đại lượng như áp suất, lưu lượng, nhiệt độ…
- Đơn giản hóa việc thiết kế hệ thống điều khiển.
Chức năng đa cấp tốc độ:
Cho phép cài đặt nhiều cấp tốc độ khác nhau, đáp ứng các yêu cầu vận hành đa dạng.
Giao tiếp truyền thông Modbus RTU:
- Dễ dàng kết nối với các hệ thống điều khiển và giám sát trung tâm (PLC, SCADA…).
- Giám sát và điều khiển từ xa, thu thập dữ liệu và phân tích hiệu suất.
Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì:
- Tiết kiệm không gian lắp đặt.
- Bàn phím có thể tháo rời, thuận tiện cho việc cài đặt và bảo trì.
4. Hướng dẫn kết nối sản phẩm Biến tần INVT GD20-0R4G-2 với phần mềm
Để khai thác tối đa tiềm năng của biến tần GD20-0R4G-2, việc kết nối với phần mềm giám sát và điều khiển là vô cùng quan trọng.
thanhthienphu.vn sẽ hướng dẫn bạn chi tiết các bước thực hiện:
Bước 1: Chuẩn bị
- Biến tần INVT GD20-0R4G-2: Đảm bảo biến tần đã được lắp đặt và cấp nguồn đúng theo hướng dẫn của nhà sản xuất.
- Máy tính: Cài đặt hệ điều hành Windows (khuyến nghị Windows 7 trở lên).
- Cáp kết nối: Sử dụng cáp USB to RS485 converter (ví dụ: cáp UT-890A).
- Phần mềm: Tải và cài đặt phần mềm INVT Workshop (miễn phí từ trang web của INVT hoặc thanhthienphu.vn).
Bước 2: Kết nối phần cứng
Kết nối cáp USB to RS485:
- Cắm đầu USB của cáp vào cổng USB của máy tính.
- Kết nối các dây tín hiệu RS485 (A+, B-) của cáp vào các chân tương ứng trên terminal của biến tần (thường là A+, B- hoặc 485+, 485-). Chú ý đấu đúng cực tính.
Cài đặt driver cho cáp USB to RS485:
Nếu máy tính không tự nhận driver, bạn cần tải và cài đặt driver cho cáp từ trang web của nhà sản xuất cáp hoặc từ đĩa CD đi kèm.
Bước 3: Cài đặt phần mềm INVT Workshop
- Chạy file cài đặt: Mở file cài đặt INVT Workshop (.exe) và làm theo hướng dẫn trên màn hình.
- Chọn ngôn ngữ: Chọn ngôn ngữ tiếng Anh hoặc tiếng Việt.
- Chọn thư mục cài đặt: Chọn thư mục cài đặt mặc định hoặc tùy chỉnh theo ý muốn.
- Hoàn tất cài đặt: Nhấn “Finish” để hoàn tất quá trình cài đặt.
Bước 4: Kết nối phần mềm với biến tần
Mở phần mềm INVT Workshop.
Chọn cổng COM:
Vào menu “Communication” -> “Serial Port Settings”.
Chọn cổng COM tương ứng với cáp USB to RS485 (kiểm tra trong Device Manager của Windows).
Cài đặt các thông số truyền thông:
- Baud rate: 9600 (mặc định)
- Data bits: 8
- Stop bits: 1
- Parity: None
Nhấn “OK”.
Thêm biến tần:
- Vào menu “File” -> “New” -> “Inverter”.
- Chọn dòng biến tần: Goodrive20.
- Chọn model: GD20-0R4G-2.
- Nhập địa chỉ biến tần (mặc định là 1, có thể thay đổi trong cài đặt của biến tần).
- Nhấn “OK”.
Kết nối:
- Nhấn nút “Connect” (biểu tượng phích cắm) trên thanh công cụ.
- Nếu kết nối thành công, trạng thái kết nối sẽ hiển thị “Online” và bạn có thể bắt đầu giám sát và điều khiển biến tần.
Bước 5: Giám sát và điều khiển
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm INVT Workshop để:
- Giám sát các thông số hoạt động: Tần số, dòng điện, điện áp, tốc độ, trạng thái lỗi…
- Thay đổi các thông số cài đặt: Tần số, thời gian tăng/giảm tốc, chế độ điều khiển…
- Điều khiển biến tần: Chạy/dừng, thay đổi tốc độ, đảo chiều…
- Sao lưu và phục hồi cấu hình: Lưu trữ các thông số cài đặt để sử dụng sau này.
- Cập nhật firmware: Nâng cấp phần mềm điều khiển của biến tần.
5. Cách lập trình Biến tần INVT GD20-0R4G-2
Lập trình biến tần là quá trình cài đặt các thông số để biến tần hoạt động theo yêu cầu cụ thể của ứng dụng.
thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình cơ bản cho GD20-0R4G-2, giúp bạn tự tin làm chủ công nghệ:
Phương pháp lập trình:
Có hai phương pháp chính để lập trình biến tần GD20-0R4G-2:
- Lập trình trực tiếp trên bàn phím (HMI): Sử dụng các nút bấm và màn hình hiển thị trên biến tần để thay đổi các thông số. Phương pháp này đơn giản, phù hợp với các cài đặt cơ bản.
- Lập trình bằng phần mềm INVT Workshop: Kết nối biến tần với máy tính và sử dụng phần mềm để thay đổi các thông số. Phương pháp này cho phép truy cập đầy đủ các thông số và chức năng của biến tần, phù hợp với các cài đặt nâng cao.
Các bước lập trình cơ bản (sử dụng bàn phím):
Vào chế độ lập trình:
Nhấn nút “PRG/ESC” để vào chế độ lập trình. Màn hình sẽ hiển thị mã chức năng đầu tiên (ví dụ: P0.00).
Chọn nhóm chức năng:
- Sử dụng nút “▲” và “▼” để di chuyển đến nhóm chức năng mong muốn (ví dụ: P0, P1, P2…).
- Nhấn nút “DATA/ENT” để vào nhóm chức năng đã chọn.
Chọn mã chức năng:
- Sử dụng nút “▲” và “▼” để di chuyển đến mã chức năng mong muốn (ví dụ: P0.01, P0.02…).
- Nhấn nút “DATA/ENT” để xem giá trị hiện tại của mã chức năng.
Thay đổi giá trị:
- Sử dụng nút “▲” và “▼” hoặc nút “◄/►” (nếu có) để thay đổi giá trị.
- Nhấn nút “DATA/ENT” để lưu giá trị mới.
Thoát chế độ lập trình:
Nhấn nút “PRG/ESC” liên tục để quay lại màn hình hiển thị thông số hoạt động.
Các thông số quan trọng cần lập trình:
Dưới đây là một số thông số quan trọng thường được lập trình, cùng với mô tả và ví dụ:
| Mã chức năng | Mô tả | Ví dụ cài đặt |
|---|---|---|
| P0.00 | Lựa chọn nguồn lệnh chạy/dừng | 0: Bàn phím, 1: Terminal, 2: Truyền thông |
| P0.01 | Lựa chọn nguồn đặt tần số | 0: Bàn phím, 1: Terminal (AI1), 2: Terminal (AI2), 3: Truyền thông… |
| P0.03 | Tần số lớn nhất | 50.00 Hz (cho lưới điện 50 Hz) |
| P0.04 | Tần số cơ bản | 50.00 Hz (cho lưới điện 50 Hz) |
| P0.11 | Thời gian tăng tốc | 10.0 giây (thời gian để động cơ tăng tốc từ 0 Hz đến tần số lớn nhất) |
| P0.12 | Thời gian giảm tốc | 10.0 giây (thời gian để động cơ giảm tốc từ tần số lớn nhất về 0 Hz) |
| P1.00 | Chế độ điều khiển | 0: V/F, 1: SVC |
| P2.00 | Dòng điện định mức động cơ | Nhập dòng điện định mức của động cơ (xem trên nhãn động cơ) |
| P2.01 | Điện áp định mức động cơ | Nhập điện áp định mức của động cơ (xem trên nhãn động cơ) |
| P7 | Nhóm chức năng bảo vệ (quá dòng, quá áp, thấp áp, quá nhiệt…) | Điều chỉnh các thông số bảo vệ phù hợp với yêu cầu của ứng dụng và thông số của động cơ. |
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng chi tiết của INVT GD20-0R4G-2 để biết đầy đủ các mã chức năng và ý nghĩa của chúng.
- Cài đặt các thông số phù hợp với đặc tính của động cơ và yêu cầu của ứng dụng.
- Thực hiện kiểm tra và chạy thử sau khi lập trình để đảm bảo hệ thống hoạt động đúng.
6. Khắc phục một số lỗi thường gặp trên Biến tần INVT GD20-0R4G-2
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Thời gian tăng tốc quá ngắn, tải quá nặng, thông số động cơ không chính xác. | Tăng thời gian tăng tốc (P0.11), kiểm tra tải, kiểm tra và cài đặt lại thông số động cơ (P2.00, P2.01…). |
| OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải có quán tính lớn. | Tăng thời gian giảm tốc (P0.12), sử dụng điện trở xả (nếu cần). |
| OC3 | Quá dòng khi chạy ổn định | Tải quá nặng, điện áp lưới không ổn định, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra điện áp lưới, kiểm tra và cài đặt lại thông số động cơ. |
| OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, thời gian tăng tốc quá ngắn, điện trở xả không phù hợp (nếu có). | Kiểm tra điện áp lưới, tăng thời gian tăng tốc, kiểm tra điện trở xả. |
| OV2 | Quá áp khi giảm tốc | Điện áp lưới quá cao, thời gian giảm tốc quá ngắn, điện trở xả không đủ công suất (nếu có). | Kiểm tra điện áp lưới, tăng thời gian giảm tốc, sử dụng điện trở xả có công suất lớn hơn. |
| OV3 | Quá áp khi chạy ổn định | Điện áp lưới quá cao. | Kiểm tra điện áp lưới. |
| LU | Thấp áp | Điện áp lưới quá thấp, mất điện tạm thời. | Kiểm tra điện áp lưới, kiểm tra nguồn cấp. |
| OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt làm mát không hoạt động, tản nhiệt bị bẩn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, vệ sinh tản nhiệt. |
| EF | Lỗi giao tiếp (truyền thông) | Cáp kết nối bị lỏng/hỏng, cài đặt thông số truyền thông không chính xác, nhiễu điện từ. | Kiểm tra cáp kết nối, kiểm tra cài đặt thông số truyền thông (baud rate, địa chỉ…), sử dụng cáp chống nhiễu. |
| CE | Lỗi EEPROM | Lỗi bộ nhớ trong của biến tần. | Liên hệ với thanhthienphu.vn hoặc trung tâm bảo hành của INVT để được hỗ trợ. |
Lưu ý:
- Khi xảy ra lỗi, màn hình biến tần sẽ hiển thị mã lỗi.
- Tham khảo bảng mã lỗi trong tài liệu hướng dẫn sử dụng của INVT GD20-0R4G-2 để biết chi tiết về từng lỗi.
- Trước khi khắc phục lỗi, hãy tắt nguồn điện cấp cho biến tần và đảm bảo an toàn.
- Nếu không tự khắc phục được lỗi, hãy liên hệ với thanhthienphu.vn hoặc trung tâm bảo hành của INVT để được hỗ trợ.
