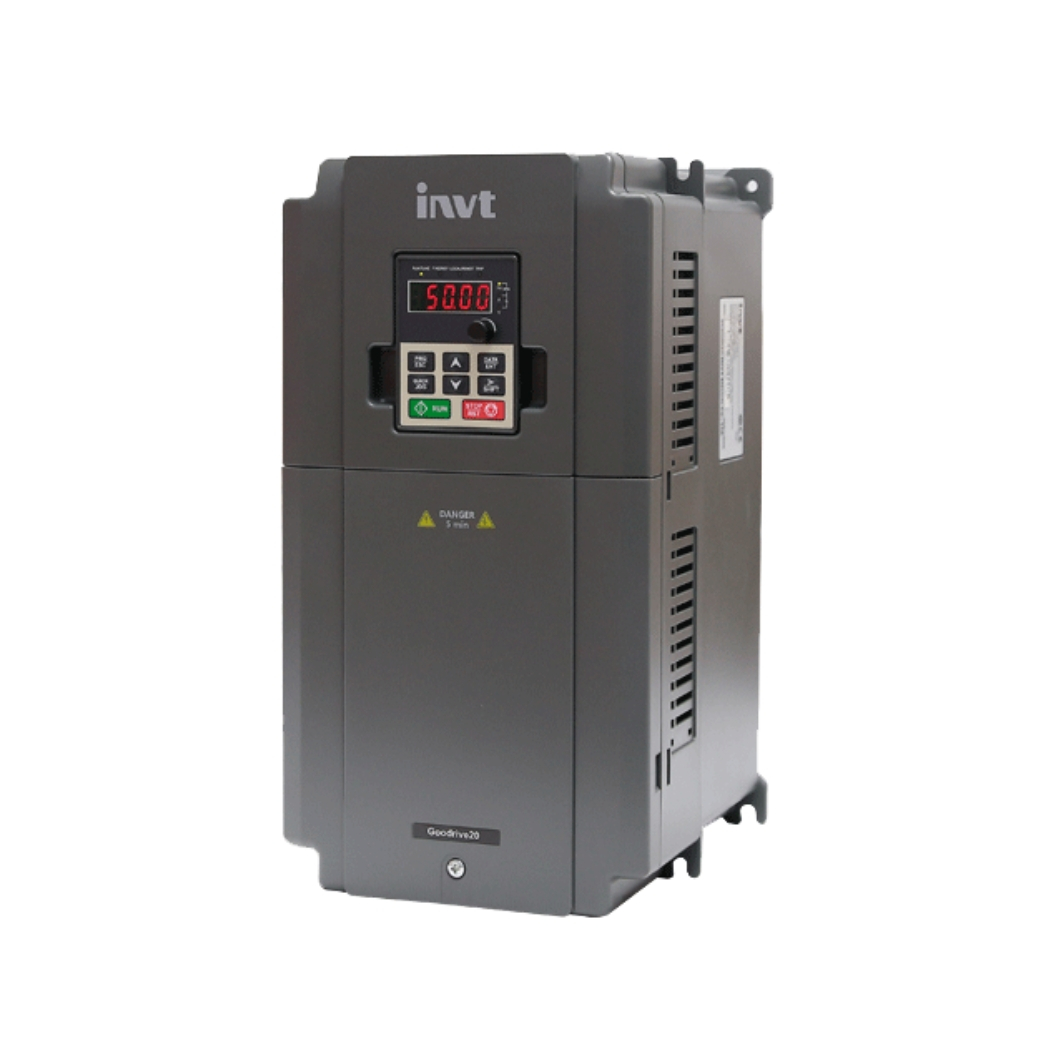

GD20-011G-4 Biến tần INVT 3AC 380V 11kW, giải pháp truyền động tối ưu cho hệ thống điện công nghiệp của bạn, mang đến hiệu suất vượt trội và khả năng kiểm soát chính xác.
thanhthienphu.vn tự hào cung cấp bộ điều khiển động cơ chất lượng, giúp doanh nghiệp của bạn bứt phá, vận hành ổn định và tiết kiệm năng lượng.

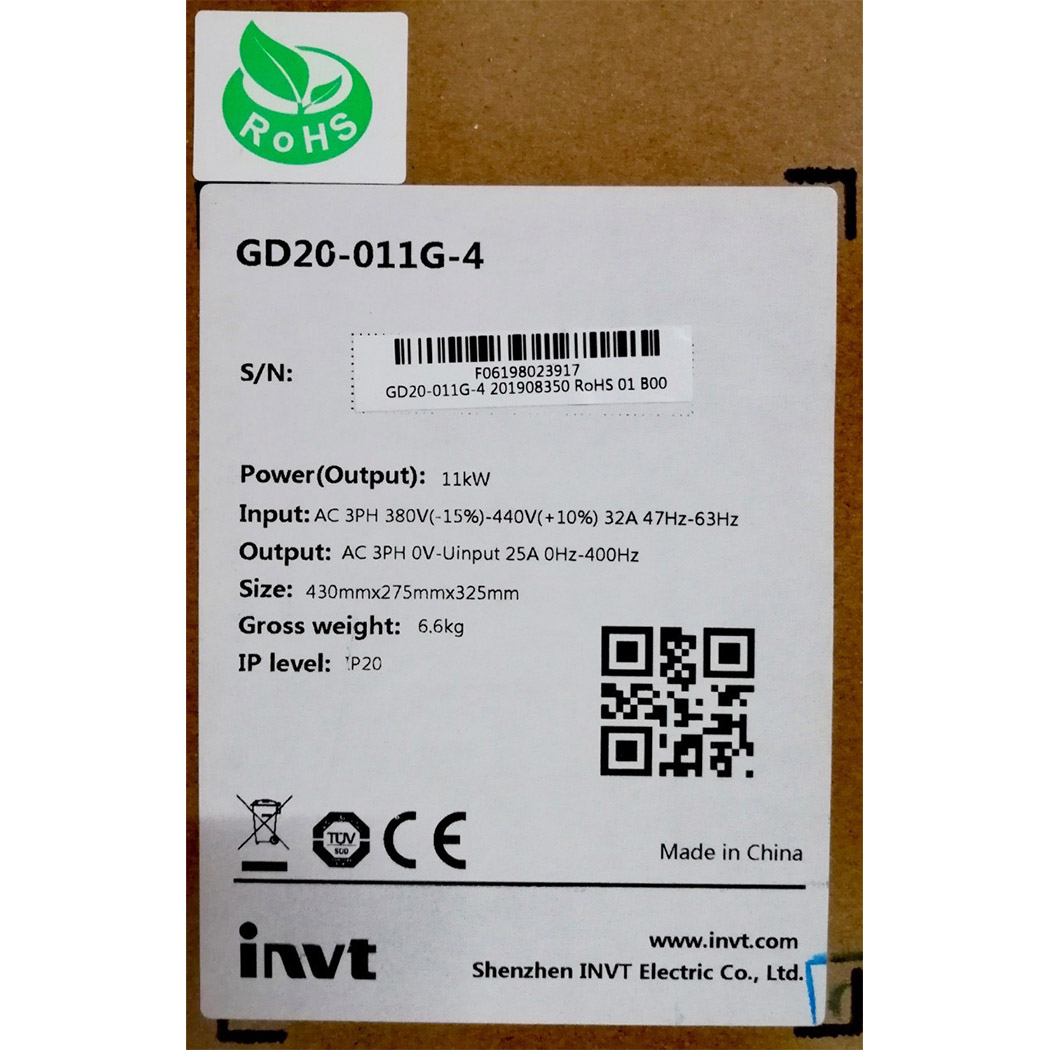

1. Thông Tin Chi Tiết Về GD20-011G-4 Biến tần INVT 3AC 380V 11kW
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | GD20-011G-4 |
| Hãng sản xuất | INVT |
| Loại biến tần | Biến tần đa năng |
| Điện áp đầu vào | 3 pha 380V (-15%) ~ 440V (+10%) |
| Tần số đầu vào | 50/60 Hz (±5%) |
| Điện áp đầu ra | 3 pha 0 ~ điện áp đầu vào |
| Công suất | 11 kW (15 HP) |
| Dòng điện đầu ra | 25 A |
| Tần số đầu ra | 0 ~ 400 Hz |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Field Vector Control) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 40°C (không ngưng tụ) |
| Độ ẩm hoạt động | Dưới 95% RH (không ngưng tụ) |

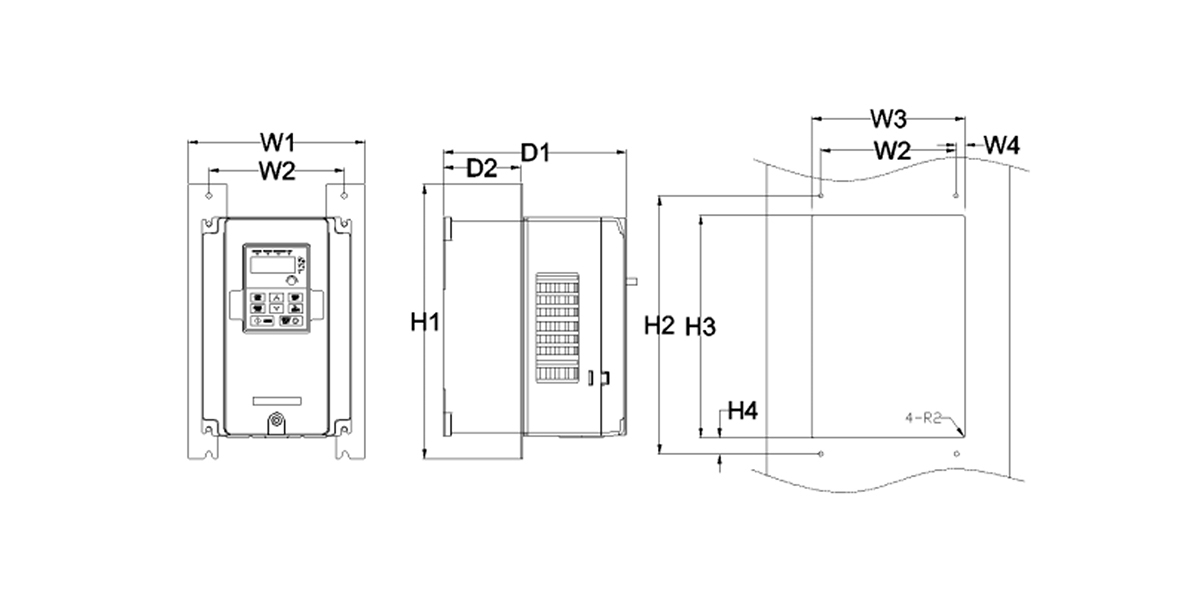

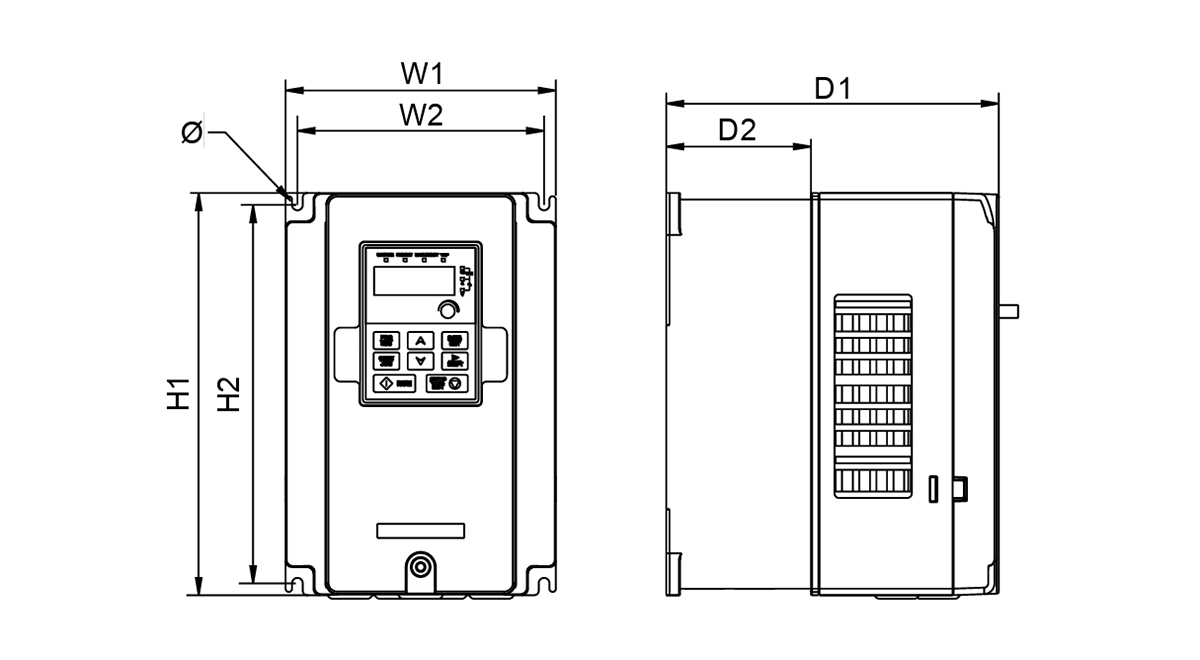

| Kích thước (RxCxS) | 180 x 260 x 170 mm |
| Trọng lượng | 4.5 kg |
| Tiêu chuẩn | CE, RoHS |
2. Cấu Tạo GD20-011G-4 Biến tần INVT 3AC 380V 11kW
Biến tần GD20-011G-4 được thiết kế với cấu trúc khoa học, tối ưu, đảm bảo độ bền và hiệu suất hoạt động cao. Các bộ phận chính bao gồm:
- Khối chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
- Khối nghịch lưu (Inverter): Chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được.
- Bộ vi xử lý (Microprocessor): Điều khiển và giám sát toàn bộ hoạt động của biến tần, thực hiện các thuật toán điều khiển và bảo vệ.
- Mạch điều khiển (Control Circuit): Nhận tín hiệu điều khiển từ người dùng hoặc hệ thống tự động và điều khiển các bộ phận khác của biến tần.
- Màn hình hiển thị (Display): Hiển thị các thông số hoạt động, trạng thái lỗi và các thông tin khác.
- Bàn phím (Keypad): Cho phép người dùng cài đặt, điều khiển và giám sát biến tần.
- Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định.
- Các cổng kết nối (Communication Ports): Cho phép kết nối với máy tính, PLC, HMI và các thiết bị khác để điều khiển và giám sát từ xa.
- Vỏ bảo vệ: Chế tạo từ vật liệu chất lượng cao, chống chịu va đập, bụi bẩn và các tác động từ môi trường bên ngoài.
3. Các Tính Năng Chính Của GD20-011G-4 Biến tần INVT 3AC 380V 11kW
INVT GD20-011G-4 sở hữu nhiều tính năng ưu việt, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp:
Điều khiển Vector không cảm biến (SVC):
- Cung cấp khả năng điều khiển tốc độ và mô-men xoắn chính xác mà không cần cảm biến tốc độ.
- Tăng cường hiệu suất hoạt động của động cơ, đặc biệt ở tốc độ thấp.
- Giảm chi phí lắp đặt và bảo trì.
Điều khiển V/F:
- Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Dễ dàng cài đặt và sử dụng.
Chức năng tự động dò thông số động cơ (Auto-tuning):
- Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất hoạt động.
- Rút ngắn thời gian cài đặt và cấu hình.
Khả Năng Bù Mô-men Xoắn Ở Tốc Độ Thấp:
Đảm bảo động cơ vận hành mượt mà và ổn định ngay cả khi tải nặng.
Chức Năng Bảo Vệ Đa Dạng:
Biến tần GD20-011G-4 được trang bị đầy đủ các chức năng bảo vệ, bao gồm:
- Bảo vệ quá tải.
- Bảo vệ quá dòng.
- Bảo vệ quá áp.
- Bảo vệ thấp áp.
- Bảo vệ mất pha.
- Bảo vệ quá nhiệt.
- Bảo vệ ngắn mạch.
- Bảo vệ chạm đất.
Tích Hợp Bộ Lọc EMC:
Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
Hỗ Trợ Nhiều Giao Thức Truyền Thông:
- Modbus RTU.
- CANopen (tùy chọn).
Chức Năng Điều Khiển PID:
- Cho phép điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ…
- Tăng cường độ ổn định và độ chính xác của hệ thống.
4. Hướng Dẫn Kết Nối GD20-011G-4 Biến tần INVT 3AC 380V 11kW Với Phần Mềm
Để kết nối biến tần GD20-011G-4 với phần mềm giám sát và điều khiển, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows.
- Phần mềm giám sát và điều khiển của INVT (ví dụ: INVT Workshop). Bạn có thể tải phần mềm này từ trang web chính thức của INVT hoặc từ thanhthienphu.vn.
- Cáp kết nối: Cáp USB hoặc cáp RS485 (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
Kết nối phần cứng:
- Kết nối cáp USB hoặc RS485 từ biến tần đến máy tính.
- Đảm bảo kết nối chắc chắn và đúng cổng.
Cài đặt phần mềm:
- Chạy file cài đặt phần mềm INVT Workshop.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Cấu hình kết nối:
- Mở phần mềm INVT Workshop.
- Chọn loại biến tần (GD20).
- Chọn cổng giao tiếp (COM port) tương ứng với cáp kết nối.
- Cài đặt các thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần.
Kết nối:
- Nhấn nút “Connect” (Kết nối) trên phần mềm.
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết thêm chi tiết về cách cài đặt và cấu hình phần mềm.
- Đảm bảo rằng biến tần đã được cấp nguồn và hoạt động bình thường trước khi kết nối với phần mềm.
- Nếu gặp khó khăn trong quá trình kết nối, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp. (Hotline: 08.12.77.88.99)
5. Cách Lập Trình GD20-011G-4 Biến tần INVT 3AC 380V 11kW
Biến tần GD20-011G-4 có thể được lập trình thông qua bàn phím tích hợp trên biến tần hoặc thông qua phần mềm INVT Workshop.
Dưới đây là hướng dẫn cơ bản về cách lập trình biến tần bằng bàn phím:
Truy cập chế độ cài đặt:
- Nhấn nút “PRG” (Program) để vào chế độ cài đặt.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “SET” để chọn nhóm thông số.
Thay đổi thông số:
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến thông số cần thay đổi.
- Nhấn nút “SET” để chọn thông số.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn nút “SET” để lưu giá trị.
Thoát chế độ cài đặt:
- Nhấn nút “PRG” để quay lại menu trước đó.
- Nhấn nút “ESC” (Escape) để thoát khỏi chế độ cài đặt.
Ví dụ: Cài đặt tần số đầu ra:
- Nhấn nút “PRG”.
- Di chuyển đến nhóm thông số “F0” (Function Code Group 0).
- Nhấn “SET”.
- Di chuyển đến thông số “F0.03” (Output Frequency).
- Nhấn “SET”.
- Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị tần số (ví dụ: 50.00 Hz).
- Nhấn “SET” để lưu.
- Nhấn “ESC” để thoát.
Các nhóm thông số quan trọng:
F0: Nhóm thông số chức năng cơ bản (tần số đầu ra, thời gian tăng/giảm tốc, chế độ điều khiển…).
F1: Nhóm thông số điều khiển động cơ (dòng điện định mức, điện áp định mức, số cực…).
F2: Nhóm thông số bảo vệ (quá tải, quá dòng, quá áp…).
F3: Nhóm thông số truyền thông (địa chỉ Modbus, tốc độ baud…).
F4: Nhóm thông số đầu vào/đầu ra (cấu hình các terminal điều khiển).
- FA: Các chức năng hỗ trợ.
- FC: Các thiết lập mặc định
- FE: Giám sát hệ thống
- FF: Sửa lỗi hệ thống
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của INVT để biết thêm chi tiết về các thông số và cách cài đặt.
- Cẩn thận khi thay đổi các thông số, đặc biệt là các thông số liên quan đến bảo vệ.
- Nếu không chắc chắn về cách cài đặt, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp.
6. Khắc Phục Một Số Lỗi Thường Gặp Với GD20-011G-4 Biến tần INVT 3AC 380V 11kW
Trong quá trình sử dụng biến tần GD20-011G-4, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng (Overcurrent) | Kiểm tra tải: Đảm bảo tải không vượt quá công suất định mức của biến tần., Kiểm tra động cơ: Kiểm tra xem động cơ có bị kẹt, quá tải hoặc ngắn mạch không., Kiểm tra thông số cài đặt: Kiểm tra các thông số liên quan đến bảo vệ quá dòng (F2.01, F2.02…)., Giảm thời gian tăng tốc: Nếu lỗi xảy ra khi tăng tốc, hãy tăng thời gian tăng tốc. |
| OV | Quá áp (Overvoltage) | Kiểm tra điện áp đầu vào: Đảm bảo điện áp đầu vào nằm trong phạm vi cho phép., Kiểm tra thông số cài đặt: Kiểm tra các thông số liên quan đến bảo vệ quá áp (F2.05, F2.06…)., Sử dụng điện trở xả: Nếu lỗi xảy ra khi giảm tốc, hãy sử dụng điện trở xả để tiêu tán năng lượng. |
| LU | Thấp áp (Undervoltage) | Kiểm tra điện áp đầu vào: Đảm bảo điện áp đầu vào không bị sụt áp quá mức., Kiểm tra nguồn cấp: Kiểm tra xem nguồn cấp có ổn định không. |
| OL | Quá tải (Overload) | Kiểm tra tải: Đảm bảo tải không vượt quá công suất định mức của biến tần và động cơ., Kiểm tra thông số cài đặt: Kiểm tra các thông số liên quan đến bảo vệ quá tải (F2.09, F2.10…)., Giảm tải: Nếu lỗi xảy ra liên tục, hãy giảm tải hoặc sử dụng biến tần có công suất lớn hơn. |
| EF | Lỗi bên ngoài (External Fault) | Kiểm tra các kết nối bên ngoài: Kiểm tra xem có tín hiệu lỗi nào từ các thiết bị bên ngoài (công tắc hành trình, cảm biến…) không., Kiểm tra thông số cài đặt: Kiểm tra các thông số liên quan đến lỗi bên ngoài (F4.15, F4.16…). |
| OH | Quá nhiệt (Overheat) | Kiểm tra quạt làm mát: Đảm bảo quạt làm mát hoạt động bình thường., Kiểm tra nhiệt độ môi trường: Đảm bảo nhiệt độ môi trường không quá cao., Kiểm tra thông gió: Đảm bảo biến tần được lắp đặt ở nơi thông thoáng., Vệ sinh biến tần: Loại bỏ bụi bẩn bám trên biến tần. |
