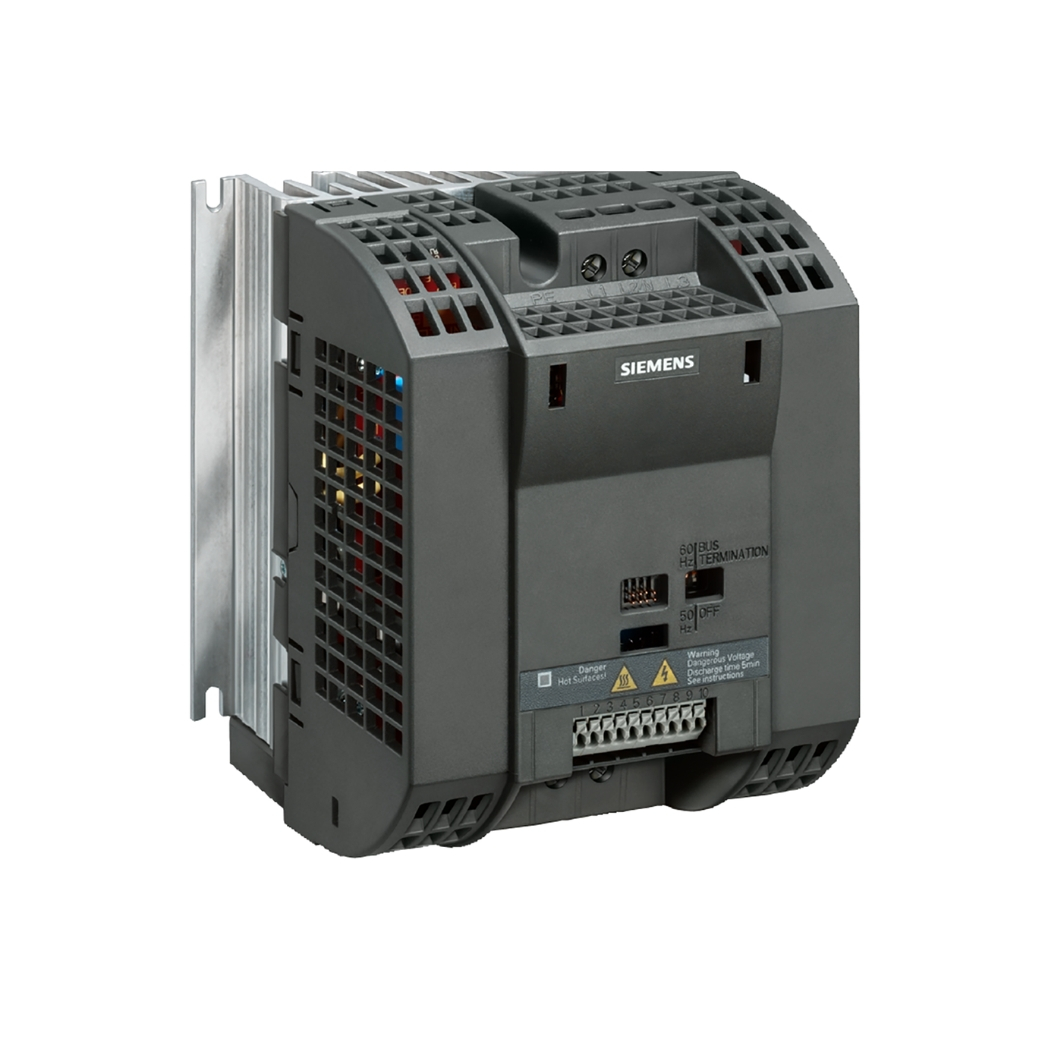

Giảm giá trực tiếp trên đơn hàng 6SL3211-0AB21-5AB1 – Biến tần G110 1.5kW CPM110 là giải pháp truyền động vượt trội, mang đến khả năng kiểm soát tốc độ động cơ chính xác, tiết kiệm điện năng và vận hành êm ái cho các ứng dụng công nghiệp đa dạng.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ điều khiển động cơ chất lượng cao mà còn đồng hành cùng bạn, kiến tạo hệ thống tự động hóa tối ưu, nâng tầm hiệu suất và chinh phục những mục tiêu sản xuất đầy thách thức.
1. Thông Tin Chi Tiết Về 6SL3211-0AB21-5AB1 – Biến tần G110 1.5kW CPM110
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3211-0AB21-5AB1 |
| Dòng sản phẩm | G110 |
| Công suất | 1.5 kW (2 HP) |
| Điện áp đầu vào | 1 pha, 200-240 VAC (+/- 10%) |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 0-240 VAC (3 pha) |
| Tần số đầu ra | 0-650 Hz |
| Dòng điện định mức | 8.6 A |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +50°C |
| Kích thước (Cao x Rộng x Sâu) | 150 x 90 x 145 mm |
| Trọng lượng | 1.5 kg |
| Tiêu chuẩn | CE, UL, cUL, C-Tick |
2. Cấu Tạo Của 6SL3211-0AB21-5AB1 – Biến Tần G110 1.5kW CPM110
- Khối nguồn: Cung cấp nguồn điện ổn định cho toàn bộ hệ thống.
- Khối điều khiển: Bao gồm vi xử lý trung tâm, bộ nhớ chương trình, các mạch giao tiếp, thực hiện các thuật toán điều khiển động cơ.
- Khối công suất: Sử dụng các linh kiện bán dẫn công suất (IGBT) để biến đổi điện áp và tần số, cung cấp năng lượng cho động cơ.
- Khối bảo vệ: Giám sát các thông số hoạt động (dòng điện, điện áp, nhiệt độ) và ngắt mạch khi có sự cố, bảo vệ động cơ và biến tần.
- Khối giao tiếp: Cho phép kết nối với các thiết bị ngoại vi (PLC, HMI, máy tính) để điều khiển và giám sát.
- Quạt tản nhiệt: Giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong
3. Các Tính Năng Chính Của 6SL3211-0AB21-5AB1 – Biến Tần G110 1.5kW CPM110
- Điều khiển V/f: Chế độ điều khiển đơn giản, dễ sử dụng, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Vector không cảm biến (Sensorless Vector Control): Điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp tiết kiệm chi phí và tăng độ tin cậy.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Bảo vệ quá tải, quá nhiệt, quá dòng, quá áp, thấp áp: Đảm bảo an toàn cho động cơ và biến tần trong mọi điều kiện hoạt động.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt.
- Hỗ trợ nhiều loại động cơ: Động cơ không đồng bộ, động cơ đồng bộ (với module mở rộng).
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng.
- Chức năng hãm động năng: Giúp dừng động cơ nhanh chóng và an toàn.
- Giao tiếp truyền thông (tùy chọn): Profibus DP, CANopen, DeviceNet, cho phép kết nối với hệ thống điều khiển trung tâm.
4. Hướng Dẫn Kết Nối 6SL3211-0AB21-5AB1 – Biến tần G110 1.5kW CPM110 Với Phần Mềm
Chuẩn bị:
- Phần mềm STARTER (tải về từ trang web của Siemens).
- Cáp kết nối RS485 hoặc RS232 (tùy thuộc vào cổng giao tiếp trên máy tính).
- Biến tần 6SL3211-0AB21-5AB1.
- Nguồn điện đã được kết nối và bật.
Kết nối phần cứng:
- Kết nối cáp giao tiếp vào cổng USS trên biến tần.
- Kết nối đầu còn lại của cáp vào cổng COM trên máy tính.
Cài đặt phần mềm STARTER:
Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Kết nối phần mềm với biến tần:
- Mở phần mềm STARTER.
- Chọn “Create new project” (Tạo dự án mới).
- Chọn loại biến tần là “SINAMICS G110”.
- Chọn giao thức kết nối là “USS”.
- Chọn cổng COM tương ứng với cổng đã kết nối cáp.
- Nhấn “Connect” (Kết nối).
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần.
5. Cách Lập Trình 6SL3211-0AB21-5AB1 – Biến Tần G110 1.5kW CPM110
Các thông số cơ bản:
- P0300: Chọn loại động cơ (đồng bộ/không đồng bộ).
- P0304: Điện áp định mức của động cơ.
- P0305: Dòng điện định mức của động cơ.
- P0307: Công suất định mức của động cơ.
- P0310: Tần số định mức của động cơ.
- P0311: Tốc độ định mức của động cơ.
- P1080: Tần số tối thiểu.
- P1082: Tần số tối đa.
- P1120: Thời gian tăng tốc.
- P1121: Thời gian giảm tốc.
Các thông số nâng cao:
- P0700: Chọn nguồn lệnh điều khiển (bàn phím, terminal, truyền thông).
- P1000: Chọn nguồn đặt tần số (bàn phím, analog input, truyền thông).
- P1300: Chọn chế độ điều khiển (V/f, vector).
- P1520, P1521: Giới hạn mô-men xoắn.
- P2100: Cài đặt các chức năng bảo vệ.
Lập trình các ứng dụng đặc biệt:
- Sử dụng các khối chức năng (Function Blocks) có sẵn trong STARTER để xây dựng các chương trình điều khiển phức tạp.
- Ví dụ: Điều khiển nhiều cấp tốc độ, điều khiển PID, điều khiển vị trí.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3211-0AB21-5AB1 – G110
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra động cơ có bị kẹt không, kiểm tra tải có quá lớn không, kiểm tra thông số P0640 (giới hạn dòng điện), tăng thời gian tăng tốc (P1120). |
| F0002 | Quá áp | Kiểm tra điện áp lưới có quá cao không, kiểm tra thông số P1240 (giới hạn điện áp), giảm thời gian giảm tốc (P1121), sử dụng điện trở hãm (nếu có). |
| F0003 | Thấp áp | Kiểm tra điện áp lưới có quá thấp không, kiểm tra nguồn cấp có ổn định không. |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt tản nhiệt có hoạt động không, kiểm tra nhiệt độ môi trường có quá cao không, đảm bảo thông gió tốt cho biến tần. |
| F0005 | Quá tải biến tần | Giảm tải, kiểm tra thông số P0640 (giới hạn dòng điện). |
| F0011 | Quá nhiệt động cơ | Kiểm tra quạt làm mát động cơ, kiểm tra tải, kiểm tra thông số bảo vệ quá nhiệt động cơ (nếu có). |
| A0501 | Cảnh báo quá dòng | Tương tự như F0001, nhưng chưa đến mức ngắt. |
| A0502 | Cảnh báo quá áp | Tương tự như F0002, nhưng chưa đến mức ngắt. |
| A0910 | Cảnh báo lỗi truyền thông | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông (baud rate, địa chỉ). |
| A0922 | Cảnh báo mất pha đầu vào | Kiểm tra nguồn cấp, kiểm tra cầu chì. |
