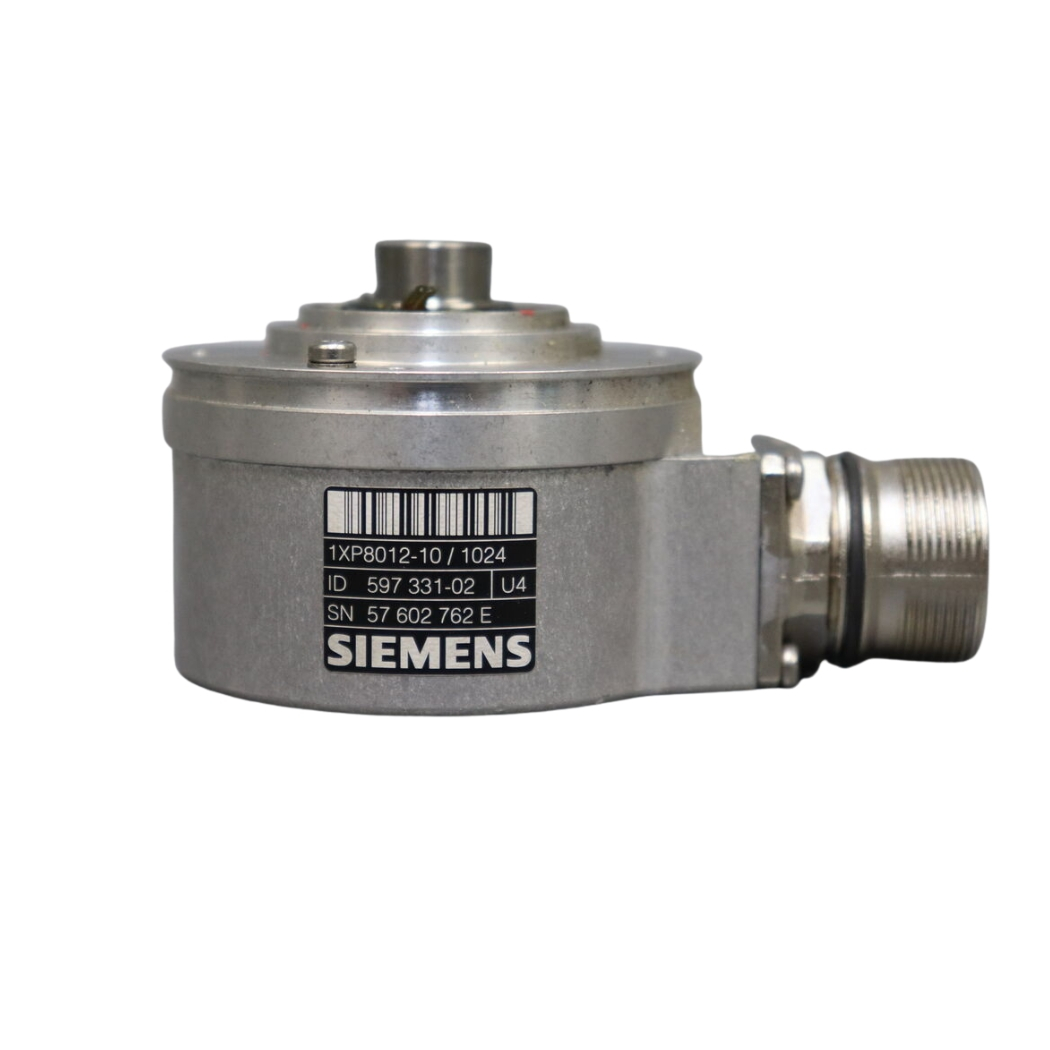

1XP8012-10/1024 – Bộ mã hóa vòng quay Encoder Siemens

Bộ mã hóa vòng quay Encoder Siemens 1XP8012-10/1024, chính là chìa khóa nâng tầm hiệu suất và độ tin cậy cho hệ thống tự động hóa của bạn.

Chúng tôi mang đến giải pháp hoàn hảo giúp các kỹ sư và nhà quản lý kỹ thuật vượt qua thách thức về thiết bị lỗi thời, tối ưu hóa vận hành và đảm bảo an toàn tuyệt đối trong môi trường sản xuất công nghiệp đầy khắc nghiệt.

1. Cấu tạo của Bộ mã hóa vòng quay Encoder Siemens 1XP8012-10/1024

• Vỏ bảo vệ (Housing): Thường được chế tạo từ nhôm đúc hoặc hợp kim cứng cáp, đóng vai trò như một lớp áo giáp vững chắc. Nó không chỉ bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi các tác động cơ học như va đập, rung động mà còn chống lại sự xâm nhập của bụi bẩn và độ ẩm theo tiêu chuẩn IP66/IP67. Thiết kế vỏ còn tối ưu hóa khả năng tản nhiệt, giúp encoder hoạt động ổn định trong thời gian dài.
• Trục quay (Shaft): Là bộ phận kết nối cơ khí trực tiếp với đối tượng cần đo (ví dụ: trục động cơ, trục vít me, băng tải). Trục đặc của 1XP8012-10/1024 được làm từ thép không gỉ hoặc vật liệu có độ cứng cao, đảm bảo truyền động chính xác và chịu được tải trọng hướng kính, hướng trục nhất định. Đường kính trục tiêu chuẩn giúp dễ dàng lựa chọn khớp nối phù hợp.
• Ổ bi (Bearing): Hệ thống ổ bi chất lượng cao là yếu tố then chốt đảm bảo trục quay chuyển động mượt mà, ổn định với ma sát thấp và tuổi thọ cao. Ổ bi tốt giúp giảm thiểu sai số do rung động cơ khí và duy trì độ chính xác đo lường ngay cả ở tốc độ cao. SIEMENS luôn chú trọng lựa chọn ổ bi phù hợp với điều kiện hoạt động công nghiệp.
• Đĩa mã hóa (Code Disk): Đây là trái tim của encoder tương đối. Đĩa thường làm bằng thủy tinh hoặc nhựa đặc biệt, trên đó được khắc các vạch chia rất nhỏ và chính xác theo một quy luật nhất định (trong trường hợp này là 1024 vạch/vòng). Khi trục quay, đĩa này sẽ quay theo.
• Nguồn sáng (Light Source): Thường là một hoặc nhiều đèn LED (Light Emitting Diode) phát ra tia sáng hồng ngoại hoặc nhìn thấy được. Ánh sáng này chiếu xuyên qua hoặc phản xạ trên đĩa mã hóa.
• Bộ thu quang (Photodetector Array): Bao gồm các cảm biến quang (phototransistor hoặc photodiode) được bố trí để nhận ánh sáng đi qua hoặc phản xạ từ đĩa mã hóa. Khi đĩa quay, các vạch chia sẽ lần lượt che hoặc cho ánh sáng đi qua, tạo ra các tín hiệu xung vuông. Với 1XP8012-10/1024, thường có ít nhất hai bộ thu quang lệch pha nhau 90 độ (tạo tín hiệu A và B) để xác định chiều quay và một bộ thu khác cho tín hiệu Z (điểm tham chiếu, một xung/vòng).
• Mạch xử lý tín hiệu (Signal Processing Electronics): Mạch điện tử tích hợp bên trong có nhiệm vụ khuếch đại, lọc nhiễu và định dạng các tín hiệu thô từ bộ thu quang thành các tín hiệu xung vuông chuẩn HTL (Push-Pull). Chuẩn HTL cung cấp mức điện áp cao, khả năng chống nhiễu tốt và dòng ra đủ lớn để điều khiển trực tiếp đầu vào của PLC hoặc các bộ điều khiển khác.
• Cáp hoặc Đầu nối (Cable/Connector): Là phương tiện để truyền tín hiệu ra ngoài và cấp nguồn cho encoder. Cáp được bọc lớp chống nhiễu (shield) để bảo vệ tín hiệu khỏi ảnh hưởng của môi trường điện từ công nghiệp. Đầu nối (nếu có) giúp việc lắp đặt và thay thế nhanh chóng, thuận tiện hơn.

2. Các tính năng chính của Bộ mã hóa vòng quay Encoder Siemens 1XP8012-10/1024

Độ phân giải 1024 Xung/Vòng: Cung cấp mức độ chi tiết đủ cao cho phần lớn các ứng dụng công nghiệp phổ biến như điều khiển tốc độ động cơ AC/DC, servo, xác định vị trí tương đối của băng tải, bàn máy, trục robot. Độ phân giải này là sự cân bằng hợp lý giữa độ chính xác và khả năng xử lý tín hiệu của các bộ điều khiển thông thường.

Tín hiệu ra HTL (Push-Pull) Mạnh mẽ: Đây là một ưu điểm lớn trong môi trường công nghiệp đầy nhiễu điện từ. Tín hiệu HTL (High Threshold Logic) với mức điện áp cao (thường gần bằng điện áp nguồn cấp) và cấu trúc Push-Pull (kéo-đẩy) cho phép:

• Chống nhiễu vượt trội: Ít bị ảnh hưởng bởi nhiễu điện từ phát ra từ biến tần, động cơ, contactor…
• Truyền tín hiệu xa: Có khả năng truyền tín hiệu ổn định qua khoảng cách cáp dài hơn so với chuẩn TTL mà không cần bộ khuếch đại bổ sung.
• Khả năng tương thích cao: Dễ dàng kết nối với hầu hết các ngõ vào số (Digital Input) của PLC, Drive, HMI và các bộ điều khiển khác hỗ trợ HTL.

Thiết kế Cơ khí Bền vững: Với vỏ kim loại chắc chắn và trục quay cứng cáp, encoder SIEMENS 1XP8012-10/1024 được chế tạo để chịu đựng sự khắc nghiệt của môi trường công nghiệp, bao gồm rung động, va đập nhẹ và nhiệt độ thay đổi.

Cấp bảo vệ IP66/IP67: Tính năng này là yếu tố sống còn đối với các thiết bị lắp đặt trong nhà máy, đặc biệt là các ngành như thực phẩm, đồ uống, dệt may, chế biến gỗ, nơi thường xuyên có bụi bẩn, nước hoặc hóa chất tẩy rửa. IP66 đảm bảo chống lại tia nước mạnh từ mọi hướng, còn IP67 cho phép ngâm tạm thời trong nước, mang lại sự an tâm tuyệt đối về khả năng hoạt động liên tục và giảm thiểu rủi ro hỏng hóc do yếu tố môi trường.

Dải Điện áp Hoạt động Rộng (10-30 VDC): Sự linh hoạt này giúp đơn giản hóa việc thiết kế hệ thống điện, cho phép sử dụng chung nguồn cấp với nhiều thiết bị khác trong tủ điều khiển mà không cần bộ chuyển đổi nguồn riêng biệt.

Thương hiệu SIEMENS Uy tín Toàn cầu: Lựa chọn sản phẩm từ SIEMENS đồng nghĩa với việc bạn đang đầu tư vào chất lượng đã được kiểm chứng, độ tin cậy hàng đầu và sự hỗ trợ kỹ thuật toàn diện. Đây là yếu tố quan trọng giúp giảm thiểu rủi ro và đảm bảo sự ổn định lâu dài cho hệ thống.

Sẵn có Tín hiệu Z (Zero Pulse/Reference Mark): Tín hiệu Z cung cấp một xung duy nhất tại một vị trí cố định trong mỗi vòng quay. Tính năng này rất hữu ích cho việc xác định điểm gốc (homing) hoặc đồng bộ hóa nhiều trục quay, tăng cường độ chính xác cho các ứng dụng định vị.

3. Hướng dẫn kết nối chi tiết Bộ mã hóa vòng quay Encoder Siemens 1XP8012-10/1024

Bước 1: Xác định Sơ đồ Chân (Pinout / Wiring Diagram)

Tham khảo tài liệu kỹ thuật (datasheet) đi kèm sản phẩm hoặc tải về từ trang web của SIEMENS hoặc yêu cầu từ thanhthienphu.vn. Datasheet sẽ cung cấp sơ đồ màu dây hoặc số chân tương ứng với các tín hiệu:

• Nguồn cấp (+V / Vcc / UB): Thường là dây màu Nâu (Brown). Kết nối với cực dương (+) của nguồn DC (10-30V).
• Nguồn cấp (0V / GND): Thường là dây màu Trắng (White) hoặc Xanh dương (Blue). Kết nối với cực âm (-) của nguồn DC.
• Kênh A (Channel A / K1): Dây tín hiệu xung thứ nhất. Thường là màu Xanh lá (Green).
• Kênh B (Channel B / K2): Dây tín hiệu xung thứ hai, lệch pha 90 độ so với kênh A. Thường là màu Vàng (Yellow).
• Kênh Z (Zero Pulse / Reference / K0): Dây tín hiệu điểm tham chiếu (nếu có). Thường là màu Hồng (Pink) hoặc Xám (Gray).
• Chân chống nhiễu (Shield / Screen): Lớp vỏ bọc kim loại của cáp. Thường được nối với đất (PE – Protective Earth) tại đầu tủ điện hoặc bộ điều khiển để tăng khả năng chống nhiễu. Quan trọng: Chỉ nên nối shield ở một đầu cáp (thường là đầu nhận tín hiệu) để tránh tạo vòng lặp mass (ground loop).

Lưu ý: Màu dây có thể thay đổi tùy theo lô sản xuất hoặc phiên bản cụ thể. Luôn luôn ưu tiên thông tin trong datasheet của chính mã sản phẩm bạn đang sử dụng.

Bước 2: Chuẩn bị Dây dẫn và Đầu nối

• Nếu encoder sử dụng cáp chờ, tuốt vỏ dây cẩn thận, đảm bảo lõi đồng không bị đứt gãy.
• Nếu sử dụng đầu nối (connector M12, M23…), đảm bảo bạn có đầu nối cái (female) tương ứng và biết sơ đồ chân của đầu nối đó.
• Sử dụng dây nối dài (nếu cần) có chất lượng tốt, tiết diện phù hợp và có lớp chống nhiễu.

Bước 3: Thực hiện Kết nối Điện

Kết nối nguồn: Nối dây +V vào nguồn dương DC (10-30V), dây 0V vào nguồn âm DC. Đảm bảo nguồn cấp ổn định, đúng điện áp và đủ công suất.

Kết nối tín hiệu: Nối các dây tín hiệu A, B, Z (nếu sử dụng) vào các ngõ vào số (Digital Input) tương ứng trên PLC, Drive hoặc bộ đếm tốc độ cao (High-Speed Counter – HSC). Đảm bảo các ngõ vào này tương thích với chuẩn tín hiệu HTL.

• Đối với PLC SIEMENS S7-1200/1500, thường sử dụng các module HSC chuyên dụng hoặc cấu hình các ngõ vào tốc độ cao tích hợp sẵn.
• Đối với Biến tần (VFD), kết nối vào các ngõ vào xung (Pulse Input) theo tài liệu của biến tần.

Kết nối chống nhiễu: Nối dây Shield vào điểm nối đất (PE) của tủ điện hoặc vỏ thiết bị điều khiển.

Bước 4: Kiểm tra và Cấu hình

Kiểm tra lại toàn bộ các kết nối xem đã đúng sơ đồ và chắc chắn chưa.

Cấp nguồn cho encoder và hệ thống.

Sử dụng phần mềm lập trình PLC hoặc công cụ cấu hình Drive để:

• Cấu hình ngõ vào HSC: Chọn đúng loại tín hiệu (HTL), chế độ đếm (ví dụ: đếm 2 pha A/B để xác định chiều quay – Quadrature decoding), cài đặt độ phân giải (1024 ppr).
• Kiểm tra tín hiệu: Quan sát giá trị đếm xung trong phần mềm khi quay trục encoder bằng tay. Giá trị phải tăng/giảm đều đặn tương ứng với chiều quay. Kiểm tra tín hiệu Z có xuất hiện đúng một lần mỗi vòng quay hay không.

Nếu tín hiệu không ổn định hoặc sai, kiểm tra lại nguồn cấp, các kết nối, khả năng nhiễu và cấu hình phần mềm.

Việc kết nối thành công Bộ mã hóa vòng quay SIEMENS 1XP8012-10/1024 là nền tảng để khai thác tối đa hiệu năng của nó. Nếu gặp bất kỳ khó khăn nào trong quá trình lắp đặt hoặc cấu hình, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để nhận được sự hỗ trợ chuyên nghiệp và kịp thời.

(D – Desire)

4. Ứng dụng của Bộ mã hóa vòng quay Encoder Siemens 1XP8012-10/1024

Ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):

• Điều khiển tốc độ và vị trí băng tải: Đảm bảo tốc độ di chuyển sản phẩm ổn định, đồng bộ giữa các công đoạn, định vị chính xác sản phẩm tại các trạm xử lý (đóng gói, dán nhãn, kiểm tra…). Encoder 1024 ppr cung cấp đủ độ chính xác cho hầu hết các ứng dụng băng tải.
• Máy CNC và Máy công cụ: Đo lường chính xác vị trí trục chính, bàn máy (trục X, Y, Z), tốc độ cắt gọt, đảm bảo độ chính xác gia công sản phẩm cơ khí.
• Máy đóng gói: Đồng bộ hóa các cơ cấu chấp hành (dao cắt, bộ cấp liệu, tay gắp…), định lượng chính xác chiều dài bao bì.
• Máy dệt: Kiểm soát tốc độ và sức căng sợi, đảm bảo chất lượng vải đồng đều.
• Robot công nghiệp: Xác định vị trí các khớp quay của cánh tay robot, thực hiện các thao tác lắp ráp, hàn, sơn… một cách chính xác.

Ngành Xây dựng (Nhà máy, Khu công nghiệp):

• Hệ thống thang máy và thang cuốn: Giám sát tốc độ và vị trí cabin, đảm bảo vận hành êm ái, dừng tầng chính xác và an toàn.
• Cần trục và thiết bị nâng hạ: Đo góc quay của cần trục, chiều dài cáp thả ra, giới hạn hành trình an toàn.
• Máy trộn bê tông: Kiểm soát tốc độ quay của thùng trộn, đảm bảo chất lượng bê tông.

Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):

• Tuabin gió: Đo tốc độ quay của rotor và góc quay của cánh (pitch control), tối ưu hóa hiệu suất phát điện và bảo vệ tuabin trong điều kiện gió mạnh.
• Hệ thống theo dõi mặt trời (Solar Tracking): Điều khiển góc nghiêng của tấm pin mặt trời để luôn hướng về phía mặt trời, tối đa hóa lượng năng lượng thu được.
• Van điều khiển và bơm công nghiệp: Phản hồi vị trí của van hoặc tốc độ của bơm trong các hệ thống đường ống dẫn dầu, khí, nước.

Ngành Tự động hóa (Dây chuyền lắp ráp, Robot):

• Đo chiều dài sản phẩm: Sử dụng kết hợp với bánh xe đo chuyên dụng để cắt vật liệu (giấy, vải, kim loại tấm…) theo chiều dài chính xác.
• Hệ thống lưu trữ tự động (AS/RS): Định vị chính xác vị trí của xe tự hành hoặc cần cẩu trong kho hàng.
• Máy in công nghiệp: Đồng bộ hóa tốc độ giấy và trục in.

5. Khắc phục một số Lỗi Thường gặp với Encoder Siemens 1XP8012-10/1024

Tình huống 1: Encoder không có tín hiệu ra (Không đếm xung)

Bước 1: Kiểm tra Nguồn cấp:

• Dùng đồng hồ vạn năng (VOM) đo điện áp giữa chân +V (Nâu) và 0V (Trắng/Xanh) tại đầu nối của encoder. Đảm bảo điện áp nằm trong dải cho phép (10-30 VDC) và ổn định.
• Kiểm tra cầu chì, aptomat (CB) cấp nguồn cho encoder.
• Kiểm tra chất lượng kết nối dây nguồn, đảm bảo không bị lỏng lẻo, đứt ngầm.

Bước 2: Kiểm tra Kết nối Tín hiệu:

• Xem lại sơ đồ đấu dây và đảm bảo các dây tín hiệu A, B (và Z nếu dùng) được kết nối đúng vào các ngõ vào của PLC/Drive.
• Kiểm tra xem các đầu nối (terminal) có được siết chặt hay không.
• Kiểm tra cáp tín hiệu có bị đứt, dập hoặc chập chờn không.

Bước 3: Kiểm tra Cài đặt Phần mềm:

• Đảm bảo ngõ vào HSC trên PLC/Drive đã được cấu hình đúng (chọn đúng loại encoder, tín hiệu HTL, chế độ đếm).
• Kiểm tra xem ngõ vào có bị vô hiệu hóa (disable) trong phần mềm không.

Bước 4: Kiểm tra Cơ khí:

Đảm bảo trục encoder quay được khi đối tượng đo chuyển động. Kiểm tra khớp nối (coupling) có bị lỏng hoặc gãy không.

Bước 5: Thử thay thế (Nếu có thể): Nếu có một encoder tương tự đang hoạt động tốt, thử thay thế để xác định lỗi do encoder hay do hệ thống.

Tình huống 2: Tín hiệu ra bị sai, đếm xung không đúng hoặc nhảy loạn

Bước 1: Kiểm tra Nhiễu Điện từ:

• Đây là nguyên nhân phổ biến. Đảm bảo cáp encoder được đi riêng biệt, tránh xa các cáp động lực công suất lớn (cáp motor, biến tần).
• Kiểm tra việc nối đất chống nhiễu (Shield) đã đúng cách chưa (chỉ nối một đầu).
• Xem xét sử dụng các bộ lọc nhiễu (ferrite core) kẹp vào cáp encoder.

Bước 2: Kiểm tra Rung động Cơ khí:

• Rung động quá mức có thể làm sai lệch tín hiệu. Kiểm tra tình trạng cơ khí của máy, độ cân bằng động của trục quay, tình trạng ổ bi của động cơ hoặc bộ phận truyền động.
• Đảm bảo encoder được gá lắp chắc chắn.

Bước 3: Kiểm tra Điện áp Nguồn:

Điện áp nguồn không ổn định, sụt áp hoặc nhiễu cũng có thể gây ra lỗi tín hiệu. Kiểm tra lại chất lượng nguồn cấp.

Bước 4: Kiểm tra Cài đặt Độ phân giải:

Đảm bảo độ phân giải cài đặt trong PLC/Drive (1024 ppr) khớp với thông số của encoder.

Bước 5: Kiểm tra Tốc độ Quay:

Nếu tốc độ quay vượt quá tần số đáp ứng tối đa của encoder (thường rất cao với 1XP8012), tín hiệu có thể bị mất hoặc sai.

Tình huống 3: Tín hiệu chập chờn, lúc có lúc không

Bước 1: Kiểm tra Kết nối Vật lý:

Đây là nguyên nhân hàng đầu. Kiểm tra kỹ lưỡng tất cả các điểm nối dây, đầu cốt, giắc cắm. Đảm bảo tiếp xúc tốt, không bị oxy hóa hoặc lỏng lẻo. Lắc nhẹ dây cáp xem tín hiệu có bị ảnh hưởng không.

Bước 2: Kiểm tra Cáp Dẫn:

Cáp có thể bị đứt ngầm bên trong do bị uốn cong nhiều lần hoặc bị kéo căng. Dùng đồng hồ đo thông mạch từng lõi dây.

Bước 3: Kiểm tra Nhiệt độ Môi trường:

Nhiệt độ quá cao hoặc quá thấp so với dải hoạt động có thể ảnh hưởng đến linh kiện điện tử bên trong.
