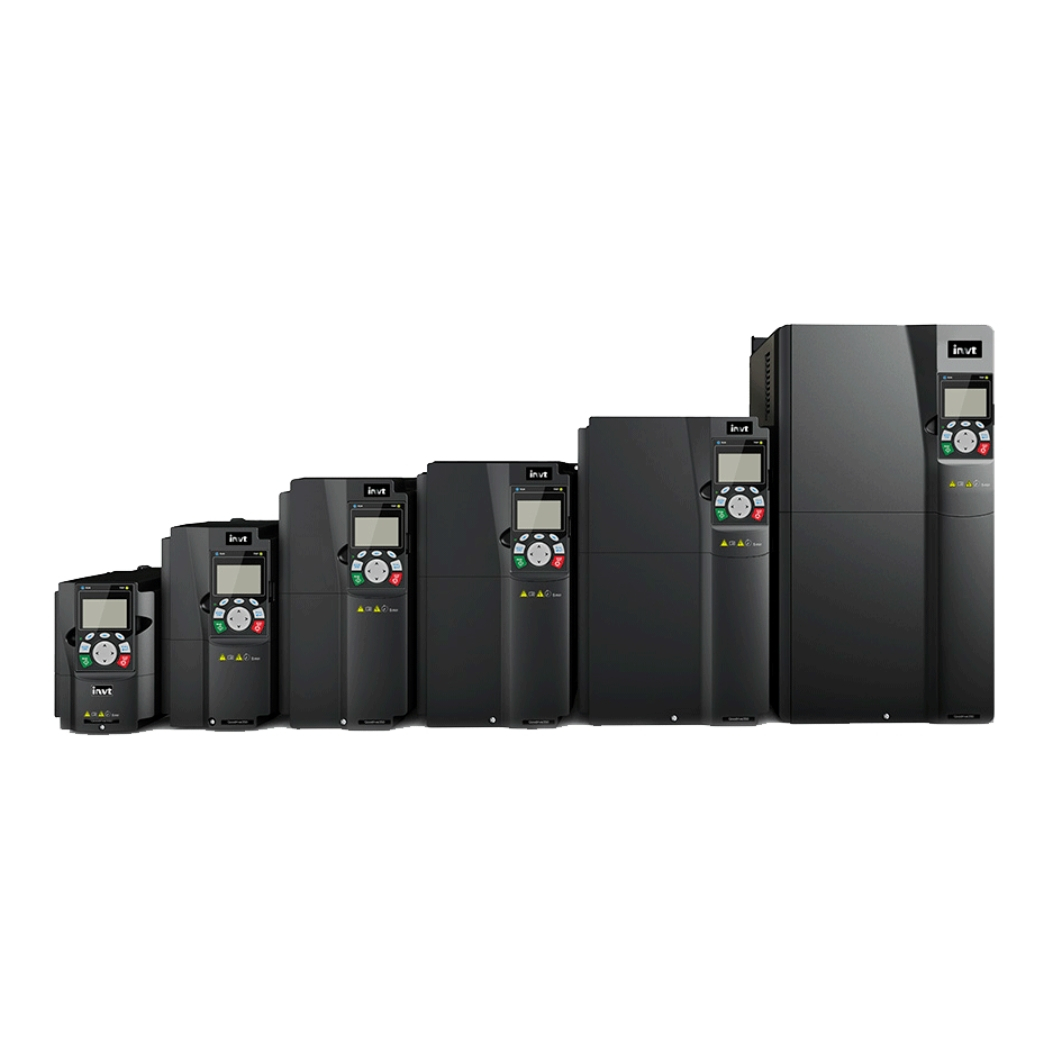

GD350A-7R5G/011P-4 Biến tần INVT 3AC 380-440V 7.5/11kW, trái tim của hệ thống truyền động, mang đến giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và tiết kiệm năng lượng vượt trội cho các ứng dụng công nghiệp đa dạng.
thanhthienphu.vn tự hào là nhà cung cấp biến tần INVT chính hãng, cùng bạn kiến tạo những giải pháp tự động hóa tối ưu, nâng tầm hiệu suất và chinh phục thành công.
1. Thông Tin Chi Tiết Về GD350A-7R5G/011P-4 Biến tần INVT 3AC 380-440V 7.5/11kW
| Đặc điểm | Chi tiết |
|---|---|
| Tên sản phẩm | GD350A-7R5G/011P-4 Biến tần INVT |
| Dòng sản phẩm | Goodrive350A (GD350A |
| Hãng sản xuất | INVT (Shenzhen INVT Electric Co., Ltd.) |
| Xuất xứ | Trung Quốc (Công nghệ và tiêu chuẩn châu Âu) |
| Điện áp đầu vào | 3 pha, 380-440V AC, 50/60Hz |
| Công suất định mức | 7.5kW (cho tải nặng) / 11kW (cho tải bơm quạt) |
| Dòng điện đầu ra định mức | 17.5A (7.5kW) / 25A (11kW) |
| Dải tần số đầu ra | 0-600Hz (điều khiển vector vòng hở) / 0-120Hz (điều khiển vector vòng kín) |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 1 giây |
| Cấp bảo vệ | IP20 (bảo vệ chống bụi và vật rắn có kích thước lớn hơn 12.5mm) |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Giao tiếp truyền thông | Modbus RTU (RS485), CANopen (tùy chọn) |
| Kích thước (WxHxD) | 180 x 320 x 220 mm |
| Trọng lượng | 8 kg (ước lượng) |
| Tiêu chuẩn | CE, RoHS, UL (tùy chọn) |
| Bảo hành | 24 tháng |
2. Cấu Tạo GD350A-7R5G/011P-4 Biến tần INVT 3AC 380-440V 7.5/11kW
Biến tần INVT GD350A-7R5G/011P-4 được thiết kế với cấu trúc tinh vi và khoa học, bao gồm các thành phần chính sau:
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter): Sử dụng các van bán dẫn công suất (IGBT) để chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
- Bộ lọc (Filter): Giảm thiểu sóng hài và nhiễu điện từ, đảm bảo chất lượng điện năng cung cấp cho động cơ và hệ thống.
- Bộ điều khiển (Controller): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển (V/F, SVC, VC) để điều chỉnh tốc độ và mô-men xoắn của động cơ.
- Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch…
- Giao diện người dùng (HMI): Màn hình hiển thị và bàn phím (hoặc màn hình cảm ứng) cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi.
- Cổng giao tiếp truyền thông (Communication Port): Hỗ trợ các giao thức truyền thông như Modbus RTU (RS485) và CANopen (tùy chọn), cho phép kết nối với hệ thống điều khiển trung tâm (PLC, SCADA).
3. Các Tính Năng Chính Của GD350A-7R5G/011P-4 Biến tần INVT 3AC 380-440V 7.5/11kW
Biến tần INVT GD350A-7R5G/011P-4 được tích hợp nhiều tính năng tiên tiến, mang lại hiệu suất vượt trội và sự linh hoạt tối đa cho các ứng dụng công nghiệp:
Điều khiển Vector vòng kín (VC) và vòng hở (SVC):
- VC: Cung cấp khả năng điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng các yêu cầu khắt khe của các ứng dụng tải nặng, như máy công cụ, cần trục…
- SVC: Đơn giản hóa quá trình cài đặt và vận hành, phù hợp với các ứng dụng không yêu cầu độ chính xác quá cao, như bơm, quạt…
Điều khiển V/F đa điểm:
Cho phép người dùng tùy chỉnh đường cong V/F để tối ưu hóa hiệu suất của động cơ ở các tốc độ khác nhau.
Chức năng PID tích hợp:
Điều khiển tự động các thông số quá trình (áp suất, lưu lượng, nhiệt độ…) mà không cần bộ điều khiển PID bên ngoài.
Chức năng PLC đơn giản:
Cho phép người dùng lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
Chế độ tiết kiệm năng lượng:
Tự động điều chỉnh điện áp và tần số đầu ra để giảm thiểu tiêu thụ điện năng khi động cơ hoạt động ở tải nhẹ.
Chức năng bảo vệ toàn diện:
Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch…
Giao diện thân thiện với người dùng:
Màn hình hiển thị LCD rõ ràng, bàn phím dễ sử dụng, hỗ trợ nhiều ngôn ngữ.
Khả năng kết nối mạng:
Hỗ trợ các giao thức truyền thông Modbus RTU (RS485) và CANopen (tùy chọn), cho phép tích hợp dễ dàng vào hệ thống điều khiển trung tâm.
Tính năng tự động dò thông số động cơ (Auto-tuning):
Giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất của hệ thống.
Chức năng điều khiển đa tốc độ:
Cho phép người dùng cài đặt nhiều cấp tốc độ khác nhau cho động cơ.
4. Hướng Dẫn Kết Nối GD350A-7R5G/011P-4 Với Phần Mềm
Để kết nối biến tần INVT GD350A với phần mềm giám sát và điều khiển, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows (7, 8, 10 hoặc 11).
- Phần mềm giám sát và điều khiển biến tần INVT (có thể tải xuống từ trang web của INVT hoặc thanhthienphu.vn).
- Cáp kết nối USB-RS485 (hoặc cáp chuyển đổi USB-CAN nếu sử dụng giao tiếp CANopen).
- Biến tần INVT GD350A-7R5G/011P-4 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
- Kết nối một đầu của cáp USB-RS485 vào cổng USB của máy tính.
- Kết nối đầu còn lại của cáp vào cổng RS485 trên biến tần (thường được đánh dấu là A, B hoặc +, -).
- Nếu sử dụng giao tiếp CANopen, hãy kết nối cáp USB-CAN vào cổng USB của máy tính và cổng CAN trên biến tần.
Cài đặt phần mềm:
- Chạy file cài đặt phần mềm và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm.
Thiết lập kết nối:
- Trong phần mềm, chọn loại biến tần là GD350A.
- Chọn cổng COM tương ứng với cổng USB mà bạn đã kết nối cáp.
- Chọn tốc độ baud (baud rate) phù hợp với cài đặt trên biến tần (thường là 9600, 19200 hoặc 38400 bps).
- Chọn địa chỉ Modbus của biến tần (thường là 1).
- Nhấn nút “Connect” hoặc “Kết nối” để thiết lập kết nối.
Giám sát và điều khiển:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Giám sát các thông số hoạt động của biến tần (tần số, điện áp, dòng điện, tốc độ, mô-men xoắn…).
- Điều khiển biến tần (khởi động, dừng, thay đổi tốc độ, đảo chiều quay…).
- Cài đặt các thông số của biến tần.
- Chẩn đoán lỗi và xem lịch sử hoạt động.
5. Cách Lập Trình GD350A-7R5G/011P-4 Biến tần INVT 3AC 380-440V 7.5/11kW
Việc lập trình biến tần INVT GD350A có thể được thực hiện thông qua bàn phím và màn hình tích hợp trên biến tần, hoặc thông qua phần mềm giám sát và điều khiển trên máy tính.
Dưới đây là hướng dẫn cơ bản về cách lập trình biến tần bằng bàn phím:
Truy cập vào chế độ lập trình:
- Nhấn nút “PRG” (Program) trên bàn phím để vào chế độ lập trình.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “SET” (Enter) để vào nhóm thông số đó.
Thay đổi giá trị thông số:
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến thông số cần thay đổi.
- Nhấn nút “SET” để vào chế độ chỉnh sửa giá trị.
- Sử dụng các nút mũi tên lên/xuống để tăng/giảm giá trị.
- Nhấn nút “SET” để lưu giá trị mới.
Thoát khỏi chế độ lập trình:
Nhấn nút “PRG” để thoát khỏi chế độ lập trình và trở về màn hình hiển thị thông số hoạt động.
Ví dụ: Để thay đổi tần số đầu ra của biến tần, bạn cần thực hiện các bước sau:
- Nhấn nút “PRG”.
- Sử dụng các nút mũi tên để di chuyển đến nhóm thông số “F0” (Function Code 0).
- Nhấn nút “SET”.
- Sử dụng các nút mũi tên để di chuyển đến thông số “F0.00” (Frequency Command Source).
- Nhấn nút “SET”.
- Sử dụng các nút mũi tên để chọn nguồn lệnh tần số (ví dụ: 0 cho bàn phím, 1 cho cổng truyền thông).
- Nhấn nút “SET” để lưu.
- Sử dụng nút mũi tên để di chuyển đến thông số F0.01 (Tần số)
- Nhấn nút “SET”.
- Sử dụng các nút mũi tên để thay đổi tần số mong muốn (ví dụ: 50.00 Hz).
- Nhấn nút “SET” để lưu.
- Nhấn nút “PRG” để thoát.
6. Khắc Phục Một Số Lỗi Thường Gặp Với GD350A-7R5G/011P-4
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Mô-men quán tính tải quá lớn, thời gian tăng tốc quá ngắn, điện áp lưới quá thấp. | Tăng thời gian tăng tốc, giảm tải, kiểm tra điện áp lưới, kiểm tra thông số động cơ. |
| OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải có quán tính lớn. | Tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần). |
| OC3 | Quá dòng khi tốc độ không đổi | Tải đột ngột tăng, điện áp lưới quá thấp, động cơ bị kẹt. | Kiểm tra tải, kiểm tra điện áp lưới, kiểm tra động cơ. |
| OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, thời gian tăng tốc quá ngắn. | Giảm thời gian tăng tốc, kiểm tra điện áp lưới. |
| OV2 | Quá áp khi giảm tốc | Thời gian giảm tốc quá ngắn, tải có quán tính lớn, điện áp lưới quá cao. | Tăng thời gian giảm tốc, sử dụng điện trở hãm (nếu cần), kiểm tra điện áp lưới. |
| OV3 | Quá áp khi tốc độ không đổi | Điện áp lưới quá cao, tải đột ngột giảm. | Kiểm tra điện áp lưới, kiểm tra tải. |
| OL1 | Quá tải biến tần | Tải vượt quá công suất định mức của biến tần. | Giảm tải, chọn biến tần có công suất lớn hơn. |
| OL2 | Quá tải động cơ | Tải vượt quá công suất định mức của động cơ. | Giảm tải, chọn động cơ có công suất lớn hơn. |
| EF | Lỗi giao tiếp | Cáp kết nối bị lỏng, cài đặt thông số truyền thông không đúng, nhiễu điện từ. | Kiểm tra cáp kết nối, kiểm tra cài đặt thông số truyền thông, sử dụng cáp chống nhiễu. |
| LU | Điện áp thấp (Under Voltage) | Điện áp nguồn cấp không đủ, sụt áp trên đường dây. | Kiểm tra điện áp nguồn cấp, kiểm tra dây dẫn, sử dụng bộ ổn áp (nếu cần). |
