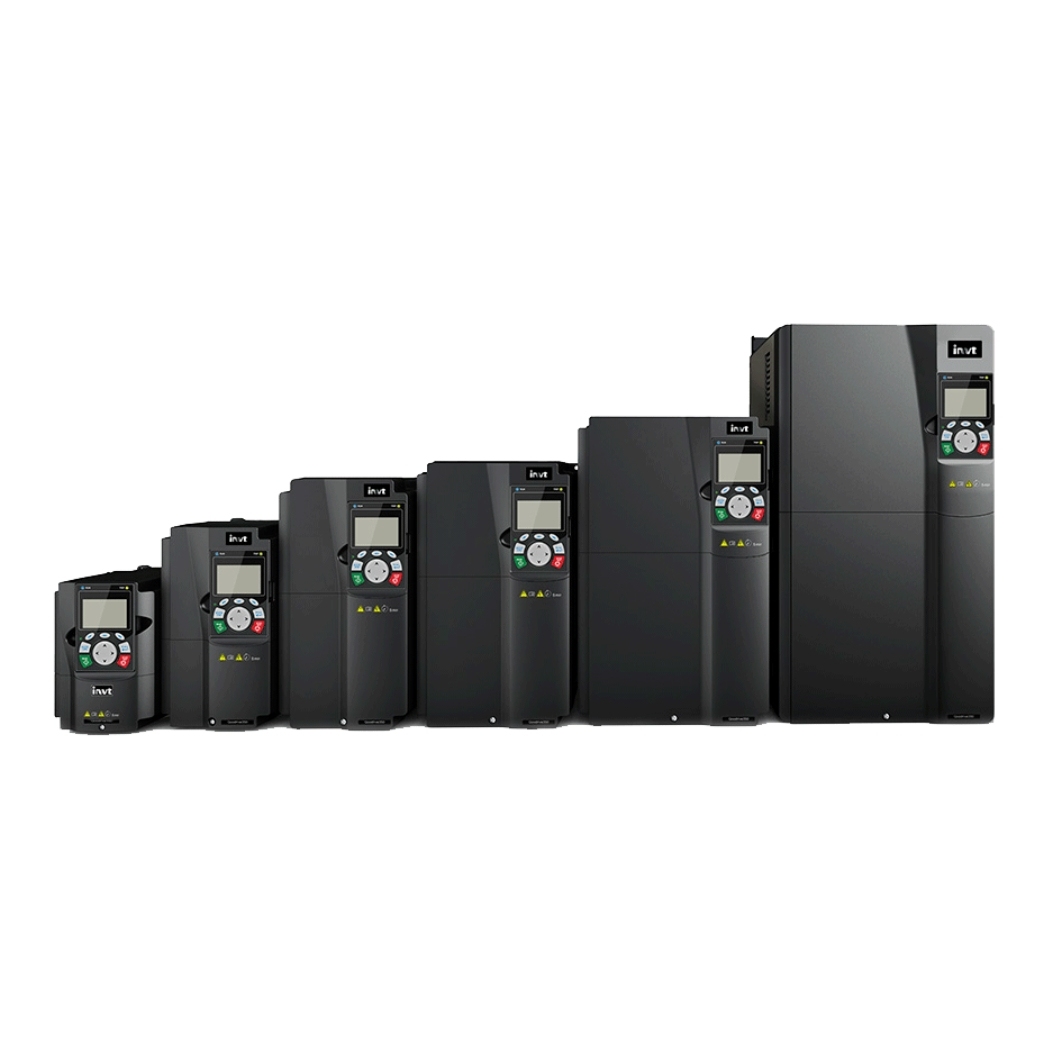

GD350A-030G/037P-4 Biến tần INVT 3AC 380-440V 30/37kW, giải pháp truyền động vượt trội, mang đến khả năng kiểm soát tốc độ động cơ chính xác, tiết kiệm năng lượng và nâng cao hiệu suất cho hệ thống máy móc của bạn.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ biến tần chất lượng, mà còn đồng hành cùng bạn tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và gia tăng lợi nhuận, bằng kinh nghiệm và sự tận tâm trong từng dự án, đảm bảo sự vận hành ổn định của dây chuyền, máy móc.
1. Thông tin chi tiết về GD350A-030G/037P-4 Biến tần INVT 3AC 380-440V 30/37kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | GD350A-030G/037P-4 Biến tần INVT |
| Dòng sản phẩm | Goodrive350A (GD350A) |
| Hãng sản xuất | INVT (Shenzhen INVT Electric Co., Ltd.) |
| Điện áp đầu vào | 3 pha, 380-440V AC |
| Tần số đầu vào | 50/60 Hz |
| Công suất | 30kW (tải nặng) / 37kW (tải nhẹ) |
| Dòng điện đầu ra | 60A (tải nặng) / 75A (tải nhẹ) |
| Dải tần số đầu ra | 0-400 Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 480 x 260 x 285 mm |
| Trọng lượng | ~ 25 kg |
| Tiêu chuẩn | CE, RoHS, TUV |
2. Cấu tạo GD350A-030G/037P-4 Biến tần INVT 3AC 380-440V 30/37kW
Biến tần INVT GD350A-030G/037P-4 được thiết kế với cấu trúc khoa học và các thành phần chất lượng cao, đảm bảo độ bền và hiệu suất hoạt động ổn định với:
Khối nguồn:
Cung cấp nguồn điện cho toàn bộ hệ thống biến tần.
Khối chỉnh lưu (Rectifier):
Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
Khối nghịch lưu (Inverter):
Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) với tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ.
Khối điều khiển (Control Unit):
Bộ não của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu và giao tiếp với người dùng. Bao gồm:
- Bộ vi xử lý (Microprocessor): Xử lý các thuật toán điều khiển phức tạp.
- Bộ nhớ (Memory): Lưu trữ chương trình điều khiển và các thông số cài đặt.
- Mạch giao tiếp (Communication Interface): Kết nối với các thiết bị ngoại vi như máy tính, màn hình HMI, PLC.
Khối công suất (Power Module):
Chứa các linh kiện bán dẫn công suất (IGBT) thực hiện việc đóng cắt dòng điện để tạo ra điện áp đầu ra.
Hệ thống làm mát (Cooling System):
Tản nhiệt cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định ở nhiệt độ cho phép. Thường sử dụng quạt tản nhiệt hoặc hệ thống làm mát bằng chất lỏng.
Màn hình hiển thị và bàn phím (Display and Keypad):
Giao diện người dùng để cài đặt thông số, theo dõi trạng thái hoạt động và điều khiển biến tần.
Các cổng kết nối (I/O Terminals):
Kết nối với các thiết bị ngoại vi như cảm biến, công tắc, nút nhấn, đèn báo.
Vỏ bảo vệ (Enclosure):
Bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
3. Các tính năng chính của GD350A-030G/037P-4 Biến tần INVT 3AC 380-440V 30/37kW
Điều khiển Vector không cảm biến (SVC) và điều khiển Vector vòng kín (FVC) tiên tiến:
Biến tần INVT GD350A-030G/037P-4 vượt trội với khả năng điều khiển vector không cảm biến (SVC) và điều khiển vector vòng kín (FVC), mang lại hiệu suất vận hành ưu việt cho các ứng dụng đòi hỏi độ chính xác và moment xoắn cao.
- SVC: Cho phép điều khiển moment và tốc độ động cơ chính xác mà không cần sử dụng cảm biến tốc độ (encoder). Điều này giúp giảm chi phí lắp đặt và bảo trì, đồng thời tăng độ tin cậy của hệ thống.
- FVC: Sử dụng tín hiệu phản hồi từ encoder để điều khiển chính xác vị trí, tốc độ và moment của động cơ. FVC đáp ứng tốt các yêu cầu khắt khe của các ứng dụng như máy công cụ CNC, máy in, cần trục.
Khả năng chịu quá tải vượt trội:
Trong môi trường công nghiệp, việc quá tải là điều khó tránh khỏi.
Biến tần GD350A-030G/037P-4 được thiết kế để chịu được tình trạng quá tải cao trong thời gian ngắn, đảm bảo hệ thống không bị gián đoạn:
- 150% dòng định mức trong 60 giây.
- 180% dòng định mức trong 10 giây.
- 200% dòng định mức trong 2 giây.
Tích hợp sẵn bộ lọc EMC:
Nhiễu điện từ (EMC) là một vấn đề phổ biến trong môi trường công nghiệp, có thể gây ra sự cố cho các thiết bị điện tử.
Biến tần GD350A-030G/037P-4 được tích hợp sẵn bộ lọc EMC, giúp giảm thiểu nhiễu điện từ, đảm bảo hoạt động ổn định và tuân thủ các tiêu chuẩn về EMC.
Chức năng bảo vệ toàn diện:
An toàn luôn là ưu tiên hàng đầu. Biến tần GD350A-030G/037P-4 được trang bị đầy đủ các chức năng bảo vệ:
- Bảo vệ quá dòng.
- Bảo vệ quá áp.
- Bảo vệ thấp áp.
- Bảo vệ quá nhiệt.
- Bảo vệ mất pha.
- Bảo vệ chạm đất.
- Bảo vệ ngắn mạch.
Hỗ trợ nhiều chuẩn truyền thông:
Việc tích hợp vào hệ thống tự động hóa trở nên dễ dàng hơn bao giờ hết với khả năng hỗ trợ nhiều chuẩn truyền thông của GD350A-030G/037P-4:
- Modbus RTU.
- PROFIBUS DP (tùy chọn).
- CANopen (tùy chọn).
- Ethernet/IP (tùy chọn).
- PROFINET (tùy chọn).
Dễ dàng cài đặt và vận hành:
Giao diện thân thiện, màn hình LCD hiển thị rõ ràng và bàn phím trực quan giúp việc cài đặt và vận hành biến tần GD350A-030G/037P-4 trở nên đơn giản hơn bao giờ hết.
Ngoài ra, phần mềm hỗ trợ cài đặt trên máy tính giúp người dùng dễ dàng cấu hình và giám sát biến tần.
4. Hướng dẫn kết nối GD350A-030G/037P-4 với phần mềm
Để kết nối biến tần INVT GD350A-030G/037P-4 với phần mềm, bạn cần chuẩn bị:
Máy tính:
Có cài đặt hệ điều hành Windows (Windows 7 trở lên).
Phần mềm:
Tải về phần mềm INVT Studio từ trang web chính thức của INVT (hoặc liên hệ thanhthienphu.vn để được hỗ trợ).
Cáp kết nối:
- Cáp USB: Sử dụng cổng USB trên biến tần và máy tính (nếu biến tần hỗ trợ).
- Cáp RS485: Sử dụng cổng RS485 trên biến tần và bộ chuyển đổi USB-RS485 để kết nối với máy tính.
Biến tần: INVT GD350A-030G/037P-4.
Các bước thực hiện:
Kết nối phần cứng:
- Tắt nguồn điện của biến tần.
- Kết nối cáp USB hoặc cáp RS485 từ biến tần đến máy tính.
- Cấp nguồn cho biến tần.
Cài đặt phần mềm:
- Chạy file cài đặt INVT Studio trên máy tính.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Kết nối phần mềm với biến tần:
- Mở phần mềm INVT Studio.
- Chọn kiểu kết nối (USB hoặc COM Port tương ứng với cổng RS485).
- Chọn đúng model biến tần (GD350A-030G/037P-4).
- Chọn tốc độ baud (thường là 9600 hoặc 19200).
- Nhấn nút “Connect” (Kết nối).
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần và trạng thái hoạt động.
- Bạn có thể bắt đầu thực hiện các thao tác như cài đặt thông số, giám sát, điều khiển biến tần từ phần mềm.
5. Cách lập trình GD350A-030G/037P-4 Biến tần INVT 3AC 380-440V 30/37kW
Biến tần INVT GD350A-030G/037P-4 có thể được lập trình thông qua hai phương pháp chính:
Lập trình trực tiếp trên bàn phím và màn hình của biến tần:
- Truy cập vào menu: Nhấn nút “PRG” (Program) để vào chế độ lập trình.
- Chọn nhóm thông số: Sử dụng các phím mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Chọn thông số: Sử dụng các phím mũi tên trái/phải để chọn thông số cụ thể.
- Thay đổi giá trị: Nhấn nút “SET” (Enter) để vào chế độ chỉnh sửa giá trị. Sử dụng các phím mũi tên lên/xuống để thay đổi giá trị.
- Lưu thay đổi: Nhấn nút “SET” để lưu giá trị mới.
- Thoát khỏi chế độ lập trình: Nhấn nút “PRG” để quay lại chế độ hoạt động.
Lập trình thông qua phần mềm INVT Studio trên máy tính:
- Kết nối biến tần với máy tính như hướng dẫn ở phần trên.
- Mở phần mềm INVT Studio.
- Chọn “Parameter” (Thông số) để xem và chỉnh sửa các thông số của biến tần.
- Các thông số được chia thành các nhóm chức năng, giúp người dùng dễ dàng tìm kiếm và thay đổi.
- Sau khi thay đổi các thông số, nhấn nút “Write” (Ghi) để lưu các thay đổi vào biến tần.
6. Khắc phục một số lỗi thường gặp với GD350A-030G/037P-4
Trong quá trình sử dụng biến tần INVT GD350A-030G/037P-4, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| OC | Quá dòng | – Tải quá lớn.
– Thời gian tăng tốc quá ngắn. – Động cơ bị kẹt. – Thông số động cơ cài đặt không chính xác. |
– Kiểm tra tải và giảm tải nếu cần.
– Tăng thời gian tăng tốc. – Kiểm tra và giải phóng động cơ (nếu bị kẹt). – Kiểm tra và cài đặt lại thông số động cơ. |
| OV | Quá áp | – Điện áp lưới quá cao.
– Thời gian giảm tốc quá ngắn. – Điện trở xả không đủ hoặc bị hỏng (nếu có). |
– Kiểm tra điện áp lưới.
– Tăng thời gian giảm tốc. – Kiểm tra và thay thế điện trở xả (nếu cần). |
| LU | Thấp áp | – Điện áp lưới quá thấp.
– Mất điện tạm thời. |
– Kiểm tra điện áp lưới.
– Chờ đến khi có điện trở lại. |
| OH | Quá nhiệt | – Nhiệt độ môi trường quá cao.
– Quạt tản nhiệt bị hỏng hoặc bị chặn. – Tải quá lớn trong thời gian dài. |
– Đảm bảo môi trường thông thoáng.
– Kiểm tra và vệ sinh quạt tản nhiệt. – Giảm tải hoặc tăng kích thước biến tần. |
| EF | Lỗi giao tiếp | – Lỗi kết nối cáp truyền thông.
– Cài đặt thông số truyền thông không chính xác. |
– Kiểm tra cáp kết nối.
– Kiểm tra và cài đặt lại thông số truyền thông. |
| Err.01 | Lỗi EEPROM | – Lỗi bộ nhớ trong của biến tần. | – Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang tìm kiếm một giải pháp biến tần đáng tin cậy, hiệu suất cao và tiết kiệm năng lượng cho hệ thống của mình? Biến tần INVT GD350A-030G/037P-4 chính là sự lựa chọn hoàn hảo!
Tại thanhthienphu.vn, chúng tôi tự hào là nhà cung cấp biến tần INVT chính hãng, uy tín hàng đầu tại Việt Nam. Chúng tôi không chỉ cung cấp sản phẩm chất lượng mà còn mang đến dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của mình.
Lợi ích khi lựa chọn thanhthienphu.vn:
- Sản phẩm chính hãng: Cam kết 100% sản phẩm INVT chính hãng, đầy đủ CO, CQ.
- Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường, nhiều ưu đãi hấp dẫn.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về biến tần và ứng dụng.
- Hỗ trợ kỹ thuật 24/7: Sẵn sàng giải đáp mọi thắc mắc và hỗ trợ kỹ thuật kịp thời.
- Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo đúng tiến độ.
- Bảo hành chính hãng: Chế độ bảo hành uy tín, bảo trì định kỳ.
Hãy liên hệ ngay với thanhthienphu.vn qua:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
Chúng tôi luôn sẵn sàng lắng nghe và đồng hành cùng bạn trên con đường chinh phục hiệu suất!
