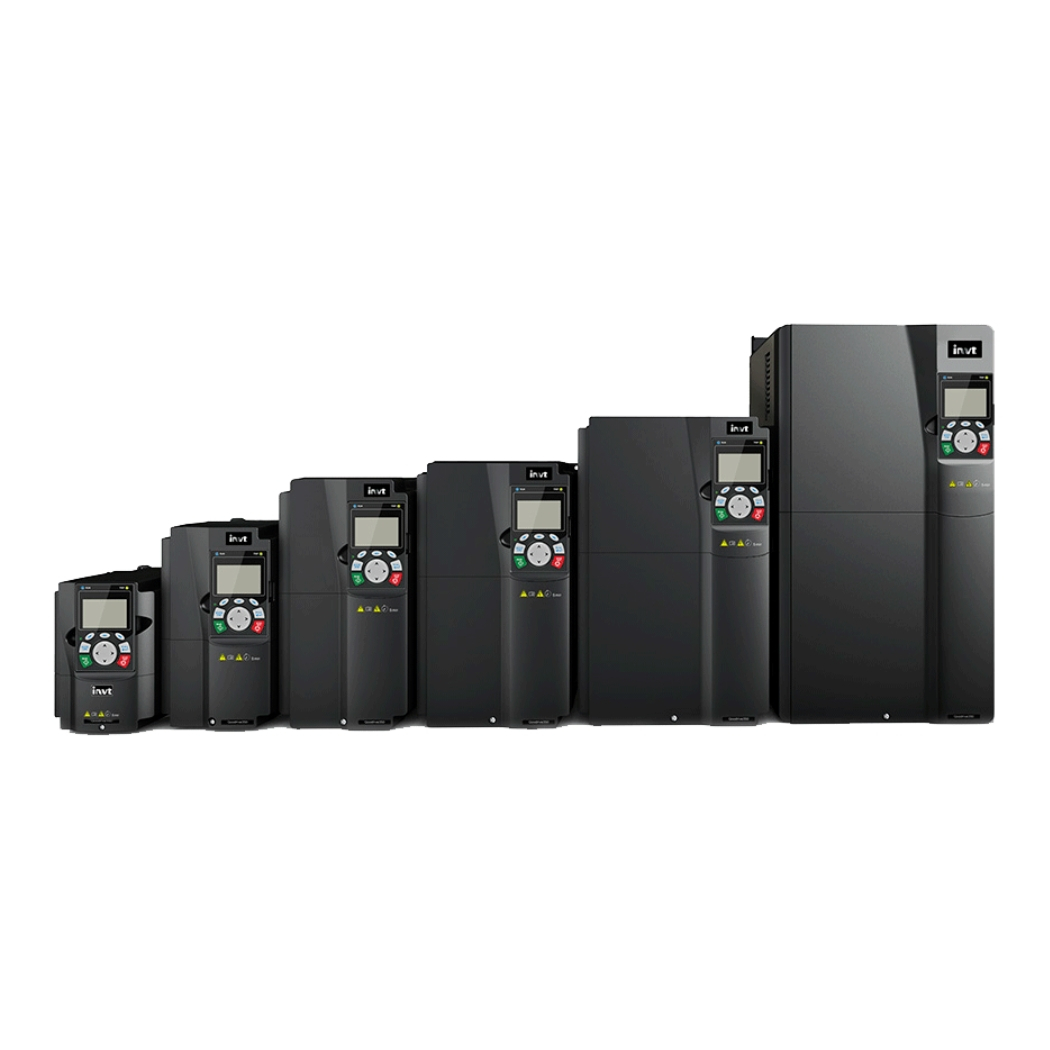

GD350A-018G/022P-4 Biến tần INVT 3AC 380-440V 18.5/22kW là giải pháp đột phá, nâng tầm hiệu suất cho hệ thống điều khiển động cơ của bạn, mang lại khả năng vận hành êm ái, tiết kiệm năng lượng và gia tăng tuổi thọ thiết bị.
Đến với thanhthienphu.vn, quý khách hàng không chỉ sở hữu bộ biến tần chất lượng vượt trội mà còn nhận được sự hỗ trợ tận tâm, chuyên nghiệp, giúp tối ưu hóa mọi quy trình sản xuất.
1. Thông tin chi tiết về GD350A-018G/022P-4 Biến tần INVT 3AC 380-440V 18.5/22kW
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Model | GD350A-018G/022P-4 |
| Hãng sản xuất | INVT |
| Điện áp đầu vào | 3 pha 380-440V |
| Công suất | 18.5kW (tải nặng) / 22kW (tải thường) |
| Dải tần số đầu ra | 0-400Hz |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Flux Vector Control) |
| Cấp bảo vệ | IP20 |
| Truyền thông | Modbus RTU (RS485) |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Kích thước (RxCxS) | 220 x 360 x 218 mm (ước lượng, có thể thay đổi tùy theo phiên bản cụ thể) |
| Trọng lượng | 12 kg (ước lượng) |
| Đơn giá | Liên hệ |
| Chứng nhận | CE, RoHS, TUV |
2. Cấu tạo GD350A-018G/022P-4 Biến tần INVT 3AC 380-440V 18.5/22kW
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) có tần số và biên độ điều chỉnh được.
- Bộ vi xử lý (Microprocessor): Trung tâm điều khiển của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu và giao tiếp với người dùng.
- Mạch điều khiển (Control Circuit): Nhận tín hiệu từ bộ vi xử lý và điều khiển hoạt động của các van bán dẫn trong khối nghịch lưu.
- Mạch bảo vệ (Protection Circuit): Giám sát các thông số hoạt động của biến tần và động cơ, bảo vệ hệ thống khỏi các sự cố như quá tải, quá áp, quá nhiệt, ngắn mạch.
- Màn hình hiển thị và bàn phím (HMI): Giao diện người dùng, cho phép cài đặt thông số, theo dõi trạng thái hoạt động và hiển thị các thông báo lỗi.
- Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định.
- Các cổng kết nối (Communication Ports): Cho phép kết nối biến tần với các thiết bị ngoại vi như máy tính, PLC, HMI thông qua các giao thức truyền thông như Modbus RTU.
- Vỏ bảo vệ: Vỏ máy được làm từ vật liệu chất lượng cao, bền bỉ và có khả năng chống chịu tốt với các yếu tố môi trường như bụi bẩn, độ ẩm.
3. Các tính năng chính của GD350A-018G/022P-4 Biến tần INVT 3AC 380-440V 18.5/22kW
Điều khiển V/F linh hoạt, đáp ứng mọi nhu cầu ứng dụng:
Biến tần GD350A-018G/022P-4 cung cấp chế độ điều khiển V/F (Voltage/Frequency) đa dạng, cho phép người dùng tùy chỉnh đường đặc tính V/F theo nhiều cách khác nhau:
- Đường V/F tuyến tính: Phù hợp cho các ứng dụng tải không đổi như bơm, quạt.
- Đường V/F bình phương: Thích hợp cho các ứng dụng tải có mô-men khởi động cao như máy nén khí, máy nghiền.
- Đường V/F tùy chỉnh: Cho phép người dùng tự định nghĩa đường đặc tính V/F để tối ưu hóa hiệu suất cho các ứng dụng đặc biệt.
Điều khiển Vector không cảm biến (SVC) – Hiệu suất vượt trội, không cần cảm biến tốc độ:
Chế độ điều khiển SVC (Sensorless Vector Control) là một bước tiến vượt bậc so với điều khiển V/F truyền thống. SVC sử dụng các thuật toán phức tạp để ước tính tốc độ và vị trí của rotor mà không cần sử dụng cảm biến tốc độ. Điều này mang lại nhiều lợi ích:
- Độ chính xác cao: Điều khiển tốc độ và mô-men xoắn chính xác hơn so với V/F.
- Đáp ứng nhanh: Phản ứng nhanh với thay đổi tải, giúp hệ thống vận hành ổn định.
- Mô-men khởi động cao: Khả năng khởi động mạnh mẽ, ngay cả với tải nặng.
- Tiết kiệm chi phí: Không cần lắp đặt và bảo trì cảm biến tốc độ.
Điều khiển Vector vòng kín (FVC) – Đỉnh cao của điều khiển động cơ:
Chế độ điều khiển FVC (Flux Vector Control) là chế độ điều khiển tiên tiến nhất, mang lại hiệu suất cao nhất cho các ứng dụng đòi hỏi độ chính xác và đáp ứng cực kỳ cao:
- Kiểm soát hoàn toàn: Điều khiển chính xác cả tốc độ và mô-men xoắn của động cơ.
- Đáp ứng siêu nhanh: Phản ứng tức thì với thay đổi tải, đảm bảo hệ thống vận hành ổn định tuyệt đối.
- Mô-men xoắn tối ưu: Duy trì mô-men xoắn ổn định ở mọi tốc độ, kể cả tốc độ thấp.
- Hiệu suất năng lượng tối ưu: Giảm thiểu tổn thất năng lượng, tiết kiệm điện năng tối đa.
Tích hợp bộ lọc EMC – Giảm nhiễu điện từ, bảo vệ hệ thống:
Bộ lọc EMC (Electromagnetic Compatibility) tích hợp giúp giảm thiểu nhiễu điện từ do biến tần phát ra, đảm bảo hệ thống hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác.
Chức năng PLC đơn giản – Tự động hóa các tác vụ cơ bản:
Biến tần GD350A-018G/022P-4 tích hợp chức năng PLC đơn giản, cho phép người dùng lập trình các tác vụ điều khiển cơ bản như:
- Điều khiển đa cấp tốc độ: Thay đổi tốc độ theo các mức đặt trước.
- Điều khiển thời gian: Chạy/dừng động cơ theo thời gian định sẵn.
- Điều khiển theo tín hiệu vào/ra: Điều khiển hoạt động của động cơ dựa trên các tín hiệu từ cảm biến hoặc công tắc.
Bảo vệ động cơ toàn diện – An toàn là trên hết:
Biến tần GD350A-018G/022P-4 được trang bị đầy đủ các tính năng bảo vệ, đảm bảo an toàn cho động cơ và hệ thống:
- Bảo vệ quá tải: Tự động ngắt khi động cơ hoạt động quá tải trong thời gian dài.
- Bảo vệ quá áp: Ngăn ngừa hư hỏng do điện áp quá cao.
- Bảo vệ quá nhiệt: Bảo vệ biến tần và động cơ khỏi hư hỏng do nhiệt độ quá cao.
- Bảo vệ ngắn mạch: Ngăn ngừa hư hỏng do ngắn mạch đầu ra.
- Bảo vệ mất pha: Phát hiện và ngắt khi mất một hoặc nhiều pha nguồn.
- Bảo vệ chạm đất: Phát hiện và ngắt khi có dòng rò xuống đất.
Giao diện thân thiện, dễ dàng cài đặt và vận hành:
Màn hình LCD hiển thị rõ ràng các thông số hoạt động, trạng thái lỗi và hướng dẫn cài đặt. Bàn phím trực quan, dễ sử dụng, giúp người dùng dễ dàng thao tác và cài đặt các thông số.
4. Hướng dẫn kết nối GD350A-018G/022P-4 với phần mềm
Để kết nối biến tần GD350A-018G/022P-4 với phần mềm, bạn cần chuẩn bị:
- Máy tính: Cài đặt hệ điều hành Windows (khuyến nghị Windows 7 trở lên).
- Phần mềm INVT Studio: Tải về từ trang web chính thức của INVT hoặc thanhthienphu.vn.
- Cáp kết nối: Cáp USB-RS485 hoặc cáp chuyển đổi USB-RS232 (tùy thuộc vào cổng giao tiếp của biến tần).
Các bước kết nối:
Cài đặt phần mềm INVT Studio:
Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
Kết nối cáp:
- Nếu sử dụng cáp USB-RS485: Cắm đầu USB vào máy tính, kết nối các dây RS485 (A, B) vào các chân tương ứng trên biến tần (thường được đánh dấu là A+, B- hoặc D+, D-).
- Nếu sử dụng cáp USB-RS232: Cắm đầu USB vào máy tính, kết nối đầu RS232 vào cổng COM trên biến tần (nếu có).
Cài đặt driver:
Nếu máy tính không tự nhận diện cáp kết nối, bạn cần cài đặt driver cho cáp. Driver thường được cung cấp kèm theo cáp hoặc có thể tải về từ trang web của nhà sản xuất cáp.
Mở phần mềm INVT Studio:
Chọn đúng model biến tần (GD350A-018G/022P-4).
Thiết lập kết nối:
- Chọn cổng COM tương ứng với cáp kết nối.
- Chọn tốc độ baud (thường là 9600, 19200 hoặc 115200).
- Chọn địa chỉ slave của biến tần (thường là 1).
- Nhấn nút “Connect” để kết nối.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của biến tần và phần mềm để biết thêm chi tiết.
- Đảm bảo rằng biến tần đã được cấp nguồn trước khi kết nối với phần mềm.
5. Cách lập trình GD350A-018G/022P-4 Biến tần INVT 3AC 380-440V 18.5/22kW
Lập trình trực tiếp trên bàn phím và màn hình hiển thị (HMI):
- Ưu điểm: Đơn giản, không cần thiết bị phụ trợ.
- Nhược điểm: Hạn chế về khả năng hiển thị và thao tác, khó lập trình các chức năng phức tạp.
Các bước cơ bản:
- Vào chế độ cài đặt: Nhấn nút “PRG” (hoặc “FUNC”) để vào chế độ cài đặt thông số.
- Chọn nhóm thông số: Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần thay đổi (ví dụ: P0, P1, P2…).
- Chọn thông số: Sử dụng các nút mũi tên trái/phải để chọn thông số cụ thể trong nhóm (ví dụ: P0.01, P0.02…).
- Thay đổi giá trị: Sử dụng các nút mũi tên lên/xuống để tăng/giảm giá trị của thông số.
- Lưu thay đổi: Nhấn nút “SET” (hoặc “ENT”) để lưu giá trị mới.
- Thoát chế độ cài đặt: Nhấn nút “PRG” (hoặc “FUNC”) để thoát khỏi chế độ cài đặt.
Lập trình bằng phần mềm INVT Studio (khuyến nghị):
- Ưu điểm: Giao diện trực quan, dễ sử dụng, hỗ trợ nhiều tính năng nâng cao, có thể sao lưu và phục hồi cấu hình.
- Nhược điểm: Cần máy tính và cáp kết nối.
Các bước cơ bản:
- Kết nối biến tần với phần mềm: Thực hiện theo hướng dẫn ở phần 4.
- Tạo project mới: Chọn model biến tần (GD350A-018G/022P-4).
- Đọc thông số từ biến tần: Nhấn nút “Read” để tải cấu hình hiện tại của biến tần lên phần mềm.
- Thay đổi thông số: Điều chỉnh các thông số theo yêu cầu của ứng dụng.
- Ghi thông số vào biến tần: Nhấn nút “Write” để tải cấu hình mới xuống biến tần.
- Kiểm tra hoạt động: Khởi động động cơ và kiểm tra xem biến tần có hoạt động đúng như mong muốn không.
Ví dụ: Cài đặt tần số chạy cho động cơ
Trên HMI:
- Nhấn nút “PRG”.
- Chọn nhóm P0.
- Chọn thông số P0.01 (Chế độ điều khiển tần số).
- Đặt giá trị là 0 (Điều khiển bằng tần số đặt).
- Chọn thông số P0.04 (Tần số đặt).
- Đặt giá trị mong muốn (ví dụ: 50.00 Hz).
- Nhấn nút “SET” để lưu.
Trên phần mềm INVT Studio:
- Kết nối với biến tần.
- Tìm đến thông số P0.01 (Chế độ điều khiển tần số).
- Đặt giá trị là 0.
- Tìm đến thông số P0.04 (Tần số đặt).
- Đặt giá trị mong muốn (ví dụ: 50.00 Hz).
- Nhấn nút “Write” để ghi thông số vào biến tần.
6. Khắc phục một số lỗi thường gặp với GD350A-018G/022P-4
Trong quá trình sử dụng biến tần GD350A-018G/022P-4, bạn có thể gặp phải một số lỗi.
Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| OC | Quá dòng (Overcurrent): Dòng điện đầu ra vượt quá giá trị cho phép. | Kiểm tra tải, kiểm tra động cơ, kiểm tra thông số cài đặt (giảm thời gian tăng/giảm tốc, tăng giới hạn dòng điện), kiểm tra kết nối dây. |
| OV | Quá áp (Overvoltage): Điện áp DC bus vượt quá giá trị cho phép. | Kiểm tra điện áp lưới, kiểm tra thông số cài đặt (giảm thời gian giảm tốc, tăng điện trở hãm), kiểm tra bộ hãm (nếu có). |
| OH | Quá nhiệt (Overheat): Nhiệt độ của biến tần hoặc động cơ quá cao. | Kiểm tra quạt làm mát, kiểm tra môi trường xung quanh (nhiệt độ, thông gió), kiểm tra tải, giảm tải hoặc tăng kích thước biến tần. |
| OL | Quá tải (Overload): Động cơ hoạt động quá tải trong thời gian dài. | Giảm tải, kiểm tra động cơ, kiểm tra thông số cài đặt (tăng thời gian cho phép quá tải, giảm tải). |
| EF | Lỗi ngoài (External Fault): Có lỗi từ bên ngoài tác động vào biến tần (ví dụ: lỗi cảm biến, lỗi tín hiệu điều khiển). | Kiểm tra các thiết bị ngoại vi, kiểm tra kết nối dây, kiểm tra tín hiệu điều khiển. |
| LU | Điện áp thấp (Undervoltage): Điện áp DC bus quá thấp. | Kiểm tra điện áp lưới, kiểm tra bộ chỉnh lưu. |
| CE | Lỗi truyền thông (Communication Error): Mất kết nối truyền thông giữa biến tần và thiết bị điều khiển (PLC, HMI). | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông (tốc độ baud, địa chỉ slave), kiểm tra thiết bị điều khiển. |
