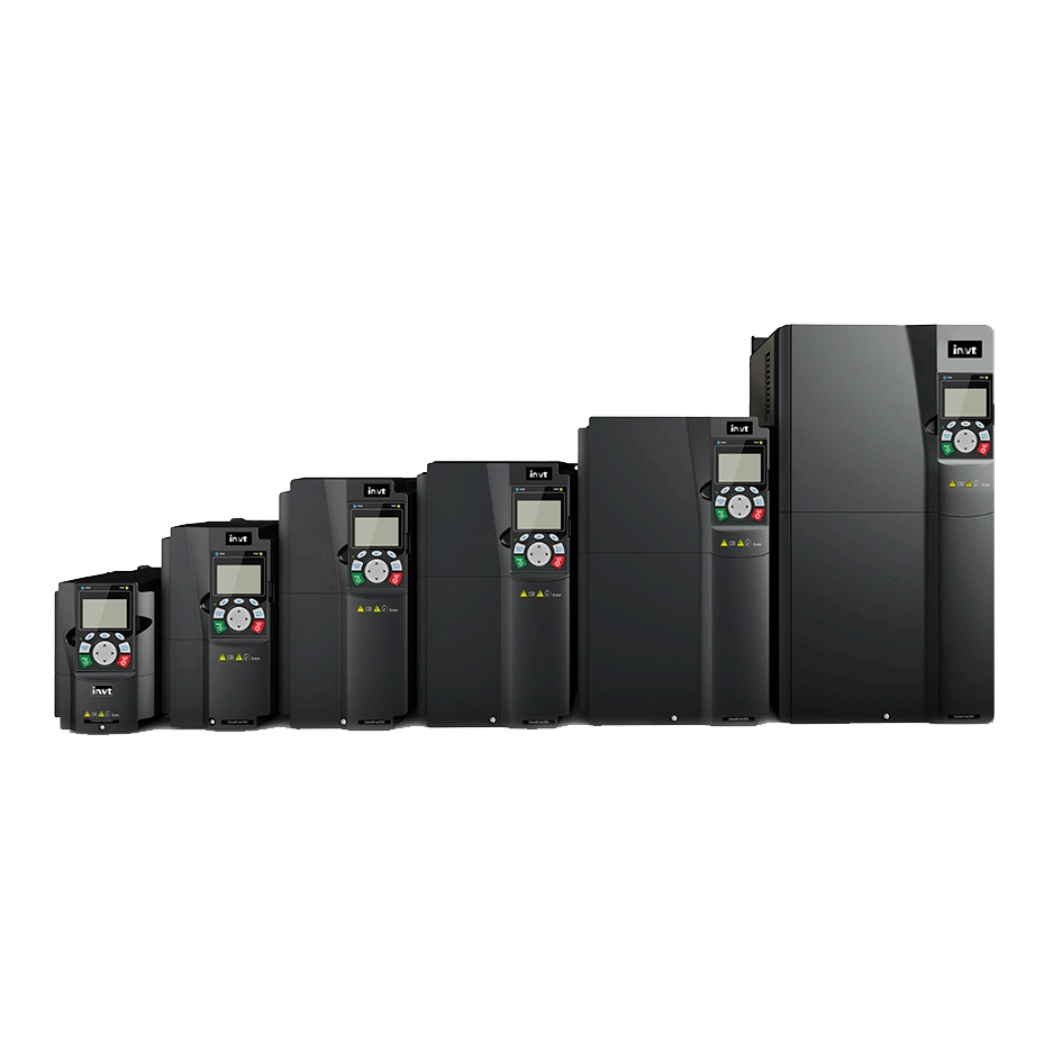

GD350A-011G/015P-4 Biến tần INVT 3AC 380-440V 11/15kW, giải pháp truyền động vượt trội, mang đến khả năng kiểm soát tốc độ động cơ linh hoạt và hiệu quả, giúp tối ưu hóa quy trình sản xuất cho các kỹ sư, kỹ thuật viên điện và doanh nghiệp.
Thanhthienphu.vn tự hào là nhà cung cấp biến tần INVT chính hãng, đồng hành cùng bạn nâng tầm hiệu suất và chinh phục những thành công mới trong sản xuất, vận hành hệ thống điện.
1. Thông tin chi tiết về GD350A-011G/015P-4 Biến tần INVT 3AC 380-440V 11/15kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | GD350A-011G/015P-4 |
| Hãng sản xuất | INVT |
| Dải điện áp đầu vào | 3AC 380-440V |
| Công suất | 11/15kW (15/20HP) |
| Dòng điện đầu ra định mức | 25/32A |
| Tần số đầu ra | 0-400Hz |
| Chế độ điều khiển | V/F, SVC (Sensorless Vector Control), FVC (Field-oriented Vector Control) |
| Khả năng quá tải | 150% trong 60 giây, 180% trong 10 giây, 200% trong 2 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Rộng x Cao x Sâu) | 220 x 335 x 195 mm |
| Trọng lượng | Khoảng 7.5 kg |
| Tiêu chuẩn | CE, RoHS |
| Bảo hành | 24 tháng |
| Giá bán tham khảo | Liên hệ |
2. Cấu tạo GD350A-011G/015P-4 Biến tần INVT 3AC 380-440V 11/15kW
Biến tần INVT GD350A-011G/015P-4 được thiết kế với cấu trúc khoa học, tối ưu hóa không gian và dễ dàng lắp đặt, bảo trì.
Với sự kết hợp hoàn hảo giữa các linh kiện chất lượng cao và công nghệ sản xuất tiên tiến, sản phẩm này không chỉ đảm bảo hiệu suất hoạt động ổn định mà còn mang đến độ bền vượt trội, giúp các kỹ sư và kỹ thuật viên điện hoàn toàn yên tâm trong quá trình vận hành.
Vẻ ngoài hiện đại và tinh tế của GD350A-011G/015P-4 cũng góp phần tạo nên sự chuyên nghiệp và thẩm mỹ cho hệ thống điện công nghiệp, thể hiện sự đầu tư và chú trọng đến chất lượng của doanh nghiệp.
- Khối nguồn: Cung cấp năng lượng cho toàn bộ hệ thống biến tần.
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) với tần số và biên độ có thể điều chỉnh được.
- Khối điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, giám sát và bảo vệ biến tần.
- Mạch công suất (Power Circuit): Bao gồm các linh kiện bán dẫn công suất (IGBT, Diode) thực hiện việc đóng cắt dòng điện.
- Màn hình hiển thị (Display): Hiển thị các thông số hoạt động, trạng thái, lỗi và các thông tin khác.
- Bàn phím (Keypad): Cho phép người dùng cài đặt, điều khiển và giám sát biến tần.
- Cổng truyền thông (Communication Port): Hỗ trợ giao tiếp với các thiết bị ngoại vi như máy tính, PLC, HMI.
- Quạt làm mát: Đảm bảo biến tần làm việc trong điều kiện nhiệt độ tối ưu.
3. Các tính năng chính của GD350A-011G/015P-4 Biến tần INVT 3AC 380-440V 11/15kW
INVT GD350A-011G/015P-4 không chỉ là một biến tần thông thường, mà là một giải pháp điều khiển động cơ toàn diện, tích hợp những tính năng tiên tiến nhất, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.
Sản phẩm này không chỉ giúp các kỹ sư và kỹ thuật viên điện dễ dàng kiểm soát tốc độ động cơ, mà còn mang đến khả năng tối ưu hóa hiệu suất, tiết kiệm năng lượng và bảo vệ hệ thống một cách tối đa.
Với GD350A-011G/015P-4, bạn không chỉ sở hữu một thiết bị, mà còn là một công cụ mạnh mẽ để nâng cao năng suất, giảm chi phí và đảm bảo an toàn cho quy trình sản xuất.
- Điều khiển đa chế độ: Hỗ trợ các chế độ điều khiển V/F, SVC và FVC, đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau.
- Điều khiển Vector vòng hở (SVC): Cung cấp khả năng điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến phản hồi tốc độ.
- Điều khiển Vector vòng kín (FVC): Cho phép điều khiển chính xác và ổn định hơn bằng cách sử dụng thông tin phản hồi từ encoder.
- Tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, thấp áp, mất pha, ngắn mạch, lỗi chạm đất…
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Hỗ trợ nhiều giao thức truyền thông: Modbus RTU, CANopen (tùy chọn), Profibus DP (tùy chọn).
- Chức năng PID tích hợp: Điều khiển vòng kín cho các ứng dụng yêu cầu duy trì áp suất, lưu lượng, nhiệt độ…
- Khả năng điều khiển nhiều động cơ: Có thể điều khiển đồng bộ nhiều động cơ trong các ứng dụng đặc biệt.
- Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng của động cơ.
- Bù mô-men khởi động: Cung cấp mô-men xoắn cao hơn khi khởi động, giúp động cơ vượt qua tải nặng ban đầu.
4. Hướng dẫn kết nối GD350A-011G/015P-4 với phần mềm
Việc kết nối biến tần INVT GD350A-011G/015P-4 với phần mềm giám sát và điều khiển không chỉ giúp các kỹ sư và kỹ thuật viên điện dễ dàng theo dõi các thông số hoạt động, mà còn mở ra khả năng cấu hình, lập trình và chẩn đoán lỗi một cách nhanh chóng và hiệu quả.
Với giao diện trực quan và thân thiện, phần mềm cho phép người dùng tùy chỉnh các tham số, tạo các chương trình điều khiển phức tạp và lưu trữ dữ liệu hoạt động, từ đó tối ưu hóa hiệu suất hệ thống và giảm thiểu thời gian ngừng máy.
Chuẩn bị:
- Máy tính cài đặt hệ điều hành Windows.
- Phần mềm giám sát và điều khiển của INVT (ví dụ: INVT Studio). Có thể tải về từ trang web chính thức của INVT hoặc liên hệ thanhthienphu.vn để được hỗ trợ.
- Cáp kết nối: Cáp USB hoặc cáp RS485 (tùy thuộc vào cổng kết nối trên biến tần và máy tính).
Các bước thực hiện:
- Kết nối cáp từ cổng COM trên biến tần (thường là cổng RS485) đến cổng USB hoặc cổng COM trên máy tính.
- Cài đặt driver cho cáp kết nối (nếu cần).
- Mở phần mềm INVT Studio trên máy tính.
- Chọn loại biến tần (GD350A).
- Chọn cổng COM tương ứng với cổng kết nối trên máy tính.
- Thiết lập các thông số truyền thông (baud rate, parity, data bits, stop bits) phù hợp với cài đặt trên biến tần.
- Nhấn nút “Connect” để thiết lập kết nối.
- Sau khi kết nối thành công, bạn có thể thực hiện các thao tác giám sát, cài đặt, điều khiển và chẩn đoán biến tần thông qua phần mềm.
5. Cách lập trình GD350A-011G/015P-4 Biến tần INVT 3AC 380-440V 11/15kW
Biến tần INVT GD350A-011G/015P-4 cung cấp nhiều phương thức lập trình linh hoạt, cho phép các kỹ sư và kỹ thuật viên điện tùy chỉnh các tham số và chức năng để đáp ứng yêu cầu cụ thể của từng ứng dụng.
Từ việc điều chỉnh tốc độ và mô-men xoắn đến việc thiết lập các chế độ bảo vệ và giao thức truyền thông, khả năng lập trình đa dạng của GD350A-011G/015P-4 giúp tối ưu hóa hiệu suất hệ thống và đảm bảo hoạt động ổn định.
Với hướng dẫn chi tiết và giao diện trực quan, việc lập trình trở nên dễ dàng hơn bao giờ hết, mang đến sự linh hoạt và kiểm soát hoàn toàn cho người dùng.
Sử dụng bàn phím và màn hình:
- Nhấn nút “PRG” để vào chế độ lập trình.
- Sử dụng các phím mũi tên lên/xuống để chọn nhóm chức năng (ví dụ: P0, P1, P2…).
- Nhấn nút “SET” để vào nhóm chức năng đã chọn.
- Sử dụng các phím mũi tên lên/xuống để chọn tham số cần thay đổi.
- Nhấn nút “SET” để vào chế độ chỉnh sửa tham số.
- Sử dụng các phím mũi tên lên/xuống để thay đổi giá trị tham số.
- Nhấn nút “SET” để lưu giá trị đã thay đổi.
- Nhấn nút “PRG” để thoát khỏi chế độ lập trình.
Sử dụng phần mềm:
- Kết nối biến tần với máy tính như hướng dẫn ở trên.
- Mở phần mềm INVT Studio.
- Chọn “Parameter Setting” để truy cập vào bảng tham số.
- Chọn nhóm chức năng và tham số cần thay đổi.
- Nhập giá trị mới vào ô tương ứng.
- Nhấn nút “Write” để ghi giá trị mới vào biến tần.
Sử dụng các module mở rộng:
INVT cung cấp các module mở rộng (ví dụ: module truyền thông, module I/O) để tăng cường khả năng lập trình và điều khiển của biến tần.
6. Khắc phục một số lỗi thường gặp với GD350A-011G/015P-4
Trong quá trình vận hành, biến tần INVT GD350A-011G/015P-4 có thể gặp một số lỗi do nhiều nguyên nhân khác nhau. Việc hiểu rõ các mã lỗi và cách khắc phục sẽ giúp các kỹ sư và kỹ thuật viên điện nhanh chóng đưa hệ thống trở lại hoạt động bình thường, giảm thiểu thời gian ngừng máy và đảm bảo năng suất sản xuất.
Bảng dưới đây cung cấp thông tin chi tiết về một số lỗi thường gặp, nguyên nhân và giải pháp khắc phục, giúp bạn tự tin xử lý các tình huống bất ngờ và duy trì hoạt động ổn định của hệ thống.
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Giải pháp khắc phục |
|---|---|---|---|
| OC1 | Quá dòng khi tăng tốc | Thời gian tăng tốc quá ngắn, tải quá lớn, thông số động cơ không chính xác. | Tăng thời gian tăng tốc, giảm tải, kiểm tra và cài đặt lại thông số động cơ, kiểm tra điện áp lưới. |
| OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn, tải quán tính lớn. | Tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần). |
| OC3 | Quá dòng khi tốc độ không đổi | Tải đột ngột tăng, điện áp lưới không ổn định, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra điện áp lưới, kiểm tra và cài đặt lại thông số động cơ. |
| OV1 | Quá áp khi tăng tốc | Điện áp lưới quá cao, điện trở xả bị hỏng (nếu có). | Kiểm tra điện áp lưới, kiểm tra điện trở xả. |
| OV2 | Quá áp khi giảm tốc | Thời gian giảm tốc quá ngắn, tải quán tính lớn, điện áp lưới quá cao. | Tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần), kiểm tra điện áp lưới. |
| OV3 | Quá áp khi tốc độ không đổi | Điện áp lưới quá cao. | Kiểm tra điện áp lưới. |
| LU | Thấp áp | Điện áp lưới quá thấp, mất điện tạm thời. | Kiểm tra điện áp lưới, kiểm tra nguồn cấp. |
| OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém, tải quá lớn trong thời gian dài. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, đảm bảo thông gió tốt, giảm tải. |
| EF | Lỗi giao tiếp | Lỗi kết nối cáp, lỗi cài đặt thông số truyền thông, nhiễu điện từ. | Kiểm tra kết nối cáp, kiểm tra cài đặt thông số truyền thông, sử dụng cáp chống nhiễu. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng để trải nghiệm những lợi ích tuyệt vời mà biến tần GD350A-011G/015P-4 mang lại? Bạn mong muốn sở hữu một thiết bị không chỉ nâng cao hiệu suất, tiết kiệm chi phí mà còn đảm bảo an toàn tuyệt đối cho hệ thống của mình?
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn chi tiết về sản phẩm và nhận báo giá ưu đãi nhất.
Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe, giải đáp mọi thắc mắc và hỗ trợ bạn lựa chọn giải pháp tối ưu nhất cho nhu cầu của mình.
Tại sao nên chọn thanhthienphu.vn:
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp biến tần INVT GD350A-011G/015P-4 chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá cả cạnh tranh: Thanhthienphu.vn luôn mang đến mức giá tốt nhất thị trường, cùng nhiều chương trình khuyến mãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ tư vấn viên nhiệt tình, am hiểu sản phẩm, sẵn sàng hỗ trợ 24/7.
- Giao hàng nhanh chóng: Chúng tôi giao hàng tận nơi trên toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
- Bảo hành uy tín: Chế độ bảo hành chính hãng, hỗ trợ kỹ thuật tận tình trong suốt quá trình sử dụng.
- Hỗ trợ kỹ thuật 24/7: Luôn sẵn sàng giải đáp mọi thắc mắc và hỗ trợ khách hàng trong quá trình sử dụng sản phẩm.
Thông tin liên hệ:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
- Hotline: 08.12.77.88.99
thanhthienphu.vn – Đối tác tin cậy, đồng hành cùng bạn trên mọi chặng đường phát triển.
