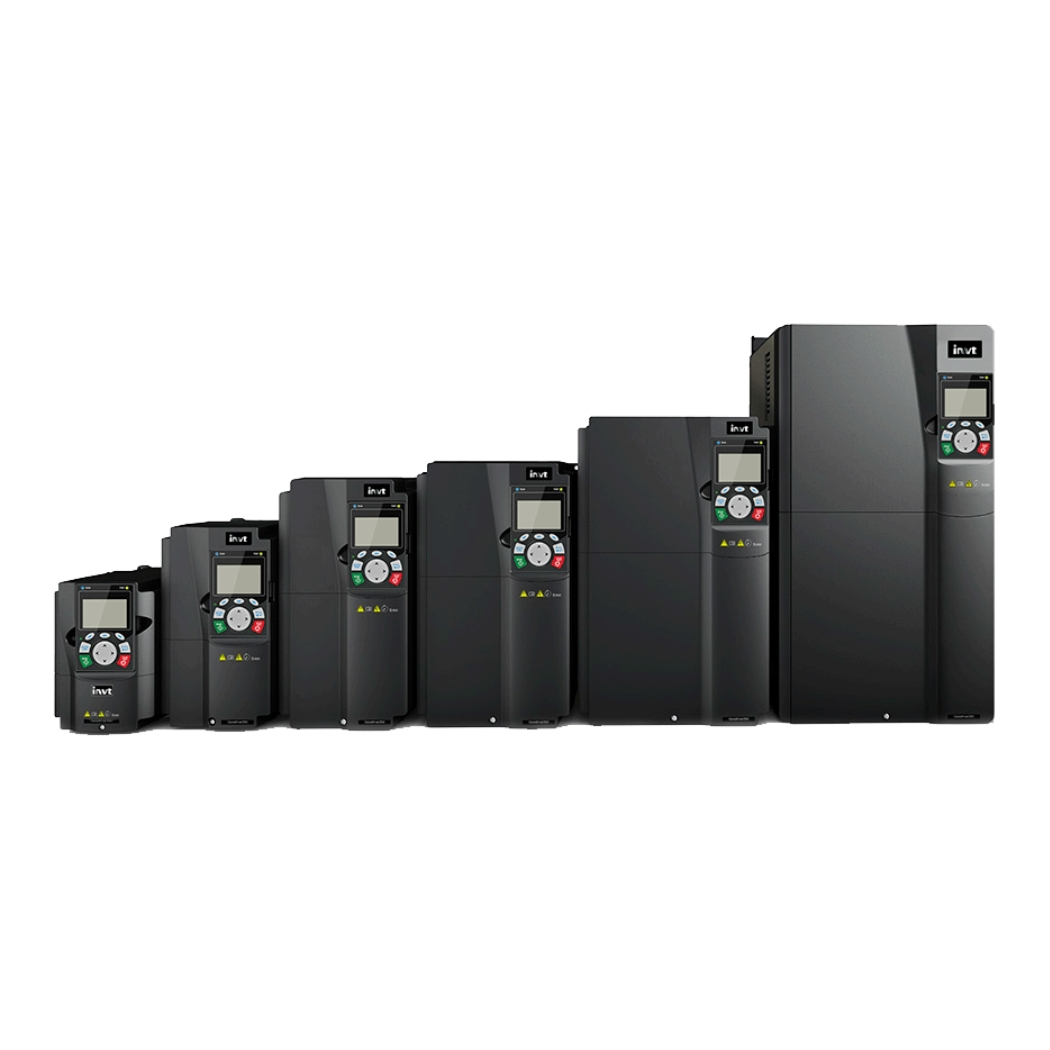

GD350A-004G/5R5P-4 Biến tần INVT 3AC 380-440V 4/5.5kW

GD350A-004G/5R5P-4 Biến tần INVT 3AC 380-440V 4/5.5kW mang đến giải pháp điều khiển động cơ vượt trội, tối ưu hóa hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.

Tại thanhthienphu.vn, chúng tôi cung cấp bộ biến tần chất lượng này, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm sản xuất và gia tăng lợi nhuận, đồng thời đảm bảo an toàn tuyệt đối.

1. Thông Tin Chi Tiết Về GD350A-004G/5R5P-4 Biến tần INVT 3AC 380-440V 4/5.5kW

2. Cấu Tạo Sản Phẩm GD350A-004G/5R5P-4

Biến tần GD350A-004G/5R5P-4 được thiết kế với cấu trúc khoa học, tối ưu, đảm bảo độ bền và hiệu suất hoạt động cao.

Cấu tạo chính bao gồm:

Khối chỉnh lưu (Rectifier):

• Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Sử dụng các diode hoặc thyristor công suất cao.
• Bảo vệ thiết bị khỏi các sự cố về điện áp đầu vào.

Khối nghịch lưu (Inverter):

• Chuyển đổi điện áp một chiều (DC) từ khối chỉnh lưu thành điện áp xoay chiều (AC) có tần số và điện áp có thể điều chỉnh được.
• Sử dụng các IGBT (Insulated Gate Bipolar Transistor) công suất cao.
• Tạo ra sóng điện áp đầu ra gần sin, giảm thiểu sóng hài và nhiễu điện từ.

Khối điều khiển (Control Unit):

• Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển phức tạp.
• Xử lý tín hiệu phản hồi từ cảm biến (nếu có).
• Điều khiển hoạt động của khối nghịch lưu để tạo ra điện áp đầu ra mong muốn.
• Giao tiếp với người dùng thông qua bàn phím, màn hình và các cổng truyền thông.

Khối bảo vệ:

Bảo vệ biến tần và động cơ khỏi các sự cố như quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, quá nhiệt.

Hệ thống làm mát (Cooling System):

• Tản nhiệt cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao.
• Sử dụng quạt tản nhiệt hoặc hệ thống làm mát bằng chất lỏng.

Bàn phím và màn hình hiển thị (Keypad and Display):

• Giao diện người dùng để cài đặt thông số, theo dõi trạng thái hoạt động và xử lý lỗi.
• Màn hình hiển thị các thông số như tần số, điện áp, dòng điện, tốc độ, trạng thái lỗi…

Cổng truyền thông (Communication Ports):

• Kết nối với các thiết bị ngoại vi như máy tính, PLC, HMI…
• Hỗ trợ các giao thức truyền thông như Modbus RTU, Profibus DP, CANopen…

Vỏ máy:

• Chất liệu: Thường được làm bằng kim loại hoặc nhựa kỹ thuật cao cấp, có khả năng chống va đập, chống bụi và chống ẩm tốt.
• Thiết kế: Thiết kế chắc chắn, khoa học, đảm bảo độ bền và dễ dàng lắp đặt, bảo trì. Các khe tản nhiệt được bố trí hợp lý để tăng cường hiệu quả làm mát.

Các linh kiện phụ trợ:

• Điện trở xả: Giúp tiêu tán năng lượng dư thừa khi động cơ giảm tốc, bảo vệ biến tần.
• Cuộn kháng đầu vào (AC Reactor): Giảm sóng hài và nhiễu điện từ trên lưới điện.
• Cuộn kháng đầu ra (DC Reactor): Giảm sóng hài và nhiễu điện từ trên đầu ra biến tần, bảo vệ động cơ.
• Bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ do biến tần phát ra, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.

3. Các Tính Năng Chính Của GD350A-004G/5R5P-4

Biến tần GD350A-004G/5R5P-4 của INVT không chỉ đơn thuần là một thiết bị điều khiển tốc độ động cơ, mà còn là một giải pháp toàn diện, tích hợp nhiều tính năng tiên tiến, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

Những tính năng này không chỉ nâng cao hiệu suất hoạt động mà còn mang lại sự an toàn, tin cậy và tiết kiệm chi phí cho người sử dụng.

Điều khiển Vector vòng hở/vòng kín (Sensorless Vector Control/Closed-loop Vector Control):

• Vòng hở (Sensorless): Tự động ước lượng tốc độ và mô-men xoắn của động cơ dựa trên các thông số điện áp và dòng điện, không cần sử dụng cảm biến tốc độ (encoder). Điều này giúp giảm chi phí lắp đặt và bảo trì, đồng thời tăng độ tin cậy của hệ thống.
• Vòng kín (Closed-loop): Sử dụng tín hiệu phản hồi từ encoder để đo chính xác tốc độ và vị trí của động cơ. Điều này cho phép điều khiển chính xác mô-men xoắn và tốc độ, đáp ứng các yêu cầu khắt khe về độ chính xác và động lực học.
• Ưu điểm: Cải thiện đáng kể hiệu suất điều khiển so với phương pháp V/F truyền thống, đặc biệt là ở tốc độ thấp và khi tải thay đổi đột ngột.

Chế độ điều khiển V/F (Voltage/Frequency):

• Đây là chế độ điều khiển cơ bản, điều chỉnh điện áp và tần số đầu ra theo một tỷ lệ cố định.
• Thích hợp cho các ứng dụng đơn giản, không yêu cầu cao về độ chính xác và đáp ứng, như bơm, quạt, băng tải…
• Dễ dàng cài đặt và sử dụng.

Tự động điều chỉnh (Auto-tuning):

• Tự động xác định các thông số của động cơ (như điện trở, điện cảm…) để tối ưu hóa hiệu suất điều khiển.
• Giúp đơn giản hóa quá trình cài đặt và vận hành, đặc biệt hữu ích khi thay thế động cơ hoặc khi các thông số của động cơ không được biết chính xác.

Bù mô-men xoắn (Torque Compensation):

• Tự động điều chỉnh mô-men xoắn đầu ra để duy trì tốc độ ổn định khi tải thay đổi.
• Đặc biệt hữu ích trong các ứng dụng có tải biến thiên lớn, như máy nghiền, máy cán…

Chức năng bảo vệ toàn diện:

• Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, ngắn mạch, quá nhiệt…
• Đảm bảo an toàn cho biến tần, động cơ và hệ thống.
• Giảm thiểu nguy cơ hỏng hóc và thời gian dừng máy.

Giao tiếp truyền thông đa dạng:

• Hỗ trợ các giao thức truyền thông phổ biến như Modbus RTU, Profibus DP, CANopen…
• Cho phép kết nối và điều khiển từ xa thông qua máy tính, PLC, HMI…
• Dễ dàng tích hợp vào hệ thống tự động hóa.

Chức năng PLC đơn giản:

• Cho phép lập trình các logic điều khiển đơn giản trực tiếp trên biến tần.
• Giảm thiểu nhu cầu sử dụng PLC bên ngoài trong một số ứng dụng.

Tính năng tiết kiệm năng lượng:

• Tối ưu hóa thuật toán điều khiển để giảm thiểu tổn hao năng lượng.
• Chế độ ngủ (sleep mode) khi động cơ không hoạt động.

Tính năng đặc biệt cho bơm và quạt:

• Tích hợp các chế độ điều khiển chuyên biệt cho bơm và quạt, như điều khiển đa bơm (multi-pump control), điều khiển áp suất không đổi (constant pressure control), điều khiển lưu lượng không đổi (constant flow control).

Tính năng PID tích hợp:

Cho phép điều khiển các quá trình yêu cầu duy trì một giá trị đặt (setpoint) không đổi, như nhiệt độ, áp suất, lưu lượng…

Khả năng tùy biến cao:

Cho phép người dùng tùy chỉnh các thông số và chức năng để phù hợp với từng ứng dụng cụ thể.

4. Hướng Dẫn Kết Nối GD350A-004G/5R5P-4 Với Phần Mềm

Để kết nối biến tần GD350A-004G/5R5P-4 với phần mềm, bạn cần chuẩn bị:

Máy tính: Có cổng USB hoặc cổng COM (RS232/RS485).

Cáp kết nối:

• Nếu sử dụng cổng USB: Cáp USB to RS485 converter.
• Nếu sử dụng cổng COM: Cáp RS232/RS485.

Phần mềm: Phần mềm INVT Workshop (tải về từ trang web của INVT hoặc thanhthienphu.vn).

Driver: Cài đặt driver cho cáp USB to RS485 converter (nếu sử dụng).

Các bước thực hiện:

Kết nối phần cứng:

• Kết nối cáp USB to RS485 converter vào cổng USB của máy tính.
• Kết nối cáp RS485 từ converter đến cổng truyền thông RS485 trên biến tần (thường là các chân A, B). Chú ý đấu đúng cực tính.
• (Hoặc) Kết nối cáp RS232/RS485 trực tiếp từ cổng COM của máy tính đến cổng truyền thông trên biến tần.

Cài đặt phần mềm và driver:

• Cài đặt phần mềm INVT Workshop.
• Cài đặt driver cho cáp USB to RS485 converter (nếu sử dụng).

Cấu hình phần mềm:

• Mở phần mềm INVT Workshop.
• Chọn loại biến tần: GD350.
• Chọn cổng COM: Chọn đúng cổng COM mà bạn đã kết nối (ví dụ: COM3, COM4…).
• Chọn tốc độ baud: Thường là 9600 hoặc 19200 (kiểm tra tài liệu của biến tần để biết thông số chính xác).
• Chọn địa chỉ biến tần: Địa chỉ mặc định thường là 1 (có thể thay đổi trong cài đặt của biến tần).

Kết nối:

• Nhấn nút “Connect” hoặc tương tự trong phần mềm.
• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin của biến tần và bạn có thể bắt đầu theo dõi, cài đặt và điều khiển biến tần.

5. Cách Lập Trình Sản Phẩm GD350A-004G/5R5P-4

Việc lập trình biến tần GD350A-004G/5R5P-4 có thể được thực hiện thông qua bàn phím và màn hình tích hợp trên biến tần hoặc thông qua phần mềm INVT Workshop.

Dưới đây là hướng dẫn cơ bản về cách lập trình bằng bàn phím:

Truy cập vào chế độ cài đặt:

• Nhấn nút “PRG” (Program) để vào chế độ cài đặt.
• Sử dụng các nút mũi tên lên/xuống để di chuyển giữa các nhóm thông số.
• Nhấn nút “DATA/ENT” (Data/Enter) để chọn nhóm thông số và vào chế độ chỉnh sửa.

Thay đổi thông số:

• Sử dụng các nút mũi tên lên/xuống để thay đổi giá trị của thông số.
• Nhấn nút “DATA/ENT” để lưu thay đổi.
• Nhấn nút “PRG” để quay lại danh sách nhóm thông số.

Thoát khỏi chế độ cài đặt:

Nhấn nút “STOP/RST” (Stop/Reset) để thoát khỏi chế độ cài đặt và trở về chế độ hoạt động.

Một số nhóm thông số quan trọng:

• P0: Thông số cơ bản (ví dụ: chọn chế độ điều khiển, tần số đầu ra tối đa…).
• P1: Thông số động cơ (ví dụ: công suất, điện áp, dòng điện, tốc độ định mức…).
• P2: Thông số điều khiển (ví dụ: thời gian tăng/giảm tốc, tần số sóng mang…).
• P3: Thông số bảo vệ (ví dụ: ngưỡng quá tải, quá dòng, quá áp…).
• P4: Thông số truyền thông (ví dụ: địa chỉ Modbus, tốc độ baud…).
• P5: Thông số hiển thị (ví dụ: chọn thông số hiển thị trên màn hình).
• P6: Chức năng I/O
• P7: Chức năng PLC đơn giản
• P8: Chế độ vận hành
• P9: Điều khiển PID
• PA: Chức năng cho bơm và quạt

Ví dụ: Cài đặt tần số đầu ra tối đa là 50Hz:

1. Nhấn “PRG”.
2. Di chuyển đến nhóm P0.
3. Nhấn “DATA/ENT”.
4. Tìm thông số P0.03 (tần số đầu ra tối đa).
5. Nhấn “DATA/ENT”.
6. Sử dụng các nút mũi tên để thay đổi giá trị thành 50.00.
7. Nhấn “DATA/ENT” để lưu.
8. Nhấn “STOP/RST” để thoát.

6. Khắc Phục Một Số Lỗi Thường Gặp Với GD350A-004G/5R5P-4

Biến tần GD350A-004G/5R5P-4 được thiết kế để hoạt động bền bỉ và tin cậy.

Tuy nhiên, trong quá trình sử dụng, có thể xảy ra một số lỗi do nhiều nguyên nhân khác nhau. Dưới đây là một số lỗi thường gặp và cách khắc phục:

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để trải nghiệm những lợi ích tuyệt vời mà biến tần GD350A-004G/5R5P-4 mang lại?

Bạn muốn nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo an toàn cho hệ thống sản xuất của mình?

Đừng ngần ngại liên hệ ngay với thanhthienphu.vn!

Chúng tôi tự hào là nhà cung cấp biến tần INVT uy tín hàng đầu tại Việt Nam, với đội ngũ kỹ sư giàu kinh nghiệm, nhiệt tình và tận tâm. Chúng tôi cam kết:

• Sản phẩm chính hãng: 100% sản phẩm INVT chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
• Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng.
• Dịch vụ chuyên nghiệp: Tư vấn tận tình, hỗ trợ kỹ thuật 24/7, lắp đặt và bảo hành nhanh chóng.
• Giải pháp toàn diện: Cung cấp đầy đủ các dòng biến tần INVT, đáp ứng mọi nhu cầu của khách hàng.

Thông tin liên hệ:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công! Chúng tôi luôn sẵn sàng lắng nghe và đáp ứng mọi yêu cầu của bạn.
