GD20-004G-4 Biến tần INVT 3AC 380V 4kW chính là giải pháp đột phá, mang đến sự vận hành êm ái, ổn định và hiệu quả cho hệ thống máy móc của bạn, đồng thời tiết kiệm điện năng đáng kể.
Tại thanhthienphu.vn, chúng tôi tự hào cung cấp sản phẩm chính hãng, chất lượng vượt trội cùng dịch vụ hỗ trợ tận tâm, giúp bạn nâng tầm hiệu suất sản xuất.
1. Thông Tin Chi Tiết Về Sản Phẩm GD20-004G-4 Biến Tần INVT 3AC 380V 4kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | GD20-004G-4 |
| Hãng sản xuất | INVT |
| Dòng sản phẩm | Goodrive 20 (GD20) |
| Điện áp đầu vào | 3 pha, 380V (-15%) ~ 415V (+10%) |
| Tần số đầu vào | 47 ~ 63 Hz |
| Điện áp đầu ra | 0 ~ Điện áp đầu vào |
| Tần số đầu ra | 0 ~ 400 Hz |
| Công suất | 4kW (5.5HP) |
| Dòng điện định mức | 9A |
| Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 10 giây, 200% dòng định mức trong 1 giây |
| Chế độ điều khiển | V/F, Sensorless Vector Control (SVC), Vector Control (VC) |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C ~ 50°C |
| Độ ẩm hoạt động | 0 ~ 95% RH (không ngưng tụ) |

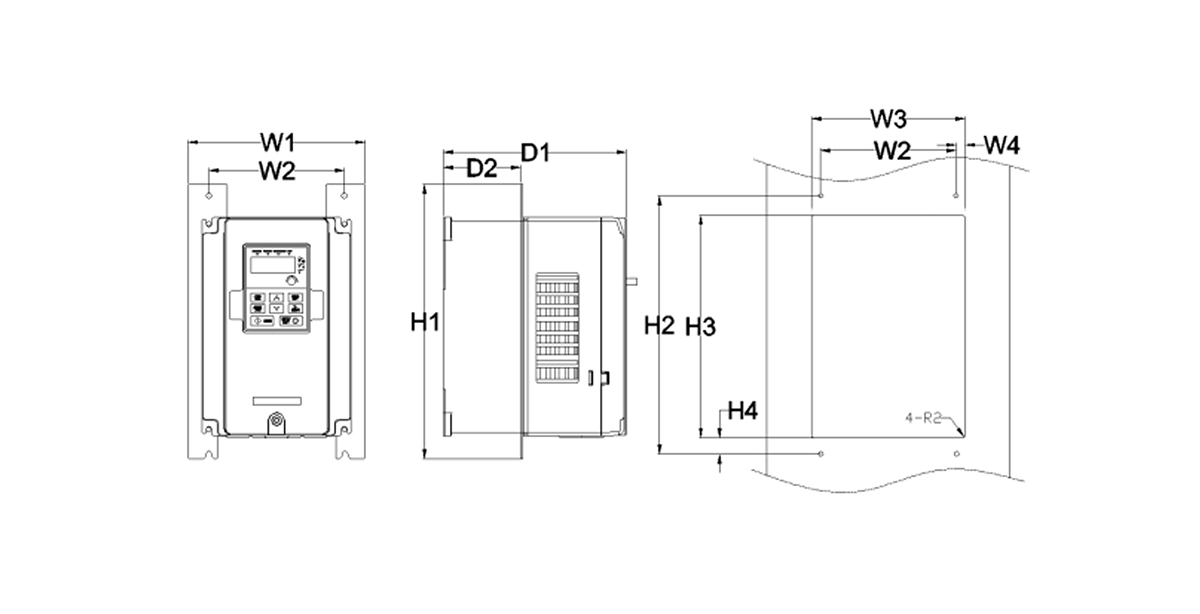

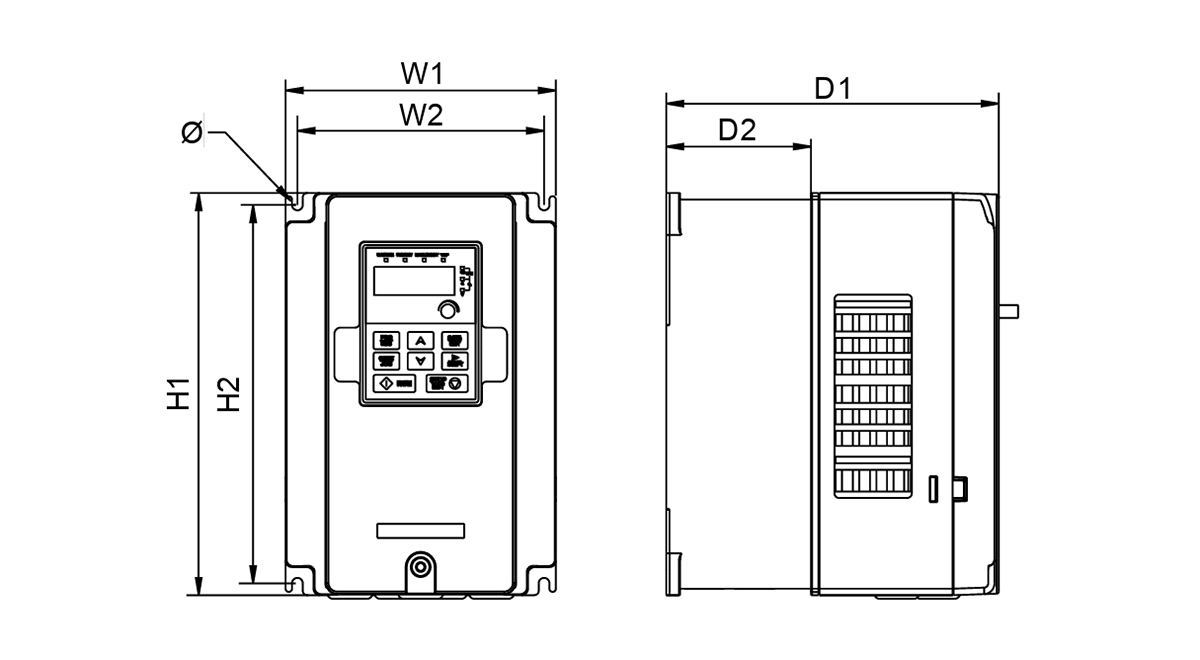

| Kích thước (RxCxS) | 145 x 215 x 173 mm |
| Trọng lượng | 2.5 kg |
| Tiêu chuẩn | CE, RoHS |
| Giá bán (tham khảo) | Liên hệ |
| Bảo hành | 24 tháng |
2. Cấu Tạo Sản Phẩm GD20-004G-4 Biến Tần INVT 3AC 380V 4kW
- Vỏ máy: Chế tạo từ vật liệu cao cấp, chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Thiết kế tản nhiệt tối ưu với các khe thông gió và quạt làm mát, giúp biến tần hoạt động ổn định ở nhiệt độ cao.
- Bo mạch điều khiển (Control Board): Sử dụng vi xử lý (CPU) và bộ nhớ hiệu năng cao, đảm bảo khả năng xử lý tín hiệu nhanh chóng và chính xác. Tích hợp các mạch bảo vệ đa lớp, chống nhiễu, giúp biến tần hoạt động tin cậy trong môi trường công nghiệp.
- Bo mạch công suất (Power Board): Sử dụng các linh kiện bán dẫn công suất IGBT (Insulated Gate Bipolar Transistor) thế hệ mới, hiệu suất cao, tổn hao thấp, cho phép biến tần hoạt động êm ái, tiết kiệm điện năng.
- Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được.
- Bộ lọc (Filter): Giảm thiểu sóng hài, cải thiện chất lượng điện năng đầu ra, bảo vệ động cơ và các thiết bị khác.
- Màn hình hiển thị và bàn phím: Giao diện trực quan, dễ sử dụng, cho phép người dùng cài đặt, giám sát và điều khiển biến tần một cách dễ dàng.
- Cổng giao tiếp: Hỗ trợ các chuẩn giao tiếp truyền thông phổ biến như Modbus RTU, giúp biến tần kết nối với các hệ thống điều khiển và giám sát trung tâm.
3. Các Tính Năng Chính Của Sản Phẩm GD20-004G-4 Biến Tần INVT 3AC 380V 4kW
Điều khiển Vector vòng hở (SVC) và V/F:
- SVC: Cung cấp khả năng điều khiển chính xác mô-men và tốc độ động cơ, đáp ứng nhanh với thay đổi tải, thích hợp cho các ứng dụng yêu cầu hiệu suất cao như máy công cụ, máy nâng hạ.
- V/F: Đơn giản, dễ cài đặt, phù hợp cho các ứng dụng tải nhẹ như bơm, quạt.
Tự động dò thông số động cơ (Auto-tuning):
Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất điều khiển và đơn giản hóa quá trình cài đặt.
Chức năng điều khiển PID tích hợp:
Duy trì ổn định các thông số quá trình như áp suất, lưu lượng, nhiệt độ…
Chức năng PLC đơn giản:
Cho phép người dùng lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
Bảo vệ đa cấp:
Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất… đảm bảo an toàn cho biến tần và động cơ.
Chức năng điều khiển thắng DC (DC braking):
Giúp dừng động cơ nhanh chóng và an toàn.
Chức năng điều khiển đa tốc độ:
Cho phép cài đặt nhiều cấp tốc độ khác nhau, đáp ứng các yêu cầu vận hành đa dạng.
Hoạt Động Êm Ái:
Giảm thiểu tiếng ồn và độ rung, tạo môi trường làm việc thoải mái và an toàn.
4. Hướng Dẫn Kết Nối GD20-004G-4 Biến Tần INVT 3AC 380V 4kW Với Phần Mềm
Chuẩn bị:
- Biến tần INVT GD20-004G-4.
- Máy tính cài đặt hệ điều hành Windows (XP, 7, 8, 10).
- Cáp kết nối: Cáp USB hoặc cáp RS485 (tùy thuộc vào cổng giao tiếp của biến tần và máy tính).
- Phần mềm: Tải phần mềm INVT Workshop (miễn phí) từ trang web chính thức của INVT hoặc từ thanhthienphu.vn.
Cài đặt phần mềm:
- Giải nén file tải về.
- Chạy file setup.exe và làm theo hướng dẫn trên màn hình.
Kết nối phần cứng:
- Tắt nguồn điện của biến tần.
- Kết nối cáp từ cổng giao tiếp của biến tần (USB hoặc RS485) đến cổng tương ứng trên máy tính.
- Cấp nguồn cho biến tần.
Kết nối phần mềm:
- Mở phần mềm INVT Workshop.
- Chọn cổng COM tương ứng với cổng kết nối trên máy tính.
- Chọn loại biến tần (GD20).
- Nhấn nút “Connect”. Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin của biến tần.
5. Cách Lập Trình Sản Phẩm GD20-004G-4 Biến Tần INVT 3AC 380V 4kW
Truy cập vào chế độ lập trình:
- Nhấn nút “PRG” trên bàn phím của biến tần để vào chế độ lập trình.
- Sử dụng các nút mũi tên lên/xuống để di chuyển đến nhóm thông số cần cài đặt.
- Nhấn nút “DATA/ENTER” để vào nhóm thông số đó.
Cài đặt các thông số cơ bản:
- F0.01 (Chế độ điều khiển): Chọn chế độ điều khiển V/F (0) hoặc SVC (1).
- F0.03 (Tần số lớn nhất): Cài đặt tần số lớn nhất của biến tần (thường là 50Hz hoặc 60Hz).
- F0.04 (Thời gian tăng tốc): Cài đặt thời gian để động cơ tăng tốc từ 0Hz đến tần số lớn nhất.
- F0.05 (Thời gian giảm tốc): Cài đặt thời gian để động cơ giảm tốc từ tần số lớn nhất về 0Hz.
- F1 (Thông số động cơ): Cài đặt các thông số của động cơ như công suất, điện áp, dòng điện, tốc độ định mức…
Cài đặt các thông số nâng cao:
- Chức năng PID: Cài đặt các thông số của bộ điều khiển PID (nếu sử dụng).
- Chức năng đa tốc độ: Cài đặt các cấp tốc độ khác nhau (nếu sử dụng).
- Chức năng bảo vệ: Điều chỉnh các thông số bảo vệ (nếu cần).
Lưu và thoát:
- Sau khi cài đặt xong, nhấn nút “PRG” để lưu các thay đổi.
- Nhấn nút “STOP/RESET” để thoát khỏi chế độ lập trình.
(Lưu ý): Luôn tham khảo tài liệu hướng dẫn sử dụng đi kèm với biến tần để biết chi tiết về các thông số và cách cài đặt.
6. Khắc Phục Một Số Lỗi Thường Gặp Ở Sản Phẩm GD20-004G-4 Biến Tần INVT 3AC 380V 4kW
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| E.OC1 | Quá dòng khi tăng tốc | Tải quá lớn, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra và cài đặt lại thông số động cơ. |
| E.OC2 | Quá dòng khi giảm tốc | Thời gian giảm tốc quá ngắn. | Tăng thời gian giảm tốc. |
| E.OC3 | Quá dòng khi chạy ổn định | Tải quá lớn, điện áp đầu vào không ổn định, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra điện áp đầu vào, kiểm tra và cài đặt lại thông số động cơ. |
| E.OV1 | Quá áp khi tăng tốc | Điện áp đầu vào quá cao, thông số động cơ không chính xác. | Kiểm tra điện áp đầu vào, kiểm tra và cài đặt lại thông số động cơ. |
| E.OV2 | Quá áp khi giảm tốc | Thời gian giảm tốc quá ngắn, điện trở xả không đủ (nếu có). | Tăng thời gian giảm tốc, kiểm tra điện trở xả. |
| E.OV3 | Quá áp khi chạy ổn định | Điện áp đầu vào quá cao. | Kiểm tra điện áp đầu vào. |
| E.LU | Thấp áp | Điện áp đầu vào quá thấp. | Kiểm tra điện áp đầu vào. |
| E.OH | Quá nhiệt | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, biến tần bị bám bụi. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, vệ sinh biến tần. |
| E.PH | Mất pha | Mất một pha đầu vào hoặc đầu ra. | Kiểm tra các kết nối đầu vào và đầu ra. |
