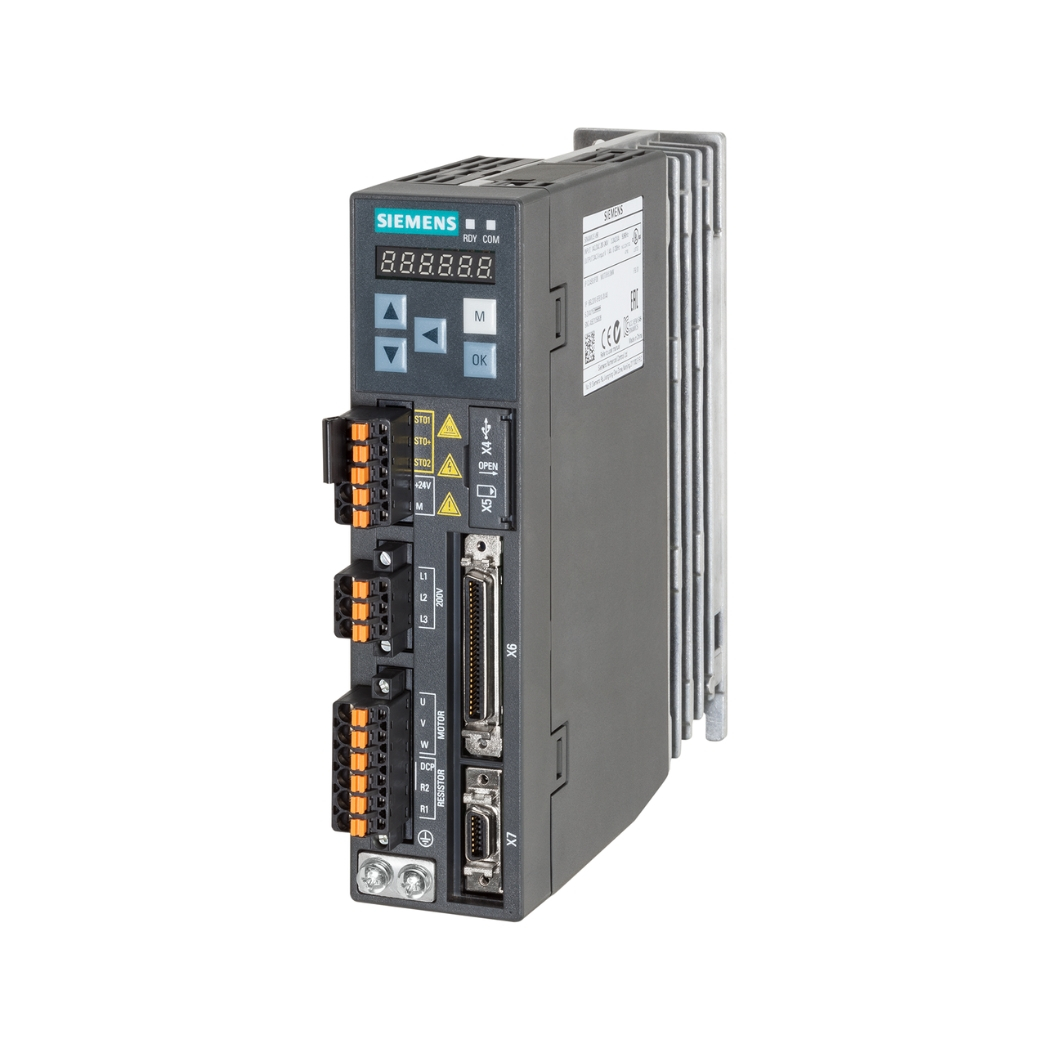

6SL3210-5FE15-0UF0 AC Servo V90 3P 5kW, bộ điều khiển servo mạnh mẽ từ Siemens, chính là chìa khóa mở ra kỷ nguyên mới cho hiệu suất và độ chính xác vượt trội trong hệ thống tự động hóa công nghiệp của bạn, được cung cấp uy tín bởi thanhthienphu.vn.
Giải pháp truyền động tiên tiến này giúp bạn nâng tầm quy trình sản xuất, tối ưu hóa chi phí và đạt được lợi thế cạnh tranh bền vững trong môi trường công nghiệp đầy năng động.
1. Cấu tạo sản phẩm 6SL3210-5FE15-0UF0 AC Servo V90 3P 5kW
- Khối Công Suất (Power Module): Đây là trái tim cung cấp năng lượng cho động cơ servo. Sử dụng công nghệ IGBT tiên tiến, khối công suất đảm bảo chuyển đổi năng lượng hiệu quả, giảm thiểu tổn thất nhiệt và cung cấp dòng điện đầu ra ổn định, mạnh mẽ để đáp ứng các yêu cầu về mô-men xoắn và tốc độ tức thời. Thiết kế tản nhiệt thông minh giúp duy trì nhiệt độ hoạt động tối ưu, kéo dài tuổi thọ linh kiện.
- Khối Điều Khiển (Control Module): Bộ não xử lý của servo drive, tích hợp vi xử lý tốc độ cao và các thuật toán điều khiển tiên tiến. Khối này nhận tín hiệu lệnh từ bộ điều khiển cấp trên (PLC, máy tính công nghiệp), tín hiệu phản hồi từ bộ mã hóa (encoder) của động cơ, và thực hiện các phép tính phức tạp để điều khiển chính xác vị trí, tốc độ hoặc mô-men xoắn của động cơ servo. Giao diện PROFINET tích hợp sẵn cho phép kết nối mạng công nghiệp tốc độ cao và đồng bộ hóa dữ liệu hiệu quả.
- Các Cổng Kết Nối (Interfaces): Thiết bị được trang bị đầy đủ các cổng kết nối cần thiết: cổng cấp nguồn 3 pha, cổng ra động cơ, cổng kết nối bộ mã hóa, cổng giao tiếp PROFINET, cổng kết nối DI/DO, AI và cổng kết nối điện trở hãm ngoài (nếu cần). Các cổng được bố trí khoa học, dễ dàng cho việc đấu nối và bảo trì.
- Hệ Thống Tản Nhiệt: Quạt làm mát tích hợp và các khe tản nhiệt được thiết kế tối ưu để đảm bảo luồng không khí lưu thông hiệu quả, giữ cho nhiệt độ bên trong thiết bị luôn trong giới hạn cho phép, ngay cả khi hoạt động liên tục ở công suất cao.
- Vỏ Bảo Vệ (Housing): Vỏ kim loại chắc chắn đạt tiêu chuẩn IP20, bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn và các tác động vật lý nhẹ, đảm bảo an toàn và độ tin cậy trong môi trường công nghiệp.
- Màn Hình Hiển Thị và Đèn LED (Tùy chọn hoặc tích hợp): Cung cấp thông tin trạng thái hoạt động, mã lỗi, giúp người vận hành và kỹ thuật viên dễ dàng theo dõi và chẩn đoán sự cố.
2. Các tính năng chính của sản phẩm 6SL3210-5FE15-0UF0
- Hiệu Suất Điều Khiển Đỉnh Cao: Tích hợp các thuật toán điều khiển vòng kín tiên tiến (vị trí, tốc độ, mô-men), bộ điều khiển này mang lại độ chính xác định vị và lặp lại vượt trội, đáp ứng tốc độ cao và khả năng tăng/giảm tốc mượt mà. Điều này cực kỳ quan trọng trong các ứng dụng như máy cắt laser, máy phay CNC, robot gắp thả, nơi sai số dù nhỏ cũng ảnh hưởng lớn đến chất lượng sản phẩm.
- Tối Ưu Hóa Năng Lượng: Công nghệ chuyển mạch hiệu suất cao và khả năng thu hồi năng lượng hãm (khi kết hợp với cấu hình phù hợp) giúp giảm đáng kể lượng điện năng tiêu thụ so với các hệ thống truyền động cũ. Điều này trực tiếp cắt giảm chi phí vận hành – một lợi ích thiết thực cho mọi doanh nghiệp.
- Vận Hành và Cấu Hình Đơn Giản: Với phần mềm SINAMICS V-ASSISTANT miễn phí, giao diện thân thiện và trực quan, việc cài đặt thông số, tinh chỉnh (tuning) và chẩn đoán lỗi trở nên dễ dàng hơn bao giờ hết, ngay cả với những kỹ sư chưa có nhiều kinh nghiệm về servo Siemens. Tính năng tự động tinh chỉnh (One-Button Tuning) giúp tối ưu hóa hiệu suất hệ thống chỉ với vài cú nhấp chuột.
- Độ Tin Cậy và Bền Bỉ Vượt Thời Gian: Được xây dựng từ những linh kiện chất lượng cao, trải qua quy trình kiểm tra nghiêm ngặt của Siemens, Servo drive Siemens 5kW này đảm bảo khả năng hoạt động ổn định, liên tục trong môi trường công nghiệp khắc nghiệt. Các chức năng bảo vệ tích hợp (quá dòng, quá áp, quá nhiệt, mất pha…) giúp ngăn ngừa hư hỏng và kéo dài tuổi thọ thiết bị.
- Kết Nối Mạng Công Nghiệp Linh Hoạt: Phiên bản 6SL3210-5FE15-0UF0 hỗ trợ giao thức PROFINET (PN) – tiêu chuẩn mạng Ethernet công nghiệp hàng đầu của Siemens và thế giới. Điều này cho phép tích hợp liền mạch vào các hệ thống điều khiển tự động hóa hiện đại dựa trên PLC Simatic, truyền dữ liệu tốc độ cao, đồng bộ hóa chính xác giữa nhiều trục và dễ dàng giám sát, điều khiển từ xa.
- An Toàn Tích Hợp (Integrated Safety): Chức năng STO (Safe Torque Off) đạt chuẩn SIL 2 / PL d được tích hợp sẵn, cho phép ngắt mô-men xoắn động cơ một cách an toàn mà không cần dùng đến contactor ngoài, giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và tăng độ tin cậy, đáp ứng các tiêu chuẩn an toàn máy móc ngày càng cao.
- Tương Thích Động Cơ Đa Dạng: Servo drive V90 được tối ưu hóa để hoạt động hoàn hảo với dòng động cơ servo SIMOTICS S-1FL6 của Siemens, tạo thành một hệ thống truyền động servo đồng bộ, hiệu quả về chi phí và hiệu năng.
- Chế Độ Điều Khiển Đa Năng: Khả năng hoạt động ở các chế độ điều khiển vị trí cơ bản (EPos), tốc độ và mô-men giúp đáp ứng linh hoạt nhiều loại hình ứng dụng khác nhau, từ điều khiển chuyển động điểm-điểm đơn giản đến các ứng dụng đòi hỏi kiểm soát lực chính xác.
3. Hướng Dẫn Kết Nối 6SL3210-5FE15-0UF0 Với Phần Mềm V-Assistant
1. Chuẩn bị:
- Máy tính cá nhân (PC hoặc Laptop) chạy hệ điều hành Windows.
- Phần mềm SINAMICS V-ASSISTANT đã được tải về và cài đặt từ trang web hỗ trợ của Siemens. Đảm bảo bạn có phiên bản mới nhất để tương thích tốt nhất.
- Cáp kết nối: Sử dụng cáp USB Type A sang Mini-USB Type B tiêu chuẩn để kết nối cổng USB trên máy tính với cổng X8 trên mặt trước của bộ điều khiển 6SL3210-5FE15-0UF0.
- Nguồn cấp cho bộ điều khiển servo (chỉ cần cấp nguồn điều khiển 24VDC hoặc nguồn chính nếu muốn chạy thử động cơ).
2. Kết nối phần cứng:
- Đảm bảo nguồn điện đã được ngắt an toàn.
- Kết nối cáp USB từ máy tính vào cổng X8 của servo drive.
- Cấp nguồn điều khiển (24VDC) cho servo drive. Nếu bạn cài đặt lần đầu, driver USB có thể sẽ tự động được cài đặt hoặc yêu cầu bạn xác nhận.
3. Khởi chạy V-ASSISTANT và kết nối:
- Mở phần mềm SINAMICS V-ASSISTANT trên máy tính.
- Phần mềm sẽ tự động quét tìm các thiết bị V90 đang được kết nối qua USB. Nếu thiết bị 6SL3210-5FE15-0UF0 của bạn được nhận diện, nó sẽ xuất hiện trong danh sách.
- Nhấp đúp vào thiết bị hoặc chọn thiết bị và nhấn nút Connect (Kết nối).
4. Giao diện làm việc:
Sau khi kết nối thành công, giao diện V-ASSISTANT sẽ hiển thị. Bạn có thể truy cập vào các mục chính như:
- Parameter view: Xem và chỉnh sửa danh sách các thông số của servo drive.
- Commissioning: Thực hiện các bước cài đặt ban đầu, bao gồm cấu hình động cơ, bộ mã hóa, giới hạn và chức năng I/O.
- Optimization: Tinh chỉnh các vòng điều khiển (tốc độ, vị trí) bằng chức năng Auto Tuning hoặc Manual Tuning.
- Diagnostics: Theo dõi trạng thái hoạt động, xem lịch sử cảnh báo và lỗi, sử dụng chức năng Trace (đồ thị thời gian thực) để phân tích tín hiệu.
- Backup/Restore: Sao lưu và phục hồi cấu hình thông số của drive.
5. Ngắt kết nối: Sau khi hoàn tất công việc, chọn Disconnect (Ngắt kết nối) trong phần mềm trước khi rút cáp USB.
4. Bí Quyết Lập Trình và Tối Ưu Hóa Hoạt Động Cho 6SL3210-5FE15-0UF0
Tích hợp vào TIA Portal: Sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens là cách tiếp cận hiệu quả nhất.
- Thêm thiết bị: Trong TIA Portal, thêm SINAMICS V90 PN (mã 6SL3210-5FE15-0UF0) vào cấu hình phần cứng của dự án.
- Cấu hình mạng PROFINET: Thiết lập địa chỉ IP và tên PROFINET cho drive, kết nối mạng với PLC.
- Sử dụng đối tượng công nghệ (Technology Objects – TO): TIA Portal cung cấp các TO như Positioning Axis hoặc Speed Axis. Cấu hình TO này liên kết với V90 drive, giúp đơn giản hóa việc lập trình điều khiển chuyển động. Bạn chỉ cần làm việc với các thông số và chức năng của TO trong chương trình PLC.
- Sử dụng khối hàm (Function Blocks): Lập trình chuyển động bằng cách gọi các khối hàm điều khiển chuẩn PLCopen (ví dụ: MC_Power, MC_MoveAbsolute, MC_MoveVelocity, MC_Home…) trong chương trình PLC (ngôn ngữ LAD, FBD, SCL…). Các khối hàm này sẽ gửi lệnh điều khiển đến V90 thông qua TO và mạng PROFINET.
Tối ưu hóa hiệu suất (Tuning):
- One-Button Tuning (trong V-Assistant): Cách nhanh nhất để có bộ thông số điều khiển cơ bản phù hợp với tải. Drive sẽ tự thực hiện các chuyển động thử nghiệm và tính toán các hệ số khuếch đại (gain) tối ưu.
- Manual Tuning (trong V-Assistant hoặc qua TIA Portal): Dành cho các ứng dụng đòi hỏi tinh chỉnh sâu hơn. Kỹ sư có thể điều chỉnh thủ công các thông số của vòng điều khiển tốc độ và vị trí, sử dụng chức năng Trace để theo dõi đáp ứng của hệ thống (ví dụ: độ vọt lố, thời gian xác lập) và tinh chỉnh cho đến khi đạt yêu cầu mong muốn về độ chính xác, độ mượt và tốc độ đáp ứng.
- Bộ lọc thông minh: Sử dụng các bộ lọc (notch filter, low-pass filter) để triệt tiêu các tần số cộng hưởng cơ khí, giúp hệ thống vận hành ổn định và êm ái hơn ở tốc độ cao.
Lập trình chế độ EPos (Basic Positioner): Nếu không sử dụng PLC hoặc cho các ứng dụng đơn giản, bạn có thể sử dụng chế độ định vị cơ bản tích hợp sẵn. Cấu hình các vị trí đích, tốc độ, gia tốc trực tiếp trong V-Assistant và kích hoạt chuyển động thông qua các ngõ vào số (DI).
5. Giải Mã Các Lỗi Thường Gặp và Cách Khắc Phục Hiệu Quả Trên 6SL3210-5FE15-0UF0
| Mã lỗi/Cảnh báo (Ví dụ) |
Mô tả Lỗi/Cảnh báo |
Nguyên nhân có thể |
Hướng khắc phục cơ bản |
| F7801 |
Lỗi quá dòng motor (Motor overcurrent) |
Ngắn mạch cáp động cơ, lỗi cuộn dây motor, thông số motor không đúng, tăng tốc quá nhanh, tải quá nặng, lỗi drive. |
Kiểm tra cáp động cơ và đấu nối. Kiểm tra điện trở cách điện motor. Kiểm tra lại thông số motor đã cài đặt. Giảm gia tốc. Kiểm tra cơ cấu cơ khí xem có kẹt không. Reset lỗi, nếu lặp lại, liên hệ hỗ trợ kỹ thuật. |
| F7802 |
Lỗi quá áp DC link (DC link overvoltage) |
Điện áp nguồn quá cao, giảm tốc quá nhanh, điện trở hãm không phù hợp hoặc bị hỏng/không kết nối, quán tính tải lớn. |
Kiểm tra điện áp nguồn đầu vào. Tăng thời gian giảm tốc. Kiểm tra/thay thế điện trở hãm phù hợp (nếu dùng điện trở ngoài). Reset lỗi. |
| F7453 |
Lỗi bộ mã hóa (Encoder error) |
Cáp encoder bị lỏng/hỏng, nhiễu tín hiệu, encoder bị lỗi, cấu hình encoder sai. |
Kiểm tra lại kết nối cáp encoder, đảm bảo chắc chắn và đúng chuẩn chống nhiễu. Kiểm tra cấu hình loại encoder và độ phân giải trong thông số drive. Thử thay thế encoder hoặc cáp. Reset lỗi. |
| F7900 |
Lỗi quá tải động cơ (Motor stalled/blocked) |
Motor bị kẹt cơ khí, tải quá lớn, thông số điều khiển chưa tối ưu (gain quá thấp). |
Kiểm tra cơ cấu cơ khí xem có bị kẹt cứng không. Giảm tải hoặc kiểm tra lại tính toán chọn động cơ/drive. Tối ưu lại thông số vòng điều khiển (tuning). Reset lỗi. |
| F30001 |
Lỗi quá dòng khối công suất |
Ngắn mạch đầu ra, lỗi IGBT, lỗi drive. |
Ngắt nguồn ngay lập tức. Kiểm tra cáp động cơ và motor. Đây thường là lỗi phần cứng nghiêm trọng, cần liên hệ nhà cung cấp hoặc dịch vụ sửa chữa chuyên nghiệp. Không nên cố gắng reset nhiều lần. |
| A7576 (Cảnh báo) |
Cảnh báo nhiệt độ động cơ cao |
Motor hoạt động quá tải liên tục, nhiệt độ môi trường cao, thông gió kém. |
Giảm tải cho motor, kiểm tra lại chu kỳ làm việc. Cải thiện thông gió cho motor và khu vực lắp đặt. Kiểm tra thông số cảnh báo nhiệt độ. |
| A7971 (Cảnh báo) |
Cảnh báo nhiệt độ bộ hãm cao |
Điện trở hãm bị quá nhiệt do năng lượng hãm quá lớn hoặc liên tục, điện trở không phù hợp. |
Kiểm tra lại tính toán và lựa chọn điện trở hãm. Tăng thời gian giảm tốc nếu có thể. Đảm bảo điện trở hãm được lắp đặt ở nơi thông thoáng. |
| Lỗi giao tiếp PN |
Mất kết nối PROFINET |
Cáp mạng lỗi/lỏng, cấu hình mạng sai (IP, tên thiết bị), PLC bị lỗi hoặc dừng, nhiễu mạng. |
Kiểm tra cáp mạng Ethernet và các đầu nối RJ45. Kiểm tra cấu hình địa chỉ IP và tên PROFINET trên drive và PLC. Kiểm tra trạng thái hoạt động của PLC. Đảm bảo hệ thống dây mạng tuân thủ chuẩn chống nhiễu công nghiệp. Khởi động lại drive và PLC. |
6. Thanh Thien Phu – Đối Tác Tin Cậy Đồng Hành Cùng Bạn Trên Con Đường Chinh Phục Tự Động Hóa
Bạn đã thấy được sức mạnh và tiềm năng to lớn mà bộ điều khiển servo 6SL3210-5FE15-0UF0 AC Servo V90 3P 5kW mang lại. Nhưng làm thế nào để lựa chọn cấu hình phù hợp nhất? Làm sao để tích hợp liền mạch vào hệ thống hiện có? Ai sẽ hỗ trợ bạn khi gặp khó khăn trong quá trình cài đặt và vận hành?
Đừng lo lắng, Thanh Thien Phu chính là câu trả lời bạn đang tìm kiếm. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện công nghiệp và giải pháp tự động hóa, đặc biệt là các sản phẩm của Siemens, chúng tôi tự hào là đối tác đáng tin cậy của hàng ngàn kỹ sư, kỹ thuật viên và doanh nghiệp trên khắp Việt Nam.
Tại sao nên chọn Thanh Thien Phu khi bạn cần 6SL3210-5FE15-0UF0 và các giải pháp tự động hóa khác?
- Chuyên môn sâu rộng: Đội ngũ kỹ sư của chúng tôi không chỉ bán sản phẩm, mà còn am hiểu sâu sắc về kỹ thuật, ứng dụng và cách tối ưu hóa hiệu suất của từng thiết bị, đặc biệt là dòng Sinamics V90. Chúng tôi sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn giải pháp phù hợp nhất với bài toán cụ thể của bạn.
- Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp 100% sản phẩm Siemens chính hãng, bao gồm 6SL3210-5FE15-0UF0, với đầy đủ chứng từ CO/CQ, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
- Giá cả cạnh tranh và minh bạch: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất thị trường, đi kèm với chính sách bán hàng linh hoạt và báo giá chi tiết, rõ ràng.
- Hỗ trợ kỹ thuật tận tâm: Không chỉ dừng lại ở việc bán hàng, thanhthienphu.vn còn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm. Từ hỗ trợ cài đặt, cấu hình, lập trình đến khắc phục sự cố, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng trợ giúp qua điện thoại, email hoặc hỗ trợ trực tiếp (tùy điều kiện).
- Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ đổi trả linh hoạt (theo quy định) và các dịch vụ bảo trì, sửa chữa chuyên nghiệp giúp bạn hoàn toàn yên tâm khi đầu tư vào thiết bị.
