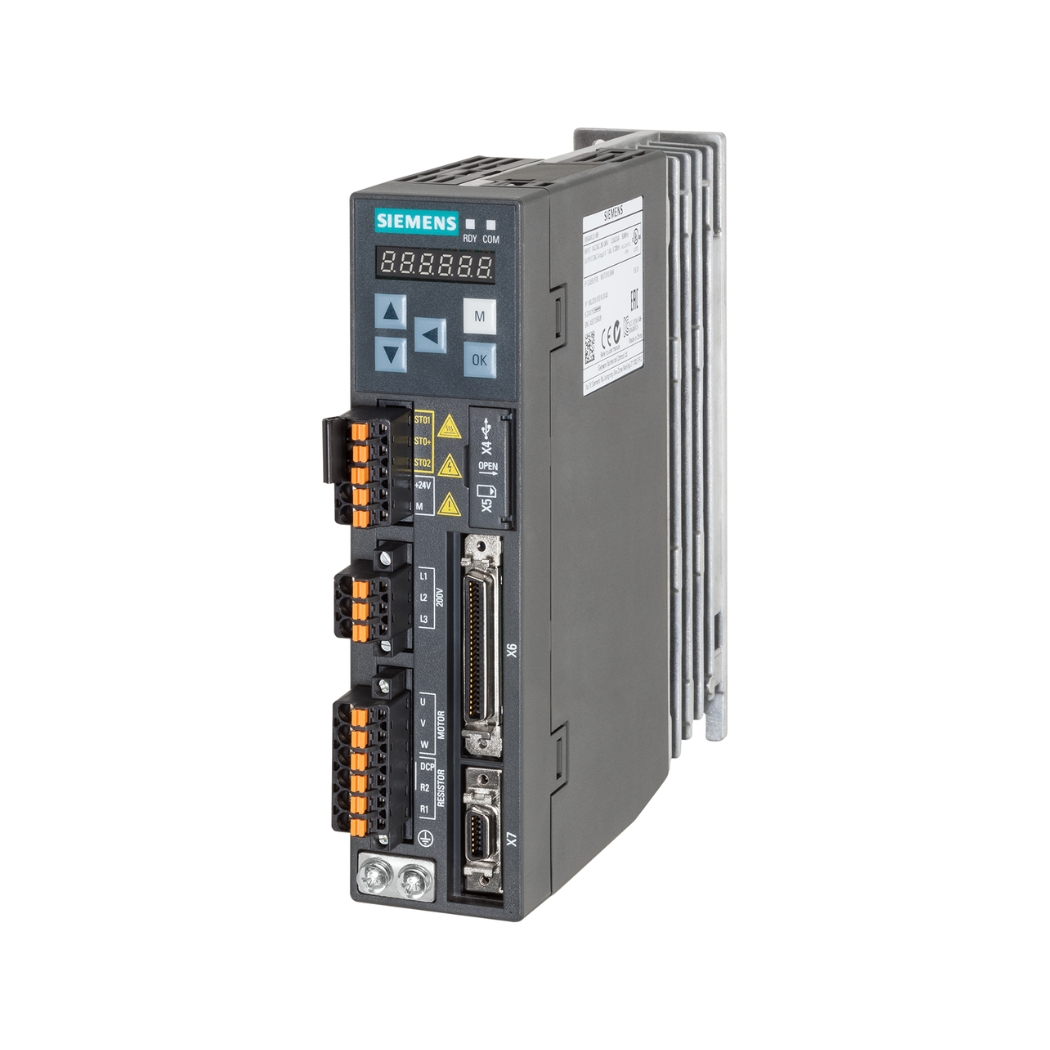

6SL3210-5FE15-0UA0 AC Servo V90 3P 5kW, bộ điều khiển servo 3 pha mạnh mẽ từ Siemens, chính là chìa khóa mở ra cánh cửa nâng tầm hiệu suất và độ chính xác cho mọi hệ thống tự động hóa công nghiệp mà bạn đang vận hành, một giải pháp ưu việt được phân phối chính hãng bởi thanhthienphu.vn.
1. Thông tin chi tiết về sản phẩm 6SL3210-5FE15-0UA0
| Thuộc tính Kỹ thuật |
Thông số Chi tiết của 6SL3210-5FE15-0UA0 |
| Mã sản phẩm (Article Number) |
6SL3210-5FE15-0UA0 |
| Dòng sản phẩm (Product Line) |
SINAMICS V90 |
| Loại thiết bị |
Bộ điều khiển Servo AC (AC Servo Drive) |
| Điện áp ngõ vào (Input Voltage) |
3 pha AC 380 V – 480 V (-15% / +10%) |
| Tần số ngõ vào (Input Frequency) |
50 / 60 Hz |
| Công suất định mức (Rated Power) |
5.0 kW (Kilowatt) |
| Dòng điện ngõ ra định mức |
11.5 A (Ampe) |
| Dòng điện ngõ ra tối đa |
28.8 A (Trong 3 giây) |
| Phương pháp điều khiển |
Điều khiển vị trí (Pulse train input – PTI, PROFINET), Tốc độ, Mô-men xoắn |
| Giao diện điều khiển (Control Interface) |
Ngõ vào xung (PTI), PROFINET (Tùy phiên bản), USS/Modbus RTU |
| Ngõ vào/ra số (Digital Inputs/Outputs) |
8 DI / 4 DQ (Cấu hình linh hoạt) |
| Ngõ vào/ra tương tự (Analog Inputs/Outputs) |
2 AI / 2 AQ |
| Giao diện Encoder |
TTL / HTL / SSI / DRIVE-CLiQ (Tùy chọn theo động cơ tương thích) |
| Chức năng an toàn tích hợp (Integrated Safety) |
STO (Safe Torque Off) – SIL 2 (IEC 61508), PL d (ISO 13849-1) |
| Phanh hãm (Braking Resistor) |
Tích hợp sẵn |
| Cấp bảo vệ (Degree of Protection) |
IP20 |
| Phương pháp làm mát |
Quạt làm mát tích hợp (Internal air cooling) |
| Nhiệt độ môi trường hoạt động |
0 °C đến 55 °C (Giảm công suất nếu trên 45 °C) |
| Kích thước (Rộng x Cao x Sâu) |
100 mm x 260 mm x 250 mm (ước tính, cần kiểm tra tài liệu chính thức) |
| Khối lượng (Weight) |
Khoảng 5.6 kg (ước tính) |
| Phần mềm cài đặt (Commissioning Software) |
SINAMICS V-ASSISTANT |
| Động cơ tương thích (Compatible Motors) |
Dòng SIMOTICS S-1FL6 |
| Chứng nhận (Certifications) |
CE, UL, cUL, RCM, EAC |
2. Cấu tạo tinh vi của 6SL3210-5FE15-0UA0
- Vỏ máy (Housing): Được chế tạo từ vật liệu cao cấp, thường là kim loại hoặc nhựa kỹ thuật cứng cáp, có khả năng chịu va đập và tản nhiệt tốt. Thiết kế vỏ máy đạt chuẩn IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và vật thể rắn có kích thước lớn hơn 12.5mm, phù hợp với môi trường lắp đặt trong tủ điện công nghiệp. Các khe thông gió được bố trí hợp lý để tối ưu hóa luồng khí làm mát.
- Mạch lực (Power Circuit): Đây là trái tim cung cấp năng lượng cho động cơ servo. Bao gồm bộ chỉnh lưu (Rectifier) chuyển đổi điện áp AC đầu vào thành DC, tụ lọc DC (DC Link Capacitors) để làm phẳng điện áp và lưu trữ năng lượng, và bộ nghịch lưu (Inverter) sử dụng các transistor công suất cao IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC 3 pha có tần số và biên độ thay đổi, cấp cho động cơ. Chất lượng của các linh kiện công suất này quyết định trực tiếp đến hiệu suất, độ bền và khả năng chịu tải của servo drive. Siemens luôn sử dụng các linh kiện IGBT thế hệ mới nhất, đảm bảo tổn hao chuyển mạch thấp và hiệu quả năng lượng cao.
- Mạch điều khiển (Control Circuit): Bộ não của servo drive, thường sử dụng bộ xử lý tín hiệu số tốc độ cao (DSP – Digital Signal Processor) hoặc vi điều khiển mạnh mẽ. Mạch này chịu trách nhiệm nhận tín hiệu lệnh từ bộ điều khiển cấp trên (PLC, HMI, PC), đọc tín hiệu phản hồi từ encoder của động cơ, thực hiện các thuật toán điều khiển phức tạp (PID, điều khiển vòng kín vị trí, tốc độ, mô-men), và tạo ra tín hiệu điều khiển PWM (Pulse Width Modulation) để đóng cắt các IGBT trong mạch lực. Sự tinh vi của mạch điều khiển quyết định độ chính xác, tốc độ đáp ứng và sự ổn định của hệ thống servo.
- Khối nguồn phụ (Auxiliary Power Supply): Cung cấp nguồn điện ổn định cho mạch điều khiển và các mạch phụ trợ khác bên trong drive, hoạt động độc lập với nguồn động lực chính.
- Bộ phận làm mát (Cooling System): Thường bao gồm quạt làm mát (Fan) và tản nhiệt (Heatsink) lớn để giải phóng nhiệt lượng sinh ra trong quá trình hoạt động, đặc biệt là từ mạch lực, đảm bảo drive hoạt động ổn định trong dải nhiệt độ cho phép.
- Màn hình hiển thị và LED trạng thái (Display and Status LEDs): Cung cấp thông tin trực quan về trạng thái hoạt động, mã lỗi, giúp người vận hành dễ dàng giám sát và chẩn đoán sự cố.
3. Những Tính năng chính vượt trội của 6SL3210-5FE15-0UA0
- Hiệu suất điều khiển đỉnh cao: Trái tim của V90 là bộ xử lý tín hiệu số (DSP) mạnh mẽ, kết hợp với các thuật toán điều khiển tiên tiến, mang lại khả năng đáp ứng nhanh, độ chính xác vị trí và tốc độ vượt trội. Tần số đáp ứng vòng lặp tốc độ cao và khả năng xử lý tín hiệu encoder độ phân giải cao (lên đến 24-bit) cho phép thực hiện các chuyển động phức tạp một cách mượt mà, chính xác đến từng micromet. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao như máy gia công CNC, robot lắp ráp, máy đóng gói tốc độ cao.
- Tích hợp chức năng An toàn STO (Safe Torque Off): An toàn là ưu tiên hàng đầu trong môi trường công nghiệp. 6SL3210-5FE15-0UA0 tích hợp sẵn chức năng STO theo tiêu chuẩn quốc tế SIL 2 (IEC 61508) và PL d (ISO 13849-1). Chức năng này cho phép ngắt mô-men xoắn của động cơ một cách an toàn mà không cần ngắt nguồn chính, giúp ngăn ngừa các chuyển động không mong muốn trong quá trình bảo trì hoặc khi có sự cố, giảm thiểu nguy cơ tai nạn lao động và đơn giản hóa thiết kế hệ thống an toàn tổng thể, tiết kiệm chi phí cho các contactor an toàn bên ngoài. Đây là một điểm cộng lớn đối với các quản lý kỹ thuật và chủ doanh nghiệp luôn đặt an toàn lên hàng đầu.
- Vận hành và Cài đặt dễ dàng với SINAMICS V-ASSISTANT: Siemens cung cấp phần mềm SINAMICS V-ASSISTANT miễn phí, giao diện đồ họa trực quan, thân thiện với người dùng. Thông qua kết nối USB đơn giản, kỹ thuật viên có thể nhanh chóng thực hiện các thao tác cài đặt thông số, tối ưu hóa (tuning) bộ điều khiển, sao lưu/phục hồi cấu hình, chẩn đoán lỗi và giám sát trạng thái hoạt động. Chức năng Auto-tuning tự động tối ưu hóa các thông số vòng lặp điều khiển chỉ với vài cú nhấp chuột, tiết kiệm đáng kể thời gian và công sức so với việc dò chỉnh thủ công, ngay cả với những kỹ thuật viên chưa có nhiều kinh nghiệm.
- Tối ưu hóa cho động cơ SIMOTICS S-1FL6: Hệ thống servo V90 được thiết kế để hoạt động hoàn hảo với dòng động cơ servo SIMOTICS S-1FL6 của Siemens. Sự kết hợp đồng bộ này đảm bảo hiệu suất tối ưu, độ tin cậy cao và khai thác triệt để khả năng của cả bộ điều khiển và động cơ. Việc lựa chọn cặp đôi Drive-Motor từ cùng một nhà sản xuất giúp đơn giản hóa quá trình lựa chọn, lắp đặt và vận hành.
- Đa dạng chế độ điều khiển và Giao diện linh hoạt: Thiết bị điều khiển động cơ Servo 5kW này hỗ trợ nhiều chế độ điều khiển như điều khiển vị trí (qua xung PTI hoặc mạng PROFINET), điều khiển tốc độ và điều khiển mô-men xoắn, đáp ứng linh hoạt các yêu cầu ứng dụng khác nhau. Ngoài ra, các ngõ vào/ra số và tương tự có thể được cấu hình linh hoạt, cùng với hỗ trợ giao tiếp USS/Modbus RTU, tăng cường khả năng tích hợp vào các hệ thống điều khiển tự động hóa phức tạp sử dụng PLC hoặc các bộ điều khiển khác.
- Thiết kế nhỏ gọn, tiết kiệm không gian: Với kích thước tối ưu, Servo Drive V90 5kW cho phép lắp đặt sát nhau trong tủ điện, tiết kiệm không gian quý giá, đặc biệt quan trọng đối với các hệ thống máy móc có không gian hạn chế hoặc khi cần tích hợp nhiều trục servo.
- Độ bền và độ tin cậy cao: Được chế tạo từ các linh kiện chất lượng cao, trải qua quá trình kiểm tra nghiêm ngặt và có lớp phủ bảo vệ bo mạch, 6SL3210-5FE15-0UA0 đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt, giảm thiểu thời gian dừng máy và chi phí bảo trì, mang lại sự yên tâm cho người vận hành và chủ doanh nghiệp.
- Hiệu quả năng lượng: Các thuật toán điều khiển tiên tiến và linh kiện công suất hiệu suất cao giúp giảm thiểu tổn hao năng lượng trong quá trình vận hành, góp phần tiết kiệm chi phí điện năng – một yếu tố ngày càng được quan tâm trong bối cảnh chi phí năng lượng gia tăng.
4. Hướng dẫn Kết nối 6SL3210-5FE15-0UA0 với phần mềm
Bước 1: Chuẩn bị phần cứng và phần mềm
Phần cứng:
- Bộ điều khiển Servo 6SL3210-5FE15-0UA0 đã được cấp nguồn điều khiển (Control supply voltage). Lưu ý: Không nhất thiết phải cấp nguồn động lực (Line voltage) cho quá trình cài đặt qua V-ASSISTANT.
- Máy tính cá nhân (PC hoặc Laptop) chạy hệ điều hành Windows tương thích.
- Cáp USB Type A sang Mini-USB Type B (loại cáp phổ biến dùng cho nhiều thiết bị điện tử).
Phần mềm:
- Tải xuống phiên bản mới nhất của phần mềm SINAMICS V-ASSISTANT từ trang web hỗ trợ của Siemens (Siemens Industry Online Support – SIOS) hoặc liên hệ thanhthienphu.vn để được hỗ trợ cung cấp link tải. Phần mềm này hoàn toàn miễn phí.
- Cài đặt phần mềm V-ASSISTANT lên máy tính của bạn theo hướng dẫn đi kèm. Quá trình cài đặt thường khá đơn giản và nhanh chóng.
Bước 2: Thực hiện kết nối vật lý
- Xác định vị trí cổng Mini-USB trên mặt trước của bộ điều khiển Servo Drive V90 5kW 6SL3210-5FE15-0UA0. Cổng này thường được che bằng một nắp nhỏ.
- Cắm đầu Mini-USB của cáp vào cổng trên bộ điều khiển V90.
- Cắm đầu USB Type A còn lại của cáp vào một cổng USB trống trên máy tính của bạn.
- Hệ điều hành Windows sẽ tự động nhận diện thiết bị mới và có thể yêu cầu cài đặt driver. Thông thường, driver cần thiết đã được tích hợp sẵn trong gói cài đặt V-ASSISTANT. Nếu có yêu cầu, hãy làm theo hướng dẫn trên màn hình hoặc chỉ định đường dẫn đến thư mục cài đặt V-ASSISTANT.
Bước 3: Khởi động SINAMICS V-ASSISTANT và kết nối
- Mở phần mềm SINAMICS V-ASSISTANT đã cài đặt trên máy tính.
- Trên giao diện chính của phần mềm, tìm kiếm chức năng kết nối hoặc quét thiết bị (thường là biểu tượng kết nối hoặc tùy chọn trong menu “Online” hoặc “Communication”).
- Phần mềm sẽ tự động quét các cổng COM ảo được tạo ra bởi kết nối USB và tìm kiếm bộ điều khiển V90.
- Khi 6SL3210-5FE15-0UA0 được tìm thấy, hãy chọn nó từ danh sách và nhấn nút “Connect” hoặc “Go online”.
- Nếu kết nối thành công, giao diện V-ASSISTANT sẽ hiển thị trạng thái “Online” và các thông tin cơ bản của bộ điều khiển. Bạn có thể thấy mã sản phẩm, phiên bản firmware và trạng thái hoạt động.
Bước 4: Khám phá các chức năng của V-ASSISTANT
Sau khi kết nối thành công, bạn đã sẵn sàng để:
- Parameter View/Editor: Xem và chỉnh sửa hàng trăm thông số của bộ điều khiển, từ cài đặt cơ bản đến các chức năng nâng cao.
- Commissioning Wizard: Sử dụng trình hướng dẫn từng bước để cài đặt nhanh các thông số cơ bản cho ứng dụng của bạn.
- Optimization/Tuning: Thực hiện chức năng Auto-tuning để tối ưu hóa vòng lặp điều khiển hoặc tinh chỉnh thủ công các hệ số khuếch đại (Gain).
- Diagnostics: Đọc và xóa lỗi, giám sát các giá trị thực (tốc độ, vị trí, dòng điện, nhiệt độ), sử dụng chức năng Trace (đồ thị thời gian thực) để phân tích hoạt động chi tiết.
- Backup/Restore: Sao lưu toàn bộ cấu hình thông số ra file và phục hồi lại khi cần thiết, rất hữu ích cho việc thay thế thiết bị hoặc nhân bản cấu hình cho nhiều bộ điều khiển giống nhau.
5. Bí quyết Lập trình và Tối ưu hóa 6SL3210-5FE15-0UA0
Bước 1: Xác định yêu cầu ứng dụng và chọn chế độ điều khiển
Phân tích ứng dụng: Trước tiên, hãy hiểu rõ mục tiêu của hệ thống: Cần điều khiển vị trí chính xác (máy CNC, robot), điều khiển tốc độ ổn định (băng tải, máy cuộn), hay điều khiển lực/mô-men xoắn (máy ép, cơ cấu căng)? Tốc độ yêu cầu? Gia tốc/giảm tốc mong muốn? Tải trọng và quán tính của hệ thống cơ khí?
Chọn chế độ điều khiển phù hợp: Dựa trên phân tích, chọn chế độ điều khiển chính trên Servo Drive V90 5kW:
- Điều khiển vị trí (Position Control – EPOS thông qua PTI hoặc PROFINET): Phổ biến nhất, dùng khi cần di chuyển đến các vị trí xác định với độ chính xác cao. Thường được điều khiển bởi tín hiệu xung (Pulse/Direction) từ PLC hoặc bộ phát xung, hoặc qua mạng PROFINET.
- Điều khiển tốc độ (Speed Control): Dùng khi cần duy trì một tốc độ quay ổn định, bất chấp sự thay đổi của tải. Tốc độ tham chiếu thường được đặt qua ngõ vào tương tự (Analog Input) hoặc qua giao tiếp mạng.
- Điều khiển mô-men xoắn (Torque Control): Dùng khi cần kiểm soát lực tác động lên cơ cấu chấp hành. Giá trị mô-men xoắn tham chiếu thường được đặt qua ngõ vào tương tự hoặc giao tiếp mạng.
Bước 2: Cài đặt thông số cơ bản (Basic Parameters)
Sử dụng phần mềm SINAMICS V-ASSISTANT đã kết nối ở mục 4:
- Thông số động cơ: Nhập chính xác các thông số của động cơ SIMOTICS S-1FL6 đang sử dụng (thường có thể chọn trực tiếp từ danh sách có sẵn trong V-ASSISTANT dựa trên mã động cơ). Việc này cực kỳ quan trọng để bộ điều khiển nhận diện và điều khiển động cơ đúng cách.
- Thông số Encoder: Cấu hình loại encoder và độ phân giải tương ứng với động cơ.
- Giới hạn hoạt động: Cài đặt các giới hạn an toàn như tốc độ tối đa, mô-men xoắn tối đa, giới hạn hành trình (nếu có cảm biến).
- Cấu hình I/O: Gán chức năng cho các ngõ vào/ra số (DI/DO) và tương tự (AI/AQ) theo yêu cầu điều khiển (ví dụ: DI cho tín hiệu Servo ON, Reset Fault, Home Sensor; DO cho tín hiệu Ready, Fault; AI cho tín hiệu đặt tốc độ/mô-men xoắn).
- Thông số cơ khí (nếu cần): Nhập các thông số liên quan đến cơ cấu truyền động như tỉ số truyền hộp số, bước vít me… để bộ điều khiển tính toán đúng vị trí và tốc độ thực tế của tải.
Bước 3: Tối ưu hóa vòng lặp điều khiển (Tuning)
Đây là bước quan trọng nhất để đạt hiệu suất cao. 6SL3210-5FE15-0UA0 cung cấp nhiều phương pháp tuning:
Auto-tuning (Tự động tối ưu hóa):
- Đây là cách nhanh chóng và hiệu quả cho hầu hết các ứng dụng. Trong V-ASSISTANT, chọn chức năng Auto-tuning.
- Chọn mức độ đáp ứng mong muốn (ví dụ: High dynamic, Medium, Low – tùy thuộc vào độ cứng vững của cơ khí và yêu cầu tốc độ/độ chính xác).
- Kích hoạt quá trình Auto-tuning. Bộ điều khiển sẽ tự động thực hiện các chuyển động nhỏ để xác định đặc tính hệ thống (quán tính, ma sát) và tính toán tối ưu các hệ số khuếch đại (Gain) của vòng lặp vị trí, tốc độ và bộ lọc.
- Sau khi hoàn tất, lưu lại các thông số đã được tối ưu hóa.
Manual Tuning (Tinh chỉnh thủ công):
- Dành cho các ứng dụng đặc biệt phức tạp hoặc khi cần tinh chỉnh sâu hơn sau Auto-tuning.
- Sử dụng chức năng Trace (đồ thị thời gian thực) trong V-ASSISTANT để quan sát đáp ứng của hệ thống (sai số vị trí, tốc độ thực tế so với tốc độ đặt).
- Điều chỉnh các thông số Gain (ví dụ: Kp – hệ số khuếch đại tỉ lệ vòng tốc độ, Tn – thời gian tích phân vòng tốc độ) và các bộ lọc (filter) để giảm rung động (vibration), giảm vọt lố (overshoot) và cải thiện thời gian đáp ứng.
- Quá trình này đòi hỏi kiến thức chuyên sâu về lý thuyết điều khiển tự động và kinh nghiệm thực tế. Cần thực hiện cẩn thận, thay đổi từng thông số nhỏ và kiểm tra lại đáp ứng.
Bước 4: Kiểm tra và Vận hành thử
- Sau khi cài đặt và tối ưu hóa, thực hiện chạy thử hệ thống ở tốc độ chậm trước, sau đó tăng dần tốc độ.
- Kiểm tra hoạt động ở các chế độ khác nhau, kiểm tra độ chính xác vị trí, độ ổn định tốc độ, khả năng đáp ứng với sự thay đổi tải.
- Sử dụng chức năng giám sát và chẩn đoán của V-ASSISTANT để theo dõi các thông số quan trọng trong quá trình vận hành.
Bí quyết tối ưu hóa:
- Hiểu rõ hệ thống cơ khí: Độ cứng vững, độ rơ (backlash), ma sát của hệ thống cơ khí ảnh hưởng rất lớn đến kết quả tuning. Một hệ thống cơ khí tốt sẽ dễ dàng đạt được hiệu suất cao.
- Bắt đầu với Auto-tuning: Luôn thử Auto-tuning trước, nó thường mang lại kết quả tốt và tiết kiệm thời gian.
- Sử dụng chức năng Trace: Đây là công cụ vô giá để hiểu rõ đáp ứng của hệ thống và xác định vấn đề cần tinh chỉnh.
- Tham khảo tài liệu Siemens: Tài liệu hướng dẫn sử dụng và lập trình của SINAMICS V90 chứa rất nhiều thông tin chi tiết về các thông số và quy trình tối ưu hóa.
- Đừng ngại tìm kiếm sự hỗ trợ: Nếu gặp khó khăn, đội ngũ kỹ thuật giàu kinh nghiệm của thanhthienphu.vn (Hotline: 08.12.77.88.99) luôn sẵn sàng tư vấn và hỗ trợ bạn.
6. Khắc phục một số lỗi thường gặp trên 6SL3210-5FE15-0UA0
| Mã Lỗi/Cảnh Báo (Ví dụ) |
Mô Tả Thường Gặp (Tiếng Việt) |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Cơ Bản |
| F07900 |
Lỗi Truyền Động: Động cơ bị kẹt hoặc chặn |
– Động cơ bị quá tải cơ khí nặng (vượt quá giới hạn moment).
– Cơ cấu truyền động (hộp số, vít me, dây đai) bị kẹt cứng.
– Phanh động cơ chưa nhả (nếu có).
– Cài đặt giới hạn moment quá thấp. |
– Kiểm tra cơ khí: Đảm bảo trục động cơ và cơ cấu truyền động có thể quay tự do, không bị kẹt, vướng.
– Kiểm tra phanh: Xác nhận tín hiệu điều khiển nhả phanh hoạt động đúng và phanh đã thực sự nhả.
– Kiểm tra tải: Giảm tải hoặc kiểm tra lại tính toán công suất/moment cho ứng dụng.
– Kiểm tra tham số: Xem lại cài đặt giới hạn moment (p1520, p1521).
– Reset lỗi: Sau khi khắc phục nguyên nhân, reset lỗi bằng DI (nếu đã cấu hình) hoặc qua V-ASSISTANT. |
| F07801 |
Lỗi Quá Dòng Động Cơ |
– Ngắn mạch cáp động cơ (pha-pha hoặc pha-đất).
– Lỗi bên trong bộ điều khiển (IGBT hỏng).
– Cài đặt tham số động cơ không chính xác.
– Gia tốc/giảm tốc quá lớn. |
– Kiểm tra cáp động cơ: Ngắt kết nối cáp tại drive và động cơ, dùng đồng hồ đo kiểm tra cách điện giữa các pha và giữa pha với đất.
– Kiểm tra động cơ: Đo điện trở các cuộn dây động cơ.
– Kiểm tra tham số: Đảm bảo đã chọn đúng mã động cơ và các tham số liên quan (p0304, p0305…).
– Giảm gia tốc/giảm tốc: Thử giảm giá trị ramp-up/ramp-down.
– Liên hệ hỗ trợ: Nếu nghi ngờ lỗi phần cứng drive, liên hệ nhà cung cấp hoặc Siemens. |
| F07490 (hoặc tương tự) |
Lỗi Truyền Thông PROFINET (PN version) |
– Cáp mạng Ethernet bị lỗi, lỏng hoặc đứt.
– Cấu hình địa chỉ IP hoặc tên thiết bị sai.
– Lỗi cấu hình trên PLC Master.
– Nhiễu điện từ ảnh hưởng đường truyền. |
– Kiểm tra cáp mạng: Đảm bảo cáp được bấm đúng chuẩn, cắm chắc chắn, không bị gãy dập.
– Kiểm tra cấu hình mạng: Xác nhận địa chỉ IP, Subnet Mask, Device Name của V90 trên V-ASSISTANT/TIA Portal khớp với cấu hình trên PLC.
– Kiểm tra cấu hình PLC: Xem lại cấu hình topology mạng và thiết bị trong phần cứng PLC.
– Kiểm tra chống nhiễu: Đảm bảo cáp mạng là loại có chống nhiễu và đi xa nguồn gây nhiễu (cáp động lực).
– Reset lỗi / Khởi động lại: Thử reset lỗi hoặc khởi động lại cả drive và PLC. |
| F07901 |
Lỗi Quá Tốc Độ Động Cơ |
– Tốc độ đặt vượt quá giới hạn cho phép (p1082).
– Lỗi trong vòng lặp điều khiển tốc độ (gain quá cao gây dao động).
– Lỗi tín hiệu encoder.
– Tải kéo động cơ quay nhanh hơn tốc độ đặt (ví dụ: tải thế năng). |
– Kiểm tra tốc độ đặt: Đảm bảo giá trị tốc độ yêu cầu từ PLC hoặc tham số không vượt quá p1082.
– Kiểm tra gain: Thực hiện lại Auto-Tuning hoặc giảm thủ công gain vòng tốc độ (p1460, p1462).
– Kiểm tra encoder: Xem lại kết nối cáp encoder, đảm bảo encoder hoạt động tốt. Sử dụng Trace trong V-ASSISTANT để theo dõi tín hiệu tốc độ.
– Kiểm tra ứng dụng: Xem xét lại cơ cấu cơ khí nếu tải có xu hướng kéo động cơ. |
| F30001 |
Lỗi Quá Áp DC Bus |
– Điện áp nguồn cung cấp quá cao.
– Năng lượng tái sinh từ động cơ quá lớn trong quá trình hãm/giảm tốc.
– Điện trở hãm (braking resistor) không được kết nối, kết nối sai hoặc bị hỏng.
– Giá trị điện trở hãm cài đặt không đúng (p0219). |
– Kiểm tra điện áp nguồn: Đo điện áp AC ngõ vào, đảm bảo nằm trong dải cho phép.
– Tăng thời gian giảm tốc: Kéo dài thời gian giảm tốc (p1121) để giảm năng lượng tái sinh.
– Kiểm tra điện trở hãm: Đảm bảo điện trở hãm được kết nối đúng terminal, còn hoạt động (đo điện trở), và có giá trị phù hợp với yêu cầu ứng dụng/khuyến cáo của Siemens.
– Kiểm tra tham số: Xác nhận giá trị điện trở hãm (p0219) và công suất (p0254) được cài đặt đúng trong drive (nếu dùng điện trở ngoài). |
| A01910 (Alarm) |
Cảnh báo Nhiệt độ Động cơ/Drive Quá Cao |
– Drive hoặc động cơ bị quá tải kéo dài.
– Nhiệt độ môi trường xung quanh quá cao.
– Quạt làm mát của drive bị hỏng hoặc bị chặn luồng khí.
– Lắp đặt không đảm bảo khoảng trống thông gió cho drive. |
– Giảm tải: Kiểm tra lại tải làm việc, xem xét giảm tải hoặc sử dụng drive/động cơ công suất lớn hơn.
– Cải thiện thông gió: Đảm bảo nhiệt độ môi trường trong tủ điện không quá cao, lắp đặt quạt thông gió tủ điện nếu cần.
– Kiểm tra quạt drive: Đảm bảo quạt của 6SL3210-5FE15-0UA0 đang quay bình thường, không bị kẹt bụi bẩn.
– Kiểm tra lắp đặt: Đảm bảo khoảng cách lắp đặt giữa các drive và với thành tủ tuân thủ khuyến cáo của Siemens để không khí lưu thông. |
