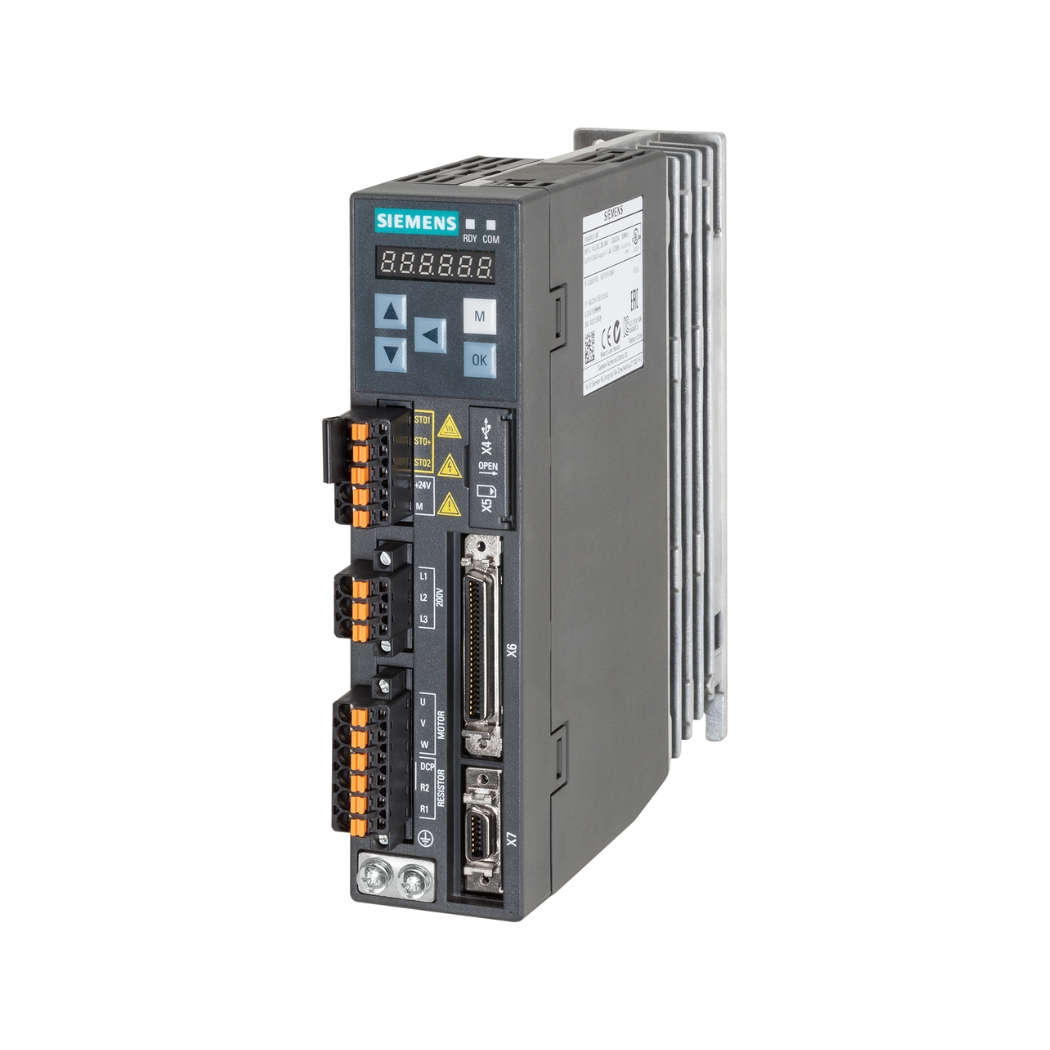

6SL3210-5FB10-2UF2 – Biến tần V90 1/3P 0.1kW Siemens

Download tài liệu biến tần V90

➢ SINAMICS V90 Catalogue

6SL3210-5FB10-2UF2 AC Servo V90 1/3P 0.1kW: Giải pháp điều khiển chuyển động chính xác và hiệu quả, nâng tầm hệ thống tự động hóa của bạn cùng thanhthienphu.vn.

Bộ điều khiển servo thế hệ mới này từ Siemens mang đến sự kết hợp hoàn hảo giữa hiệu suất vượt trội, vận hành đơn giản và độ tin cậy bền bỉ, đáp ứng mọi thách thức trong sản xuất công nghiệp hiện đại, là lựa chọn lý tưởng cho biến tần servo và bộ khuếch đại servo.

1. Khám phá Thông tin Chi tiết về Sản phẩm 6SL3210-5FB10-2UF2

2. Cấu tạo Tinh tế của 6SL3210-5FB10-2UF2

• Vỏ máy (Housing): Được chế tạo từ vật liệu nhựa công nghiệp cao cấp và kim loại, có độ bền cơ học cao, chịu va đập tốt. Thiết kế dạng module nhỏ gọn (booksize) giúp tiết kiệm tối đa không gian trong tủ điện, cho phép lắp đặt nhiều bộ điều khiển sát nhau mà vẫn đảm bảo khả năng tản nhiệt hiệu quả. Màu sắc trang nhã, chuyên nghiệp, phù hợp với môi trường công nghiệp.
• Khối công suất (Power Terminals): Bố trí rõ ràng ở phía trên và dưới của thiết bị, bao gồm các cọc đấu nối cho nguồn điện ngõ vào (L1, L2, L3 hoặc L, N), ngõ ra kết nối động cơ (U, V, W), kết nối điện trở hãm (nếu cần) và chân tiếp địa (PE). Các terminal được thiết kế chắc chắn, dễ dàng siết chặt dây dẫn, đảm bảo tiếp xúc tốt, giảm thiểu tổn hao năng lượng và nguy cơ phát nhiệt. Ký hiệu rõ ràng, tránh nhầm lẫn khi đấu nối.
• Khối Terminal điều khiển (Control Terminals): Thường nằm ở mặt trước hoặc phía dưới, bao gồm các chân cắm hoặc terminal dạng vít nhỏ hơn, dùng để kết nối tín hiệu điều khiển từ PLC (ngõ vào xung PTI, analog input), các ngõ vào/ra số (DI/DO), tín hiệu encoder từ động cơ, và kết nối truyền thông (nếu có). Việc tách biệt rõ ràng với khối công suất giúp giảm nhiễu tín hiệu và tăng cường an toàn khi thao tác.
• Cổng kết nối Encoder: Một cổng chuyên dụng (thường là D-sub) để kết nối cáp tín hiệu từ bộ mã hóa vòng quay (encoder) của động cơ servo. Kết nối này cực kỳ quan trọng, đảm bảo bộ điều khiển nhận được phản hồi chính xác về vị trí và tốc độ của trục động cơ.
• Cổng USB Mini-B: Tích hợp sẵn trên mặt trước, là cầu nối quan trọng để kết nối bộ điều khiển với máy tính đã cài đặt phần mềm SINAMICS V-Assistant. Thông qua cổng này, kỹ sư có thể dễ dàng cấu hình thông số, sao lưu/phục hồi dữ liệu, giám sát trạng thái hoạt động và chẩn đoán lỗi một cách trực quan và nhanh chóng.
• Màn hình hiển thị LED 7 đoạn và Đèn báo trạng thái (LEDs): Cung cấp thông tin cơ bản về trạng thái hoạt động của bộ điều khiển như mã trạng thái, mã lỗi, tình trạng nguồn, sẵn sàng hoạt động (Ready), lỗi (Fault). Giúp người vận hành nhanh chóng nắm bắt tình hình và thực hiện các thao tác khắc phục sự cố cơ bản mà không cần kết nối máy tính.
• Bộ phận tản nhiệt (Heatsink): Tấm tản nhiệt bằng kim loại (thường là nhôm) được thiết kế tối ưu hóa luồng không khí đối lưu tự nhiên (đối với model 0.1kW). Nó giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện công suất bên trong, đảm bảo hiệu suất và kéo dài tuổi thọ thiết bị ngay cả khi vận hành liên tục.
• Mạch điện tử bên trong: Bao gồm các thành phần cốt lõi như mạch chỉnh lưu, mạch nghịch lưu IGBT, vi điều khiển tốc độ cao, bộ xử lý tín hiệu số (DSP), mạch giao tiếp, mạch bảo vệ (quá dòng, quá áp, thấp áp, quá nhiệt, ngắn mạch…). Tất cả được Siemens thiết kế và sản xuất với linh kiện chất lượng cao, quy trình kiểm soát nghiêm ngặt, đảm bảo độ tin cậy và hiệu suất hoạt động vượt trội.

3. Các Tính năng Ưu việt của 6SL3210-5FB10-2UF2

• Chế độ điều khiển vị trí (PTI): Hỗ trợ nhiều kiểu tín hiệu xung đầu vào (Pulse/Direction, CW/CCW, A/B Phase) với tần số lên đến 1 Mpps, tương thích với hầu hết các bộ phát xung từ PLC hoặc bộ điều khiển chuyển động chuyên dụng. Điều này cho phép định vị chính xác trục động cơ đến từng micromet, lý tưởng cho máy CNC mini, máy khắc laser, robot gắp thả, bàn xoay chia độ.
• Chế độ điều khiển tốc độ: Có thể điều khiển tốc độ thông qua tín hiệu Analog (±10V) hoặc cài đặt tốc độ cố định bên trong (lên đến 8 cấp tốc độ). Đáp ứng tốc độ nhanh, ổn định, phù hợp cho băng tải, máy cuộn/xả vật liệu, trục chính máy công cụ nhỏ.
• Chế độ điều khiển moment: Cho phép giới hạn hoặc điều khiển trực tiếp moment xoắn của động cơ, hữu ích trong các ứng dụng cần kiểm soát lực căng như máy quấn dây, máy dán nhãn.
• Tối ưu hóa Hiệu suất Dễ dàng với Auto-Tuning: Tính năng tự động dò tìm và tối ưu hóa thông số bộ điều khiển (Gain Tuning) chỉ bằng một cú nhấp chuột trong phần mềm V-Assistant hoặc kích hoạt qua DI. Thuật toán thông minh tự động điều chỉnh các tham số vòng lặp điều khiển (vị trí, tốc độ) để phù hợp nhất với đặc tính cơ khí của tải. Điều này giúp giảm đáng kể thời gian chạy thử và vận hành (commissioning), ngay cả với những kỹ sư ít kinh nghiệm về servo, đồng thời đảm bảo hệ thống hoạt động ổn định và đạt hiệu suất cao nhất.
• An toàn Tích hợp Tin cậy (STO – Safe Torque Off): Chức năng an toàn STO được tích hợp sẵn, đạt tiêu chuẩn SIL 2 (IEC 61508) và PL d (ISO 13849-1). Khi được kích hoạt (thường qua một rơ le an toàn hoặc nút dừng khẩn cấp), STO sẽ ngắt moment xoắn của động cơ một cách an toàn mà không cần cắt nguồn chính, ngăn chặn các chuyển động không mong muốn. Tính năng này giúp đơn giản hóa thiết kế mạch an toàn, tiết kiệm chi phí và quan trọng nhất là nâng cao mức độ bảo vệ cho người vận hành và máy móc, đáp ứng các yêu cầu ngày càng khắt khe về an toàn lao động.
• Hiệu suất Năng lượng Cao: Sử dụng công nghệ điều khiển vector tiên tiến và linh kiện bán dẫn hiệu suất cao, Servo V90 giúp tối ưu hóa việc sử dụng năng lượng. Khả năng tái tạo năng lượng về DC link (với điện trở hãm phù hợp) khi động cơ giảm tốc hoặc hãm giúp tiết kiệm điện năng đáng kể, đặc biệt trong các ứng dụng có chu kỳ tăng/giảm tốc thường xuyên. Điều này không chỉ giảm chi phí vận hành mà còn góp phần bảo vệ môi trường.
• Thiết kế Nhỏ gọn và Tối ưu cho Động cơ SIMOTICS S-1FL6: Bộ điều khiển V90 được thiết kế với kích thước tối ưu, đặc biệt là dạng “booksize” cho các công suất nhỏ, giúp tiết kiệm không gian quý giá trong tủ điện. Nó được tối ưu hóa để hoạt động hoàn hảo với dòng động cơ servo SIMOTICS S-1FL6 của Siemens, tạo thành một hệ thống servo đồng bộ, hiệu quả về chi phí và dễ dàng lựa chọn, lắp đặt. Sự kết hợp này mang lại hiệu suất cao nhất và độ tin cậy đã được kiểm chứng.
• Bộ lọc EMC Tích hợp (Tùy chọn/Phiên bản): Một số phiên bản có thể tích hợp sẵn bộ lọc nhiễu điện từ (EMC filter) loại A hoặc C2/C3, giúp giảm phát xạ nhiễu, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ và giảm ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong cùng hệ thống.

4. Hành trình Kết nối 6SL3210-5FB10-2UF2 với Phần mềm V-Assistant

A. Chuẩn bị cần thiết:

1. Bộ điều khiển Servo 6SL3210-5FB10-2UF2: Đã được cấp nguồn điều khiển (Control Supply Voltage – thường là 24VDC, kiểm tra tài liệu đi kèm). Chưa cần cấp nguồn động lực chính.
2. Máy tính cá nhân (PC/Laptop): Chạy hệ điều hành Windows (kiểm tra phiên bản tương thích trên trang Siemens).
3. Phần mềm SINAMICS V-Assistant: Tải phiên bản mới nhất miễn phí từ trang web hỗ trợ của Siemens Industry Online Support (SIOS).
4. Cáp USB: Loại cáp kết nối từ cổng USB Type-A trên máy tính đến cổng Mini-USB Type-B trên mặt trước của bộ điều khiển V90.

B. Các bước thực hiện kết nối:

Bước 1: Cài đặt phần mềm SINAMICS V-Assistant:

• Tải file cài đặt V-Assistant từ website Siemens.
• Chạy file cài đặt (.exe) và làm theo các hướng dẫn trên màn hình. Quá trình cài đặt thường khá đơn giản và tự động, bao gồm cả việc cài đặt driver USB cần thiết.
• Khởi động lại máy tính nếu được yêu cầu sau khi cài đặt hoàn tất.

Bước 2: Kết nối phần cứng:

• Đảm bảo bộ điều khiển V90 đã được cấp nguồn điều khiển 24VDC đúng cách. Đèn LED trạng thái trên V90 sẽ sáng.
• Sử dụng cáp USB, cắm một đầu vào cổng USB trên máy tính và đầu còn lại (Mini-USB) vào cổng USB trên mặt trước của bộ điều khiển 6SL3210-5FB10-2UF2.
• Hệ điều hành Windows sẽ tự động nhận diện thiết bị mới và cài đặt driver (nếu chưa có). Chờ quá trình này hoàn tất.

Bước 3: Khởi chạy V-Assistant và Thiết lập kết nối:

• Mở phần mềm SINAMICS V-Assistant đã cài đặt trên máy tính của bạn.
• Trên giao diện chính của V-Assistant, tìm đến mục Project hoặc Connection.
• Chọn tùy chọn Connect hoặc Establish connection.
• Phần mềm sẽ tự động quét tìm các bộ điều khiển V90 đang được kết nối qua USB.
• Trong danh sách thiết bị tìm thấy, chọn đúng bộ điều khiển 6SL3210-5FB10-2UF2 (thường hiển thị mã sản phẩm hoặc tên mặc định).
• Nhấn nút Connect hoặc Go online.

Bước 4: Xác nhận kết nối thành công:

Nếu kết nối thành công, V-Assistant sẽ hiển thị trạng thái Online hoặc biểu tượng kết nối chuyển sang màu xanh lá.

Giao diện phần mềm sẽ hiển thị các thông tin cơ bản của bộ điều khiển như firmware version, mã lỗi (nếu có), trạng thái hoạt động.

Lúc này, bạn đã có thể truy cập vào các menu chức năng của V-Assistant như:

• Parameter view: Xem và chỉnh sửa danh sách thông số chi tiết.
• Commissioning: Thực hiện các bước cài đặt ban đầu, bao gồm cả Auto-Tuning.
• Diagnostics: Xem lịch sử lỗi, trạng thái hiện tại, thông tin cảnh báo.
• Control panel: Chạy thử động cơ ở chế độ JOG (nếu an toàn).
• Trace: Ghi và phân tích đồ thị các tín hiệu thời gian thực.

Một số lưu ý quan trọng:

• Luôn sử dụng phiên bản V-Assistant tương thích với firmware của bộ điều khiển V90. Siemens thường xuyên cập nhật cả hai, hãy kiểm tra trên trang SIOS.
• Đảm bảo cáp USB chất lượng tốt và kết nối chắc chắn.
• Trong quá trình kết nối, nếu gặp sự cố, hãy kiểm tra lại nguồn cấp 24VDC, tình trạng driver USB trên máy tính, hoặc thử khởi động lại cả bộ điều khiển và máy tính.
• Việc kết nối V-Assistant chỉ yêu cầu nguồn điều khiển 24VDC, giúp việc cấu hình an toàn hơn khi chưa cần cấp nguồn động lực cho động cơ.

5. Bí quyết Lập trình Hiệu quả cho 6SL3210-5FB10-2UF2

A. Cấu hình Thông số bằng SINAMICS V-Assistant: Đây là bước nền tảng và quan trọng nhất. V-Assistant cung cấp giao diện đồ họa để bạn thiết lập mọi khía cạnh hoạt động của bộ điều khiển.

Wizard hướng dẫn cấu hình: V-Assistant cung cấp trình hướng dẫn từng bước (Wizard) giúp bạn dễ dàng thực hiện cấu hình cơ bản:

1. Chọn Động cơ (Motor Selection): Chọn đúng mã động cơ SIMOTICS S-1FL6 đang sử dụng. V-Assistant có sẵn thư viện dữ liệu của các động cơ này, tự động điền các thông số quan trọng như dòng định mức, quán tính, thông số encoder…
2. Cấu hình Encoder: Xác nhận loại encoder và độ phân giải.
3. Chọn Chế độ Điều khiển (Control Mode Selection): Lựa chọn chế độ chính bạn sẽ sử dụng (PTI, Speed Control, Torque Control).
4. Cấu hình Ngõ vào/ra (I/O Configuration): Gán chức năng cho các ngõ vào số (DI) như Servo ON (SON), Reset Fault (RESET), chọn tốc độ/vị trí… và các ngõ ra số (DO) như Servo Ready (RDY), Fault (ALM), In Position (INP)…
5. Cấu hình Giới hạn (Limit Configuration): Đặt giới hạn tốc độ, moment, giới hạn hành trình mềm (Software Limit Switches).
6. Tối ưu hóa (Optimization – Auto Tuning): Chạy chức năng Auto-Tuning để bộ điều khiển tự động tối ưu hóa các thông số vòng lặp điều khiển phù hợp với tải thực tế. Đây là bước cực kỳ quan trọng để đạt hiệu suất cao và hoạt động ổn định.

Tinh chỉnh thông số chi tiết: Sau khi cấu hình cơ bản, bạn có thể truy cập danh sách thông số (Parameter List) để tinh chỉnh sâu hơn các tham số như:

• Gia tốc/Giảm tốc (Acceleration/Deceleration Ramps).
• Thông số bộ lọc tín hiệu (Filter Settings).
• Thông số vòng lặp điều khiển (Gain values) nếu cần điều chỉnh thủ công.
• Các thông số bảo vệ (Protection parameters).

Lưu trữ và Quản lý: Sau khi hoàn tất cấu hình, bạn có thể lưu toàn bộ bộ thông số vào file trên máy tính (backup) và tải xuống bộ điều khiển (download). Việc này rất hữu ích cho việc sao chép cấu hình sang các bộ điều khiển khác hoặc phục hồi khi cần thiết.

B. Điều khiển Thời gian thực từ PLC/Bộ điều khiển: Sau khi V90 đã được cấu hình đúng, việc điều khiển hoạt động hàng ngày sẽ được thực hiện bởi PLC hoặc bộ điều khiển cấp trên thông qua các tín hiệu sau:

Chế độ Vị trí (PTI):

• Tín hiệu Xung (Pulse/Direction, CW/CCW, A/B Phase): PLC sẽ phát ra chuỗi xung với tần số và số lượng tương ứng với tốc độ và quãng đường di chuyển mong muốn. Đây là phương pháp phổ biến nhất cho các ứng dụng định vị.
• Tín hiệu Điều khiển DI: Các tín hiệu như Servo ON (kích hoạt bộ điều khiển), Clear Counter (xóa bộ đếm vị trí nội), Inhibit Pulses (tạm dừng nhận xung)…
• Tín hiệu Phản hồi DO: Các tín hiệu như Servo Ready, In Position (báo đã đến vị trí đích), Fault…

Chế độ Tốc độ (Speed Control):

• Tín hiệu Analog Input (±10V): PLC xuất tín hiệu điện áp analog tỷ lệ với tốc độ mong muốn.
• Hoặc chọn Tốc độ Cài đặt Sẵn (Preset Speeds): Sử dụng các tín hiệu DI để chọn một trong các cấp tốc độ đã được cài đặt trước trong V-Assistant.
• Tín hiệu Điều khiển DI: Servo ON, Chọn chiều quay…
• Tín hiệu Phản hồi DO: Servo Ready, Zero Speed Reached, Fault…

Chế độ Moment (Torque Control):

• Tín hiệu Analog Input (±10V): PLC xuất tín hiệu điện áp analog tỷ lệ với moment mong muốn.
• Hoặc cài đặt Giới hạn Moment (Torque Limit): Thiết lập giá trị moment giới hạn trong V-Assistant.
• Tín hiệu Điều khiển DI: Servo ON…
• Tín hiệu Phản hồi DO: Servo Ready, Torque Limit Reached, Fault…

Bí quyết lập trình hiệu quả:

1. Hiểu rõ ứng dụng: Xác định chính xác yêu cầu về tốc độ, gia tốc, độ chính xác vị trí, lực cần kiểm soát để chọn chế độ điều khiển và cấu hình thông số phù hợp.
2. Sử dụng Auto-Tuning: Luôn thực hiện Auto-Tuning sau khi lắp đặt cơ khí hoàn chỉnh. Đây là cách nhanh nhất và hiệu quả nhất để tối ưu hóa hiệu suất ban đầu.
3. Tận dụng V-Assistant: Sử dụng tối đa các công cụ của V-Assistant, đặc biệt là chức năng Trace để theo dõi và phân tích đáp ứng của hệ thống trong quá trình tinh chỉnh.
4. Lập trình PLC rõ ràng: Viết chương trình PLC logic, dễ hiểu, quản lý tốt các tín hiệu điều khiển và phản hồi từ V90. Sử dụng các khối chức năng (Function Blocks) nếu có sẵn để đơn giản hóa việc lập trình điều khiển chuyển động.
5. Chú trọng xử lý lỗi: Lập trình PLC để giám sát tín hiệu Fault (ALM) từ V90 và có hành động xử lý phù hợp (dừng máy an toàn, hiển thị cảnh báo cho người vận hành).
6. Tài liệu hóa cẩn thận: Ghi chú lại các thông số quan trọng đã thay đổi, chức năng của các DI/DO đã cấu hình, và logic điều khiển trong PLC. Sao lưu bộ thông số V90 thường xuyên.

6. Giải pháp Nhanh chóng cho các Lỗi thường gặp trên 6SL3210-5FB10-2UF2
