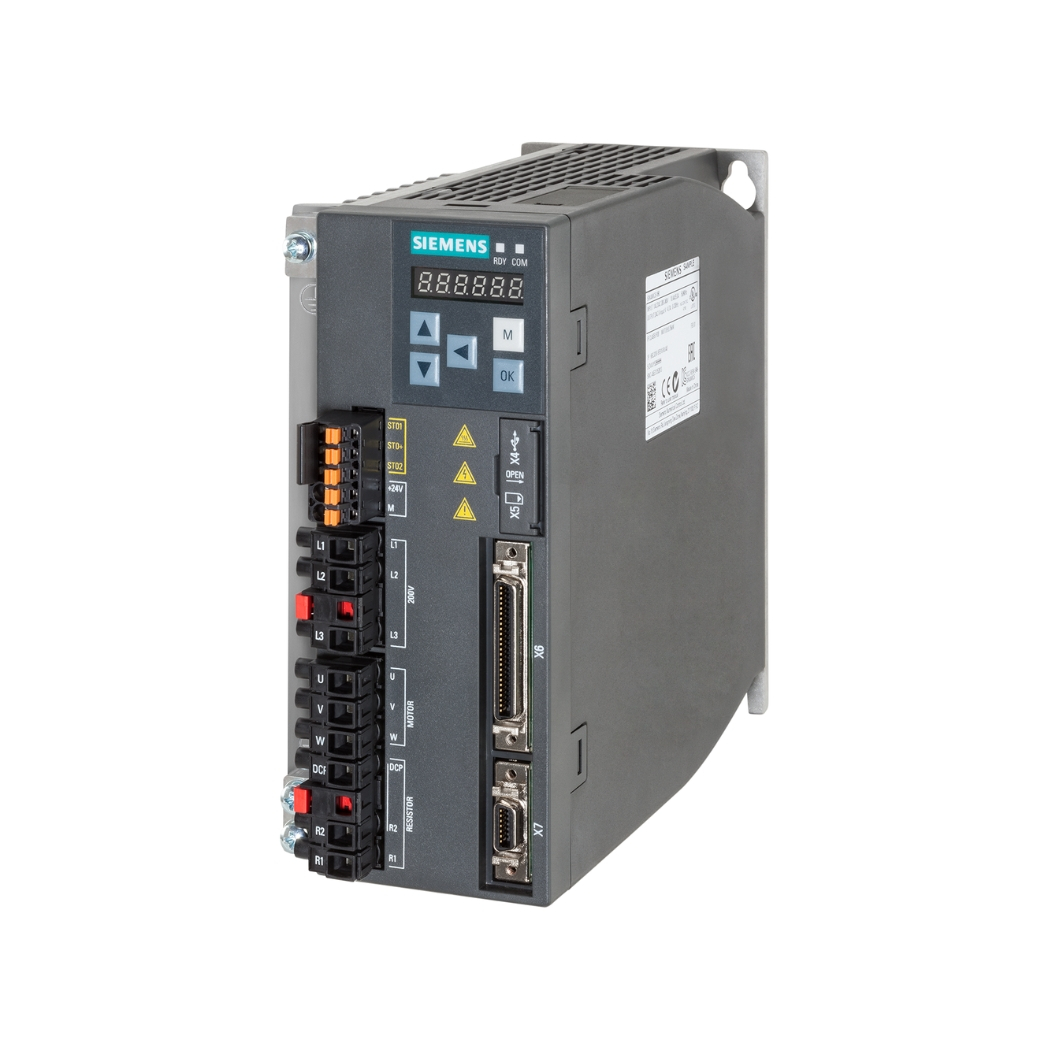

6SL3210-5FB10-8UF0 – Biến tần V90 1/3P 0.75kW Siemens

Download tài liệu biến tần V90

➢ SINAMICS V90 Catalogue

6SL3210-5FB10-8UF0 AC Servo V90 1/3P 0.75kW: Khởi nguồn cho sự chính xác và hiệu suất đỉnh cao trong mọi chuyển động công nghiệp, giải pháp hoàn hảo từ thanhthienphu.vn giúp hệ thống của bạn vận hành mượt mà, ổn định và tiết kiệm năng lượng tối ưu.

Khám phá ngay bộ điều khiển servo ưu việt này để nâng tầm quy trình sản xuất, đảm bảo an toàn và gia tăng sức cạnh tranh mạnh mẽ trên thị trường đầy biến động, mở ra kỷ nguyên mới cho tự động hóa công nghiệp và điều khiển vị trí.

1. Thông tin chi tiết về sản phẩm 6SL3210-5FB10-8UF0

2. Khám phá cấu tạo tinh vi bên trong 6SL3210-5FB10-8UF0

• Khối Mạch Lực (Power Module): Đây là trái tim cung cấp năng lượng cho động cơ servo. Bao gồm mạch chỉnh lưu chuyển đổi nguồn AC đầu vào thành DC, và mạch nghịch lưu IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao để tạo ra điện áp 3 pha tần số và biên độ thay đổi cấp cho động cơ. Siemens sử dụng các linh kiện công suất chất lượng cao, có khả năng chịu quá tải tốt và tuổi thọ dài, đảm bảo hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt. Tụ điện DC link dung lượng lớn giúp ổn định điện áp và cải thiện hiệu suất năng lượng.
• Khối Mạch Điều Khiển (Control Module): Bộ não của hệ thống servo, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển phức tạp (PID, điều khiển vòng kín vị trí, tốc độ, mô-men). Nó nhận tín hiệu phản hồi từ encoder của động cơ và tín hiệu lệnh từ PLC hoặc bộ điều khiển cấp trên, sau đó tính toán và gửi tín hiệu điều chế độ rộng xung (PWM) đến khối mạch lực để điều khiển động cơ một cách chính xác. Bo mạch điều khiển được thiết kế với khả năng chống nhiễu tốt, đảm bảo tín hiệu xử lý chính xác và tin cậy.
• Khối Giao Tiếp (Communication Interface): Cầu nối giữa bộ điều khiển servo và thế giới bên ngoài. 6SL3210-5FB10-8UF0 hỗ trợ giao tiếp xung tốc độ cao (Pulse Train Input – PTI) cho các ứng dụng điều khiển vị trí cơ bản và tiết kiệm chi phí. Ngoài ra, nó còn tích hợp cổng RS485 hỗ trợ giao thức USS và Modbus RTU, cho phép kết nối với PLC Siemens (như S7-1200) hoặc các thiết bị HMI, hệ thống SCADA một cách dễ dàng để trao đổi dữ liệu và tham số hóa.
• Bộ Tản Nhiệt (Heatsink): Được chế tạo từ vật liệu hợp kim nhôm cao cấp với thiết kế tối ưu hóa luồng khí, giúp tản nhiệt hiệu quả cho các linh kiện công suất trong quá trình hoạt động. Điều này đảm bảo bộ điều khiển hoạt động ổn định trong dải nhiệt độ cho phép và kéo dài tuổi thọ thiết bị.
• Vỏ Bảo Vệ (Housing): Làm từ nhựa công nghiệp cứng cáp, đạt cấp bảo vệ IP20, bảo vệ các bo mạch và linh kiện bên trong khỏi bụi bẩn và các tác động vật lý nhẹ từ môi trường xung quanh. Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt trong tủ điện.
• Các Cổng Kết Nối (Connectors): Bao gồm các terminal kết nối nguồn động lực (L1, L2, L3 hoặc L/N), ngõ ra động cơ (U, V, W), cổng kết nối encoder, cổng tín hiệu điều khiển I/O (Digital Inputs/Outputs), cổng truyền thông RS485 và cổng mini-USB để kết nối với máy tính cài đặt phần mềm V-ASSISTANT. Các cổng kết nối được bố trí khoa học, dễ dàng cho việc đấu nối và bảo trì.

3. Những tính năng chính làm nên sự khác biệt của 6SL3210-5FB10-8UF0

• Đáp ứng động cực nhanh: Nhờ thuật toán điều khiển tiên tiến và bộ xử lý mạnh mẽ, V90 phản ứng tức thời với các thay đổi tín hiệu lệnh, cho phép đạt được gia tốc và giảm tốc cao mà vẫn duy trì độ chính xác.
• Điều khiển chính xác vị trí, tốc độ và mô-men: Cung cấp các chế độ điều khiển linh hoạt, đáp ứng mọi yêu cầu ứng dụng từ di chuyển điểm-điểm đơn giản đến các chuyển động phức tạp đòi hỏi đồng bộ hóa. Băng thông vòng lặp tốc độ và vị trí cao đảm bảo sai số theo dõi (tracking error) cực thấp.
• Tự động tối ưu hóa (Auto-tuning): Tính năng one-button tuning giúp bộ điều khiển tự động nhận diện quán tính tải và tối ưu hóa các tham số vòng lặp điều khiển (gain). Điều này tiết kiệm đáng kể thời gian và công sức cho kỹ sư trong quá trình commissioning, ngay cả với những người chưa có nhiều kinh nghiệm về servo.
• Phần mềm SINAMICS V-ASSISTANT trực quan: Giao diện đồ họa thân thiện, cung cấp đầy đủ công cụ để cấu hình tham số, giám sát trạng thái hoạt động (dòng điện, tốc độ, vị trí, mô-men), chẩn đoán lỗi, thực hiện sao lưu/phục hồi tham số và chạy thử (jogging). Việc kết nối với máy tính qua cổng USB tiêu chuẩn rất thuận tiện.
• Kết nối đơn giản: Sơ đồ đấu nối rõ ràng, các terminal dễ tiếp cận giúp việc lắp đặt và đi dây nhanh chóng, giảm thiểu sai sót.
• Giao tiếp đa dạng: Hỗ trợ chuẩn giao tiếp xung/hướng (Pulse/Direction) hoặc Analog +/-10V phổ biến, tương thích với nhiều loại PLC và bộ điều khiển chuyển động. Ngoài ra, cổng RS485 tích hợp sẵn hỗ trợ Modbus RTU/USS cho phép kết nối mạng và trao đổi dữ liệu hiệu quả.
• Tương thích hoàn hảo với động cơ SIMOTICS S-1FL6: Bộ điều khiển và động cơ được thiết kế đồng bộ, tối ưu hóa cho nhau, đảm bảo hiệu suất và độ tin cậy cao nhất. Dữ liệu động cơ đã được tích hợp sẵn trong V-ASSISTANT, giúp việc lựa chọn và cấu hình trở nên đơn giản.
• Chức năng Safe Torque Off (STO) tích hợp: Đạt tiêu chuẩn an toàn SIL 2 / PL d, cho phép ngắt mô-men động cơ một cách an toàn mà không cần dùng contactor phụ, giúp đơn giản hóa thiết kế mạch an toàn, tiết kiệm chi phí và không gian tủ điện, đồng thời nâng cao mức độ an toàn cho người vận hành và máy móc.
• Các chức năng bảo vệ toàn diện: Tích hợp các cơ chế bảo vệ chống quá dòng, quá áp, thấp áp, quá nhiệt (cho cả drive và động cơ qua cảm biến KTY/PTC), lỗi encoder, lỗi truyền thông… giúp bảo vệ thiết bị khỏi các sự cố tiềm ẩn và kéo dài tuổi thọ hệ thống.
• Kích thước nhỏ gọn: Giúp tiết kiệm không gian quý giá trong tủ điện, đặc biệt quan trọng đối với các máy móc có không gian hạn chế.
• Tối ưu hóa chi phí: Dòng V90 được định vị là giải pháp servo hiệu quả về chi phí của Siemens, mang lại hiệu suất cao với mức đầu tư hợp lý, phù hợp với ngân sách của nhiều doanh nghiệp, đặc biệt là các SMB.
• Tiết kiệm năng lượng: Sử dụng công nghệ IGBT hiệu suất cao và khả năng trả năng lượng về DC link khi hãm (với điện trở hãm phù hợp) giúp giảm tiêu thụ điện năng so với các giải pháp truyền động cũ.

4. Hướng dẫn từng bước kết nối 6SL3210-5FB10-8UF0 với phần mềm V-ASSISTANT

1. Chuẩn bị Phần mềm và Cáp kết nối:

• Tải phần mềm V-ASSISTANT: Truy cập trang web chính thức của Siemens hoặc liên hệ thanhthienphu.vn để nhận link tải phiên bản mới nhất của phần mềm SINAMICS V-ASSISTANT. Phần mềm này hoàn toàn miễn phí.
• Cài đặt V-ASSISTANT: Chạy file cài đặt và làm theo các bước hướng dẫn trên màn hình. Quá trình cài đặt khá đơn giản và nhanh chóng.
• Chuẩn bị cáp USB: Bạn cần một sợi cáp USB có một đầu là Type A (cắm vào máy tính) và đầu còn lại là Mini-USB Type B (cắm vào cổng trên bộ điều khiển V90). Đây là loại cáp khá phổ biến.

2. Kết nối Vật lý:

• Đảm bảo an toàn: Ngắt nguồn điện cấp cho bộ điều khiển servo V90 trước khi thực hiện bất kỳ thao tác kết nối nào.
• Kết nối cáp USB: Cắm đầu Mini-USB của cáp vào cổng USB trên mặt trước của bộ điều khiển 6SL3210-5FB10-8UF0. Cắm đầu còn lại (Type A) vào một cổng USB trống trên máy tính của bạn.
• Cấp nguồn cho Servo Drive: Sau khi kết nối cáp USB, cấp lại nguồn điều khiển (control power) cho bộ servo V90. Lưu ý: Chỉ cần cấp nguồn điều khiển là đủ để máy tính nhận diện và giao tiếp với drive qua V-ASSISTANT, chưa cần cấp nguồn động lực (main power) nếu chỉ thực hiện cấu hình.

3. Thiết lập Kết nối trong V-ASSISTANT:

• Mở phần mềm V-ASSISTANT: Khởi chạy ứng dụng V-ASSISTANT đã cài đặt trên máy tính.
• Tạo dự án mới hoặc mở dự án có sẵn: Nếu là lần đầu, bạn có thể chọn tạo một dự án mới (New Project).
• Quét tìm thiết bị (Scan for devices): Trong giao diện phần mềm, tìm và chọn chức năng quét thiết bị trực tuyến (Go online / Scan accessible devices). V-ASSISTANT sẽ tự động tìm kiếm các bộ điều khiển V90 đang được kết nối với máy tính qua cổng USB.
• Chọn thiết bị: Khi bộ điều khiển 6SL3210-5FB10-8UF0 của bạn được tìm thấy và hiển thị trong danh sách, hãy chọn nó và nhấn nút kết nối (Connect / Go online).
• Xác nhận kết nối: Phần mềm sẽ cố gắng thiết lập giao tiếp với drive. Nếu thành công, trạng thái kết nối sẽ được hiển thị (thường là màu xanh lá hoặc biểu tượng online). Lúc này, bạn có thể bắt đầu đọc/ghi tham số, giám sát trạng thái hoặc thực hiện các chức năng khác.

4. Kiểm tra và Khắc phục sự cố (Nếu có):

• Máy tính không nhận driver: Nếu máy tính không nhận diện được V90 khi cắm cáp USB, có thể bạn cần cài đặt driver USB cho V90. Driver này thường được tích hợp sẵn trong bộ cài V-ASSISTANT hoặc có thể tải riêng từ trang hỗ trợ của Siemens. Hãy thử cài đặt lại V-ASSISTANT hoặc tìm và cài đặt driver thủ công.
• V-ASSISTANT không tìm thấy drive: Kiểm tra lại kết nối cáp USB ở cả hai đầu. Đảm bảo bộ điều khiển V90 đã được cấp nguồn điều khiển. Thử sử dụng một cổng USB khác trên máy tính. Khởi động lại phần mềm hoặc máy tính nếu cần.
• Lỗi kết nối: Đảm bảo không có ứng dụng nào khác đang chiếm dụng cổng COM ảo mà V90 sử dụng. Kiểm tra phiên bản V-ASSISTANT có tương thích với firmware của V90 hay không.

5. Làm chủ cách lập trình 6SL3210-5FB10-8UF0

Phương pháp 1: Cấu hình và Vận hành cơ bản qua SINAMICS V-ASSISTANT:

Mục đích: Phù hợp cho việc cài đặt ban đầu, kiểm tra hoạt động cơ bản, tinh chỉnh tham số và chẩn đoán lỗi. Không yêu cầu kiến thức lập trình PLC phức tạp.

Các bước thực hiện:

1. Kết nối: Kết nối máy tính với V90 qua cáp USB và phần mềm V-ASSISTANT như hướng dẫn ở mục 4.
2. Cấu hình cơ bản (Commissioning Wizard): Sử dụng trình hướng dẫn cài đặt trong V-ASSISTANT để chọn động cơ (thường là dòng 1FL6 tương thích), cấu hình loại encoder, thiết lập giới hạn hành trình (nếu có), chọn chế độ điều khiển (Vị trí EPos, Tốc độ S, Mô-men T).
3. Tối ưu hóa (Tuning): Chạy chức năng Auto-tuning để phần mềm tự động tối ưu các hệ số khuếch đại (gain) của vòng lặp điều khiển. Có thể tinh chỉnh thủ công nếu cần độ chính xác cao hơn hoặc cho các tải đặc biệt.
4. Cài đặt tham số I/O: Cấu hình chức năng cho các đầu vào/ra số (Digital Inputs/Outputs – DI/DO) như tín hiệu kích hoạt (Enable), Reset lỗi, chọn chế độ, tín hiệu sẵn sàng (Ready), báo lỗi…
5. Chạy thử (Jogging): Sử dụng chức năng Jog trong V-ASSISTANT để điều khiển động cơ chạy tới/lui với tốc độ thấp, kiểm tra chiều quay và hoạt động cơ bản của hệ thống cơ khí.
6. Lưu tham số: Sau khi cấu hình hoàn tất, lưu bộ tham số vào bộ nhớ của V90 và sao lưu vào máy tính để dự phòng.

Phương pháp 2: Lập trình điều khiển qua PLC (Ví dụ: Siemens S7-1200/S7-1500):

Mục đích: Tích hợp V90 vào hệ thống tự động hóa lớn hơn, thực hiện các chuỗi chuyển động phức tạp, đồng bộ hóa nhiều trục, giao tiếp với HMI/SCADA. Đây là phương pháp phổ biến nhất trong công nghiệp.

Cách thức (với giao tiếp Pulse Train Input – PTI):

1. Kết nối phần cứng: Đấu nối các tín hiệu điều khiển từ ngõ ra phát xung tốc độ cao (PTO) của PLC (ví dụ: Q0.0, Q0.1 trên S7-1200) đến các đầu vào xung/hướng (Pulse/Direction) trên V90. Kết nối các tín hiệu DI/DO khác giữa PLC và V90 để điều khiển Enable, Reset, nhận tín hiệu trạng thái Ready, Fault…
2. Cấu hình PLC: Trong phần mềm lập trình PLC (ví dụ: TIA Portal), cấu hình ngõ ra PTO để phát xung điều khiển vị trí hoặc tốc độ. Sử dụng các khối hàm điều khiển chuyển động (Motion Control instructions) có sẵn trong TIA Portal như MC_Power, MC_MoveRelative, MC_MoveAbsolute, MC_MoveVelocity, MC_Home…
3. Lập trình logic: Viết chương trình PLC để gửi các lệnh chuyển động đến V90 dựa trên logic hoạt động của máy, xử lý tín hiệu phản hồi từ V90 và điều khiển các cơ cấu chấp hành khác.

Cách thức (với giao tiếp Modbus RTU/USS qua RS485 – ít phổ biến hơn cho điều khiển chuyển động chính xác nhưng hữu ích cho đọc/ghi tham số):

1. Kết nối phần cứng: Kết nối cổng RS485 của PLC với cổng RS485 của V90.
2. Cấu hình truyền thông: Cấu hình các tham số truyền thông Modbus RTU hoặc USS trên cả PLC và V90 (địa chỉ, tốc độ baud, parity…).
3. Lập trình: Sử dụng các khối hàm giao tiếp Modbus/USS trong PLC để đọc trạng thái, đọc/ghi tham số của V90. Phương pháp này thường dùng để giám sát hoặc thay đổi cài đặt từ xa hơn là điều khiển chuyển động thời gian thực.

6. Giải quyết nhanh chóng các lỗi thường gặp khi vận hành 6SL3210-5FB10-8UF0

Lỗi F7801: Lỗi quá dòng động cơ (Motor overcurrent)

Nguyên nhân có thể: Ngắn mạch cáp động cơ (pha-pha hoặc pha-đất), động cơ bị kẹt cơ khí, tham số điều khiển (gain) quá cao gây dao động, bộ điều khiển bị lỗi phần cứng.

Hướng dẫn khắc phục:

1. Kiểm tra cáp động cơ và các kết nối tại terminal U, V, W xem có bị chạm chập hay lỏng lẻo không.
2. Kiểm tra cơ cấu cơ khí xem có bị kẹt, quá tải đột ngột không.
3. Kiểm tra lại các tham số vòng lặp điều khiển (gain) trong V-ASSISTANT, thử giảm gain hoặc chạy lại Auto-tuning.
4. Thử với một động cơ khác (nếu có) để loại trừ lỗi động cơ.
5. Nếu các bước trên không hiệu quả, có thể bộ điều khiển đã bị lỗi. Liên hệ hỗ trợ kỹ thuật từ thanhthienphu.vn.

Lỗi F7403: Lỗi quá áp DC link (DC link overvoltage)

Nguyên nhân có thể: Điện áp nguồn cấp quá cao, quá trình giảm tốc quá nhanh với quán tính tải lớn làm năng lượng trả về DC link vượt ngưỡng, điện trở hãm (nếu có) bị lỗi hoặc không đủ công suất.

Hướng dẫn khắc phục:

1. Kiểm tra điện áp nguồn cấp AC đầu vào xem có ổn định và nằm trong dải cho phép không.
2. Tăng thời gian giảm tốc (Deceleration time) trong cấu hình chuyển động của PLC hoặc tham số của V90.
3. Kiểm tra điện trở hãm (braking resistor): Đảm bảo đã kết nối đúng, giá trị điện trở và công suất phù hợp với ứng dụng. Kiểm tra xem điện trở có bị đứt hay hư hỏng không.
4. Nếu không dùng điện trở hãm ngoài, kiểm tra xem bộ hãm tích hợp bên trong V90 có hoạt động bình thường không (qua V-ASSISTANT).

Lỗi F7802: Lỗi mất pha động cơ (Motor phase failure)

Nguyên nhân có thể: Mất kết nối một hoặc nhiều pha cáp động cơ (U, V, W), tiếp xúc kém tại terminal.

Hướng dẫn khắc phục:

1. Kiểm tra kỹ lưỡng cáp động cơ và các điểm đấu nối tại cả bộ điều khiển V90 và hộp đấu dây của động cơ. Siết chặt lại các terminal.
2. Đo thông mạch các cuộn dây động cơ để đảm bảo không bị đứt.

Lỗi F7450 / F7451 / F7452: Lỗi Encoder (Encoder error)

Nguyên nhân có thể: Cáp encoder bị nhiễu, kết nối lỏng, đứt cáp, encoder bị hỏng, cấu hình loại encoder trong V90 không đúng với encoder thực tế của động cơ.

Hướng dẫn khắc phục:

1. Kiểm tra kết nối cáp encoder tại cả V90 và động cơ. Đảm bảo cáp được che chắn tốt và đi tách biệt với cáp động lực để tránh nhiễu.
2. Kiểm tra trong V-ASSISTANT xem loại encoder đã được cấu hình đúng chưa (Incremental TTL/HTL, Absolute SSI…).
3. Thử thay thế cáp encoder hoặc động cơ (nếu có) để xác định nguyên nhân.

Cảnh báo A5000 / A5001: Quá nhiệt (Heatsink / Internal overtemperature)

Nguyên nhân có thể: Nhiệt độ môi trường quá cao, thông gió trong tủ điện kém, bộ điều khiển hoạt động quá tải liên tục, quạt tản nhiệt (nếu có ở các model lớn hơn) bị lỗi.

Hướng dẫn khắc phục:

1. Kiểm tra nhiệt độ môi trường xung quanh tủ điện.
2. Đảm bảo không gian thông gió đủ xung quanh bộ điều khiển theo khuyến cáo của Siemens. Vệ sinh bộ tản nhiệt nếu bị bám bụi.
3. Xem xét lắp thêm quạt thông gió cho tủ điện.
4. Kiểm tra xem bộ điều khiển có đang vận hành liên tục ở mức tải gần tối đa hoặc quá tải không.

Không hiển thị đèn LED / Không có nguồn:

Nguyên nhân có thể: Mất nguồn cấp điều khiển 24VDC (nếu dùng nguồn riêng) hoặc mất nguồn AC đầu vào, cầu chì bên trong bị đứt, lỗi phần cứng.

Hướng dẫn khắc phục:

1. Kiểm tra nguồn cấp AC và nguồn điều khiển 24VDC (nếu có).
2. Kiểm tra các cầu dao, aptomat cấp nguồn.
3. Nếu nghi ngờ lỗi phần cứng, liên hệ hỗ trợ kỹ thuật.

7. Liên hệ thanhthienphu.vn ngay hôm nay để nhận tư vấn

Bạn đã thấy được sức mạnh, sự linh hoạt và độ tin cậy vượt trội của bộ điều khiển 6SL3210-5FB10-8UF0 AC Servo V90 1/3P 0.75kW. Đây chính là mảnh ghép hoàn hảo giúp hệ thống máy móc của bạn đạt đến đỉnh cao mới về hiệu suất, độ chính xác và tiết kiệm chi phí. Đã đến lúc biến những trăn trở về thiết bị cũ kỹ, vận hành kém hiệu quả thành động lực để nâng cấp và đổi mới.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng Siemens với chất lượng đảm bảo mà còn mang đến giải pháp toàn diện cho nhu cầu tự động hóa của bạn. Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng thực tế luôn sẵn sàng lắng nghe, phân tích và đưa ra những tư vấn tận tâm nhất, giúp bạn lựa chọn đúng thiết bị, cấu hình tối ưu và triển khai thành công dự án của mình.

Đừng chần chừ nữa Hãy nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn

Hãy để thanhthienphu.vn trở thành đối tác đồng hành đáng tin cậy trên con đường chinh phục những đỉnh cao mới trong tự động hóa công nghiệp.
