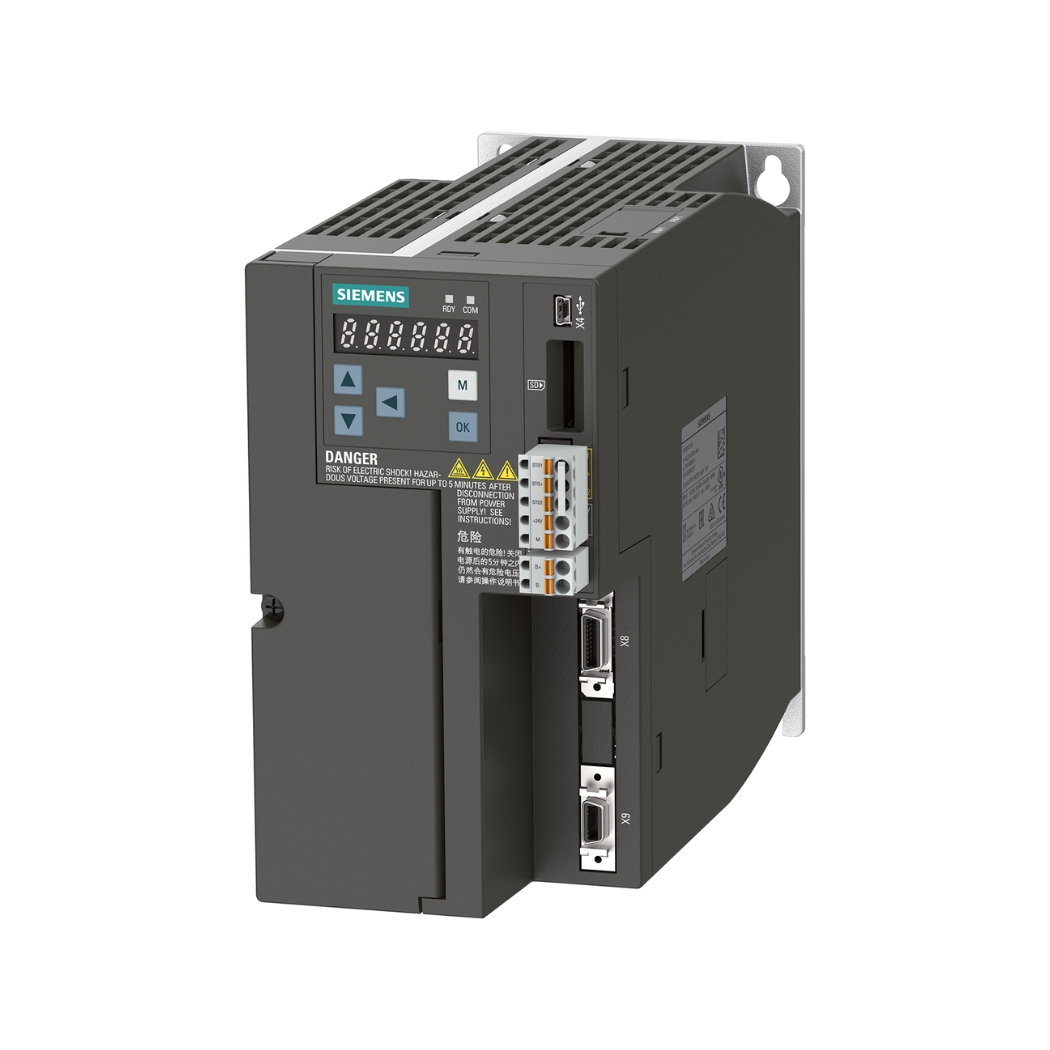

6SL3210-5FE12-0UF0 AC Servo V90 3P 2.5kW không chỉ là một mã sản phẩm, mà còn là chìa khóa mở ra kỷ nguyên mới về hiệu suất và độ chính xác cho các ứng dụng công nghiệp đòi hỏi sự tinh vi trong điều khiển chuyển động; bộ khuếch đại servo mạnh mẽ này, được cung cấp bởi thanhthienphu.vn, chính là giải pháp tối ưu giúp bạn vượt qua những thách thức về thiết bị lạc hậu, chi phí vận hành cao và nâng tầm năng lực cạnh tranh.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3210-5FE12-0UF0
| Thuộc tính Kỹ thuật | Giá trị Chi Tiết |
|---|---|
| Mã sản phẩm (MLFB) | 6SL3210-5FE12-0UF0 |
| Dòng sản phẩm | SINAMICS V90 |
| Loại thiết bị | Bộ điều khiển AC Servo Drive |
| Điện áp ngõ vào | 3 pha AC 380 V – 480 V (-15 % / +10 %) |
| Tần số ngõ vào | 50 / 60 Hz |
| Công suất định mức | 2.5 kW (Kilowatt) |
| Dòng điện ngõ ra định mức | 5.9 A (Ampe) |
| Dòng điện ngõ ra tối đa | 17.7 A (Trong 3 giây) |
| Tần số ngõ ra | 0 – 330 Hz |
| Phương pháp điều khiển | Điều khiển vị trí (Pulse Train Input – PTI, PROFINET), Điều khiển tốc độ, Điều khiển moment |
| Giao diện điều khiển | PROFINET (PN), Pulse Train Input (PTI), USS/Modbus RTU |
| Ngõ vào/ra kỹ thuật số | 8 DI (Digital Input), 4 DQ (Digital Output) |
| Ngõ vào analog | 2 AI (Analog Input) |
| Encoder tương thích | Incremental encoder TTL/HTL, Absolute encoder SSI |
| Chức năng an toàn tích hợp | STO (Safe Torque Off) SIL 2 / PL d |
| Phanh hãm tích hợp | Có |
| Cấp độ bảo vệ | IP20 |
| Phương pháp làm mát | Quạt làm mát tích hợp |
| Phần mềm cấu hình | SINAMICS V-ASSISTANT |
| Kích thước (R x C x S) | 100 mm x 180 mm x 220 mm (ước tính) |
| Khối lượng | Khoảng 2.8 kg (ước tính) |
| Nhiệt độ hoạt động | 0 °C đến 55 °C (giảm công suất trên 45 °C) |
| Tiêu chuẩn tuân thủ | CE, UL, cUL, RCM, EAC |
2. Khám Phá Cấu Tạo Bên Trong 6SL3210-5FE12-0UF0
Khối Công Suất (Power Module): Đây là trái tim cung cấp năng lượng cho động cơ servo. Nó bao gồm mạch chỉnh lưu (biến đổi điện áp AC lưới thành DC), bus DC (tích trữ năng lượng với tụ điện chất lượng cao) và mạch nghịch lưu IGBT (biến đổi điện áp DC thành AC tần số và biên độ thay đổi để điều khiển động cơ). Khối công suất của V90 được thiết kế để chịu được dòng điện đỉnh cao, đảm bảo khả năng tăng tốc mạnh mẽ và xử lý tải nặng hiệu quả, đồng thời tối ưu hóa hiệu suất năng lượng, giảm tổn thất nhiệt.
Khối Điều Khiển (Control Module): Bộ não của hệ thống servo, nơi xử lý tất cả các thuật toán điều khiển phức tạp. Nó nhận tín hiệu phản hồi từ encoder của động cơ, tín hiệu lệnh từ PLC hoặc bộ điều khiển cấp trên (qua PROFINET hoặc xung/analog), và tính toán tín hiệu điều khiển PWM chính xác cho khối công suất. Vi xử lý tốc độ cao đảm bảo thời gian đáp ứng nhanh, vòng lặp điều khiển kín (vị trí, tốc độ, mô-men) hoạt động mượt mà và chính xác, mang lại chất lượng chuyển động vượt trội. Khối này cũng chứa bộ nhớ lưu trữ thông số và firmware.
Các Cổng Kết Nối (Connectors): 6SL3210-5FE12-0UF0 được trang bị đầy đủ các cổng kết nối tiêu chuẩn công nghiệp, bố trí khoa học để dễ dàng đấu nối:
- Cổng nguồn động lực (X1): Kết nối nguồn AC 3 pha.
- Cổng động cơ (X2): Kết nối với động cơ servo tương thích.
- Cổng Encoder (X5): Kết nối cáp tín hiệu phản hồi từ encoder động cơ.
- Cổng điều khiển (X7 – trên phiên bản PTI) hoặc Cổng PROFINET (X150, X151 – trên phiên bản PN): Kết nối với PLC hoặc bộ điều khiển cấp trên. Bao gồm cả các chân DI/DO, AI.
- Cổng kết nối điện trở xả (Braking Resistor – X4): Cho các ứng dụng cần hãm năng lượng dư thừa khi giảm tốc nhanh hoặc tải có quán tính lớn.
- Cổng USB Mini (phía trước): Dùng để kết nối với máy tính cài đặt phần mềm V-Assistant cho việc cấu hình và chẩn đoán.
Hệ Thống Tản Nhiệt (Cooling System): Bao gồm quạt làm mát và các khe tản nhiệt được thiết kế tối ưu. Hệ thống này đảm bảo các linh kiện điện tử công suất hoạt động trong giới hạn nhiệt độ cho phép, duy trì hiệu suất ổn định và kéo dài tuổi thọ của thiết bị, ngay cả khi vận hành liên tục ở tải cao trong môi trường công nghiệp.
Vỏ Máy (Housing): Được làm từ vật liệu chất lượng cao, chắc chắn, đạt cấp bảo vệ IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và tác động vật lý thông thường trong tủ điện. Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt quý giá.
3. Những Tính Năng Chính Vượt Trội Của 6SL3210-5FE12-0UF0
- Hiệu Suất Điều Khiển Chuyển Động Đỉnh Cao: Trái tim của V90 là khả năng điều khiển chính xác vị trí, tốc độ và moment xoắn. Với băng thông vòng lặp tốc độ cao và thuật toán điều khiển tiên tiến, nó đáp ứng hoàn hảo các yêu cầu về chuyển động nhanh, chính xác và lặp lại ổn định. Nghiên cứu của Viện Fraunhofer IPA (Đức) về tự động hóa sản xuất đã chỉ ra rằng việc sử dụng hệ thống servo hiệu suất cao có thể tăng năng suất dây chuyền lên đến 30% và giảm tỷ lệ lỗi sản phẩm đáng kể. Servo Drive Siemens V90 giúp máy móc của bạn hoạt động với độ chính xác micro mét, tối ưu hóa chất lượng sản phẩm đầu ra, đặc biệt trong các ngành như cơ khí chính xác, lắp ráp điện tử hay đóng gói.
- Kết Nối Linh Hoạt, Tích Hợp Dễ Dàng: Sinamics V90 2.5kW hỗ trợ đa dạng các giao thức truyền thông phổ biến. Phiên bản PROFINET (PN) cho phép tích hợp liền mạch vào hệ sinh thái TIA Portal của Siemens, tận dụng tối đa sức mạnh của tự động hóa tích hợp toàn diện (Totally Integrated Automation). Giao diện Pulse Train Input (PTI) cung cấp giải pháp điều khiển vị trí đơn giản, hiệu quả về chi phí, phù hợp với nhiều bộ điều khiển chuyển động hoặc PLC khác nhau. Ngoài ra, giao thức USS/Modbus RTU cũng được hỗ trợ, tăng cường khả năng tương thích với các hệ thống hiện có. Sự linh hoạt này giúp các kỹ sư dễ dàng lựa chọn phương án kết nối phù hợp nhất, tiết kiệm thời gian và chi phí tích hợp.
- Vận Hành Đơn Giản Với V-ASSISTANT: Quên đi những giờ phút vật lộn với việc cấu hình tham số phức tạp. Phần mềm V-ASSISTANT miễn phí từ Siemens cung cấp giao diện đồ họa trực quan, thân thiện. Tính năng tối ưu hóa một nút bấm (One-button tuning) và tự động dò thông số (auto-tuning) giúp đơn giản hóa đáng kể quá trình cài đặt và tinh chỉnh hệ thống servo. Ngay cả những kỹ thuật viên ít kinh nghiệm cũng có thể nhanh chóng làm chủ việc vận hành 6SL3210-5FE12-0UF0, giảm thiểu thời gian dừng máy và đưa hệ thống vào hoạt động nhanh chóng.
- An Toàn Tích Hợp Tin Cậy: An toàn lao động là ưu tiên hàng đầu. Bộ điều khiển Servo V90 3 pha 2.5kW tích hợp sẵn chức năng An toàn Mô-men Tắt (Safe Torque Off – STO) theo tiêu chuẩn SIL 2 (IEC 61508) và PL d (ISO 13849-1). Chức năng này đảm bảo động cơ không thể tạo ra moment xoắn một cách không mong muốn khi được kích hoạt, giúp ngăn ngừa tai nạn và bảo vệ người vận hành cũng như máy móc mà không cần thêm các contactor an toàn phức tạp bên ngoài, tiết kiệm chi phí và không gian lắp đặt.
- Giải Pháp Servo Tối Ưu Chi Phí: Siemens V90 được định vị là giải pháp servo cơ bản, hiệu quả về chi phí, mang đến sự cân bằng lý tưởng giữa hiệu suất, tính năng và giá thành. Đây là lựa chọn hoàn hảo cho các ứng dụng không yêu cầu các tính năng quá cao cấp nhưng vẫn đòi hỏi độ tin cậy và hiệu năng của thương hiệu Siemens. Việc đầu tư vào thiết bị điều khiển động cơ Servo 2.5kW này giúp các doanh nghiệp, đặc biệt là SMEs, tiếp cận công nghệ servo tiên tiến với ngân sách hợp lý, nâng cao năng lực cạnh tranh mà không cần đầu tư quá lớn.
- Độ Bền Bỉ Chuẩn Siemens: Kế thừa danh tiếng về chất lượng của Siemens, AC Servo V90 3P 2.5kW được chế tạo từ những linh kiện cao cấp, trải qua quy trình kiểm tra chất lượng nghiêm ngặt, đảm bảo hoạt động bền bỉ và ổn định trong môi trường công nghiệp. Thiết kế tản nhiệt hiệu quả và các cơ chế bảo vệ tích hợp (quá dòng, quá áp, quá nhiệt) góp phần kéo dài tuổi thọ sản phẩm, giảm thiểu chi phí bảo trì và thay thế, mang lại sự an tâm cho người sử dụng.
4. Hướng Dẫn Kết Nối 6SL3210-5FE12-0UF0 Với Phần Mềm V-ASSISTANT
Bước 1: Kết Nối Phần Cứng:
- Đảm bảo nguồn cấp cho bộ điều khiển Servo V90 3 pha 2.5kW đã được ngắt an toàn.
- Sử dụng cáp USB phù hợp, cắm một đầu vào cổng USB trên máy tính của bạn.
- Cắm đầu còn lại của cáp USB vào cổng USB (thường được đánh dấu X9 hoặc có biểu tượng USB) trên mặt trước của Drive Servo 3 pha 2.5kW 6SL3210-5FE12-0UF0.
- Sau khi kết nối cáp, bạn có thể cấp lại nguồn cho bộ điều khiển servo.
Bước 2: Cài Đặt Driver (Nếu Cần):
- Trong lần kết nối đầu tiên, Windows có thể tự động nhận diện và cài đặt driver USB cho thiết bị.
- Nếu Windows không tự nhận diện, driver thường được đính kèm trong bộ cài đặt phần mềm V-ASSISTANT hoặc có thể tải riêng từ trang SIOS của Siemens. Chạy file cài đặt driver và làm theo hướng dẫn.
Bước 3: Khởi Động Phần Mềm V-ASSISTANT: Mở phần mềm SINAMICS V-ASSISTANT đã được cài đặt trên máy tính của bạn. Giao diện khởi động sẽ xuất hiện.
Bước 4: Thiết Lập Kết Nối:
- Trên giao diện V-ASSISTANT, tìm đến mục thiết lập kết nối hoặc tùy chọn quét tìm thiết bị (Scan for drives / Go online).
- Phần mềm sẽ tự động quét các cổng giao tiếp (bao gồm cả USB) để tìm kiếm các bộ điều khiển V90 đang kết nối.
- Khi bộ khuếch đại Servo V90 2.5kW 6SL3210-5FE12-0UF0 của bạn được tìm thấy, hãy chọn nó từ danh sách và nhấn nút kết nối (Connect / Online).
Bước 5: Xác Nhận Kết Nối Thành Công: Nếu kết nối thành công, V-ASSISTANT sẽ hiển thị trạng thái “Online” và tải lên các thông số hiện hành từ bộ điều khiển. Bạn sẽ thấy thông tin chi tiết về drive và có thể bắt đầu thực hiện các thao tác cấu hình, giám sát, hoặc chẩn đoán.
Chỉ với 5 bước đơn giản này, bạn đã sẵn sàng để tương tác với thiết bị điều khiển động cơ Servo 2.5kW thông qua V-ASSISTANT. Giao diện thân thiện và các công cụ mạnh mẽ của phần mềm sẽ giúp bạn dễ dàng thực hiện các bước tiếp theo như cấu hình tham số, thực hiện auto-tuning, sao lưu/phục hồi dữ liệu và giám sát hoạt động thời gian thực. Đây là nền tảng vững chắc để bạn tinh chỉnh hệ thống đạt hiệu suất tối ưu. Nếu gặp bất kỳ khó khăn nào trong quá trình kết nối, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kịp thời.
5. Làm Chủ Nghệ Thuật Lập Trình 6SL3210-5FE12-0UF0
A. Cấu Hình Tham Số Cơ Bản Với V-ASSISTANT:
1. Kết Nối và Truy Cập Tham Số: Sau khi kết nối thành công V-ASSISTANT với Drive Servo 3 pha 2.5kW (như hướng dẫn ở mục 4), bạn có thể truy cập vào cây tham số (parameter tree) của bộ điều khiển.
2. Nhập Dữ Liệu Động Cơ: Bước quan trọng đầu tiên là nhập chính xác thông tin của động cơ servo Simotics S-1FL6 được kết nối (thông tin này thường có trên nhãn động cơ hoặc tài liệu đi kèm). V-ASSISTANT có danh sách các động cơ Siemens tương thích, bạn chỉ cần chọn đúng mã động cơ, các tham số liên quan sẽ được tự động điền.
3. Chọn Chế Độ Điều Khiển: Xác định chế độ vận hành chính:
- Điều khiển vị trí (Position Control – EPOS qua PROFINET hoặc Pulse Train Input – PTI): Dùng khi cần di chuyển đến các vị trí chính xác.
- Điều khiển tốc độ (Speed Control): Dùng khi cần duy trì tốc độ ổn định.
- Điều khiển moment (Torque Control): Dùng trong các ứng dụng cần kiểm soát lực căng, lực ép.
4. Cấu Hình Giao Tiếp: Thiết lập các tham số liên quan đến giao thức điều khiển bạn đã chọn (ví dụ: địa chỉ IP và tên thiết bị cho PROFINET, cấu hình tín hiệu xung/chiều cho PTI).
5. Cài Đặt Giới Hạn: Đặt các giới hạn an toàn về tốc độ, moment, dòng điện, và hành trình (nếu dùng công tắc giới hạn) để bảo vệ cơ cấu cơ khí và động cơ.
6. Cấu Hình Ngõ Vào/Ra (I/O): Gán chức năng cho các ngõ vào/ra số (DI/DQ) và analog (AI) theo yêu cầu ứng dụng (ví dụ: DI cho tín hiệu Start/Stop, Enable, Home sensor; DQ cho tín hiệu Ready, Fault; AI cho tín hiệu đặt tốc độ/moment analog).
B. Tối Ưu Hóa Hệ Thống (Tuning):
- Auto-Tuning: V-ASSISTANT cung cấp chức năng tự động tinh chỉnh (Auto-tuning). Chức năng này sẽ tự động tối ưu các tham số vòng lặp điều khiển (gain, thời gian tích phân) dựa trên đặc tính của tải thực tế. Chỉ cần một vài cú nhấp chuột, hệ thống servo của bạn sẽ đạt được độ ổn định và đáp ứng tốt nhất có thể.
- Manual Tuning (Nâng Cao): Đối với các ứng dụng đòi hỏi hiệu suất cực cao hoặc có đặc tính tải phức tạp, các kỹ sư giàu kinh nghiệm có thể tinh chỉnh thủ công các tham số vòng lặp điều khiển, sử dụng công cụ Oscilloscope tích hợp trong V-ASSISTANT để theo dõi và đánh giá đáp ứng của hệ thống.
C. Điều Khiển Từ PLC/Bộ Điều Khiển Chuyển Động:
Qua PROFINET (với TIA Portal):
- Tích hợp bộ điều khiển Servo V90 3 pha 2.5kW vào cấu hình phần cứng của dự án TIA Portal bằng file GSDML.
- Sử dụng các khối hàm Công nghệ (Technology Objects – TO) hoặc các khối hàm điều khiển chuyển động chuẩn PLCopen (ví dụ: MC_Power, MC_Home, MC_MoveAbsolute, MC_MoveVelocity, MC_MoveJog) để gửi lệnh điều khiển và nhận trạng thái từ V90. Siemens cung cấp thư viện hàm phong phú, giúp việc lập trình trở nên trực quan và hiệu quả.
Qua Pulse Train Input (PTI):
- PLC hoặc bộ điều khiển phát ra chuỗi xung (Pulse) và tín hiệu chiều (Direction) để điều khiển vị trí hoặc tốc độ của servo.
- Lập trình logic trên PLC để tạo ra chuỗi xung tương ứng với quỹ đạo chuyển động mong muốn. Cần đảm bảo tần số xung phát ra không vượt quá khả năng đáp ứng của ngõ vào PTI trên V90.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-5FE12-0UF0
| Mã Lỗi/Cảnh Báo (Ví dụ) | Mô Tả Ngắn Gọn | Nguyên Nhân Có Thể | Hướng Khắc Phục Cơ Bản |
|---|---|---|---|
| A5000 / F7452 | Quá dòng (Overcurrent) | Ngắn mạch cáp động cơ, chạm đất; Tham số động cơ sai; Tăng tốc/giảm tốc quá nhanh; Tải quá nặng; Gain điều khiển quá cao. | Kiểm tra cáp động cơ và kết nối; Xác minh lại tham số động cơ; Giảm tốc độ tăng/giảm tốc; Kiểm tra tải cơ khí; Thực hiện lại Auto-tuning hoặc giảm Gain. |
| F7801 | Quá nhiệt động cơ (Motor Over Temp) | Động cơ bị quá tải liên tục; Môi trường hoạt động quá nóng; Cảm biến nhiệt độ động cơ lỗi (nếu có). | Giảm tải cho động cơ; Cải thiện thông gió cho động cơ; Kiểm tra cảm biến nhiệt độ và kết nối. |
| F7802 | Quá nhiệt bộ điều khiển (Drive Over Temp) | Quạt làm mát lỗi/bị cản trở; Nhiệt độ môi trường quá cao; Lắp đặt không đúng cách (không đủ không gian thông gió). | Kiểm tra hoạt động của quạt; Đảm bảo không có vật cản luồng gió; Hạ nhiệt độ môi trường xung quanh; Kiểm tra khoảng cách lắp đặt theo khuyến cáo. |
| F7900 | Lỗi phanh động cơ (Motor Brake Error) | Cáp điều khiển phanh lỗi/không kết nối; Nguồn cấp cho phanh lỗi; Phanh cơ khí bị kẹt. | Kiểm tra cáp và kết nối điều khiển phanh; Kiểm tra nguồn cấp cho phanh (nếu dùng nguồn ngoài); Kiểm tra cơ cấu phanh trên động cơ. |
| A7577 / F7453 | Lỗi theo dõi vị trí (Following Error) | Tải quá lớn hoặc thay đổi đột ngột; Gain vòng lặp vị trí quá thấp; Có vật cản cơ khí; Encoder lỗi hoặc nhiễu tín hiệu. | Kiểm tra tải và cơ cấu cơ khí; Tăng Gain vòng lặp vị trí (sau khi tuning); Kiểm tra encoder, cáp encoder và chống nhiễu. |
| F7815 | Lỗi giao tiếp (Communication Error – e.g., PROFINET) | Cáp mạng lỗi/kết nối lỏng; Cấu hình mạng sai (địa chỉ IP, tên thiết bị); PLC/Master lỗi. | Kiểm tra cáp mạng và các đầu nối; Xác minh cấu hình mạng trên drive và PLC/Master; Kiểm tra trạng thái PLC/Master. |
| F7849 | Điện áp DC Bus thấp (DC Link Undervoltage) | Điện áp nguồn cung cấp thấp/không ổn định; Mất pha nguồn đầu vào. | Kiểm tra điện áp nguồn cung cấp; Kiểm tra các pha của nguồn đầu vào và cầu chì/CB. |
| A7851 / F7850 | Lỗi Encoder | Cáp encoder hỏng/kết nối kém; Encoder bị lỗi vật lý; Nhiễu tín hiệu encoder. | Kiểm tra cáp encoder và các đầu nối; Đảm bảo chống nhiễu tốt; Thay thế encoder nếu cần. |
7. Liên Hệ thanhthienphu.vn Ngay Hôm Nay Để Được Tư Vấn
Bạn đã thấy được sức mạnh tiềm ẩn, hiệu suất vượt trội và sự linh hoạt đáng kinh ngạc của bộ điều khiển 6SL3210-5FE12-0UF0 AC Servo V90 3P 2.5kW. Đây chính là thời điểm lý tưởng để bạn nói lời tạm biệt với những hệ thống cũ kỹ, kém hiệu quả và đón nhận một kỷ nguyên mới của sự chính xác, năng suất và độ tin cậy trong điều khiển chuyển động.
Đừng để những trăn trở về hiệu suất, chi phí hay công nghệ làm chậm bước tiến của bạn. Hãy biến khao khát sở hữu một hệ thống điều khiển hiện đại, mạnh mẽ thành hiện thực. Hãy nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99
Đội ngũ chuyên gia của thanhthienphu.vn sẽ:
- Tư vấn chuyên sâu: Giúp bạn hiểu rõ hơn về bộ khuếch đại Servo V90 2.5kW và các giải pháp servo khác của Siemens.
- Lựa chọn tối ưu: Hỗ trợ bạn chọn đúng cấu hình sản phẩm 6SL3210-5FE12-0UF0 hoặc các mã hàng tương đương phù hợp nhất với ứng dụng và ngân sách của bạn.
- Báo giá cạnh tranh: Cung cấp mức giá tốt nhất thị trường cùng các chính sách ưu đãi hấp dẫn.
- Hỗ trợ kỹ thuật: Giải đáp mọi thắc mắc về kỹ thuật, lắp đặt và vận hành thiết bị điều khiển động cơ Servo 2.5kW.
Hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn
Hãy để thanhthienphu.vn trở thành đối tác đáng tin cậy, giúp bạn khai phá tiềm năng vô hạn của 6SL3210-5FE12-0UF0 AC Servo V90 3P 2.5kW và đưa doanh nghiệp của bạn lên một tầm cao mới.
