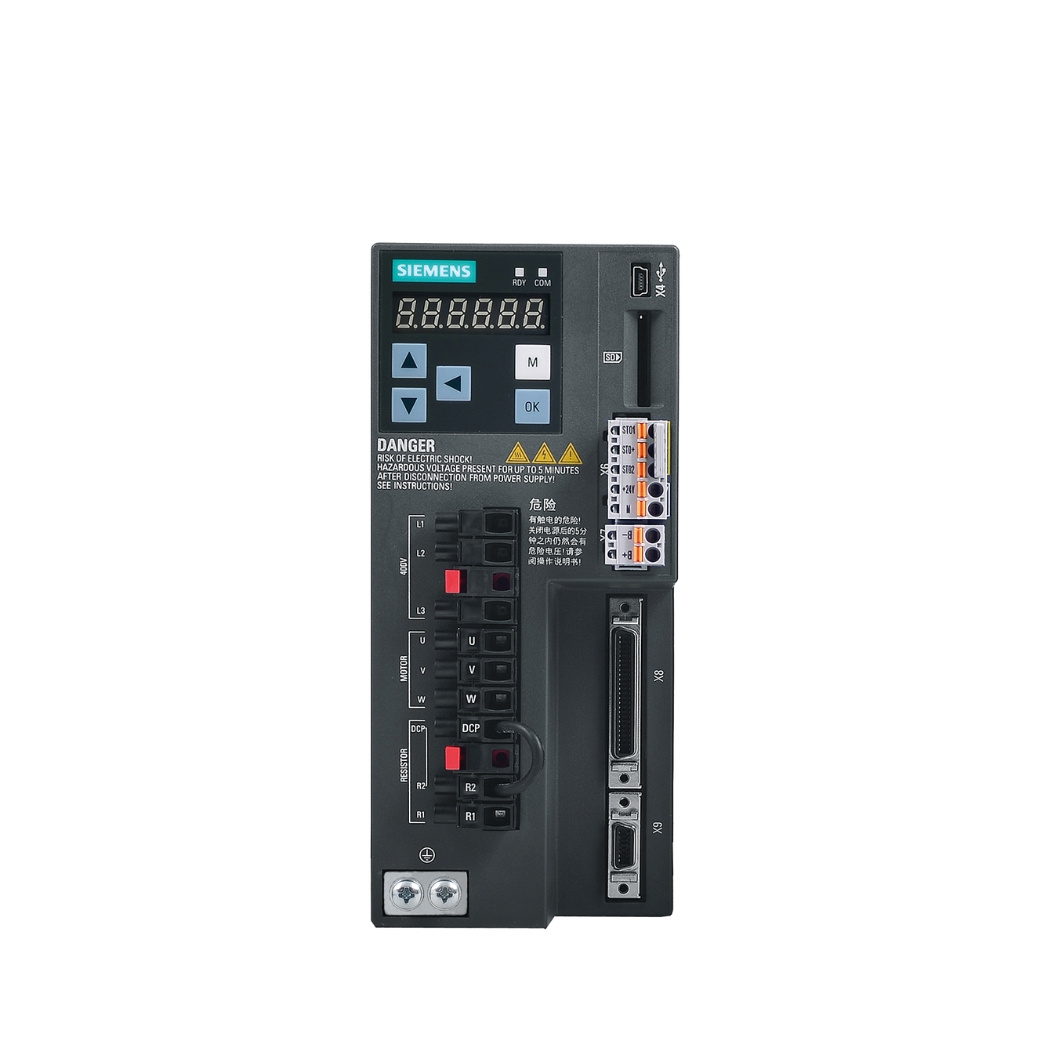

6SL3210-5FE11-0UA0 V90 3 Pha 1kW, bộ điều khiển động cơ servo Siemens mạnh mẽ và linh hoạt, chính là trái tim đập không ngừng cho các ứng dụng điều khiển chuyển động đòi hỏi độ chính xác cao và hiệu suất vượt trội trong hệ thống tự động hóa công nghiệp của bạn.
Để nâng tầm quy trình sản xuất, tối ưu hóa chi phí và đảm bảo an toàn vận hành, việc lựa chọn một giải pháp truyền động đáng tin cậy như bộ biến tần servo SINAMICS V90 là bước đi chiến lược, và thanhthienphu.vn tự hào là cầu nối vững chắc mang công nghệ tiên tiến này đến gần hơn với bạn, cùng bạn kiến tạo những thành công mới.
1. Khám phá cấu tạo bên trong 6SL3210-5FE11-0UA0
Vỏ máy (Housing): Được chế tạo từ vật liệu cao cấp, thường là nhựa kỹ thuật cứng hoặc kim loại nhẹ, đảm bảo độ bền cơ học, khả năng chịu va đập và bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn và tác động môi trường theo tiêu chuẩn IP20. Thiết kế vỏ máy cũng tối ưu cho việc lắp đặt trong tủ điện, tiết kiệm không gian và thuận tiện cho việc đi dây.
Mạch lực (Power Circuit): Đây là trái tim cung cấp năng lượng cho động cơ. Bao gồm bộ chỉnh lưu (Rectifier) chuyển đổi điện áp AC 3 pha thành DC, tụ lọc DC bus (DC Link Capacitors) để ổn định điện áp DC, và bộ nghịch lưu IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC 3 pha với tần số và biên độ thay đổi, cấp cho động cơ servo. Các linh kiện công suất được lựa chọn kỹ lưỡng để chịu được dòng điện và điện áp cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và tuổi thọ lâu dài.
Mạch điều khiển (Control Circuit): Bộ não của servo drive, chứa vi xử lý (Microprocessor) hoặc DSP (Digital Signal Processor) tốc độ cao, thực hiện các thuật toán điều khiển phức tạp (PID, điều khiển vòng kín vị trí, tốc độ, mô-men), xử lý tín hiệu từ encoder, giao tiếp với PLC hoặc bộ điều khiển cấp cao hơn, và quản lý các chức năng bảo vệ. Mạch điều khiển quyết định độ chính xác, tốc độ đáp ứng và sự ổn định của toàn bộ hệ thống servo.
Các cổng kết nối (Connection Terminals): Bố trí khoa học và rõ ràng, bao gồm:
- Ngõ vào nguồn AC 3 pha (L1, L2, L3).
- Ngõ ra động cơ AC 3 pha (U, V, W).
- Ngõ vào DC bus (cho phép kết nối chung DC bus hoặc điện trở xả ngoài).
- Cổng kết nối encoder (phản hồi tín hiệu vị trí/tốc độ từ động cơ).
- Các cổng I/O số (DI/DO) và I/O analog (AI/AO) cho việc kết nối tín hiệu điều khiển và trạng thái.
- Cổng truyền thông (PROFINET hoặc Pulse Train tùy phiên bản).
- Cổng USB Mini-B dùng để kết nối với máy tính, phục vụ cho việc cài đặt, cấu hình và giám sát thông qua phần mềm V-ASSISTANT.
- Cổng kết nối điện trở hãm (Braking Resistor) nếu cần thiết.
Hệ thống tản nhiệt (Cooling System): Với công suất 1kW, bộ điều khiển thường sử dụng tản nhiệt tự nhiên kết hợp với tấm tản nhiệt (heatsink) lớn bằng nhôm hoặc có thể tích hợp quạt làm mát nhỏ để đảm bảo nhiệt độ hoạt động của các linh kiện công suất luôn nằm trong giới hạn cho phép, duy trì hiệu suất ổn định và kéo dài tuổi thọ thiết bị, ngay cả khi hoạt động liên tục trong môi trường công nghiệp.
Màn hình hiển thị và LED trạng thái ( опционально): Một số phiên bản có thể có màn hình LED 7 đoạn nhỏ hoặc các đèn LED báo trạng thái (Nguồn, Sẵn sàng, Lỗi) giúp người vận hành dễ dàng theo dõi tình trạng hoạt động cơ bản của drive.
Sự kết hợp hài hòa và chất lượng vượt trội của từng bộ phận tạo nên một bộ điều khiển servo 6SL3210-5FE11-0UA0 V90 đáng tin cậy, sẵn sàng đáp ứng những yêu cầu khắt khe nhất trong các ứng dụng công nghiệp đa dạng.
2. Các tính năng chính nổi bật của 6SL3210-5FE11-0UA0
- Điều khiển chuyển động chính xác và đáp ứng nhanh: Hỗ trợ các chế độ điều khiển linh hoạt: Điều khiển vị trí (Position Control – thông qua xung đầu vào PTI hoặc qua mạng PROFINET), điều khiển tốc độ (Speed Control), và điều khiển mô-men xoắn (Torque Control). Độ phân giải encoder cao (lên đến 20-bit với động cơ 1FL6 tương thích) cho phép định vị chính xác đến từng micromet.
- Tối ưu hóa tự động và dễ dàng vận hành (Auto-Tuning & Easy Commissioning): Chức năng tối ưu hóa tự động một nút bấm (One-button auto-tuning) giúp đơn giản hóa quá trình cài đặt ban đầu. Drive tự động nhận diện thông số động cơ và tải, sau đó tự động điều chỉnh các tham số vòng lặp điều khiển (PID gains) để đạt được hiệu suất tối ưu mà không cần kiến thức chuyên sâu về điều khiển servo.
- Chức năng an toàn tích hợp STO (Safe Torque Off): Tính năng STO được tích hợp sẵn, đạt tiêu chuẩn an toàn quốc tế SIL 2 (IEC 61508) và PL d (ISO 13849-1). Chức năng này đảm bảo ngắt mô-men xoắn một cách an toàn, ngăn động cơ tạo ra lực quay khi có tín hiệu dừng khẩn cấp hoặc mở cửa an toàn, mà không cần dùng đến contactor công suất phụ. Giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí dây nối và linh kiện, đồng thời nâng cao mức độ bảo vệ cho người vận hành và máy móc, đáp ứng các quy định nghiêm ngặt về an toàn lao động.
- Tích hợp linh hoạt với hệ thống điều khiển: Phiên bản 6SL3210-5FE11-0UA0 này hỗ trợ giao diện điều khiển xung/hướng (Pulse Train Input – PTI), tương thích với hầu hết các bộ điều khiển PLC hoặc Motion Controller thông dụng trên thị trường thông qua ngõ ra xung tốc độ cao. Hỗ trợ nhiều loại tín hiệu xung đầu vào (5V Differential/Single-ended, 24V HTL) và tần số lên đến 1 Mpps, đảm bảo khả năng tương thích rộng rãi. Các ngõ vào/ra số (DI/DO) và analog (AI/AO) tích hợp sẵn cho phép kết nối cảm biến, nút bấm, đèn báo và các tín hiệu điều khiển phụ trợ khác một cách dễ dàng.
- Thiết kế tối ưu cho hiệu quả và độ bền: Kết hợp hoàn hảo với động cơ servo SIMOTICS S-1FL6 của Siemens, tạo thành một hệ thống truyền động đồng bộ, tối ưu về hiệu suất năng lượng và chi phí. Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện. Linh kiện chất lượng cao, hệ thống tản nhiệt hiệu quả đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt, giảm thiểu chi phí bảo trì và thay thế.
3. Hướng dẫn kết nối 6SL3210-5FE11-0UA0 với phần mềm V-ASSISTANT
A. Chuẩn bị:
- Máy tính: Máy tính cá nhân (Laptop/PC) chạy hệ điều hành Windows (kiểm tra phiên bản tương thích trên trang tải V-ASSISTANT của Siemens).
- Phần mềm SINAMICS V-ASSISTANT: Tải phiên bản mới nhất miễn phí từ website hỗ trợ của Siemens Industry Online Support (SIOS). Tìm kiếm “SINAMICS V-ASSISTANT download”. Cài đặt phần mềm lên máy tính theo hướng dẫn.
- Cáp USB: Sử dụng cáp USB loại A sang Mini-B (loại cáp thường dùng cho máy ảnh hoặc ổ cứng di động cũ).
- Bộ điều khiển Servo V90: Đảm bảo 6SL3210-5FE11-0UA0 đã được cấp nguồn điều khiển (thường là 24V DC riêng hoặc lấy từ nguồn chính nếu được cấu hình). Lưu ý an toàn: Chỉ cấp nguồn điều khiển khi thực hiện kết nối và cấu hình ban đầu. Chưa cần cấp nguồn động lực 3 pha.
B. Các bước thực hiện:
Bước 1: Kết nối vật lý:
- Cắm đầu cắm USB Mini-B của cáp vào cổng USB tương ứng trên mặt trước của bộ điều khiển servo 6SL3210-5FE11-0UA0 V90. Cổng này thường được đậy nắp bảo vệ, cần mở ra nhẹ nhàng.
- Cắm đầu cắm USB Type-A còn lại vào một cổng USB trống trên máy tính của bạn.
Bước 2: Cài đặt Driver (Nếu cần):
- Khi kết nối lần đầu, Windows có thể sẽ tự động nhận diện thiết bị và cài đặt driver cần thiết. Quá trình này thường diễn ra tự động trong vài giây đến vài phút.
- Nếu Windows không tự nhận diện được hoặc yêu cầu driver, bạn có thể tìm driver USB trong bộ cài đặt của V-ASSISTANT hoặc tải riêng từ trang SIOS của Siemens. Chạy file cài đặt driver và làm theo hướng dẫn.
Bước 3: Khởi động phần mềm V-ASSISTANT:
Mở phần mềm SINAMICS V-ASSISTANT đã cài đặt trên máy tính.
Bước 4: Thiết lập kết nối trong V-ASSISTANT:
- Trên giao diện khởi động của V-ASSISTANT, chọn tùy chọn để kết nối với thiết bị (Thường là “Connect” hoặc biểu tượng kết nối).
- Phần mềm sẽ tự động quét tìm các bộ điều khiển V90 đang được kết nối qua USB.
- Chọn đúng bộ điều khiển 6SL3210-5FE11-0UA0 từ danh sách hiển thị (thường sẽ hiển thị tên thiết bị hoặc địa chỉ USB).
- Nhấn nút “Connect” hoặc “Establish Connection”.
Bước 5: Xác nhận kết nối thành công:
- Nếu kết nối thành công, giao diện V-ASSISTANT sẽ chuyển sang chế độ online, hiển thị các thông tin cơ bản của drive và cho phép truy cập vào các menu chức năng như Parameter view, Commissioning, Diagnostics, Trace, v.v.
- Bạn có thể thấy trạng thái kết nối được báo hiệu trên thanh trạng thái của phần mềm (ví dụ: “Online” hoặc “Connected”).
Một số lưu ý quan trọng:
- Luôn sử dụng cáp USB chất lượng tốt để đảm bảo kết nối ổn định.
- Đảm bảo nguồn cấp cho mạch điều khiển của V90 ổn định trong suốt quá trình kết nối và làm việc với V-ASSISTANT.
- Nếu gặp sự cố kết nối, hãy kiểm tra lại cáp USB, cổng USB trên máy tính, driver đã được cài đặt đúng chưa, và nguồn cấp cho V90. Thử khởi động lại V90 và máy tính nếu cần.
- Tham khảo tài liệu hướng dẫn sử dụng V-ASSISTANT (có sẵn trong phần mềm hoặc tải từ SIOS) để biết chi tiết về các chức năng và thao tác.
4. Cách lập trình cơ bản cho 6SL3210-5FE11-0UA0
Bước 1: Khởi chạy Wizard cấu hình ban đầu (Initial Commissioning Wizard):
Sau khi kết nối online với V90 trong V-ASSISTANT, phần mềm thường sẽ đề xuất chạy Wizard cấu hình ban đầu. Nếu không, bạn có thể tìm và khởi chạy nó từ menu “Commissioning”.
Wizard này sẽ dẫn dắt bạn qua các bước thiết yếu:
- Chọn ứng dụng (Application Selection): Chọn loại ứng dụng điều khiển chính (ví dụ: Điều khiển vị trí cơ bản – Basic Positioner EPos, Điều khiển tốc độ – Speed Control).
- Cấu hình động cơ (Motor Configuration): Chọn đúng mã động cơ SIMOTICS S-1FL6 đang được kết nối với drive từ danh sách có sẵn. V-ASSISTANT sẽ tự động tải các thông số mặc định của động cơ đó. Nếu sử dụng động cơ bên thứ ba (không khuyến nghị), bạn cần nhập thủ công các thông số kỹ thuật.
- Cấu hình Encoder: Xác nhận loại encoder và độ phân giải phù hợp với động cơ đã chọn.
- Cấu hình phanh cơ khí (Holding Brake): Nếu động cơ có phanh, cấu hình các thông số liên quan đến thời gian đóng/mở phanh.
- Cấu hình giới hạn (Limits): Đặt các giới hạn về tốc độ, mô-men xoắn, dòng điện để bảo vệ động cơ và cơ cấu cơ khí.
- Cấu hình I/O (I/O Configuration): Gán chức năng cho các ngõ vào/ra số (DI/DO) theo yêu cầu điều khiển (ví dụ: DI cho phép chạy, dừng khẩn cấp, chọn chế độ; DO báo trạng thái sẵn sàng, lỗi).
- Cấu hình giao diện điều khiển (Control Interface – PTI): Đối với phiên bản PTI 6SL3210-5FE11-0UA0, bạn cần cấu hình loại tín hiệu xung (Differential/Single-ended), mức logic (5V/24V), tỉ lệ điện tử (Electronic Gear Ratio – tử số và mẫu số) để quy đổi số xung đầu vào thành chuyển động thực tế của động cơ (ví dụ: bao nhiêu xung ứng với 1 vòng quay).
Bước 2: Tối ưu hóa tự động (Auto-Tuning):
- Sau khi hoàn tất cấu hình cơ bản, bước cực kỳ quan trọng là thực hiện Auto-Tuning. Tìm chức năng này trong menu “Commissioning” hoặc “Optimization”.
- Chọn chế độ tối ưu hóa phù hợp với đặc tính tải và yêu cầu đáp ứng của hệ thống (ví dụ: Tối ưu cho đáp ứng nhanh hoặc tối ưu cho độ ổn định).
- Quan trọng: Đảm bảo động cơ có thể quay tự do một khoảng ngắn mà không va chạm vào bất cứ vật cản nào trong quá trình tuning.
- Khởi chạy quá trình Auto-Tuning. Drive sẽ tự động thực hiện một chuỗi các chuyển động nhỏ, đo đạc đáp ứng của hệ thống và tính toán các giá trị tối ưu cho các tham số vòng lặp điều khiển (Gain, Time Constants).
- Sau khi hoàn tất, V-ASSISTANT sẽ hiển thị kết quả. Lưu lại các tham số vừa được tối ưu hóa vào bộ nhớ của drive. Quá trình này giúp hệ thống hoạt động mượt mà, ổn định và chính xác hơn rất nhiều so với cài đặt mặc định.
Bước 3: Kiểm tra và tinh chỉnh thủ công (Testing and Manual Fine-Tuning – Nếu cần):
- Sử dụng các chức năng điều khiển thử nghiệm (Jogging) hoặc chức năng Trace (ghi đồ thị) trong V-ASSISTANT để kiểm tra hoạt động của động cơ ở các tốc độ và chế độ khác nhau.
- Quan sát đáp ứng của hệ thống (tốc độ thực tế, vị trí thực tế so với giá trị đặt).
- Nếu hiệu suất chưa hoàn toàn như ý (ví dụ: còn rung, vọt lố, đáp ứng chậm), bạn có thể vào mục “Parameter view” -> “Control Optimization” để tinh chỉnh thủ công các tham số Gain của vòng lặp tốc độ và vị trí. Tuy nhiên, việc này đòi hỏi kinh nghiệm và nên thực hiện cẩn thận, ghi lại giá trị gốc trước khi thay đổi. Thường thì Auto-Tuning đã cho kết quả khá tốt cho hầu hết ứng dụng.
Bước 4: Lưu cấu hình (Save Configuration):
- Sau khi hoàn tất mọi cài đặt và tối ưu hóa, điều quan trọng là phải lưu toàn bộ cấu hình vào bộ nhớ không mất điện (non-volatile memory) của V90. Tìm chức năng “Save parameters” hoặc “Copy RAM to ROM”.
- Nên sao lưu (backup) file cấu hình (.vpf) vào máy tính bằng chức năng “Upload parameters from device” hoặc “Save project” trong V-ASSISTANT để dễ dàng khôi phục khi cần hoặc sao chép cấu hình cho các bộ drive tương tự.
Bước 5: Ngắt kết nối và vận hành:
- Ngắt kết nối V-ASSISTANT khỏi V90 (“Disconnect”).
- Ngắt kết nối cáp USB.
- Bây giờ, bộ điều khiển servo 6SL3210-5FE11-0UA0 V90 đã sẵn sàng nhận tín hiệu điều khiển từ PLC hoặc bộ điều khiển khác qua giao diện PTI và vận hành theo cấu hình đã được lập trình.
5. Khắc phục một số lỗi thường gặp trên 6SL3210-5FE11-0UA0
| Mã Lỗi (Ví dụ) |
Mô Tả Lỗi (Tiếng Anh/Việt) |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Cơ Bản |
| F7801 |
Motor Overcurrent (Quá dòng động cơ) |
– Tải quá nặng, kẹt cơ khí.
– Thông số động cơ cài đặt sai.
– Thời gian tăng/giảm tốc quá ngắn.
– Lỗi cáp động cơ hoặc động cơ. |
– Kiểm tra phần cơ khí, đảm bảo không bị kẹt.
– Kiểm tra lại thông số động cơ trong V-Assistant.
– Tăng thời gian tăng/giảm tốc.
– Kiểm tra cáp động cơ, đầu nối, và bản thân động cơ. |
| F7802 |
Infeed or DC link overvoltage (Quá áp nguồn/DC) |
– Điện áp nguồn vào quá cao.
– Giảm tốc quá nhanh với tải quán tính lớn mà không có điện trở hãm hoặc điện trở hãm không đủ công suất/bị lỗi.
– Lỗi bộ điều khiển. |
– Kiểm tra điện áp nguồn cung cấp.
– Tăng thời gian giảm tốc.
– Kiểm tra/lắp đặt/thay thế điện trở hãm phù hợp.
– Liên hệ hỗ trợ kỹ thuật. |
| F7453 |
Encoder error (Lỗi Encoder) |
– Cáp encoder bị lỏng, đứt, nhiễu.
– Encoder bị hỏng.
– Cấu hình loại encoder trong V-Assistant sai. |
– Kiểm tra kỹ cáp encoder, đầu nối, chống nhiễu.
– Kiểm tra lại cấu hình encoder trong V-Assistant.
– Thử thay thế encoder (nếu có thể). |
| F7900 |
Motor stalled or blocked (Động cơ bị kẹt/dừng) |
– Tải quá lớn so với khả năng của động cơ/bộ điều khiển.
– Kẹt cơ khí nghiêm trọng.
– Phanh cơ khí của động cơ chưa nhả (nếu có). |
– Giảm tải hoặc kiểm tra lại tính toán chọn động cơ/bộ điều khiển.
– Kiểm tra kỹ hệ thống cơ khí.
– Kiểm tra tín hiệu điều khiển phanh cơ khí. |
| F1611 |
SI Motion: STO selected (Chức năng STO kích hoạt) |
– Tín hiệu an toàn STO đang bị ngắt (do nút dừng khẩn, cửa an toàn mở…).
– Lỗi dây nối tín hiệu STO. |
– Kiểm tra mạch an toàn, đảm bảo các điều kiện an toàn được đáp ứng.
– Kiểm tra dây nối đến chân STO trên bộ điều khiển. |
| F311xx |
Various communication errors (Lỗi giao tiếp) |
– Lỗi cáp mạng Profinet (lỏng, đứt, nhiễu).
– Cấu hình địa chỉ IP/tên thiết bị sai.
– Lỗi cấu hình Telegram.
– PLC bị lỗi hoặc mất kết nối. |
– Kiểm tra cáp mạng, đầu nối RJ45.
– Kiểm tra cấu hình mạng (IP, tên thiết bị, Telegram) trên cả PLC và V90.
– Kiểm tra trạng thái hoạt động của PLC. |
| Axxxx |
Warnings (Cảnh báo) |
Thường là các cảnh báo về nhiệt độ cao, quá tải nhẹ, điện áp gần ngưỡng… |
– Theo dõi tình trạng, kiểm tra điều kiện vận hành (nhiệt độ môi trường, tải…).
– Thực hiện bảo trì phòng ngừa nếu cần. Cảnh báo không làm dừng máy ngay nhưng cần chú ý. |
