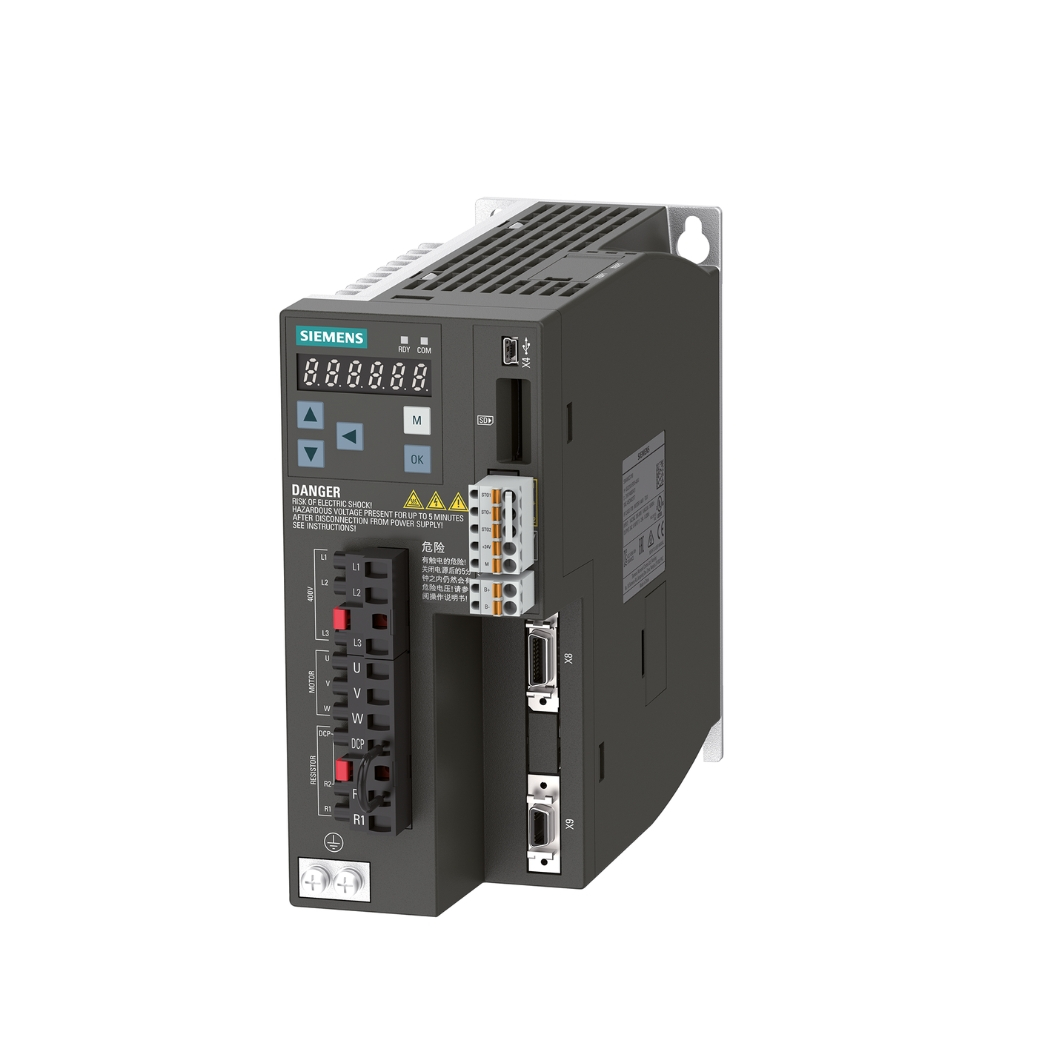

6SL3210-5FE10-8UF0 – Biến tần V90 3P 0.75kW Siemens

Download tài liệu biến tần V90

➢ SINAMICS V90 Catalogue

6SL3210-5FE10-8UF0 AC Servo V90 3P 0.75kW: một giải pháp truyền động servo mạnh mẽ, đáng tin cậy và tiết kiệm chi phí để nâng tầm hệ thống tự động hóa của mình, bộ điều khiển servo Siemens V90 này chính là câu trả lời hoàn hảo, mang đến sự chính xác vượt trội và hiệu quả vận hành tối ưu mà thanhthienphu.vn tự hào cung cấp.

1. Cấu Tạo Tinh Vi Của 6SL3210-5FE10-8UF0

• Mạch Công Suất (Power Module): Đây là nơi tiếp nhận nguồn điện 3 pha AC và chuyển đổi thành nguồn DC cung cấp cho động cơ servo. Sử dụng các linh kiện bán dẫn công suất cao (IGBT) tiên tiến, mạch công suất đảm bảo hiệu suất chuyển đổi năng lượng tối ưu, giảm tổn thất nhiệt và tăng cường độ bền cho thiết bị. Siemens đã tích hợp các cơ chế bảo vệ quá dòng, quá áp, thấp áp và quá nhiệt ngay trong module này, đảm bảo an toàn cho cả biến tần servo và động cơ.
• Mạch Điều Khiển (Control Module): Bộ não của hệ thống, nơi chứa vi xử lý tốc độ cao thực hiện các thuật toán điều khiển phức tạp. Nó nhận tín hiệu lệnh từ PLC hoặc bộ điều khiển cấp cao hơn qua giao diện PROFINET, xử lý phản hồi từ encoder của động cơ và tính toán tín hiệu điều chế độ rộng xung (PWM) để điều khiển mạch công suất. Nhờ vậy, bộ điều khiển servo Siemens V90 này có khả năng thực hiện các tác vụ điều khiển vị trí, tốc độ và mô-men xoắn với độ chính xác đáng kinh ngạc.
• Giao Diện Kết Nối: Bao gồm các cổng kết nối đầu vào/đầu ra (I/O) kỹ thuật số và analog, cổng giao tiếp PROFINET (RJ45) cho phép tích hợp liền mạch vào các hệ thống mạng công nghiệp hiện đại, cổng kết nối encoder, cổng kết nối động cơ và cổng kết nối điện trở hãm (braking resistor) nếu cần. Sự đa dạng trong cổng kết nối giúp 6SL3210-5FE10-8UF0 dễ dàng tương thích với nhiều loại thiết bị ngoại vi và cấu hình hệ thống khác nhau.
• Giao Diện Người Dùng (BOP – Basic Operator Panel): Một màn hình hiển thị nhỏ và các nút bấm tích hợp (tùy chọn trên một số phiên bản hoặc có thể mua rời), cho phép người dùng thực hiện các cài đặt cơ bản, giám sát trạng thái hoạt động và chẩn đoán lỗi nhanh chóng ngay tại tủ điện mà không cần máy tính.
• Hệ Thống Tản Nhiệt: Bao gồm các tấm tản nhiệt nhôm và quạt làm mát (tùy thuộc công suất), giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện điện tử bên trong, đảm bảo tuổi thọ và hiệu suất làm việc liên tục ngay cả trong môi trường công nghiệp khắc nghiệt.
• Bộ Lọc EMC: Tích hợp sẵn bộ lọc nhiễu điện từ (EMC) loại A, giúp giảm thiểu phát xạ nhiễu ra môi trường xung quanh và tăng khả năng chống nhiễu từ bên ngoài, đáp ứng các tiêu chuẩn về tương thích điện từ trong công nghiệp.

2. Những Tính Năng Vượt Trội Của 6SL3210-5FE10-8UF

• Hiệu Suất Điều Khiển Động Lực Cao: Nhờ thuật toán điều khiển tiên tiến và khả năng đáp ứng nhanh, servo V90 cung cấp khả năng kiểm soát mô-men xoắn, tốc độ và vị trí cực kỳ chính xác. Băng thông vòng lặp tốc độ và vị trí cao đảm bảo thời gian đáp ứng nhanh, giảm thiểu rung động và tối ưu hóa chuyển động, lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao như máy cắt laser, máy phay CNC, robot gắp đặt sản phẩm.
• Chức Năng Tự Động Tinh Chỉnh (Auto-Tuning): Một trong những thách thức lớn đối với kỹ sư là việc tinh chỉnh các tham số vòng lặp điều khiển. Tính năng auto-tuning một chạm của V90 giúp đơn giản hóa đáng kể quá trình này. Chỉ với vài thao tác trên phần mềm V-ASSISTANT, hệ thống sẽ tự động tối ưu hóa các tham số để đạt được hiệu suất tốt nhất với tải cụ thể, tiết kiệm thời gian và công sức đáng kể trong giai đoạn commissioning. Nghiên cứu cho thấy việc tinh chỉnh tối ưu có thể cải thiện độ chính xác định vị lên đến 15-20% và giảm thời gian chu kỳ máy.
• Tích Hợp Chức Năng An Toàn STO (Safe Torque Off): An toàn là ưu tiên hàng đầu trong môi trường công nghiệp. 6SL3210-5FE10-8UF0 tích hợp sẵn chức năng STO đạt chuẩn SIL 2 / PL d. Tính năng này cho phép ngắt mô-men xoắn của động cơ một cách an toàn mà không cần dùng đến các contactor công suất bên ngoài, giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và không gian lắp đặt, đồng thời tăng độ tin cậy của chức năng dừng khẩn cấp.
• Giao Diện PROFINET Mạnh Mẽ: Việc tích hợp giao diện PROFINET chuẩn công nghiệp cho phép kết nối dễ dàng và truyền thông tốc độ cao với các hệ thống PLC Siemens SIMATIC và các bộ điều khiển khác hỗ trợ PROFINET. Điều này tạo điều kiện cho việc xây dựng các hệ thống điều khiển phức tạp, đồng bộ hóa nhiều trục servo và trao đổi dữ liệu thời gian thực một cách hiệu quả.
• Phần Mềm Cấu Hình Trực Quan V-ASSISTANT: Siemens cung cấp miễn phí phần mềm V-ASSISTANT, một công cụ mạnh mẽ và thân thiện với người dùng. Giao diện đồ họa trực quan giúp kỹ sư dễ dàng thực hiện các tác vụ như cấu hình tham số, giám sát trạng thái hoạt động, chẩn đoán lỗi, thực hiện auto-tuning và sao lưu/phục hồi cấu hình. Điều này giúp giảm đáng kể thời gian học hỏi và vận hành hệ thống.
• Tối Ưu Hóa Chi Phí: Dòng SINAMICS V90 được Siemens định vị là giải pháp servo cơ bản, hiệu quả về mặt chi phí nhưng vẫn đảm bảo đầy đủ các tính năng cần thiết cho nhiều ứng dụng phổ thông. Sự cân bằng giữa hiệu năng và giá thành giúp các doanh nghiệp, đặc biệt là SME, dễ dàng tiếp cận công nghệ servo tiên tiến mà không cần đầu tư quá lớn.
• Thiết Kế Nhỏ Gọn, Tiết Kiệm Không Gian: Với kích thước được tối ưu, servo drive V90 giúp tiết kiệm không gian quý giá trong tủ điện, đặc biệt quan trọng đối với các máy móc có không gian hạn chế.

3. Hướng Dẫn Chi Tiết Kết Nối 6SL3210-5FE10-8UF0 Với Phần Mềm V-ASSISTANT

Bước 1: Tải và Cài Đặt Phần Mềm V-ASSISTANT:

• Truy cập trang web chính thức của Siemens hoặc liên hệ thanhthienphu.vn để nhận liên kết tải phiên bản mới nhất của SINAMICS V-ASSISTANT. Đây là phần mềm miễn phí.
• Chạy tệp cài đặt và làm theo các hướng dẫn trên màn hình để hoàn tất quá trình cài đặt trên máy tính của bạn (hỗ trợ hệ điều hành Windows). Đảm bảo máy tính của bạn đáp ứng yêu cầu hệ thống tối thiểu.

Bước 2: Chuẩn Bị Kết Nối Vật Lý:

• Đảm bảo nguồn điện cấp cho bộ điều khiển servo V90 đã được ngắt hoàn toàn để đảm bảo an toàn.
• Sử dụng cáp USB (loại A sang mini-B), cắm một đầu vào cổng USB trên máy tính và đầu còn lại vào cổng USB mini-B trên mặt trước của bộ điều khiển 6SL3210-5FE10-8UF0. Cổng này thường được che bằng một nắp nhỏ.

Bước 3: Cấp Nguồn và Khởi Động V-ASSISTANT:

• Cấp lại nguồn điện cho bộ điều khiển servo. Chờ vài giây để thiết bị khởi động.
• Khởi chạy phần mềm SINAMICS V-ASSISTANT đã cài đặt trên máy tính của bạn.

Bước 4: Thiết Lập Kết Nối Trong V-ASSISTANT:

• Trong giao diện V-ASSISTANT, tìm đến tùy chọn để thiết lập kết nối mới hoặc quét tìm thiết bị (thường là biểu tượng kết nối hoặc menu ‘Online’).
• Phần mềm sẽ tự động dò tìm các bộ điều khiển SINAMICS đang được kết nối qua USB. Chọn đúng bộ điều khiển 6SL3210-5FE10-8UF0 từ danh sách hiển thị.
• Nếu đây là lần đầu kết nối, máy tính có thể yêu cầu cài đặt driver USB. V-ASSISTANT thường đi kèm driver này hoặc bạn có thể tải riêng từ Siemens. Hãy làm theo hướng dẫn để cài đặt driver nếu cần.

Bước 5: Truy Cập và Cấu Hình:

• Sau khi kết nối thành công, V-ASSISTANT sẽ hiển thị trạng thái ‘Online’. Bây giờ bạn có thể truy cập vào toàn bộ các tham số của bộ điều khiển servo.
• Sử dụng cây thư mục bên trái để điều hướng qua các nhóm tham số khác nhau (ví dụ: cấu hình động cơ, cài đặt I/O, cấu hình giao tiếp PROFINET, cài đặt vòng lặp điều khiển, chức năng an toàn STO).
• Bạn có thể đọc giá trị hiện tại, thay đổi giá trị mong muốn và tải cấu hình xuống bộ điều khiển. Đừng quên lưu lại cấu hình sau khi thay đổi.

Với V-ASSISTANT, việc cấu hình, giám sát và chẩn đoán 6SL3210-5FE10-8UF0 trở nên trực quan và hiệu quả hơn bao giờ hết. Nếu gặp bất kỳ khó khăn nào trong quá trình kết nối, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kịp thời.

4. Lập Trình Của 6SL3210-5FE10-8UF0

Bước 1: Xác Định Chế Độ Hoạt Động Mong Muốn:

Servo V90 hỗ trợ nhiều chế độ điều khiển. Bạn cần xác định chế độ nào phù hợp nhất với ứng dụng cụ thể của mình:

• Điều Khiển Vị Trí (EPos – Basic Positioner): Chế độ này cho phép bạn ra lệnh cho động cơ di chuyển đến các vị trí cụ thể. Bộ điều khiển V90 tự tính toán quỹ đạo chuyển động dựa trên các tham số gia tốc, giảm tốc và vận tốc tối đa bạn đã cài đặt. Chế độ này thường được sử dụng trong các ứng dụng định vị điểm-đến-điểm như máy cấp phôi, hệ thống phân loại sản phẩm. Bạn có thể định nghĩa trước các vị trí mục tiêu trong V-ASSISTANT hoặc gửi lệnh vị trí động từ PLC.
• Điều Khiển Tốc Độ (Speed Control – S): Cho phép bạn điều khiển trực tiếp tốc độ quay của động cơ. Bạn đặt giá trị tốc độ mong muốn (Setpoint) thông qua tín hiệu analog hoặc qua mạng PROFINET, và bộ điều khiển sẽ duy trì tốc độ đó bất chấp sự thay đổi của tải (trong giới hạn mô-men của động cơ). Thích hợp cho các ứng dụng như băng tải đồng bộ, trục cuốn/xả vật liệu.
• Điều Khiển Mô-men Xoắn (Torque Control – T): Cho phép bạn điều khiển trực tiếp lực quay (mô-men) do động cơ tạo ra. Bạn đặt giá trị mô-men mong muốn, và bộ điều khiển sẽ điều chỉnh dòng điện để đạt được mô-men đó. Hữu ích trong các ứng dụng cần kiểm soát lực căng như máy quấn màng, hoặc các ứng dụng ép/nén.

Bước 2: Cấu Hình Tham Số Qua V-ASSISTANT:

Kết nối bộ điều khiển với V-ASSISTANT như hướng dẫn ở mục 5.

Chọn chế độ hoạt động mong muốn trong phần cài đặt của V-ASSISTANT.

Thiết lập các tham số liên quan:

• Thông tin động cơ: Chọn đúng mã động cơ SIMOTICS S-1FL6 đang sử dụng hoặc nhập thông số nếu dùng động cơ khác.
• Thông số Encoder: Cấu hình loại encoder và độ phân giải.
• Giới hạn hoạt động: Đặt giới hạn tốc độ, mô-men, gia tốc/giảm tốc để bảo vệ cơ cấu cơ khí và động cơ.
• Tham số vòng lặp điều khiển: Sử dụng chức năng Auto-tuning hoặc tinh chỉnh thủ công các hệ số khuếch đại (Kp, Ki) của vòng lặp vị trí và tốc độ để đạt hiệu suất tối ưu.
• Cấu hình I/O: Gán chức năng cho các đầu vào/ra số (ví dụ: tín hiệu cho phép chạy, tín hiệu dừng khẩn cấp, tín hiệu về gốc, tín hiệu lỗi).
• Cấu hình PROFINET: Thiết lập địa chỉ IP, tên thiết bị và cấu hình các telegram giao tiếp (ví dụ: Standard Telegram 1, 3, 105) để trao đổi dữ liệu với PLC.

Bước 3: Lập Trình Trên PLC (Nếu Sử Dụng PROFINET):

• Trong phần mềm lập trình PLC (ví dụ: TIA Portal cho Siemens S7), thêm bộ điều khiển V90 vào cấu hình phần cứng của mạng PROFINET.
• Sử dụng các khối chức năng (Function Blocks) tiêu chuẩn hoặc do Siemens cung cấp (ví dụ: SINA_POS, SINA_SPEED) để gửi lệnh điều khiển (vị trí, tốc độ, mô-men), đọc trạng thái và xử lý lỗi từ servo drive.
• Logic chương trình PLC sẽ quyết định khi nào gửi lệnh chạy, dừng, thay đổi tốc độ, di chuyển đến vị trí mới dựa trên yêu cầu của quy trình tự động hóa.

Việc lập trình 6SL3210-5FE10-8UF0 thực chất là quá trình cấu hình thông minh và tích hợp nó vào hệ thống điều khiển lớn hơn. Sự linh hoạt trong các chế độ hoạt động và khả năng giao tiếp mạnh mẽ qua PROFINET giúp bạn dễ dàng triển khai các giải pháp điều khiển chuyển động phức tạp. Đội ngũ thanhthienphu.vn luôn sẵn sàng tư vấn sâu hơn về cấu hình và lập trình cho ứng dụng cụ thể của bạn.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-5FE10-8UF0

F07900: Motor blocked / Speed controller output limited (Động cơ bị kẹt / Bộ điều khiển tốc độ bị giới hạn đầu ra)

• Nguyên nhân có thể: Động cơ bị kẹt cơ khí (do tải quá nặng, va chạm, phanh cơ chưa nhả), cài đặt giới hạn mô-men quá thấp, lỗi encoder, lỗi cáp động lực/encoder, tham số điều khiển chưa tối ưu (gain quá thấp).
• Hướng xử lý: Kiểm tra cơ khí xem động cơ có quay tự do không, kiểm tra phanh cơ. Kiểm tra lại cài đặt giới hạn mô-men. Kiểm tra kết nối và tình trạng cáp động lực, cáp encoder. Thử chạy lại Auto-tuning hoặc tinh chỉnh lại gain vòng lặp tốc độ. Reset lỗi và thử lại.

F07801: Motor overcurrent (Quá dòng động cơ)

• Nguyên nhân có thể: Ngắn mạch trong cáp động lực hoặc trong cuộn dây động cơ, lỗi module công suất IGBT trong drive, gia tốc/giảm tốc cài đặt quá lớn, tải quán tính quá lớn so với khả năng của hệ thống servo.
• Hướng xử lý: Ngắt nguồn động lực, kiểm tra cách điện giữa các pha động cơ và giữa pha với vỏ bằng megohmmeter. Kiểm tra cáp động lực xem có bị chạm chập. Giảm giá trị gia tốc/giảm tốc. Kiểm tra lại việc lựa chọn động cơ và drive có phù hợp với quán tính tải. Reset lỗi. Nếu lỗi lặp lại, drive có thể bị hỏng phần cứng.

F07453: Position tracking error (Lỗi sai lệch vị trí)

• Nguyên nhân có thể: Gain vòng lặp vị trí quá thấp, tải thay đổi đột ngột vượt quá khả năng đáp ứng, giới hạn mô-men/tốc độ bị đạt đến, có vật cản cơ khí, lỗi encoder hoặc nhiễu tín hiệu encoder.
• Hướng xử lý: Tăng gain vòng lặp vị trí (Kp) một cách cẩn thận (có thể dùng Auto-tuning). Kiểm tra cơ cấu cơ khí xem có bị kẹt, nặng tải bất thường. Kiểm tra và chống nhiễu cho cáp encoder. Đảm bảo giới hạn mô-men/tốc độ đủ lớn cho ứng dụng. Reset lỗi.

F07901: Motor overspeed (Quá tốc độ động cơ)

• Nguyên nhân có thể: Tải kéo động cơ quay nhanh hơn tốc độ cài đặt (ví dụ: tải có thế năng), cài đặt tốc độ tối đa quá thấp, lỗi trong mạch điều khiển hoặc encoder.
• Hướng xử lý: Kiểm tra lại cơ cấu cơ khí và đặc tính tải. Tăng giới hạn tốc độ tối đa nếu phù hợp. Kiểm tra các tham số liên quan đến điều khiển tốc độ. Reset lỗi.

F31150 / A31450: Encoder error (Lỗi Encoder)

• Nguyên nhân có thể: Cáp encoder bị lỏng, đứt, nhiễu tín hiệu, encoder bị hỏng, cài đặt sai loại encoder trong tham số.
• Hướng xử lý: Kiểm tra kỹ kết nối cáp encoder ở cả phía drive và động cơ. Đảm bảo cáp được chống nhiễu tốt. Kiểm tra lại tham số cài đặt loại encoder. Nếu nghi ngờ encoder hỏng, cần thay thế. Reset lỗi.

6. Thanh Thien Phu – Đồng Hành Cùng Bạn Trên Con Đường Tự Động Hóa

Việc lựa chọn 6SL3210-5FE10-8UF0 AC Servo V90 3P 0.75kW là một quyết định đầu tư thông minh cho tương lai hệ thống sản xuất của bạn. Nhưng để sự đầu tư này thực sự phát huy tối đa hiệu quả, bạn cần một đối tác cung cấp đáng tin cậy, am hiểu sâu sắc về sản phẩm và luôn sẵn sàng hỗ trợ.

Tại sao nên chọn thanhthienphu.vn?

• Chuyên Môn Sâu Rộng: Chúng tôi có thể tư vấn giải pháp phù hợp nhất với yêu cầu cụ thể của bạn, từ lựa chọn thiết bị đến hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.
• Sản Phẩm Chính Hãng, Chất Lượng Đảm Bảo: thanhthienphu.vn cam kết 100% sản phẩm 6SL3210-5FE10-8UF0 chính hãng, có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ.
• Giá Cả Cạnh Tranh: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất cho khách hàng, kết hợp cùng các chính sách chiết khấu hấp dẫn cho đơn hàng lớn và khách hàng thân thiết.
• Giải Pháp Toàn Diện: Ngoài servo V90, chúng tôi còn cung cấp đầy đủ các thiết bị tự động hóa khác của Siemens và các thương hiệu uy tín khác (PLC, HMI, biến tần, cảm biến…), giúp bạn xây dựng một hệ thống đồng bộ và hiệu quả.

Liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết và nhận báo giá tốt nhất cho sản phẩm 6SL3210-5FE10-8UF0 AC Servo V90 3P 0.75kW:
