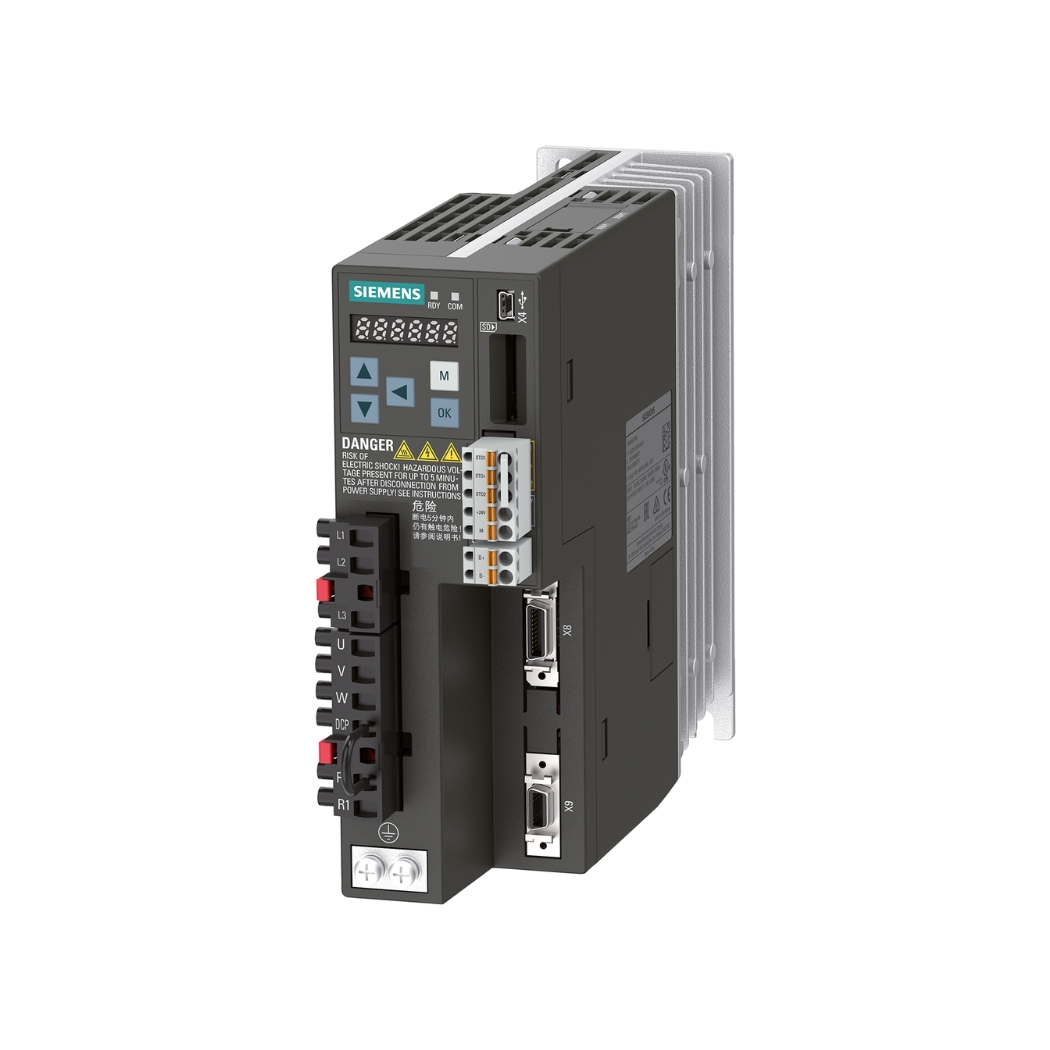

6SL3210-5FE10-4UF0 – Biến tần V90 3P 0.4kW Siemens

Download tài liệu biến tần V90

➢ SINAMICS V90 Catalogue

6SL3210-5FE10-4UF0 AC Servo V90 3P 0.4kW chính là trái tim mạnh mẽ, mang đến giải pháp điều khiển chuyển động chính xác và hiệu quả vượt trội cho hệ thống tự động hóa công nghiệp của bạn, được cung cấp uy tín bởi thanhthienphu.vn.

Hãy cùng chúng tôi khám phá một kỷ nguyên mới của năng suất và độ tin cậy, nơi mọi chuyển động đều được kiểm soát hoàn hảo, mở ra tiềm năng vô hạn cho sự phát triển bền vững của doanh nghiệp với bộ điều khiển servo Siemens và công nghệ truyền động tiên tiến.

1. Cấu Trúc Của 6SL3210-5FE10-4UF0

Vỏ bảo vệ (Housing): Được làm từ vật liệu nhựa công nghiệp cao cấp và kim loại, có khả năng chịu va đập, chống bụi bẩn và tản nhiệt tốt. Thiết kế đạt cấp bảo vệ IP20, phù hợp lắp đặt trong tủ điện. Màu sắc và kiểu dáng đặc trưng của dòng SINAMICS, tạo sự đồng bộ và chuyên nghiệp.

Khối công suất (Power Module): Chứa các linh kiện bán dẫn công suất cao (IGBT) chịu trách nhiệm biến đổi điện áp AC thành DC và sau đó điều chế thành tín hiệu điện áp/tần số phù hợp để điều khiển động cơ servo. Đây là trái tim của bộ điều khiển, quyết định đến khả năng chịu tải và hiệu suất năng lượng.

Mạch điều khiển (Control Board): Bộ não của thiết bị, bao gồm vi xử lý tốc độ cao, bộ nhớ và các mạch logic. Nó nhận tín hiệu lệnh từ PLC hoặc bộ điều khiển cấp trên, xử lý thuật toán điều khiển (PID, FFW…), giám sát phản hồi từ encoder động cơ và gửi tín hiệu điều khiển đến khối công suất.

Khối tản nhiệt (Heatsink) và Quạt làm mát (Cooling Fan): Do hoạt động với công suất lớn, bộ điều khiển sinh nhiệt đáng kể. Hệ thống tản nhiệt gồm các lá nhôm lớn và quạt làm mát (thường được điều khiển tốc độ thông minh) giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ linh kiện.

Cổng kết nối (Connectors):

• Ngõ vào nguồn động lực (Line Input): Kết nối với nguồn điện 3 pha 380-480V AC.
• Ngõ ra động cơ (Motor Output): Kết nối với động cơ servo SIMOTICS S-1FL6 tương ứng (U, V, W).
• Cổng kết nối Encoder: Nhận tín hiệu phản hồi vị trí và tốc độ từ encoder của động cơ.
• Cổng điều khiển (Control Interface): Bao gồm các chân cắm cho tín hiệu DI/DO, AI/AO, tín hiệu xung (PTI), và giao tiếp truyền thông (USS/Modbus RTU qua cổng RS485).
• Cổng kết nối PC (PC Interface): Thường là cổng Mini-USB hoặc tương đương, dùng để kết nối với máy tính chạy phần mềm V-ASSISTANT cho việc cấu hình và chẩn đoán.
• Kết nối điện trở hãm (Braking Resistor): Cho phép kết nối điện trở hãm bên ngoài nếu cần thiết (dù bộ hãm đã được tích hợp sẵn).

Đèn LED chỉ thị trạng thái: Cung cấp thông tin nhanh về trạng thái hoạt động (Run, Ready, Error…) giúp người vận hành dễ dàng giám sát và chẩn đoán sơ bộ.

Bộ lọc EMC tích hợp: Giảm nhiễu điện từ phát ra và tăng khả năng miễn nhiễm với nhiễu từ môi trường, đảm bảo hoạt động ổn định và tuân thủ các tiêu chuẩn tương thích điện từ.

2. Những Tính Năng Vượt Trội 6SL3210-5FE10-4UF0

Hiệu suất điều khiển vượt trội:

• Băng thông vòng lặp tốc độ cao: Cho phép đáp ứng nhanh với các thay đổi tải và tín hiệu lệnh, đảm bảo độ chính xác cao trong điều khiển vị trí và tốc độ.
• Chức năng tự động dò thông số (Auto-tuning): Tự động tối ưu hóa các tham số điều khiển (PID gain) chỉ với một cú nhấp chuột trong V-ASSISTANT, giúp tiết kiệm thời gian cài đặt và đảm bảo hiệu suất ổn định ngay cả với các hệ thống cơ khí khác nhau. Nghiên cứu từ ARC Advisory Group cho thấy việc tối ưu hóa vòng lặp điều khiển có thể cải thiện năng suất lên đến 10-15%.
• Chức năng bù trừ nâng cao: Bao gồm bù trừ ma sát, bù trừ rung động (anti-vibration), giúp chuyển động mượt mà và chính xác hơn, đặc biệt quan trọng trong các ứng dụng gia công hoặc lắp ráp tinh vi.

Tích hợp dễ dàng và linh hoạt:

• Đa dạng chế độ điều khiển: Hỗ trợ điều khiển vị trí nội (Internal Positioning – IPOS), điều khiển tốc độ và điều khiển moment. Đặc biệt, chế độ IPOS với 8 vị trí cài đặt sẵn giúp đơn giản hóa việc lập trình cho các chuỗi chuyển động cơ bản mà không cần bộ điều khiển cấp cao.
• Giao diện xung tốc độ cao (PTI): Tương thích với hầu hết các bộ điều khiển PLC thông dụng trên thị trường, dễ dàng kết nối và điều khiển vị trí hoặc tốc độ.
• Giao tiếp USS/Modbus RTU: Cho phép kết nối mạng với PLC hoặc HMI qua cổng RS485, thuận tiện cho việc giám sát, điều khiển và thu thập dữ liệu từ xa.
• Phần mềm V-ASSISTANT trực quan: Giao diện đồ họa thân thiện, dễ sử dụng giúp việc cấu hình, giám sát, chẩn đoán và tối ưu hóa bộ điều khiển trở nên nhanh chóng và hiệu quả.

An toàn và đáng tin cậy:

• Chức năng Safe Torque Off (STO) tích hợp: Đạt tiêu chuẩn an toàn SIL 2 / PL d, cho phép ngắt moment động cơ một cách an toàn mà không cần contactor phụ, giúp giảm chi phí, tiết kiệm không gian tủ điện và tăng cường an toàn cho người vận hành. Theo Hiệp hội An toàn và Sức khỏe Nghề nghiệp Hoa Kỳ (OSHA), việc áp dụng các tiêu chuẩn an toàn máy móc có thể giảm thiểu đáng kể tai nạn lao động.
• Bảo vệ toàn diện: Tích hợp các chức năng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, lỗi encoder, lỗi chạm đất…, giúp bảo vệ cả bộ điều khiển và động cơ khỏi các sự cố tiềm ẩn.
• Thiết kế bền bỉ: Linh kiện chất lượng cao, hệ thống tản nhiệt hiệu quả đảm bảo hoạt động ổn định và tuổi thọ cao trong môi trường công nghiệp.

Tối ưu hóa chi phí:

• Giải pháp Servo tiết kiệm: V90 được định vị là dòng servo cơ bản, tối ưu chi phí đầu tư ban đầu so với các dòng servo cao cấp hơn như SINAMICS S120, nhưng vẫn đảm bảo hiệu suất mạnh mẽ cho nhiều ứng dụng phổ biến.
• Tiết kiệm năng lượng: Hiệu suất chuyển đổi năng lượng cao, cùng với bộ hãm tích hợp giúp tái tạo năng lượng (khi dùng điện trở hãm phù hợp), góp phần giảm chi phí vận hành.
• Giảm thời gian dừng máy: Độ tin cậy cao và khả năng chẩn đoán lỗi nhanh chóng giúp giảm thiểu thời gian chết, tối ưu hóa hiệu quả sản xuất tổng thể (OEE).

3. Hướng Dẫn Chi Tiết Kết Nối 6SL3210-5FE10-4UF0 Với Phần Mềm V-ASSISTANT

A. Chuẩn bị:

1. Máy tính cá nhân (PC/Laptop): Chạy hệ điều hành Windows (kiểm tra yêu cầu hệ thống cụ thể trên trang web Siemens).
2. Phần mềm SINAMICS V-ASSISTANT: Tải về miễn phí từ trang web hỗ trợ của Siemens Industry Online Support (SIOS). Đảm bảo tải phiên bản mới nhất để có đầy đủ tính năng và tương thích tốt nhất.
3. Cáp kết nối USB: Sử dụng cáp USB loại A sang Mini-B (kiểm tra loại cổng trên bộ V90 của bạn, một số phiên bản mới hơn có thể dùng cổng khác).
4. Bộ điều khiển 6SL3210-5FE10-4UF0: Đã được cấp nguồn điều khiển (không nhất thiết phải cấp nguồn động lực).

B. Các bước thực hiện kết nối:

1. Cài đặt V-ASSISTANT:

• Chạy tệp cài đặt đã tải về.
• Làm theo các hướng dẫn trên màn hình để hoàn tất quá trình cài đặt. Quá trình này thường bao gồm việc chấp nhận điều khoản sử dụng và chọn thư mục cài đặt.
• Trong quá trình cài đặt, phần mềm có thể yêu cầu cài đặt thêm các driver cần thiết. Hãy chấp nhận để đảm bảo kết nối thành công.

2. Kết nối vật lý:

• Kết nối đầu Mini-USB của cáp vào cổng PC Interface trên mặt trước của bộ điều khiển 6SL3210-5FE10-4UF0.
• Kết nối đầu USB loại A còn lại vào một cổng USB trống trên máy tính của bạn.
• Đảm bảo bộ điều khiển V90 đã được cấp nguồn điều khiển (thường là 24V DC). Đèn trạng thái trên V90 sẽ sáng.

3. Khởi động V-ASSISTANT và Thiết lập kết nối:

• Mở phần mềm SINAMICS V-ASSISTANT đã cài đặt trên máy tính.
• Thông thường, V-ASSISTANT sẽ tự động quét và nhận diện bộ điều khiển V90 được kết nối qua USB. Nếu không, bạn có thể cần vào menu Communication hoặc Connection để thiết lập kết nối thủ công.
• Chọn giao diện kết nối là USB. Phần mềm sẽ hiển thị thiết bị V90 được tìm thấy.
• Nhấp vào nút Connect hoặc tương đương để thiết lập kết nối trực tuyến (Online).

4. Xác nhận kết nối thành công:

• Sau khi kết nối thành công, V-ASSISTANT sẽ hiển thị trạng thái Online.
• Bạn sẽ thấy thông tin chi tiết về bộ điều khiển 6SL3210-5FE10-4UF0 được hiển thị trên giao diện phần mềm, bao gồm mã sản phẩm, phiên bản firmware, trạng thái hoạt động, và các cảnh báo hoặc lỗi (nếu có).
• Giờ đây, bạn đã sẵn sàng để thực hiện các thao tác cấu hình, giám sát và chẩn đoán thông qua V-ASSISTANT.

4. Hướng Dẫn Lập Trình Cơ Bản Cho 6SL3210-5FE10-4UF0

A. Các bước cấu hình cơ bản sử dụng V-ASSISTANT (sau khi đã kết nối thành công):

1. Commissioning Wizard (Trình hướng dẫn cài đặt ban đầu): Đây là công cụ hữu ích nhất cho người mới bắt đầu. Sau khi kết nối Online, V-ASSISTANT thường đề xuất chạy Commissioning Wizard.

• Bước 1: Drive configuration: Chọn loại động cơ (thường là tự động nhận diện nếu dùng động cơ Simotics S-1FL6 tương thích) và kiểm tra thông số cơ bản của động cơ (điện áp, dòng điện, tốc độ định mức, loại encoder…).
• Bước 2: Application selection: Chọn chế độ điều khiển mong muốn (ví dụ: Speed control, Basic Positioner – EPos, hoặc điều khiển qua Pulse Train Input – PTI).
• Bước 3: Fieldbus configuration (nếu có): Cấu hình các thông số cho giao tiếp USS/Modbus nếu bạn sử dụng chế độ này.
• Bước 4: I/O configuration: Định cấu hình chức năng cho các ngõ vào/ra số (DI/DO). Ví dụ: Gán DI cho tín hiệu Enable, Reset Fault, Homing trigger; Gán DO cho tín hiệu Ready, Fault, In Position.
• Bước 5: Mechanics configuration: Nhập các thông số về cơ cấu cơ khí kết nối với động cơ (ví dụ: tỉ số truyền hộp số, bước vít me) nếu sử dụng chế độ điều khiển vị trí.
• Bước 6: Limit settings: Đặt các giới hạn an toàn như giới hạn tốc độ, giới hạn moment, giới hạn hành trình (software limits).
• Bước 7: Optimization (Tuning): Chạy chức năng Auto-tuning để tối ưu hóa vòng lặp điều khiển tốc độ và vị trí. Bạn có thể chọn mức độ đáp ứng (dynamics) mong muốn (ví dụ: high dynamic, standard, low dynamic).
• Bước 8: Save and Download: Lưu cấu hình vào tệp dự án trên máy tính và tải (Download) cấu hình xuống bộ nhớ của V90. Thường cần khởi động lại V90 để áp dụng cấu hình mới.

2. Tinh chỉnh thủ công (Manual Parameterization): Sau khi chạy Wizard, bạn có thể vào từng nhóm tham số (Parameter list) trong V-ASSISTANT để tinh chỉnh chi tiết hơn. Ví dụ:

• Điều chỉnh Gain của bộ điều khiển PID (p29120, p29110…) để tinh chỉnh độ đáp ứng và độ ổn định.
• Cấu hình chế độ Homing (tìm điểm gốc – p29240 đến p29249) với các phương pháp khác nhau (dựa trên công tắc hành trình, tín hiệu zero mark của encoder…).
• Thiết lập các khối chức năng định vị (Positioning blocks) trong chế độ EPos (p29300…).
• Giám sát các giá trị thực tế (Actual values) như tốc độ, vị trí, dòng điện, moment…

3. Sử dụng các công cụ hỗ trợ:

• Trace Function: Ghi lại đồ thị của các biến số theo thời gian (ví dụ: tốc độ đặt, tốc độ thực tế, sai lệch vị trí), rất hữu ích cho việc phân tích và tối ưu hóa hiệu suất.
• Control Panel: Cho phép điều khiển trực tiếp động cơ từ V-ASSISTANT (chạy JOG, thực hiện Homing, chạy đến vị trí đặt) để kiểm tra hoạt động cơ bản. Lưu ý: Cần hết sức cẩn thận và đảm bảo an toàn khi sử dụng chức năng này.
• Alarm and Fault Diagnostics: Xem danh sách các cảnh báo (Alarms) và lỗi (Faults) đang hoặc đã xảy ra, kèm theo mô tả và gợi ý khắc phục.

C. Ví dụ cụ thể: Cấu hình điều khiển vị trí qua PTI

• Chạy Commissioning Wizard.
• Ở bước Application selection, chọn Pulse Train Input (PTI) positioning.
• Cấu hình các chân DI/DO cho tín hiệu Enable, Servo ON, Reset Fault, Pulse Input (A/B hoặc Pulse/Direction), In Position output…
• Ở bước Mechanics configuration, nhập tỉ số giữa số xung/vòng quay của encoder và đơn vị di chuyển thực tế (ví dụ: số xung để di chuyển 1mm).
• Chạy Auto-tuning.
• Lưu và tải cấu hình.
• Kết nối tín hiệu xung từ PLC đến các chân PTI của V90.
• PLC sẽ gửi chuỗi xung để điều khiển vị trí động cơ.

5. Khắc Phục Nhanh Một Số Lỗi Thường Gặp Trên 6SL3210-5FE10-4UF0

F7801: Motor Overcurrent (Lỗi quá dòng động cơ)

Nguyên nhân: Tải quá nặng, tăng tốc/giảm tốc quá nhanh, ngắn mạch cáp động cơ, thông số điều khiển (Gain) quá cao, lỗi phần cứng bộ điều khiển hoặc động cơ.

Khắc phục:

1. Kiểm tra tải cơ khí xem có bị kẹt, quá nặng không.
2. Giảm giá trị tham số tăng/giảm tốc (p1120, p1121).
3. Kiểm tra cáp động cơ (U, V, W) xem có bị chạm chập, đứt hoặc đấu nối sai không.
4. Chạy lại Auto-tuning hoặc giảm thủ công Gain của vòng lặp dòng điện/tốc độ.
5. Kiểm tra điện trở cách điện của động cơ và cáp.
6. Nếu không khắc phục được, có thể lỗi phần cứng -> Liên hệ thanhthienphu.vn.

F7453 / F30002: Power Module Overtemperature / Heatsink Overtemperature (Lỗi quá nhiệt khối công suất / tản nhiệt)

Nguyên nhân: Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng hoặc bị kẹt, khe thông gió bị chặn, bộ điều khiển hoạt động liên tục ở mức tải cao hoặc quá tải, lắp đặt trong tủ điện quá chật, không đủ thông gió.

Khắc phục:

1. Kiểm tra nhiệt độ môi trường xung quanh bộ điều khiển (đảm bảo dưới 55°C).
2. Kiểm tra quạt làm mát có hoạt động không, vệ sinh bụi bẩn nếu cần.
3. Đảm bảo khoảng cách lắp đặt xung quanh bộ điều khiển đủ thông thoáng theo khuyến cáo của Siemens.
4. Xem xét cải thiện hệ thống làm mát tủ điện.
5. Kiểm tra xem bộ điều khiển có bị quá tải liên tục không, cân nhắc chọn bộ điều khiển công suất lớn hơn nếu cần.

F7802 / F7900: Drive Enable Missing / Motor Blocked or Fault (Lỗi thiếu tín hiệu cho phép chạy / Động cơ bị kẹt hoặc lỗi)

Nguyên nhân: Tín hiệu Enable (thường từ PLC qua DI) bị ngắt, động cơ bị kẹt cứng về mặt cơ khí, lỗi encoder, lỗi bộ điều khiển.

Khắc phục:

1. Kiểm tra tín hiệu Enable từ PLC hoặc nút nhấn có được cấp đến đúng chân DI đã cấu hình không.
2. Kiểm tra cơ cấu cơ khí xem động cơ có quay tự do được không.
3. Kiểm tra kết nối cáp encoder.
4. Reset lỗi và thử lại. Nếu lỗi lặp lại, kiểm tra encoder hoặc bộ điều khiển.

F7490 / F7491 / A7492: Encoder Communication Error / Encoder Signal Error / Encoder Warning (Lỗi giao tiếp / tín hiệu Encoder / Cảnh báo Encoder)

Nguyên nhân: Cáp encoder bị lỏng, đứt, nhiễu tín hiệu, đấu nối sai, encoder bị hỏng, cấu hình sai loại encoder trong V-ASSISTANT.

Khắc phục:

1. Kiểm tra kỹ lưỡng cáp encoder và các đầu nối ở cả phía bộ điều khiển và động cơ.
2. Đảm bảo cáp encoder được đi riêng biệt, tránh xa cáp động lực để giảm nhiễu. Sử dụng cáp có chống nhiễu tốt.
3. Kiểm tra lại cấu hình loại encoder trong V-ASSISTANT (tham số p0400) có khớp với encoder thực tế trên động cơ không.
4. Thử thay thế cáp encoder hoặc encoder nếu nghi ngờ hỏng hóc.

F30001: Overvoltage (Lỗi quá áp DC Link)

Nguyên nhân: Giảm tốc quá nhanh với tải có quán tính lớn, điện áp nguồn vào quá cao, điện trở hãm (nếu dùng ngoài) bị lỗi hoặc không đủ công suất.

Khắc phục:

1. Tăng thời gian giảm tốc (p1121).
2. Kiểm tra điện áp nguồn cung cấp có nằm trong dải cho phép không.
3. Kiểm tra điện trở hãm (nếu có): giá trị điện trở, công suất, kết nối. Bộ hãm tích hợp trong 6SL3210-5FE10-4UF0 thường đủ cho các ứng dụng cơ bản, nhưng tải quán tính rất lớn có thể cần điện trở ngoài.

6. Nâng Tầm Hệ Thống Cùng Thanhthienphu.vn

Sở hữu 6SL3210-5FE10-4UF0 chính là sở hữu chìa khóa mở ra cánh cửa tự động hóa hiệu quả, bền vững và thông minh. Đó là khát khao của mọi chuyên gia kỹ thuật, là nền tảng cho sự phát triển vượt bậc của mọi doanh nghiệp sản xuất.

Tại sao nên chọn thanhthienphu.vn là đối tác cung cấp thiết bị điện công nghiệp và tự động hóa?

• Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp 6SL3210-5FE10-4UF0 AC Servo V90 3P 0.4kW và các thiết bị Siemens khác với đầy đủ giấy tờ chứng nhận nguồn gốc, chất lượng (CO/CQ).
• Giá cả cạnh tranh: Chính sách giá hợp lý, tối ưu chi phí đầu tư cho khách hàng.
• Tồn kho đa dạng: Luôn có sẵn số lượng lớn thiết bị, đáp ứng nhanh chóng nhu cầu của quý khách.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng tư vấn giải pháp phù hợp nhất với yêu cầu cụ thể của bạn.
• Hỗ trợ kỹ thuật tận tâm: Dịch vụ hỗ trợ lắp đặt, cài đặt, xử lý sự cố nhanh chóng và hiệu quả.
• Giao hàng toàn quốc: Hệ thống logistics linh hoạt, đảm bảo giao hàng tận nơi nhanh chóng, an toàn.
• Uy tín đã được khẳng định: Là đối tác tin cậy của hàng ngàn khách hàng cá nhân và doanh nghiệp trên khắp Việt Nam, đặc biệt tại các trung tâm công nghiệp lớn.

Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99 (Hỗ trợ 24/7, kể cả ngày lễ và cuối tuần)
• Website: thanhthienphu.vn (Tham khảo thêm thông tin sản phẩm và các giải pháp khác)
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh (Đến trực tiếp để trao đổi và xem sản phẩm)

Hãy để thanhthienphu.vn cùng bạn kiến tạo tương lai tự động hóa vững mạnh và hiệu quả.
