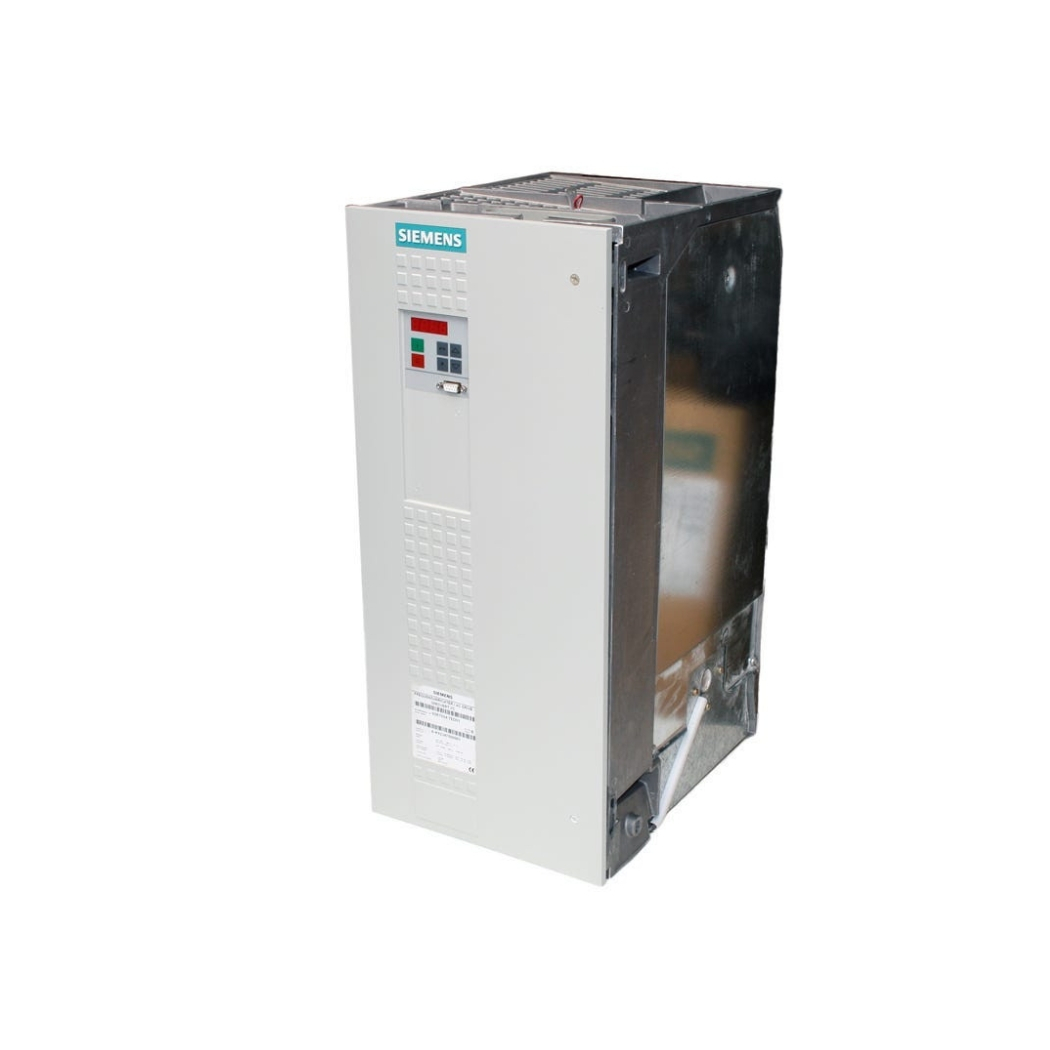

6SE7027-2ED51 – Biến tần Simovert Siemens

6SE7027-2ED51 Simovert Masterdrives cùng với các bộ biến đổi tần số dòng 6SE70 và thiết bị truyền động Siemens tiên tiến khác chính là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất, tiết kiệm năng lượng và đảm bảo vận hành ổn định cho mọi hệ thống điều khiển động cơ AC trong môi trường công nghiệp đòi hỏi khắt khe nhất.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên hành trình chinh phục những đỉnh cao công nghệ mới. Khám phá ngay giải pháp điều khiển vector mạnh mẽ, bộ điều khiển động cơ bền bỉ này mang lại sự khác biệt rõ rệt cho dây chuyền sản xuất và ứng dụng tự động hóa của bạn.

1. Thông tin chi tiết về sản phẩm 6SE7027-2ED51

2. Khám phá Cấu tạo bên trong của 6SE7027-2ED51

• Khối Chỉnh lưu (Rectifier Unit): Đây là cửa ngõ đón nhận nguồn điện AC 3 pha (380-480V) từ lưới điện. Bên trong là các Diode công suất cao hoặc Thyristor (tùy phiên bản), được sắp xếp theo cấu hình cầu chỉnh lưu 6 xung, có nhiệm vụ biến đổi dòng điện xoay chiều thành dòng điện một chiều (DC). Khối này được thiết kế để chịu được sự biến động của điện áp lưới và các xung nhiễu công nghiệp, đảm bảo nguồn DC ổn định cho các khối phía sau.
• Khối Liên kết DC (DC Link): Trái tim năng lượng của biến tần. Thành phần chính là các tụ điện dung lượng lớn, chất lượng cao. Chúng có nhiệm vụ lọc phẳng điện áp DC sau chỉnh lưu, lưu trữ năng lượng và cung cấp một nguồn DC bus ổn định cho khối nghịch lưu. Chất lượng và tuổi thọ của tụ DC Link ảnh hưởng trực tiếp đến độ bền và hiệu suất của toàn bộ biến tần. Siemens luôn lựa chọn các tụ điện có tuổi thọ cao và khả năng chịu nhiệt tốt cho dòng Masterdrives. Ngoài ra, cuộn kháng DC (DC Choke) thường được tích hợp để giảm sóng hài dòng điện, cải thiện hệ số công suất và bảo vệ tụ điện.
• Khối Nghịch lưu (Inverter Unit): Đây là nơi thực hiện công việc chính: biến đổi điện áp DC từ DC Link thành điện áp AC 3 pha với tần số và biên độ có thể điều chỉnh được để cấp cho động cơ. Khối này sử dụng các linh kiện bán dẫn công suất như IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao, được điều khiển bởi các tín hiệu PWM (Pulse Width Modulation) từ bộ xử lý. Chất lượng của IGBT và mạch điều khiển quyết định đến độ chính xác điều khiển tốc độ, mô-men xoắn của động cơ và hiệu suất tổng thể của biến tần. 6SE7027-2ED51 sử dụng IGBT thế hệ tiên tiến tại thời điểm sản xuất, đảm bảo tổn hao năng lượng thấp và khả năng chuyển mạch nhanh.
• Bộ Điều khiển Trung tâm (Control Unit – thường là CUVC): Bộ não của biến tần. Đây là nơi chứa vi xử lý mạnh mẽ, bộ nhớ và các mạch giao tiếp. Nó nhận tín hiệu điều khiển từ bên ngoài (PLC, HMI, nút nhấn), tín hiệu phản hồi từ động cơ (nếu có encoder), xử lý các thuật toán điều khiển phức tạp (V/f, Vector Control), tạo ra tín hiệu PWM điều khiển IGBT, giám sát trạng thái hoạt động và xử lý lỗi. Bộ điều khiển thường được thiết kế dạng module, dễ dàng tháo lắp và thay thế, đồng thời hỗ trợ các module mở rộng giao tiếp (PROFIBUS, DeviceNet…).
• Hệ thống Làm mát (Cooling System): Do các linh kiện công suất như Diode, Thyristor, IGBT tỏa nhiệt lượng đáng kể trong quá trình hoạt động, hệ thống làm mát hiệu quả là rất quan trọng. 6SE7027-2ED51 thường sử dụng quạt làm mát cưỡng bức tốc độ cao, kết hợp với các tấm tản nhiệt (heatsink) lớn được thiết kế tối ưu về khí động học để đảm bảo nhiệt độ vận hành luôn nằm trong giới hạn an toàn, kéo dài tuổi thọ linh kiện.
• Vỏ máy (Housing): Lớp vỏ kim loại chắc chắn, đạt cấp bảo vệ IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và va đập cơ học (khi lắp đặt trong tủ). Thiết kế vỏ cũng tối ưu cho việc lưu thông không khí làm mát.

3. Các tính năng chính vượt trội của 6SE7027-2ED51

• Điều Khiển Vector Hiệu Suất Cao (Vector Control – VC): Đây là trái tim công nghệ của dòng Masterdrives VC. Khác với điều khiển U/f cơ bản, điều khiển vector cho phép kiểm soát độc lập và chính xác cả tốc độ và moment của động cơ, ngay cả ở tốc độ rất thấp hoặc bằng không. Điều này mang lại khả năng đáp ứng động cực nhanh, độ chính xác tốc độ vượt trội (lên đến 0.01% với encoder), moment khởi động mạnh mẽ (thường đạt 200% moment định mức) và khả năng vận hành ổn định dưới tải nặng hoặc thay đổi tải đột ngột. Kết quả là máy móc hoạt động mượt mà hơn, chính xác hơn và tiết kiệm năng lượng hơn đáng kể, đặc biệt trong các ứng dụng như máy công cụ, cầu trục, máy đùn nhựa, máy kéo sợi.
• Khả Năng Quá Tải Mạnh Mẽ: Môi trường công nghiệp thường xuyên đối mặt với các tình huống quá tải tạm thời. 6SE7027-2ED51 được thiết kế để chịu được mức quá tải lên đến 150% dòng điện danh định trong 60 giây. Điều này đảm bảo biến tần không bị lỗi dừng đột ngột khi có tải nặng thoáng qua, tăng cường độ tin cậy và tính liên tục của dây chuyền sản xuất – một yếu tố mà các nhà quản lý kỹ thuật và chủ doanh nghiệp đặc biệt quan tâm.
• Tích Hợp Bộ Lọc EMC: Nhiễu điện từ (EMC) là một vấn đề phổ biến trong môi trường công nghiệp, có thể ảnh hưởng đến hoạt động của các thiết bị điện tử nhạy cảm khác. Biến tần 6SE7027-2ED51 thường được tích hợp sẵn bộ lọc EMC (thường là Class A), giúp giảm thiểu phát xạ nhiễu ra lưới điện và môi trường xung quanh, tuân thủ các tiêu chuẩn quốc tế và đảm bảo sự tương thích điện từ trong hệ thống. Điều này giúp đơn giản hóa việc lắp đặt và giảm chi phí cho bộ lọc ngoài.
• Giao Tiếp Linh Hoạt và Khả Năng Mở Rộng: Thiết bị này hỗ trợ giao tiếp cơ bản qua cổng RS485 với giao thức USS. Quan trọng hơn, dòng Masterdrives nổi tiếng với cấu trúc module linh hoạt, cho phép dễ dàng bổ sung các module giao tiếp tùy chọn (Communication Boards – CBx) để kết nối với hầu hết các mạng truyền thông công nghiệp phổ biến như PROFIBUS DP, DeviceNet, CANopen. Điều này mang lại khả năng tích hợp liền mạch vào các hệ thống tự động hóa hiện đại, từ đơn giản đến phức tạp, đáp ứng nhu cầu cập nhật công nghệ của các kỹ sư.
• Chức Năng An Toàn Tích Hợp (Safety Integrated – tùy chọn): Một số phiên bản hoặc cấu hình có thể hỗ trợ các chức năng an toàn cơ bản như Safe Torque Off (STO), giúp ngăn chặn động cơ khởi động không mong muốn, nâng cao an toàn lao động – một ưu tiên hàng đầu trong mọi nhà máy, công trình.
• Dễ Dàng Cài Đặt và Vận Hành: Mặc dù sở hữu nhiều tính năng mạnh mẽ, Siemens vẫn chú trọng đến trải nghiệm người dùng. Việc cài đặt thông số cơ bản có thể thực hiện nhanh chóng thông qua bảng điều khiển (BOP/AOP) hoặc phần mềm DriveMonitor/STARTER trên máy tính. Các thông số được sắp xếp logic, cùng với tài liệu hướng dẫn chi tiết, giúp kỹ thuật viên nhanh chóng làm quen và vận hành thiết bị. Thanhthienphu.vn cũng cung cấp hỗ trợ kỹ thuật để quá trình này trở nên suôn sẻ hơn.
• Các Chức Năng Bảo Vệ Toàn Diện: Biến tần được trang bị đầy đủ các chức năng bảo vệ động cơ và bảo vệ chính nó, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ – qua cảm biến PTC/KTY), mất pha, chạm đất, v.v. Điều này đảm bảo hoạt động an toàn và kéo dài tuổi thọ cho cả biến tần và động cơ.

4. Hướng dẫn kết nối Biến tần 6SE7027-2ED51 với phần mềm

A. Chuẩn bị cần thiết:

1. Máy tính: Laptop hoặc PC cài đặt hệ điều hành Windows tương thích với phần mềm.

2. Phần mềm Siemens:

• DriveMonitor: Phần mềm cổ điển, nhẹ nhàng, thường dùng cho dòng Masterdrives. Bạn có thể tìm kiếm và tải về từ trang hỗ trợ của Siemens hoặc các nguồn uy tín.
• STARTER: Phần mềm mới hơn, mạnh mẽ hơn, hỗ trợ nhiều dòng biến tần Siemens bao gồm cả Masterdrives (yêu cầu phiên bản phù hợp).
• Lưu ý: Đảm bảo cài đặt đúng phiên bản phần mềm và các gói hỗ trợ (SSP – SINAMICS Support Packages) nếu cần thiết cho model 6SE7027-2ED51.

3. Cáp kết nối:

• Cáp PC/PPI hoặc cáp RS232-RS485: Sử dụng cổng X300 trên card điều khiển CUVC (thường là cổng Sub-D 9 chân) để kết nối với cổng COM (RS232) hoặc cổng USB (thông qua bộ chuyển đổi USB-RS232/RS485) của máy tính. Sơ đồ chân cáp cần được làm chính xác theo tài liệu của Siemens.
• Bộ chuyển đổi USB-RS485: Nếu máy tính không có cổng COM, đây là phụ kiện cần thiết.

4. Biến tần 6SE7027-2ED51: Đã được cấp nguồn và ở trạng thái sẵn sàng.

B. Các bước thực hiện kết nối (sử dụng DriveMonitor làm ví dụ):

Bước 1: Cài đặt phần mềm và Driver:

• Cài đặt DriveMonitor lên máy tính của bạn.
• Nếu sử dụng bộ chuyển đổi USB-RS485 hoặc USB-RS232, hãy cài đặt driver đi kèm thiết bị đó và kiểm tra xem cổng COM ảo đã được tạo thành công trong Device Manager của Windows chưa (ví dụ: COM3, COM4…).

Bước 2: Kết nối phần cứng:

• Kết nối một đầu cáp vào cổng X300 của biến tần 6SE7027-2ED51.
• Kết nối đầu còn lại của cáp vào cổng COM vật lý hoặc cổng USB (thông qua bộ chuyển đổi) của máy tính.

Bước 3: Cấu hình giao diện kết nối trên máy tính (PG/PC Interface):

Mở ứng dụng “Set PG/PC Interface” trong Control Panel (hoặc tìm kiếm trong Windows).

Trong mục “Access Point of the Application”, chọn “DriveMonitor”.

Trong mục “Interface Parameter Assignment Used”, chọn giao diện phù hợp:

• Nếu dùng cổng COM vật lý: Chọn “PC COM Port (USS)”.
• Nếu dùng bộ chuyển đổi USB: Chọn tên driver của bộ chuyển đổi đó (ví dụ: “PC Adapter (USS)”, “USB Serial Port (USS)”,…).

Nhấn vào “Properties” để cấu hình chi tiết:

• Chọn đúng cổng COM (vật lý hoặc ảo).
• Thiết lập tốc độ Baud (Baud rate): Thường là 9600 hoặc 19200 bps (phải khớp với cài đặt trên biến tần, tham số P701).
• Các thông số khác (Parity, Data bits, Stop bits) thường để mặc định (ví dụ: 8, None, 1).

Nhấn OK để lưu cấu hình.

Bước 4: Khởi động DriveMonitor và thiết lập kết nối:

• Mở phần mềm DriveMonitor.
• Tạo một dự án mới (File > New) hoặc mở dự án có sẵn.
• Vào menu “Target system” > “Select interface…”. Đảm bảo giao diện đã cấu hình ở Bước 3 được chọn.
• Vào menu “Target system” > “Establish connection” hoặc nhấn nút biểu tượng kết nối trên thanh công cụ.
• Phần mềm sẽ quét tìm biến tần trên cổng đã chọn. Nếu mọi thứ chính xác, thông tin về biến tần 6SE7027-2ED51 sẽ xuất hiện và trạng thái kết nối chuyển sang online.

Bước 5: Làm việc với biến tần:

Sau khi kết nối thành công, bạn có thể:

• Upload parameters: Đọc toàn bộ thông số từ biến tần về máy tính để sao lưu hoặc chỉnh sửa.
• Download parameters: Tải bộ thông số từ máy tính xuống biến tần.
• Parameter list: Xem và chỉnh sửa từng thông số riêng lẻ.
• Diagnostics: Xem lỗi, cảnh báo, trạng thái hoạt động chi tiết.
• Control panel: Điều khiển chạy/dừng, thay đổi tốc độ trực tiếp từ phần mềm (cẩn thận khi sử dụng).
• Trace/Oscilloscope: Ghi lại và phân tích đồ thị các giá trị theo thời gian thực.

5. Hướng Dẫn Lập Trình Cơ Bản Cho Biến Tần 6SE7027-2ED51

Bước 1: Truy Cập Chế Độ Cài Đặt Tham Số:

• Thông thường được thực hiện qua màn hình vận hành cơ bản (BOP – Basic Operator Panel) hoặc màn hình cao cấp (AOP – Advanced Operator Panel) nếu có gắn trên biến tần, hoặc thông qua phần mềm DriveMonitor/STARTER đã kết nối ở bước trước.
• Trên BOP/AOP, bạn cần sử dụng các phím điều hướng (lên, xuống, P – Program, Fn – Function) để di chuyển giữa các tham số và thay đổi giá trị. Tham khảo tài liệu hướng dẫn sử dụng màn hình cụ thể.

Bước 2: Nhập Thông Số Động Cơ (Motor Data – Quan trọng nhất):

Đây là bước nền tảng để biến tần tính toán và điều khiển động cơ chính xác, đặc biệt khi sử dụng chế độ Vector Control.

Các tham số cần nhập thường bao gồm:

• P100 (Motor Type): Chọn loại động cơ (thường là động cơ không đồng bộ – Induction Motor).
• P101 (Rated Motor Voltage): Điện áp định mức của động cơ (V).
• P102 (Rated Motor Current): Dòng điện định mức của động cơ (A).
• P103 (Rated Motor Power): Công suất định mức của động cơ (kW hoặc HP).
• P104 (Rated Motor Frequency): Tần số định mức của động cơ (Hz, thường là 50Hz hoặc 60Hz).
• P105 (Rated Motor Speed): Tốc độ định mức của động cơ (RPM).

Các thông số này thường có trên nhãn (nameplate) của động cơ. Nhập chính xác là rất quan trọng.

Bước 3: Chạy Chế Độ Tự Động Nhận Dạng Động Cơ (Motor Identification / Auto-tuning):

• Sau khi nhập thông số cơ bản, nên thực hiện chức năng này (thường kích hoạt qua tham số như P115). Biến tần sẽ tự động đo lường các thông số nội tại của động cơ (điện trở, điện cảm) để tối ưu hóa thuật toán điều khiển.
• Lưu ý: Động cơ cần được kết nối đúng với biến tần và không có tải cơ khí trong quá trình này (trừ trường hợp nhận dạng khi quay). Đảm bảo an toàn trước khi thực hiện.

Bước 4: Cài Đặt Chế Độ Điều Khiển và Điểm Đặt Tốc Độ (Control Mode & Speed Setpoint):

Chọn phương pháp điều khiển mong muốn:

• P100 (hoặc tham số tương đương) để chọn V/f Control hoặc Vector Control (VC).
• P071 (Control Mode): Cài đặt nguồn tín hiệu điều khiển chính (ví dụ: BOP/AOP, Terminal, USS, PROFIBUS…).

Cài đặt nguồn điểm đặt tốc độ:

• P443 (Setpoint Source): Chọn nguồn tín hiệu đặt tốc độ (ví dụ: Analog Input, Fixed Frequencies, USS, PROFIBUS…).
• Nếu dùng Analog Input (ví dụ 0-10V): Cấu hình thang đo (Scaling) cho ngõ vào tương tự (P471 đến P476).
• Nếu dùng Tần số cố định (Fixed Frequencies): Cài đặt các giá trị tần số mong muốn (P401 đến P407).

Bước 5: Cài Đặt Thời Gian Tăng/Giảm Tốc (Ramp Times):

• P462 (Ramp-up Time): Thời gian tăng tốc từ 0 đến tần số tối đa.
• P464 (Ramp-down Time): Thời gian giảm tốc từ tần số tối đa về 0.
• Điều chỉnh các giá trị này để phù hợp với quán tính tải và yêu cầu vận hành, tránh tăng/giảm tốc quá nhanh gây sốc cơ khí hoặc lỗi quá dòng/quá áp.

Bước 6: Cài Đặt Giới Hạn Hoạt Động và Bảo Vệ:

• P452 (Minimum Frequency): Giới hạn tần số hoạt động tối thiểu.
• P453 (Maximum Frequency): Giới hạn tần số hoạt động tối đa.
• P126 (Motor Current Limit): Giới hạn dòng điện động cơ để bảo vệ.
• Xem xét và cài đặt các tham số bảo vệ khác nếu cần (ví dụ: bảo vệ quá nhiệt động cơ P381, P382).

Bước 7: Lưu Tham Số:

Sau khi hoàn tất cài đặt, thực hiện lệnh lưu tham số vào bộ nhớ non-volatile (EEPROM) của biến tần (thường là P971=1 hoặc chức năng Save trên phần mềm/BOP/AOP) để các cài đặt không bị mất khi mất điện.

6. Khắc phục một số lỗi thường gặp trên Drive Siemens 6SE7027-2ED51

7. Liên hệ ngay để nhận tư vấn chuyên sâu và giải pháp tối ưu

Bạn có đang trăn trở về hệ thống máy móc cũ kỹ thường xuyên hỏng hóc? Bạn có khao khát tối ưu hóa dây chuyền sản xuất để đạt năng suất vượt trội? Bạn có mong muốn giảm thiểu chi phí vận hành và nâng cao lợi nhuận? Bạn có cần một đối tác đồng hành đáng tin cậy, cung cấp không chỉ sản phẩm chất lượng mà còn cả giải pháp và dịch vụ hỗ trợ kỹ thuật tận tâm?

6SE7027-2ED51 Simovert Masterdrives, được cung cấp bởi thanhthienphu.vn, chính là mảnh ghép hoàn hảo cho bức tranh thành công của bạn. Chúng tôi hiểu rằng, việc lựa chọn một thiết bị điện công nghiệp, đặc biệt là biến tần – trái tim của hệ thống điều khiển động cơ – là một quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu quả hoạt động và sự phát triển bền vững của doanh nghiệp.

Tại thanhthienphu.vn, chúng tôi không chỉ bán một sản phẩm. Chúng tôi mang đến một giải pháp toàn diện:

• Sản phẩm Chính hãng, Chất lượng Đảm bảo: Cung cấp 6SE7027-2ED51 và các thiết bị Siemens khác với nguồn gốc rõ ràng, đảm bảo chất lượng và độ bền như cam kết.
• Tư vấn Kỹ thuật Chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về ứng dụng của biến tần trong các ngành công nghiệp khác nhau, sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn cho bạn giải pháp phù hợp nhất, tối ưu nhất về chi phí và hiệu quả.
• Hỗ trợ Lắp đặt và Cài đặt: Cung cấp dịch vụ lắp đặt, tham số hóa biến tần chuyên nghiệp, đảm bảo hệ thống của bạn vận hành trơn tru ngay từ đầu.
• Dịch vụ Hậu mãi Chu đáo: Hỗ trợ kỹ thuật nhanh chóng khi có sự cố, cung cấp tài liệu, hướng dẫn khắc phục lỗi, và sẵn có linh kiện thay thế khi cần thiết.
• Giá cả Cạnh tranh: Mang đến mức giá hợp lý, tương xứng với chất lượng sản phẩm và dịch vụ mà bạn nhận được.

Nhấc máy và gọi đến hotline 08.12.77.88.99 của thanhthienphu.vn. Hoặc ghé thăm chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Hoặc truy cập vào Website: thanhthienphu.vn để được tư vấn tốt nhất.
