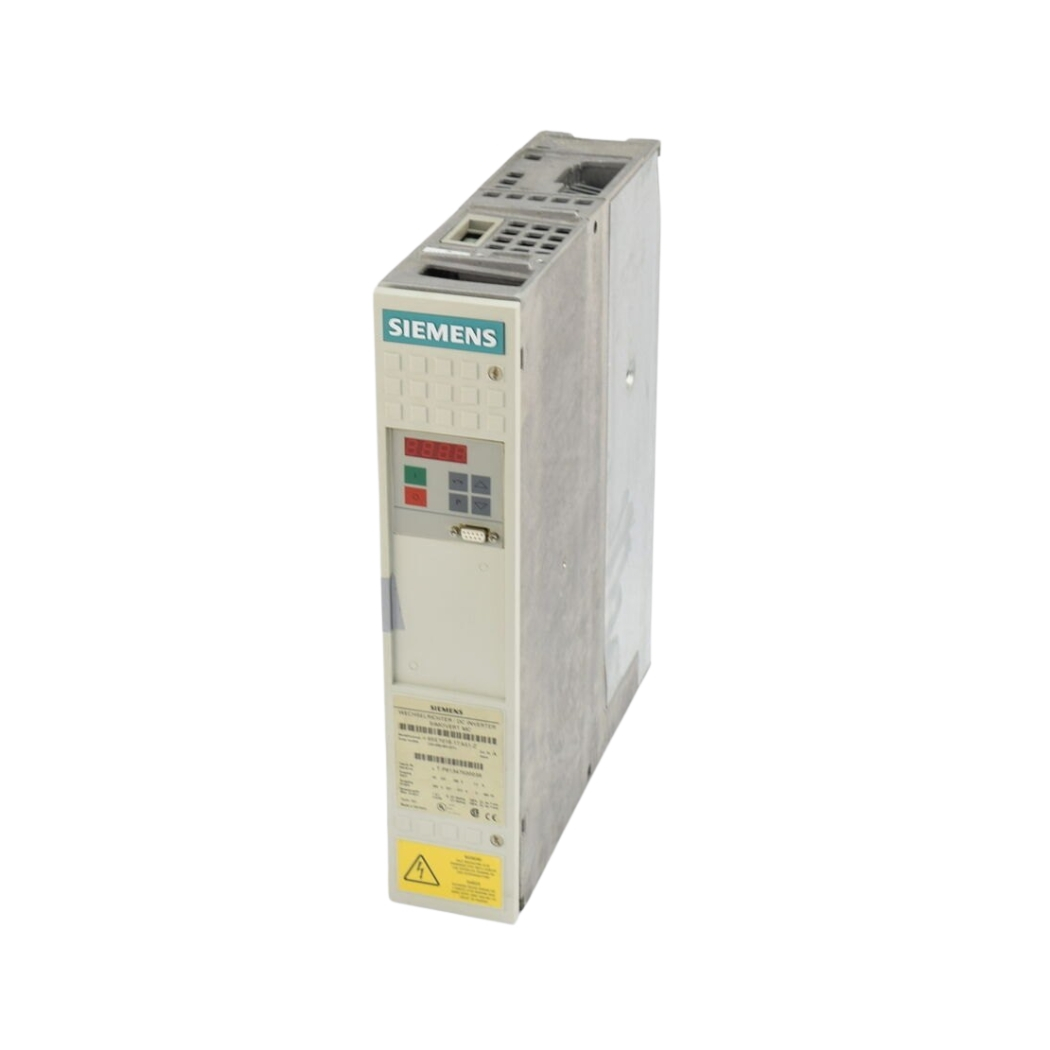

6SE7016-1EA51 Simovert Masterdrives: Trái tim công nghiệp mạnh mẽ, giải pháp điều khiển động cơ tiên tiến từ Siemens, mang đến hiệu suất vượt trội và sự ổn định bền bỉ cho hệ thống của bạn, được cung cấp chính hãng bởi thanhthienphu.vn.
Khám phá ngay bộ biến tần Siemens này để khai mở tiềm năng tối đa cho dây chuyền sản xuất, nâng tầm hiệu quả vận hành và đón đầu xu hướng tự động hóa công nghiệp hiện đại cùng giải pháp điều khiển linh hoạt và tiết kiệm năng lượng.
1. Khám phá cấu tạo bên trong 6SE7016-1EA51
- Vỏ máy (Housing): Được làm từ vật liệu chất lượng cao, thường là kim loại hoặc nhựa công nghiệp cứng cáp, thiết kế dạng Compact Unit nhỏ gọn nhưng vững chãi. Vỏ máy không chỉ bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi tác động vật lý và môi trường (đạt chuẩn IP20) mà còn được tối ưu hóa cho việc tản nhiệt.
- Khối chỉnh lưu (Rectifier): Biến đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). Siemens sử dụng các diode hoặc module chỉnh lưu chất lượng cao, chịu được dòng và áp lớn, đảm bảo nguồn DC ổn định cho mạch nghịch lưu.
- Tụ lọc DC Bus (DC Link Capacitors): San phẳng điện áp DC sau chỉnh lưu, lưu trữ năng lượng và cung cấp nguồn ổn định cho khối nghịch lưu. Các tụ điện trong Simovert Masterdrives được lựa chọn kỹ lưỡng để có tuổi thọ cao và chịu được nhiệt độ làm việc.
- Khối nghịch lưu (Inverter): Sử dụng các linh kiện bán dẫn công suất như IGBT (Insulated Gate Bipolar Transistor) để biến đổi điện áp DC thành điện áp AC với tần số và biên độ mong muốn cấp cho động cơ. Công nghệ IGBT tiên tiến giúp giảm tổn hao chuyển mạch, tăng hiệu suất và cho phép điều khiển chính xác dòng điện và tần số ra.
- Bộ hãm tích hợp (Integrated Braking Chopper): Như đã đề cập, 6SE7016-1EA51 tích hợp sẵn bộ hãm, bao gồm một transistor hãm và mạch điều khiển, cho phép kết nối trực tiếp với điện trở hãm (braking resistor) bên ngoài để tiêu tán năng lượng dư thừa khi động cơ giảm tốc hoặc hãm.
- Mạch điều khiển (Control Board): Bộ não của biến tần, chứa vi xử lý (microprocessor), bộ nhớ, các mạch logic, và các giao diện I/O. Mạch điều khiển thực hiện các thuật toán điều khiển phức tạp (Vector Control, V/f), xử lý tín hiệu từ cảm biến, giao tiếp với người dùng và hệ thống điều khiển cấp cao hơn (PLC, HMI), đồng thời giám sát và bảo vệ biến tần và động cơ.
- Quạt làm mát (Cooling Fan): Để đảm bảo hoạt động ổn định ở công suất định mức, biến tần được trang bị quạt làm mát hiệu suất cao, thường được điều khiển tốc độ dựa trên nhiệt độ bên trong, giúp tối ưu hiệu quả làm mát và giảm tiếng ồn, đồng thời kéo dài tuổi thọ quạt.
- Cổng kết nối (Terminals): Bao gồm các cổng kết nối cho ngõ vào nguồn AC, ngõ ra động cơ AC, kết nối DC bus (nếu có), kết nối điện trở hãm, các cổng I/O số và tương tự, cổng truyền thông (RS485/USS), và các cổng cho module mở rộng (nếu có). Các cổng kết nối được bố trí khoa học, dễ dàng cho việc đấu nối dây.
- Giao diện người dùng (Operator Panel – Tùy chọn): Một số model có thể tích hợp hoặc kết nối với màn hình vận hành cơ bản (BOP) hoặc màn hình vận hành tiên tiến (AOP) cho phép cài đặt thông số, giám sát trạng thái và chẩn đoán lỗi trực tiếp trên biến tần.
2. Những tính năng chính nổi bật của 6SE7016-1EA51
- Điều khiển Vector Control (VC) hiệu suất cao: Đây là một trong những điểm sáng giá nhất. Thuật toán điều khiển vector cho phép biến tần kiểm soát chính xác cả tốc độ và mô-men xoắn của động cơ AC, tương tự như điều khiển động cơ DC.
- Chức năng tiết kiệm năng lượng thông minh: Trong bối cảnh chi phí năng lượng ngày càng tăng, tính năng này trở nên vô cùng giá trị. 6SE7016-1EA51 Simovert Masterdrives tích hợp các chế độ tiết kiệm năng lượng, ví dụ như tự động giảm điện áp đầu ra (flux reduction) khi động cơ hoạt động ở chế độ non tải hoặc tải nhẹ. Theo các nghiên cứu, việc sử dụng biến tần kết hợp chức năng tiết kiệm năng lượng có thể giảm tiêu thụ điện năng cho động cơ từ 20% đến 50% hoặc hơn trong các ứng dụng bơm, quạt (theo nguyên lý Affinity Laws). Điều này trực tiếp giải quyết bài toán chi phí vận hành cao của khách hàng.
- Chức năng bảo vệ toàn diện: An toàn luôn là ưu tiên hàng đầu. Biến tần Siemens này được trang bị hàng loạt chức năng bảo vệ, giám sát liên tục các thông số vận hành để bảo vệ cả biến tần và động cơ khỏi các sự cố tiềm ẩn.
- Khả năng lập trình và tùy biến linh hoạt với Drive Control Chart (DCC): Simovert Masterdrives nổi tiếng với công cụ lập trình đồ họa Drive Control Chart (DCC) sử dụng phần mềm DriveMonitor hoặc STARTER. DCC cho phép người dùng tạo ra các logic điều khiển phức tạp bằng cách kết nối các khối chức năng (function blocks) một cách trực quan, giống như lập trình PLC. Điều này mở ra khả năng tùy biến không giới hạn, cho phép tích hợp các chức năng điều khiển đặc thù của ứng dụng ngay bên trong biến tần mà không cần đến PLC bên ngoài trong nhiều trường hợp, giúp tiết kiệm chi phí và đơn giản hóa hệ thống.
- Tích hợp truyền thông mạnh mẽ: Với giao diện USS (RS485) tích hợp sẵn và khả năng mở rộng dễ dàng với các module truyền thông phổ biến như Profibus DP, DeviceNet, CANopen, 6SE7016-1EA51 Simovert Masterdrives có thể dễ dàng tích hợp vào các hệ thống điều khiển và giám sát tự động hóa lớn hơn (SCADA, DCS). Điều này cho phép điều khiển, giám sát và thu thập dữ liệu từ xa một cách hiệu quả, đáp ứng nhu cầu cập nhật công nghệ và tối ưu hóa quy trình.
- Thiết kế nhỏ gọn, chắc chắn (Compact Unit): Giúp tiết kiệm không gian lắp đặt trong tủ điện, dễ dàng tích hợp vào các hệ thống hiện có hoặc các máy móc có không gian hạn chế.
3. Hướng dẫn kết nối 6SE7016-1EA51 với phần mềm
Bước 1: Cài đặt Driver cho bộ chuyển đổi USB-RS485:
- Kết nối bộ chuyển đổi USB-RS485 vào máy tính.
- Cài đặt driver đi kèm theo bộ chuyển đổi hoặc tải từ trang web của nhà sản xuất.
- Kiểm tra trong Device Manager (Windows) để xác định cổng COM ảo được gán cho bộ chuyển đổi (ví dụ: COM3, COM4…).
Bước 2: Kết nối cáp vật lý:
- Ngắt nguồn biến tần trước khi đấu nối.
- Kết nối chân tín hiệu P (hoặc A, +) của bộ chuyển đổi RS485 với chân 14 (RxD/TxD-P) trên cổng X103 của biến tần.
- Kết nối chân tín hiệu N (hoặc B, -) của bộ chuyển đổi RS485 với chân 15 (RxD/TxD-N) trên cổng X103 của biến tần.
- Đảm bảo kết nối chắc chắn và đúng chân.
- Cấp lại nguồn điều khiển cho biến tần.
Bước 3: Cấu hình thông số giao tiếp USS trên biến tần (Nếu cần):
Sử dụng màn hình BOP/AOP (nếu có) hoặc cài đặt mặc định, đảm bảo các thông số giao tiếp USS (địa chỉ, tốc độ baud) trên biến tần phù hợp với cài đặt trong phần mềm. Thông thường, địa chỉ mặc định là 0, tốc độ baud là 9600 bps. Tham khảo thông số P700 (USS address) và P701 (USS baud rate) trong manual.
Bước 4: Mở phần mềm DriveMonitor hoặc STARTER:
Khởi động phần mềm trên máy tính.
Bước 5: Thiết lập kết nối trong phần mềm:
- Trong DriveMonitor/STARTER, tạo một dự án mới hoặc mở dự án hiện có.
- Thực hiện chức năng tìm kiếm thiết bị trực tuyến (Go online / Accessible Nodes / Find Drive).
- Chọn giao diện kết nối là cổng COM tương ứng với bộ chuyển đổi USB-RS485 đã cài đặt ở Bước 1.
- Cấu hình các thông số giao tiếp trong phần mềm (tốc độ baud, parity…) phải trùng khớp với cài đặt trên biến tần (P701…).
- Phần mềm sẽ quét mạng và tìm kiếm biến tần có địa chỉ phù hợp (thường là địa chỉ 0 nếu chưa thay đổi).
Bước 6: Xác nhận kết nối thành công:
- Nếu cấu hình đúng, phần mềm sẽ tìm thấy biến tần 6SE7016-1EA51 và hiển thị trạng thái trực tuyến (Online).
- Lúc này, bạn có thể bắt đầu thực hiện các thao tác như đọc/ghi thông số, giám sát trạng thái, chẩn đoán lỗi, sao lưu cấu hình…
Lưu ý quan trọng:
- Luôn tham khảo tài liệu kỹ thuật chính thức của Siemens cho cả biến tần và phần mềm để có hướng dẫn chi tiết và chính xác nhất.
- Sử dụng cáp và bộ chuyển đổi chất lượng tốt để đảm bảo kết nối ổn định.
- Kiểm tra kỹ các thông số giao tiếp (địa chỉ, tốc độ baud, parity) ở cả biến tần và phần mềm.
4. Cách lập trình cơ bản cho 6SE7016-1EA51
A. Các phương pháp lập trình:
- Sử dụng Màn hình vận hành (BOP/AOP – Nếu có): Giao diện trực tiếp trên biến tần, cho phép truy cập và thay đổi giá trị các thông số. BOP (Basic Operator Panel) thường đơn giản hơn với màn hình LCD nhỏ và các nút bấm. AOP (Advanced Operator Panel) có màn hình lớn hơn, hiển thị văn bản rõ ràng, dễ thao tác hơn.
- Sử dụng Phần mềm DriveMonitor hoặc STARTER: Phương pháp mạnh mẽ và trực quan nhất. Giao diện đồ họa trên máy tính giúp quản lý thông số dễ dàng, có giải thích chi tiết cho từng thông số, cho phép sao lưu/phục hồi, so sánh cấu hình và sử dụng công cụ lập trình đồ họa DCC.
B. Các bước lập trình cơ bản (Ví dụ cài đặt thông số động cơ):
Bước 1: Truy cập chế độ cài đặt thông số:
- Trên BOP/AOP: Nhấn phím ‘P’ để vào menu thông số. Sử dụng các phím mũi tên lên/xuống để di chuyển đến thông số mong muốn, nhấn ‘P’ để xem/thay đổi giá trị, nhấn mũi tên lên/xuống để chỉnh giá trị, nhấn ‘P’ để xác nhận.
- Trên DriveMonitor/STARTER: Sau khi kết nối online, tìm đến mục Parameter list hoặc tương tự. Nhập số hiệu thông số hoặc tìm kiếm theo tên.
Bước 2: Nhập thông số điện áp định mức động cơ:
- Tìm thông số P101 (Motor rated voltage).
- Nhập giá trị điện áp định mức ghi trên nhãn động cơ (ví dụ: 380 V, 400 V).
Bước 3: Nhập thông số dòng điện định mức động cơ:
- Tìm thông số P102 (Motor rated current).
- Nhập giá trị dòng điện định mức (Ampe) ghi trên nhãn động cơ.
Bước 4: Nhập thông số công suất định mức động cơ:
- Tìm thông số P103 (Motor rated power).
- Nhập giá trị công suất định mức (kW) ghi trên nhãn động cơ. Lưu ý đơn vị (kW hay HP).
Bước 5: Nhập thông số tần số định mức động cơ:
- Tìm thông số P104 (Motor rated frequency).
- Nhập giá trị tần số định mức (Hz) ghi trên nhãn động cơ (thường là 50 Hz hoặc 60 Hz tại Việt Nam).
Bước 6: Nhập thông số tốc độ định mức động cơ:
- Tìm thông số P105 (Motor rated speed).
- Nhập giá trị tốc độ định mức (RPM – vòng/phút) ghi trên nhãn động cơ. Đây là thông số quan trọng cho chế độ Vector Control.
Bước 7: Lựa chọn chế độ điều khiển (Control Mode):
- Tìm thông số P100 (Technology application/Control mode) hoặc tương tự.
- Chọn chế độ phù hợp: V/f control (cho bơm, quạt đơn giản), Sensorless Vector Control (SLVC – phổ biến, cân bằng giữa hiệu suất và chi phí), Vector Control with Encoder (VC – yêu cầu độ chính xác cao nhất, cần lắp encoder).
Bước 8: Cài đặt giới hạn và bảo vệ:
- P135 (Maximum output frequency): Đặt tần số tối đa biến tần có thể xuất ra.
- P137 (Maximum motor speed): Đặt tốc độ tối đa cho phép của động cơ.
- P115 (Motor overload factor %): Cài đặt mức quá tải cho phép của động cơ.
- Cài đặt thời gian tăng tốc (Ramp-up time – P131) và thời gian giảm tốc (Ramp-down time – P132).
Bước 9: Thực hiện Motor Identification (Motor ID run – Nếu dùng Vector Control):
- Sau khi nhập các thông số động cơ, để đạt hiệu suất Vector Control tốt nhất, cần thực hiện chức năng tự nhận dạng thông số động cơ (Motor ID).
- Tìm thông số kích hoạt Motor ID (ví dụ: P115=1 hoặc một thông số riêng biệt tùy phiên bản firmware).
- Cảnh báo: Đảm bảo động cơ được tách khỏi tải cơ khí trước khi chạy Motor ID. Làm theo hướng dẫn trên màn hình hoặc phần mềm. Biến tần sẽ tự động đo các thông số điện trở, điện kháng của động cơ.
Bước 10: Lưu thông số:
Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile (ví dụ: đặt P971=1 hoặc dùng lệnh Save trên phần mềm) để các cài đặt không bị mất khi ngắt nguồn biến tần.
C. Lập trình nâng cao với DCC:
Đối với các ứng dụng phức tạp hơn, công cụ Drive Control Chart (DCC) trong DriveMonitor/STARTER là một thế mạnh lớn. Nó cho phép:
- Tạo logic điều khiển tuần tự.
- Thực hiện các phép tính toán học, logic.
- Tạo các bộ điều khiển PID tùy chỉnh.
- Liên kết các tín hiệu I/O và các thông số nội bộ một cách linh hoạt.
Việc làm chủ lập trình 6SE7016-1EA51 Simovert Masterdrives không chỉ giúp hệ thống hoạt động tối ưu mà còn mang lại sự tự tin và niềm vui sáng tạo cho các anh kỹ sư. Hãy coi đây là một hành trình khám phá công nghệ đầy thú vị. Và nhớ rằng, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng đồng hành và hỗ trợ bạn qua hotline 08.12.77.88.99.
5. Khắc phục một số lỗi thường gặp trên 6SE7016-1EA51
| Mã lỗi (Fault Code) |
Tên lỗi (Ví dụ) |
Nguyên nhân có thể xảy ra |
Hướng khắc phục cơ bản |
| F001 |
Overcurrent |
– Ngắn mạch cáp động cơ hoặc trong động cơ.
– Thời gian tăng tốc (P131) quá ngắn.
– Tải quá lớn, kẹt cơ khí.
– Thông số động cơ (P101-P105) cài đặt sai.
– Bộ điều khiển dòng bị lỗi. |
– Kiểm tra cách điện cáp động cơ và cuộn dây động cơ.
– Tăng thời gian tăng tốc (P131).
– Kiểm tra tải, loại bỏ kẹt cơ khí.
– Kiểm tra và cài đặt lại đúng thông số động cơ.
– Thực hiện lại Motor ID (P115).
– Nếu vẫn lỗi, liên hệ bộ phận kỹ thuật. |
| F002 |
Overvoltage |
– Điện áp nguồn vào quá cao.
– Thời gian giảm tốc (P132) quá ngắn với tải có quán tính lớn (gây ra chế độ tái sinh năng lượng).
– Điện trở hãm không được kết nối, bị hỏng hoặc giá trị không phù hợp.
– Bộ hãm (braking chopper) bị lỗi. |
– Kiểm tra điện áp nguồn cung cấp.
– Tăng thời gian giảm tốc (P132).
– Kích hoạt chức năng Vdc controller (nếu có).
– Kiểm tra kết nối và tình trạng điện trở hãm (đảm bảo giá trị điện trở và công suất phù hợp theo tài liệu).
– Kiểm tra bộ hãm.
– Sử dụng module hồi tiếp năng lượng về lưới (nếu cần). |
| F006 |
Undervoltage |
– Điện áp nguồn vào quá thấp hoặc bị sụt áp đột ngột.
– Mất pha nguồn đầu vào.
– Lỗi trong mạch nguồn của biến tần. |
– Kiểm tra điện áp và sự ổn định của nguồn cung cấp.
– Kiểm tra các pha nguồn đầu vào, cầu chì, aptomat.
– Đảm bảo các kết nối nguồn chắc chắn.
– Nếu nguồn ổn định mà vẫn lỗi, có thể biến tần bị lỗi phần cứng. |
| F011 |
Motor Overtemperature |
– Động cơ hoạt động quá tải trong thời gian dài.
– Làm mát động cơ không đủ (quạt động cơ hỏng, môi trường quá nóng, đường thông gió bị tắc).
– Cài đặt bảo vệ nhiệt động cơ (P115, P117…) không đúng.
– Cảm biến nhiệt (PTC/KTY) bị lỗi hoặc kết nối sai (nếu sử dụng). |
– Giảm tải cho động cơ.
– Kiểm tra hệ thống làm mát động cơ.
– Kiểm tra và cài đặt lại các thông số bảo vệ nhiệt động cơ.
– Nếu sử dụng cảm biến nhiệt, kiểm tra cảm biến và dây kết nối. |
| F023 |
Output Fault |
– Ngắn mạch giữa các pha đầu ra hoặc chạm đất ở đầu ra. |
– Kiểm tra cách điện cáp động cơ và cuộn dây động cơ (tương tự F001). |
| F008 |
Drive Overtemperature |
– Nhiệt độ môi trường xung quanh biến tần quá cao (>40-50°C).
– Quạt làm mát của biến tần bị hỏng hoặc bị kẹt.
– Đường thông gió của biến tần bị tắc nghẽn.
– Biến tần hoạt động quá tải liên tục. |
– Đảm bảo nhiệt độ môi trường trong giới hạn cho phép.
– Cải thiện thông gió cho tủ điện chứa biến tần.
– Kiểm tra hoạt động của quạt làm mát, vệ sinh hoặc thay thế nếu cần.
– Vệ sinh khe thông gió, bộ tản nhiệt của biến tần.
– Xem xét giảm tải hoặc sử dụng biến tần có công suất lớn hơn nếu hoạt động quá tải thường xuyên. |
| A017 |
Warning: Overload I2t |
Cảnh báo động cơ hoặc biến tần đang bị quá tải (tính theo I²t). Chưa phải lỗi dừng máy nhưng nếu tiếp tục, có thể dẫn đến lỗi F011 hoặc F008. |
– Kiểm tra tải động cơ, xem xét giảm tải.
– Kiểm tra các thông số liên quan đến bảo vệ quá tải. |
