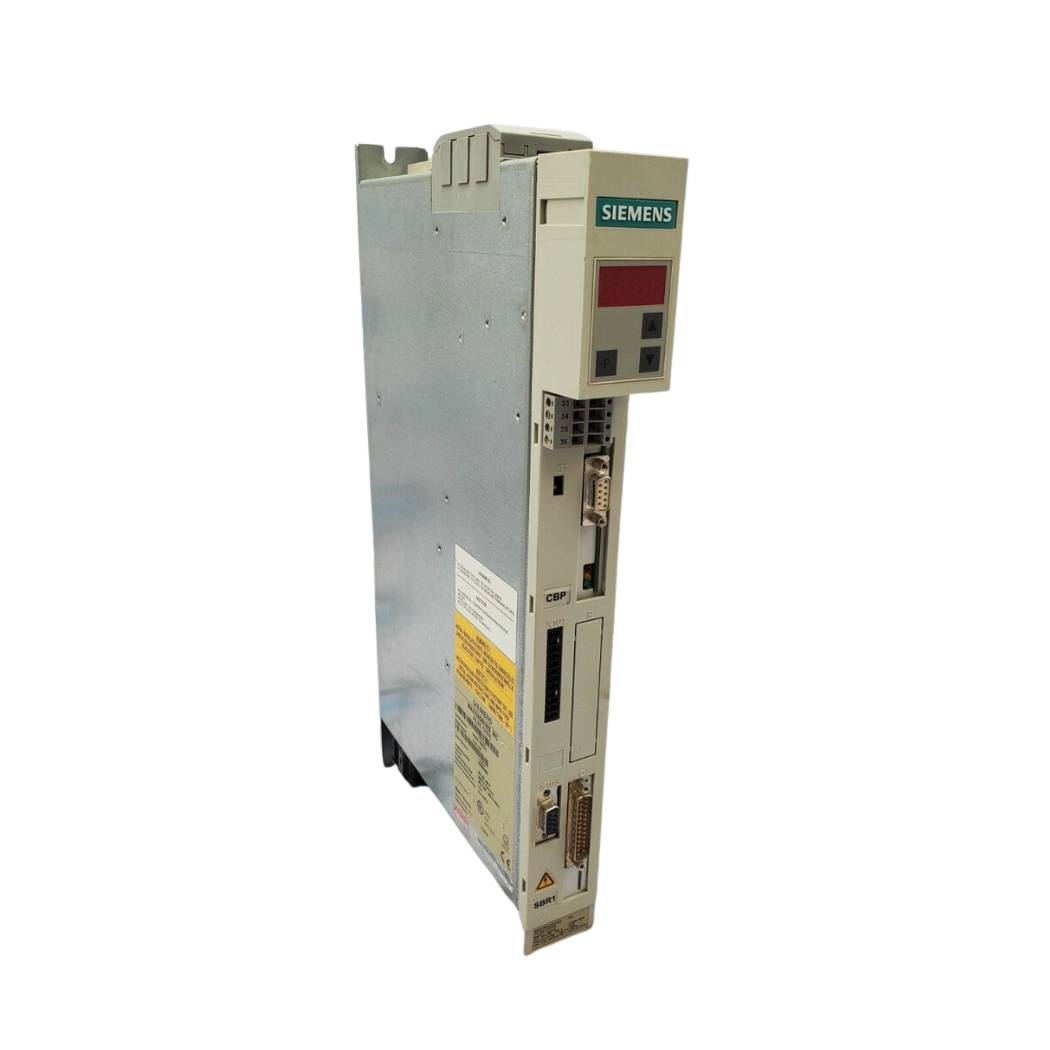

6SE7012-0TP50 – Biến tần Simovert Siemens

Download tài liệu SINAMICS SIMOVERT

➢ SINAMICS SIMOVERT Catalogue

6SE7012-0TP50 Simovert Masterdrives, bộ biến đổi tần số hàng đầu từ Siemens, chính là lời giải đáp toàn diện cho bài toán tối ưu hóa hiệu suất và nâng cao độ tin cậy trong hệ thống truyền động công nghiệp của bạn, một giải pháp được thanhthienphu.vn tự hào phân phối và hỗ trợ.

Thiết bị này không chỉ đơn thuần là một bộ biến tần, mà còn là trái tim mạnh mẽ, linh hoạt, giúp các kỹ sư điện, kỹ thuật viên và nhà quản lý kỹ thuật khai thác tối đa tiềm năng của máy móc, đồng thời giải quyết triệt để những thách thức về chi phí vận hành, an toàn và sự lạc hậu công nghệ.

1. Thông tin chi tiết về sản phẩm 6SE7012-0TP50

2. Khám phá cấu tạo bên trong của tuyệt tác công nghệ 6SE7012-0TP50

• Khối Công suất (Power Module): Đây là trái tim của biến tần, chịu trách nhiệm biến đổi nguồn điện xoay chiều (AC) đầu vào thành điện áp một chiều (DC) trung gian thông qua bộ chỉnh lưu (Rectifier), sau đó nghịch lưu (Inverter) thành điện áp xoay chiều có tần số và biên độ thay đổi để cấp cho động cơ. Khối công suất của Simovert Masterdrives được thiết kế với các module IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao, tản nhiệt tốt, đảm bảo khả năng chịu tải và độ bền vượt trội ngay cả trong điều kiện vận hành khắc nghiệt. Siemens luôn tiên phong trong công nghệ bán dẫn công suất, mang đến sự an tâm tuyệt đối về chất lượng.
• Khối Điều khiển (Control Unit – CUVC): Bộ não của biến tần, nơi xử lý các thuật toán điều khiển phức tạp (V/f, Vector Control), thực thi các lệnh từ người dùng hoặc hệ thống cấp trên (PLC), giám sát trạng thái hoạt động và quản lý các chức năng bảo vệ. Control Unit thường chứa vi xử lý mạnh mẽ, bộ nhớ chương trình và dữ liệu, cùng các mạch giao tiếp. Với 6SE7012-0TP50 thuộc dòng Vector Control, khối điều khiển này sở hữu khả năng tính toán cao, đáp ứng động năng nhanh, cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, điều mà các kỹ sư trong ngành chế tạo máy hay tự động hóa đặc biệt đánh giá cao.
• Khối Kết nối Đầu vào/Đầu ra (I/O Terminals): Cầu nối giữa biến tần và thế giới bên ngoài. Bao gồm các terminal đấu nối nguồn điện vào, ngõ ra động cơ, các ngõ vào số (Digital Inputs – DI) để nhận tín hiệu điều khiển (Start/Stop, Chạy thuận/nghịch, Chọn tốc độ đặt trước…), ngõ ra số (Digital Outputs – DO) để xuất tín hiệu trạng thái (Chạy, Lỗi, Đạt tốc độ…), ngõ vào tương tự (Analog Inputs – AI) để nhận tín hiệu đặt tốc độ/mô-men từ biến trở, cảm biến hoặc PLC (0-10V, 4-20mA), và ngõ ra tương tự (Analog Outputs – AO) để phản hồi tín hiệu tốc độ, dòng điện thực tế cho hệ thống giám sát. Sự bố trí khoa học, rõ ràng của các terminal giúp việc đấu nối trở nên nhanh chóng và chính xác, giảm thiểu sai sót – một yếu tố quan trọng được các kỹ thuật viên điện đánh giá cao.
• Hệ thống Tản nhiệt (Cooling System): Hoạt động liên tục ở công suất cao sinh ra nhiệt lượng đáng kể. Simovert Masterdrives được trang bị hệ thống tản nhiệt hiệu quả, thường bao gồm các khối tản nhiệt nhôm lớn (heatsink) và quạt làm mát (cooling fan) được điều khiển thông minh (chỉ chạy khi cần thiết hoặc điều chỉnh tốc độ theo nhiệt độ), giúp duy trì nhiệt độ hoạt động tối ưu cho các linh kiện công suất, kéo dài tuổi thọ và đảm bảo hoạt động ổn định. Thiết kế tản nhiệt tối ưu là minh chứng cho kinh nghiệm dày dặn của Siemens trong lĩnh vực truyền động điện.
• Giao diện Người dùng (Operator Panel – Tùy chọn): Một số phiên bản hoặc tùy chọn có thể đi kèm với màn hình hiển thị và bàn phím (BOP – Basic Operator Panel hoặc AOP – Advanced Operator Panel) gắn trực tiếp trên biến tần, cho phép người dùng cài đặt tham số, giám sát trạng thái, chẩn đoán lỗi cơ bản mà không cần kết nối máy tính. Điều này mang lại sự tiện lợi đáng kể cho việc vận hành và bảo trì tại chỗ.

3. Những tính năng vượt trội của 6SE7012-0TP50

• Điều Khiển Vector Từ Thông (Flux Vector Control – VC): Đây là viên ngọc quý của 6SE7012-0TP50. Công nghệ này cho phép biến tần điều khiển độc lập moment và tốc độ của động cơ không đồng bộ ba pha với độ chính xác và đáp ứng động học cực cao, gần tương đương với động cơ DC. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi sự chính xác về tốc độ và moment ở dải tốc độ thấp, khả năng tăng/giảm tốc nhanh, như máy công cụ CNC, hệ thống nâng hạ, băng tải chính xác, máy đùn nhựa, máy kéo sợi. Kết quả là sản phẩm cuối cùng có chất lượng đồng đều hơn, năng suất tăng cao và giảm thiểu phế phẩm.
• Khả Năng Chịu Quá Tải Vượt Trội: Với khả năng chịu quá tải lên đến 150% trong 60 giây và 200% trong 3 giây (ở chế độ tải nặng), 6SE7012-0TP50 dễ dàng xử lý các giai đoạn khởi động nặng nề hoặc các cú sốc tải đột ngột thường gặp trong các ứng dụng như máy nghiền, máy ép, cần trục. Điều này đảm bảo biến tần không bị lỗi dừng đột ngột, duy trì hoạt động liên tục cho dây chuyền, giảm thời gian chết và tăng cường độ tin cậy của hệ thống.
• Chức Năng Tiết Kiệm Năng Lượng Tích Hợp: Biến tần tự động tối ưu hóa điện áp và tần số cấp cho động cơ dựa trên tải thực tế, đặc biệt hiệu quả với các tải có moment thay đổi như bơm và quạt. Nghiên cứu từ Bộ Năng lượng Hoa Kỳ (DOE) cho thấy việc sử dụng biến tần cho bơm và quạt có thể tiết kiệm từ 20% đến 50% năng lượng tiêu thụ. 6SE7012-0TP50 giúp giảm đáng kể hóa đơn tiền điện, giảm chi phí vận hành và góp phần bảo vệ môi trường, một yếu tố ngày càng được các doanh nghiệp chú trọng.
• Đa Dạng Chức Năng Bảo Vệ Toàn Diện: Siemens trang bị cho Masterdrives một hệ thống bảo vệ đa tầng, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (cả biến tần và động cơ qua cảm biến PTC/KTY), mất pha đầu vào/đầu ra, chạm đất, ngắn mạch đầu ra. Các chức năng bảo vệ này hoạt động nhanh chóng và chính xác, giúp ngăn ngừa hư hỏng cho cả biến tần và động cơ, đảm bảo an toàn cho người vận hành và kéo dài tuổi thọ của toàn bộ hệ thống truyền động.
• Giao Tiếp Linh Hoạt và Khả Năng Tích Hợp Hệ Thống: Ngoài các cổng I/O tiêu chuẩn và giao tiếp USS tích hợp, 6SE7012-0TP50 hỗ trợ mạnh mẽ việc mở rộng kết nối thông qua các module tùy chọn như PROFIBUS DP, DeviceNet, CANopen. Điều này cho phép biến tần dễ dàng tích hợp vào các hệ thống điều khiển và giám sát phức tạp (PLC, SCADA, HMI), tạo thành một hệ sinh thái tự động hóa đồng bộ và hiệu quả, sẵn sàng cho cuộc cách mạng Công nghiệp 4.0.
• Giao Diện Tham Số Hóa Thân Thiện: Mặc dù là dòng sản phẩm chuyên nghiệp, việc cài đặt và cấu hình 6SE7012-0TP50 trở nên dễ dàng hơn thông qua phần mềm DriveMonitor hoặc STARTER trên máy tính, hoặc qua Bảng điều khiển vận hành cơ bản (BOP) hay Bảng điều khiển vận hành nâng cao (AOP30) (tùy chọn). Cấu trúc tham số logic, phân nhóm rõ ràng giúp kỹ sư nhanh chóng làm quen và tinh chỉnh biến tần phù hợp với yêu cầu ứng dụng cụ thể.
• Thiết Kế Module và Bền Bỉ: Kiến trúc module cho phép thay thế các thành phần (như Control Unit, quạt) một cách dễ dàng khi cần bảo trì hoặc nâng cấp, giảm thiểu thời gian dừng máy. Chất lượng linh kiện và quy trình sản xuất theo tiêu chuẩn Đức đảm bảo độ bền vượt trội, giúp 6SE7012-0TP50 hoạt động tin cậy trong môi trường công nghiệp khắc nghiệt với rung động, bụi bẩn và nhiệt độ thay đổi.

4. Hướng dẫn chi tiết tích hợp 6SE7012-0TP50 với hệ thống

Bước 1: Kết nối vật lý: Cắm một đầu cáp chuyển đổi vào cổng USB của máy tính. Cắm đầu còn lại (RS232 hoặc RS485) vào cổng giao tiếp phù hợp trên biến tần 6SE7012-0TP50 (thường là cổng X300). Đảm bảo kết nối chắc chắn. Lưu ý chân cắm đúng theo tài liệu kỹ thuật của cáp và biến tần.

Bước 2: Cài đặt Driver cho cáp: Nếu máy tính chưa nhận diện cáp chuyển đổi, bạn cần cài đặt driver đi kèm theo cáp. Kiểm tra trong Device Manager của Windows để đảm bảo cổng COM ảo đã được tạo thành công và ghi nhớ số hiệu cổng COM này (ví dụ: COM3, COM4…).

Bước 3: Mở phần mềm STARTER: Khởi động phần mềm STARTER trên máy tính.

Bước 4: Thiết lập giao diện kết nối (Set PG/PC Interface):

• Trong STARTER, vào menu Options > Set PG/PC Interface…
• Trong cửa sổ Set PG/PC Interface, ở mục Access Point of the Application, chọn S7ONLINE (STEP 7).
• Ở mục Interface Parameter Assignment Used, chọn loại cáp và giao thức bạn đang sử dụng. Ví dụ, nếu dùng cáp USB-RS232/485 hỗ trợ USS, bạn có thể cần chọn PC Adapter (USS) hoặc một giao diện Serial tương ứng.
• Nhấn vào Properties… để cấu hình chi tiết cho giao diện đã chọn. Chọn đúng cổng COM đã được tạo ở Bước 2, cài đặt tốc độ Baud (thường là 9600 hoặc 19200 bps cho USS trên Masterdrives, cần kiểm tra tham số P701 trên biến tần), và các thông số khác theo yêu cầu của cáp. Nhấn OK để lưu cấu hình.

Bước 5: Dò tìm thiết bị (Accessible Nodes / Upload Device):

• Trong STARTER, bạn có thể tạo một Project mới hoặc mở Project hiện có.
• Thử chức năng dò tìm thiết bị trực tuyến. Thường có biểu tượng kính lúp hoặc menu tương tự như Accessible Nodes hoặc Update accessible nodes. STARTER sẽ quét qua cổng COM đã cấu hình để tìm biến tần kết nối.
• Nếu kết nối thành công, biến tần 6SE7012-0TP50 sẽ xuất hiện trong danh sách các thiết bị tìm thấy.
• Ngoài ra, bạn có thể thêm biến tần offline vào project (Insert Single Drive Unit, chọn đúng dòng Masterdrives VC và mã 6SE7012-0TP50) rồi sau đó thực hiện kết nối online (Connect to target system).

Bước 6: Làm việc với biến tần: Khi đã kết nối thành công (biểu tượng kết nối thường chuyển sang màu xanh hoặc có chỉ báo online), bạn có thể bắt đầu đọc/ghi tham số, giám sát trạng thái hoạt động, chẩn đoán lỗi, thực hiện các chức năng điều khiển cơ bản (nếu được phép), sao lưu/phục hồi dữ liệu…

5. Bí quyết lập trình và tối ưu hóa 6SE7012-0TP50

Bước 1: Reset về mặc định nhà sản xuất (Factory Reset – Tùy chọn): Để đảm bảo bắt đầu từ một cấu hình chuẩn, bạn có thể thực hiện reset biến tần về cài đặt gốc. Tham khảo tham số P053 = 6 (Reset về mặc định) và P970 = 0 (Thực hiện reset). Lưu ý: Thao tác này sẽ xóa toàn bộ cài đặt hiện có.

Bước 2: Nhập thông số động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần có thể điều khiển động cơ chính xác, đặc biệt với chế độ Vector Control. Bạn cần nhập các thông số ghi trên nhãn động cơ vào các tham số tương ứng:

• P100: Lựa chọn chế độ điều khiển (ví dụ: 2 cho V/f, 3 cho SLVC, 5 cho VC với encoder).
• P101: Điện áp định mức của động cơ (V).
• P102: Dòng điện định mức của động cơ (A).
• P103: Công suất định mức của động cơ (kW hoặc HP, tùy P106).
• P104: Tần số định mức của động cơ (Hz).
• P105: Tốc độ định mức của động cơ (RPM).
• P109: Hệ số công suất (Cos Phi) của động cơ.
• Các tham số khác liên quan đến điện trở, điện kháng nếu cần độ chính xác cao hơn.

Bước 3: Thực hiện nhận dạng động cơ (Motor Identification – Chỉ cần cho Vector Control): Sau khi nhập thông số, cần thực hiện quá trình tự động đo đạc và tính toán các tham số nội tại của động cơ để tối ưu hóa điều khiển vector. Truy cập P115 và chọn giá trị phù hợp (ví dụ: 1 để đo khi động cơ đứng yên, 2 để đo khi động cơ quay). Sau đó cấp lệnh chạy (Run), biến tần sẽ tự thực hiện và lưu kết quả. Lưu ý: Đảm bảo an toàn khi thực hiện bước này, động cơ có thể quay.

Bước 4: Cài đặt giới hạn hoạt động:

• P303: Dòng điện giới hạn (A).
• P452: Tốc độ tối thiểu (RPM hoặc Hz).
• P453: Tốc độ tối đa (RPM hoặc Hz).

Bước 5: Cài đặt thời gian tăng/giảm tốc:

• P462: Thời gian tăng tốc từ 0 đến tốc độ tối đa (s).
• P464: Thời gian giảm tốc từ tốc độ tối đa về 0 (s).
• Có thể cài đặt các đường cong tăng/giảm tốc khác nhau (S-curve) nếu cần vận hành êm ái hơn.

Bước 6: Cấu hình nguồn lệnh điều khiển và đặt tốc độ:

• Xác định nguồn lệnh Chạy/Dừng (Start/Stop): Từ Terminal (ngõ vào số DI), từ BOP/AOP, hay từ truyền thông (Profibus, USS…). Cấu hình trong nhóm tham số P554 trở đi.
• Xác định nguồn đặt tốc độ (Setpoint): Từ biến trở (ngõ vào tương tự AI), từ BOP/AOP, từ truyền thông, tốc độ cố định (Fixed Speed)… Cấu hình trong nhóm tham số P443 trở đi. Ví dụ, chọn P443 = 2 để nhận tốc độ từ ngõ vào Analog Input 1.

Bước 7: Cấu hình các ngõ vào/ra số và tương tự (I/O Configuration):

• Gán chức năng cho các ngõ vào số (DI) như: Lệnh chạy thuận, chạy nghịch, dừng khẩn cấp, chọn tốc độ cố định, reset lỗi… (Tham số P554 – P575).
• Gán chức năng cho các ngõ ra số (DO – Rơ le/Transistor) như: Báo trạng thái chạy, báo lỗi, báo đạt tốc độ… (Tham số P586 – P594).
• Cấu hình dải tín hiệu và chức năng cho ngõ vào/ra tương tự (AI/AO) (Tham số P600 trở đi và P640 trở đi).

Bước 8: Lưu tham số và chạy thử: Sau khi cài đặt, thực hiện lưu tham số vào bộ nhớ non-volatile (ví dụ P971 = 1). Tiến hành chạy thử ở tốc độ thấp, kiểm tra chiều quay, đáp ứng tốc độ và các trạng thái hoạt động. Tinh chỉnh lại các tham số nếu cần thiết.

6. Hướng dẫn xử lý các sự cố thường gặp trên 6SE7012-0TP50

7. Nâng tầm hệ thống của bạn cùng Thanh Thien Phu

Thanh Thien Phu tự hào là đối tác tin cậy của bạn trong lĩnh vực thiết bị điện công nghiệp và tự động hóa. Chúng tôi không chỉ cung cấp sản phẩm 6SE7012-0TP50 Simovert Masterdrives chính hãng Siemens với mức giá cạnh tranh, mà còn mang đến những giá trị cộng thêm vượt trội:

• Chuyên môn sâu rộng: Đội ngũ kỹ sư của chúng tôi có kiến thức chuyên sâu và kinh nghiệm thực tế phong phú về các dòng biến tần Siemens, đặc biệt là Simovert Masterdrives. Chúng tôi hiểu rõ từng chi tiết kỹ thuật, từng ứng dụng cụ thể để có thể tư vấn cho bạn giải pháp tối ưu nhất, phù hợp nhất với nhu cầu và ngân sách.
• Hàng hóa Chính hãng, Chất lượng Đảm bảo: Thanh Thien Phu cam kết 100% sản phẩm 6SE7012-0TP50 Simovert Masterdrives được cung cấp là hàng chính hãng Siemens, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO), chất lượng (CQ), đảm bảo bạn nhận được sản phẩm đúng chuẩn quốc tế.
• Dịch vụ Hỗ trợ Kỹ thuật Tận tâm: Chúng tôi không chỉ bán sản phẩm. Chúng tôi đồng hành cùng bạn trong suốt quá trình từ tư vấn lựa chọn, hỗ trợ lắp đặt, hướng dẫn cài đặt, lập trình đến xử lý sự cố và bảo trì sau bán hàng. Hotline 08.12.77.88.99 luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc kỹ thuật của bạn.
• Giải pháp Toàn diện: Ngoài 6SE7012-0TP50 Simovert Masterdrives, Thanh Thien Phu còn cung cấp đa dạng các thiết bị điện công nghiệp, tự động hóa khác của Siemens và các thương hiệu uy tín, giúp bạn xây dựng một hệ thống đồng bộ và hiệu quả.

Liên hệ với Hotline: 08.12.77.88.99 để được tư vấn hoàn toàn miễn phí về giải pháp 6SE7012-0TP50 Simovert Masterdrives và các thiết bị điện tự động hóa phù hợp nhất với nhu cầu của bạn. Chúng tôi sẽ giúp bạn phân tích bài toán, lựa chọn cấu hình tối ưu và dự toán chi phí hợp lý.

Hoặc truy cập website của chúng tôi: thanhthienphu.vn. Hoặc ghé thăm văn phòng chúng tôi tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Hãy để Thanh Thien Phu và 6SE7012-0TP50 Simovert Masterdrives đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất và kinh doanh.
