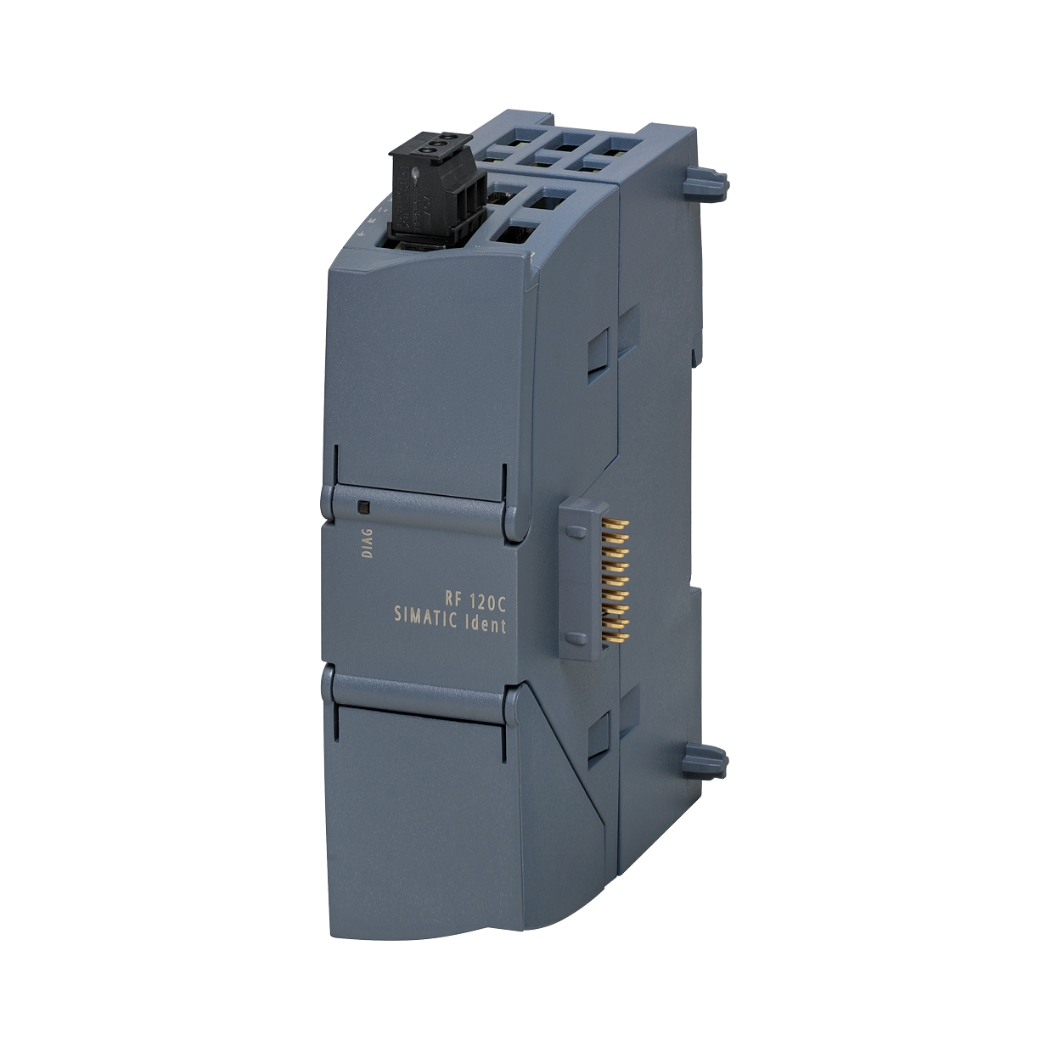

6GT2002-0LA00 – Module giao tiếp S7-1200

6GT2002-0LA00 Module giao tiếp RS485/422 cho S7-1200 mở ra khả năng kết nối vượt trội, truyền tải dữ liệu ổn định cho hệ thống tự động hóa của bạn, biến mọi thách thức về giao tiếp công nghiệp trở nên đơn giản.

Thanhthienphu.vn mang đến giải pháp tối ưu, giúp nâng tầm hiệu suất và độ tin cậy cho các ứng dụng điều khiển và giám sát trong nhà máy, xưởng sản xuất của bạn, đảm bảo sự vận hành trơn tru và liên tục.

1. Thông tin chi tiết về sản phẩm 6GT2002-0LA00

2. Cấu tạo sản phẩm 6GT2002-0LA00

Module giao tiếp 6GT2002-0LA00 được thiết kế với sự tỉ mỉ và chính xác, mang đến độ bền và độ tin cậy cao. Cấu tạo của module bao gồm các thành phần chính sau:

• Vỏ bảo vệ: Được làm từ nhựa ABS cao cấp, có khả năng chống va đập, chống cháy và chịu được nhiệt độ cao. Vỏ bảo vệ giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm và hóa chất.
• Bo mạch chính: Là “bộ não” của module, chứa các vi mạch và linh kiện điện tử thực hiện chức năng xử lý và truyền tải tín hiệu. Bo mạch được thiết kế với công nghệ tiên tiến, đảm bảo hiệu suất hoạt động ổn định và độ chính xác cao.
• Cổng kết nối RS485/422: Được thiết kế theo chuẩn công nghiệp, đảm bảo kết nối chắc chắn và ổn định với các thiết bị ngoại vi. Cổng kết nối có các chân vít để cố định dây cáp, tránh tình trạng lỏng lẻo gây mất tín hiệu.
• Đèn LED báo trạng thái: Cho phép người dùng dễ dàng theo dõi trạng thái hoạt động của module. Đèn LED sẽ hiển thị các thông tin như: nguồn, trạng thái kết nối, lỗi truyền thông.
• Các linh kiện điện tử khác: Bao gồm các điện trở, tụ điện, cuộn cảm, IC… được lựa chọn kỹ lưỡng từ các nhà cung cấp uy tín, đảm bảo chất lượng và độ bền của sản phẩm.

3. Các tính năng chính của Module giao tiếp 6GT2002-0LA00

Module giao tiếp 6GT2002-0LA00 không chỉ là một phụ kiện thông thường, mà là một “trợ thủ đắc lực” cho hệ thống tự động hóa của bạn, nhờ vào những tính năng ưu việt sau:

• Hỗ trợ đa giao thức: Tương thích với cả hai chuẩn giao tiếp phổ biến là RS485 và RS422, giúp bạn linh hoạt kết nối với nhiều loại thiết bị khác nhau. RS485 cho phép kết nối nhiều thiết bị trên cùng một đường truyền, trong khi RS422 cung cấp khả năng truyền thông điểm-điểm với tốc độ cao và khoảng cách xa hơn.
• Tốc độ truyền dữ liệu cao: Với tốc độ truyền lên đến 115.2 kbps, module đảm bảo truyền tải dữ liệu nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng đòi hỏi thời gian thực.
• Khả năng chống nhiễu tốt: Được trang bị các mạch bảo vệ và lọc nhiễu, module có khả năng hoạt động ổn định trong môi trường công nghiệp có nhiều nguồn gây nhiễu như: động cơ, biến tần, thiết bị hàn…
• Dễ dàng cài đặt và cấu hình: Module được thiết kế để dễ dàng lắp đặt vào PLC S7-1200 thông qua cổng kết nối có sẵn. Việc cấu hình được thực hiện thông qua phần mềm STEP 7 (TIA Portal) quen thuộc với các kỹ sư tự động hóa.
• Độ bền và độ tin cậy cao: Sản phẩm của Siemens luôn nổi tiếng với chất lượng và độ bền vượt trội. 6GT2002-0LA00 được sản xuất theo tiêu chuẩn công nghiệp nghiêm ngặt, đảm bảo hoạt động bền bỉ trong thời gian dài, giảm thiểu chi phí bảo trì và thay thế.
• Thiết kế nhỏ gọn và tiện lợi: Module có kích thước nhỏ gọn, không chiếm nhiều không gian trong tủ điện. Thiết kế dạng module cắm giúp dễ dàng tháo lắp và thay thế khi cần thiết.
• Tích hợp sẵn các chức năng chẩn đoán: Module cung cấp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục các sự cố truyền thông.

4. Lợi ích vượt trội khi sử dụng 6GT2002-0LA00

Hãy tưởng tượng hệ thống của bạn vận hành mượt mà, ổn định, không còn nỗi lo về mất kết nối hay lỗi truyền thông. Với 6GT2002-0LA00, điều đó hoàn toàn nằm trong tầm tay:

• Tăng năng suất: Giao tiếp ổn định giúp giảm thiểu thời gian chết của máy móc, tăng hiệu suất sản xuất.
• Giảm chi phí: Giảm thiểu lỗi sản phẩm, giảm chi phí bảo trì và sửa chữa.
• Nâng cao chất lượng: Dữ liệu được truyền tải chính xác, giúp kiểm soát chất lượng sản phẩm tốt hơn.
• Mở rộng khả năng kết nối: Kết nối dễ dàng với nhiều loại thiết bị ngoại vi, mở rộng khả năng tự động hóa của hệ thống.
• An tâm vận hành: Sản phẩm chính hãng Siemens, đảm bảo chất lượng và độ tin cậy, giúp bạn yên tâm vận hành hệ thống.
• Tiết kiệm thời gian và công sức: Thiết kế dễ dàng lắp đặt và cấu hình, giúp tiết kiệm thời gian và công sức cho kỹ thuật viên.
• Tăng cường khả năng cạnh tranh: Hệ thống tự động hóa hiện đại giúp doanh nghiệp nâng cao năng lực cạnh tranh trên thị trường.

5. Hướng dẫn chi tiết – Từng bước làm chủ 6GT2002-0LA00

5.1. Hướng dẫn kết nối module 6GT2002-0LA00 với phần mềm

Để kết nối module 6GT2002-0LA00 với phần mềm STEP 7 (TIA Portal), bạn cần thực hiện các bước sau:

Chuẩn bị:

• Module 6GT2002-0LA00
• PLC S7-1200
• Cáp kết nối RS485/422
• Máy tính cài đặt phần mềm STEP 7 (TIA Portal)
• Cáp lập trình PLC (MPI hoặc Ethernet)
• Đảm bảo rằng PLC S7-1200 đã được kết nối với máy tính thông qua cáp lập trình.
• Mở phần mềm STEP 7 (TIA Portal) và tạo một project mới hoặc mở project đã có.

Thêm module vào Hardware Configuration:

• Trong cửa sổ Project Tree, chọn PLC của bạn (ví dụ: CPU 1214C).
• Mở Hardware Catalog (thường nằm ở bên phải màn hình).
• Tìm kiếm module 6GT2002-0LA00 trong danh mục “Communication Modules” -> “Point-to-Point” -> “CM 1241”.
• Kéo và thả module vào vị trí thích hợp trên rack của PLC trong cửa sổ Device View.

Cấu hình thông số giao tiếp:

Nhấp đúp vào module 6GT2002-0LA00 trong Device View để mở cửa sổ Properties.

Trong tab “General”, bạn có thể đặt tên cho module và cấu hình các thông số chung.

Trong tab “Parameter”, bạn cần cấu hình các thông số giao tiếp quan trọng như:

• Interface type: Chọn RS485 hoặc RS422 tùy thuộc vào thiết bị bạn kết nối.
• Baud rate: Chọn tốc độ truyền phù hợp (ví dụ: 9600, 19200, 115200 bps).
• Data bits: Thường là 8.
• Parity: Chọn None, Even hoặc Odd.
• Stop bits: Thường là 1.
• Protocol: Chọn giao thức truyền thông (ví dụ: Modbus RTU).

Lưu cấu hình và tải xuống PLC:

• Nhấn nút “Save” để lưu cấu hình.
• Nhấn nút “Download to device” để tải cấu hình xuống PLC.

5.2. Hướng dẫn lập trình module 6GT2002-0LA00

Sau khi đã kết nối và cấu hình phần cứng, bạn có thể bắt đầu lập trình để giao tiếp với các thiết bị ngoại vi. Dưới đây là một ví dụ cơ bản về cách sử dụng khối hàm “MB_COMM_LOAD” và “MB_MASTER” để giao tiếp Modbus RTU:

Thêm khối hàm:

• Trong cửa sổ Project Tree, chọn “Program blocks” -> “Add new block”.
• Chọn “Function Block (FB)” và đặt tên (ví dụ: Modbus_Master).
• Trong cửa sổ lập trình, thêm khối hàm “MB_COMM_LOAD” và “MB_MASTER” từ thư viện “Communication” -> “Modbus” -> “Modbus (RTU)”.

Cấu hình khối hàm “MB_COMM_LOAD”:

Khối hàm này được sử dụng để khởi tạo cổng giao tiếp và cấu hình các thông số truyền thông.

Kết nối các chân đầu vào/ra của khối hàm với các biến hoặc hằng số tương ứng:

• REQ: Kích hoạt khối hàm (ví dụ: sử dụng một bit nhớ).
• PORT: Số cổng giao tiếp của module (thường là 1).
• BAUDRATE: Tốc độ truyền (ví dụ: 9600).
• PARITY: Chế độ kiểm tra chẵn lẻ (ví dụ: 0 cho None).
• MB_DB: Số khối dữ liệu (Data Block) chứa các thông số cấu hình Modbus (sẽ được tạo ở bước sau).

Tạo khối dữ liệu (DB) cho Modbus:

Trong cửa sổ Project Tree, chọn “Program blocks” -> “Add new block”.

Chọn “Data Block (DB)” và đặt tên (ví dụ: Modbus_DB).

Trong DB này, tạo các biến tương ứng với các thông số cấu hình Modbus như:

• Mode: Chế độ hoạt động (ví dụ: 0 cho RS485).
• Delay: Thời gian trễ giữa các khung truyền (tính bằng mili giây).
• RTS_On_Time: Thời gian tín hiệu RTS được bật (tính bằng mili giây).
• RTS_Off_Time: Thời gian tín hiệu RTS được tắt (tính bằng mili giây).

Cấu hình khối hàm “MB_MASTER”:

Khối hàm này được sử dụng để gửi và nhận dữ liệu Modbus.

Kết nối các chân đầu vào/ra của khối hàm với các biến hoặc hằng số tương ứng:

• REQ: Kích hoạt khối hàm (ví dụ: sử dụng một xung nhịp).
• MB_ADDR: Địa chỉ Modbus của thiết bị slave (ví dụ: 1).
• MODE: Chế độ đọc/ghi (0: đọc, 1: ghi).
• DATA_ADDR: Địa chỉ thanh ghi Modbus cần đọc/ghi (ví dụ: 40001).
• DATA_LEN: Số lượng thanh ghi cần đọc/ghi.
• DATA_PTR: Con trỏ đến vùng nhớ chứa dữ liệu đọc/ghi (ví dụ: một mảng byte trong DB).

Lập trình logic điều khiển:

Viết code để điều khiển các chân REQ của hai khối hàm, cũng như xử lý dữ liệu nhận được từ thiết bị slave.

Lưu ý: Đây chỉ là một ví dụ đơn giản. Tùy thuộc vào ứng dụng cụ thể, bạn có thể cần sử dụng các khối hàm khác hoặc cấu hình các thông số khác.

6. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng module 6GT2002-0LA00, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi kết nối:

• Nguyên nhân: Cáp kết nối bị lỏng, đứt, hoặc đấu sai dây. Cấu hình thông số giao tiếp không chính xác.
• Khắc phục: Kiểm tra lại cáp kết nối, đảm bảo đấu đúng dây theo sơ đồ. Kiểm tra lại cấu hình thông số giao tiếp trong phần mềm (baud rate, parity, stop bits…).

Lỗi truyền thông:

• Nguyên nhân: Nhiễu điện từ, khoảng cách truyền quá xa, địa chỉ Modbus không đúng.
• Khắc phục: Sử dụng cáp chống nhiễu, lắp đặt bộ lặp tín hiệu (repeater) nếu khoảng cách quá xa, kiểm tra lại địa chỉ Modbus của thiết bị slave.

Lỗi phần mềm:

• Nguyên nhân: Lỗi lập trình, cấu hình khối hàm không đúng.
• Khắc phục: Kiểm tra lại code, đảm bảo cấu hình khối hàm đúng theo hướng dẫn. Sử dụng chức năng online debugging của phần mềm để theo dõi và sửa lỗi.

Đèn LED báo lỗi:

• Đèn LED không sáng: Kiểm tra nguồn cấp cho module.
• Đèn LED nhấp nháy: Kiểm tra kết nối và cấu hình.
• Đèn LED sáng liên tục: Có thể có lỗi phần cứng, liên hệ với nhà cung cấp để được hỗ trợ.

7. Thanhthienphu.vn – Đối tác tin cậy cho giải pháp tự động hóa của bạn

Bạn đang tìm kiếm một giải pháp giao tiếp tin cậy cho hệ thống PLC S7-1200 của mình? Bạn mong muốn nâng cao hiệu suất, giảm thiểu chi phí và tăng cường khả năng cạnh tranh cho doanh nghiệp? Module 6GT2002-0LA00 chính là câu trả lời!

Và Thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn:

• Sản phẩm chính hãng: Cam kết 100% sản phẩm Siemens chính hãng, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ kỹ thuật 24/7.
• Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo đúng tiến độ.
• Bảo hành uy tín: Bảo hành theo tiêu chuẩn của nhà sản xuất.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi không chỉ bán sản phẩm, mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, giúp bạn khai thác tối đa hiệu quả của thiết bị.

Đừng chần chừ nữa! Hãy liên hệ ngay với Thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất cho module giao tiếp 6GT2002-0LA00:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai!
