6ES7212-1AE40-0XB0 là bộ điều khiển lập trình cỡ nhỏ gọn, một giải pháp tự động hóa linh hoạt, mạnh mẽ từ Siemens, hứa hẹn nâng tầm hiệu suất cho hệ thống của bạn. Thiết bị này mang lại khả năng vận hành ổn định, an toàn, tiết kiệm chi phí, đồng thời dễ dàng nâng cấp, phù hợp với xu thế công nghệ hiện đại. Đến với thanhthienphu.vn, bạn sẽ được trải nghiệm dịch vụ chuyên nghiệp, tận tâm, giúp tối ưu hóa quy trình sản xuất.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7212-1AE40-0XB0

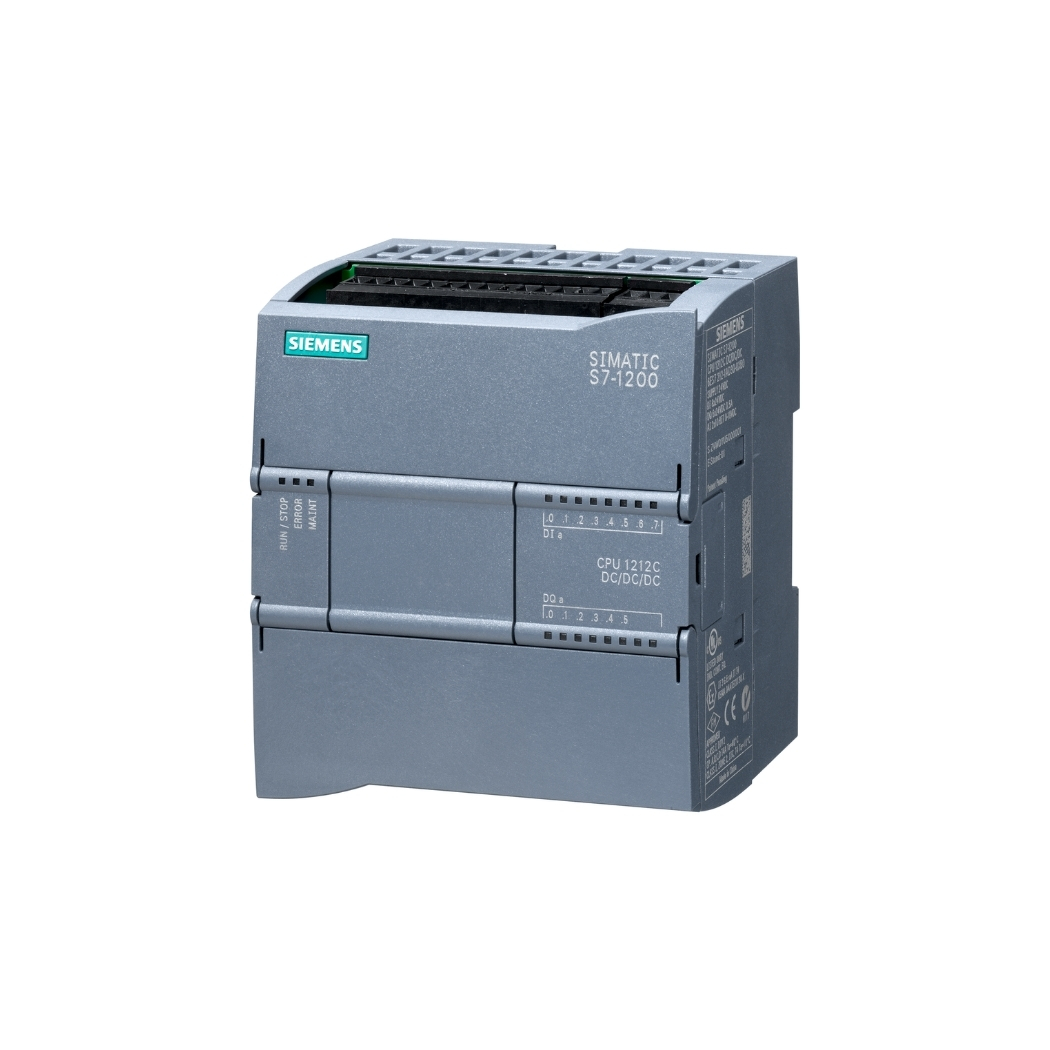

6ES7212-1AE40-0XB0, hay còn gọi là CPU 1212C DC/DC/DC, là một thành viên ưu tú của dòng PLC S7-1200 do Siemens phát triển. Được thiết kế dành riêng cho các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa, sản phẩm này như một trợ thủ đắc lực trong các ngành công nghiệp đòi hỏi sự chính xác và hiệu quả.
Thanhthienphu.vn hân hạnh mang đến cho quý khách hàng sản phẩm chất lượng này, cùng với dịch vụ tư vấn chuyên nghiệp và hỗ trợ kỹ thuật tận tâm, cam kết đồng hành cùng bạn trên con đường chinh phục thành công trong kỷ nguyên tự động hóa. Với thiết kế nhỏ gọn, tích hợp nhiều tính năng tiên tiến, CPU 1212C DC/DC/DC là lựa chọn lý tưởng cho các ứng dụng điều khiển vừa và nhỏ. Đặc biệt, khả năng kết nối mạng linh hoạt giúp sản phẩm dễ dàng hòa nhập vào các hệ thống tự động hóa phức tạp hơn. Từ đó, nâng cao hiệu suất và tối ưu chi phí sản xuất cho doanh nghiệp.
Thông Số Kỹ Thuật | Chi Tiết |
---|---|
Tên sản phẩm | CPU 1212C DC/DC/DC |
Mã sản phẩm | 6ES7212-1AE40-0XB0 |
Hãng sản xuất | Siemens |
Dòng sản phẩm | SIMATIC S7-1200 |
Điện áp nguồn | 20.4 – 28.8 VDC |
Dòng điện tiêu thụ | 400 mA |
Công suất tiêu thụ | 9 W |
Bộ nhớ chương trình | 75 KB |
Bộ nhớ dữ liệu | 50 KB |
Bộ nhớ nạp | 2 MB |
Thời gian xử lý lệnh bit | 0.08 µs |
Số đầu vào số | 8 (24 VDC) |
Số đầu ra số | 6 (24 VDC, 0.5A) |
Số đầu vào tương tự | 2 (0-10 V) |
Giao tiếp truyền thông | PROFINET (Ethernet) |
Nhiệt độ hoạt động | -20 °C đến 60 °C |
Kích thước (WxHxD) | 90 x 100 x 75 mm |
Trọng lượng | 370 g |
Giá bán tham khảo | Liên hệ |
Xuất xứ | Đức |
Thời gian bảo hành | 12 tháng |
2. Cấu Tạo Sản Phẩm 6ES7212-1AE40-0XB0

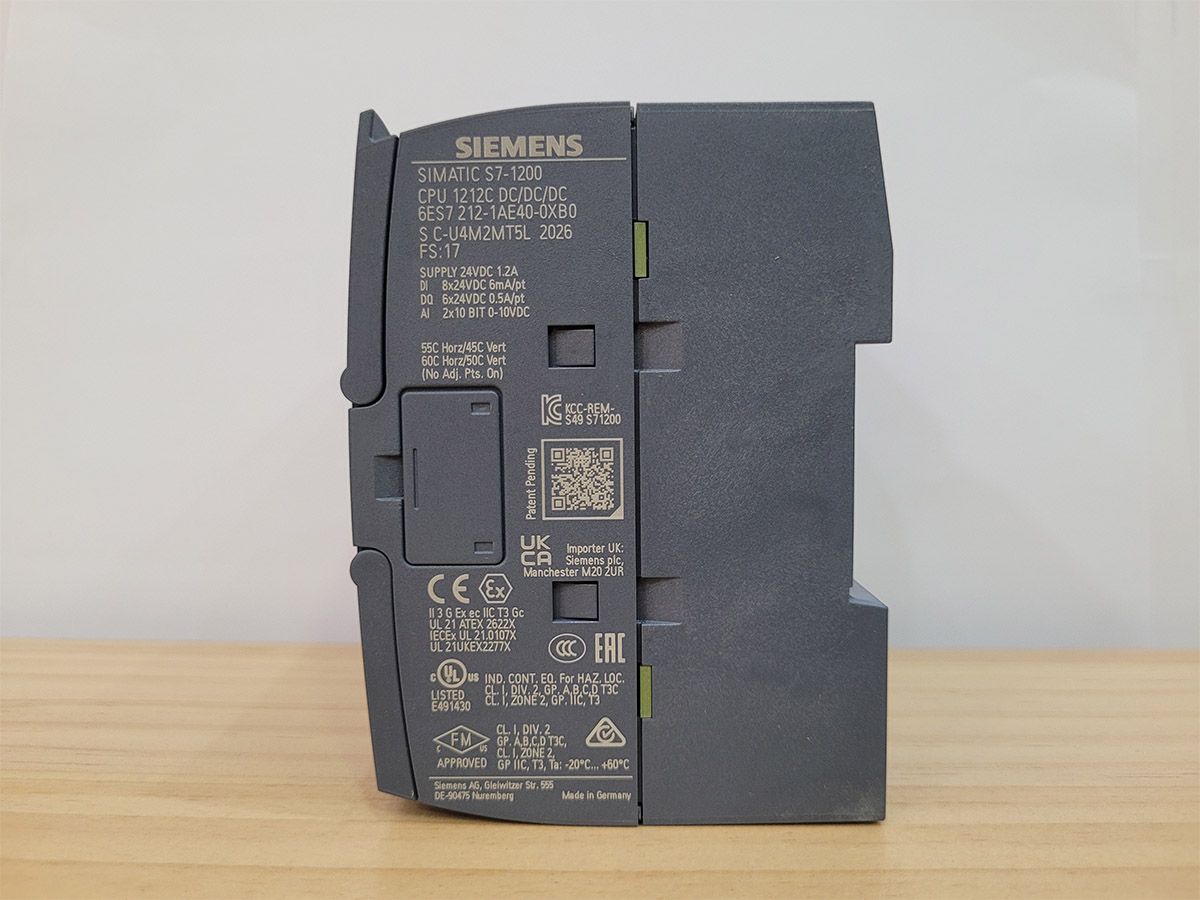

6ES7212-1AE40-0XB0 (CPU 1212C DC/DC/DC) là một kiệt tác công nghệ của Siemens, được thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe nhất trong lĩnh vực tự động hóa. Thanhthienphu.vn tự hào mang đến cho bạn cái nhìn cận cảnh về cấu tạo tinh vi của sản phẩm này, giúp bạn hiểu rõ hơn về cách thức hoạt động và tiềm năng ứng dụng rộng lớn của nó.
Cấu tạo của 6ES7212-1AE40-0XB0 thể hiện sự kết hợp hoàn hảo giữa sức mạnh xử lý vượt trội và kích thước nhỏ gọn đáng kinh ngạc. Với thiết kế dạng module, sản phẩm cho phép dễ dàng mở rộng và tùy chỉnh theo nhu cầu cụ thể của từng ứng dụng. Mỗi chi tiết, từ vỏ ngoài chắc chắn đến các linh kiện điện tử bên trong, đều được lựa chọn và bố trí một cách khoa học, tối ưu hóa hiệu suất và đảm bảo độ bền bỉ theo thời gian. Hãy cùng chúng tôi khám phá cấu tạo chi tiết của 6ES7212-1AE40-0XB0 để cảm nhận sự tinh tế trong từng đường nét thiết kế.
Cấu tạo chi tiết của 6ES7212-1AE40-0XB0 bao gồm:
- Vỏ bảo vệ: Được làm từ nhựa cao cấp, chống va đập, bảo vệ các linh kiện bên trong.

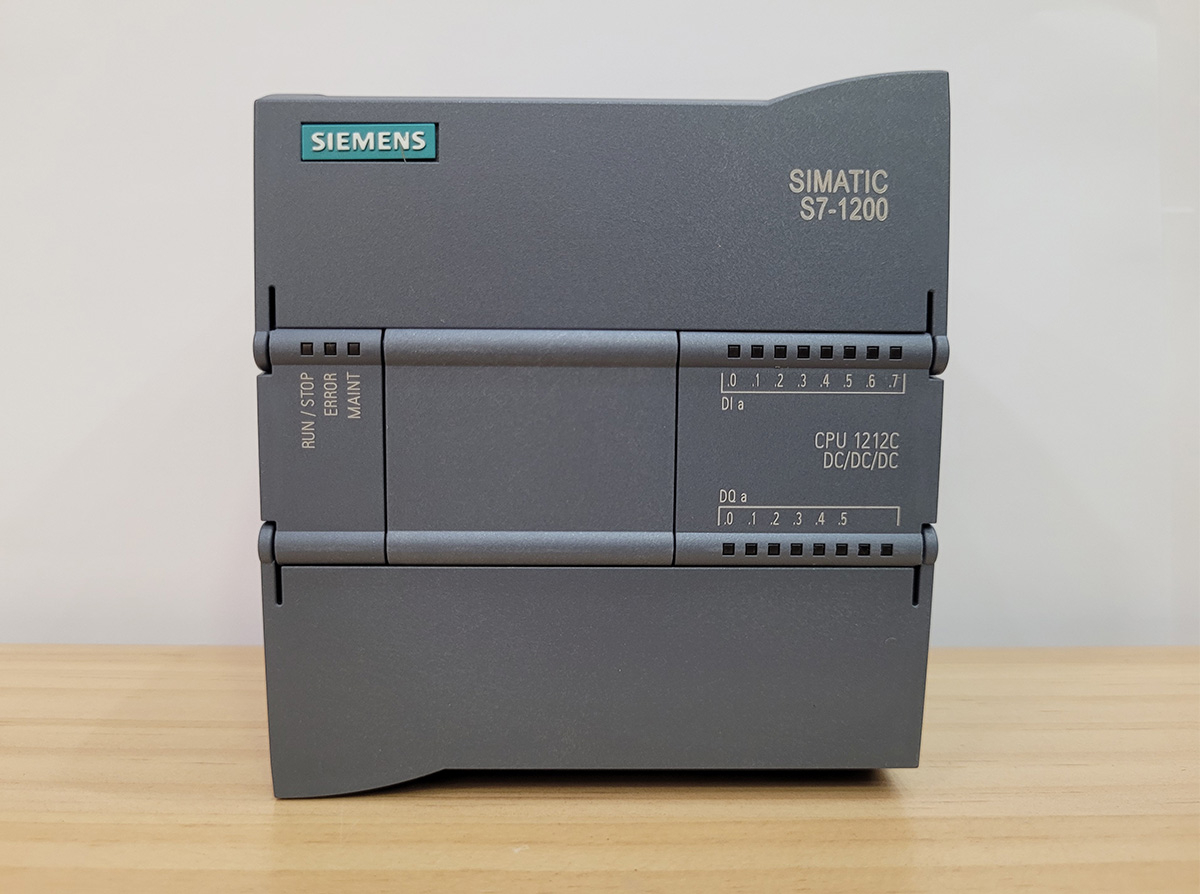

- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, nguồn, lỗi, và các cổng I/O.
- Cổng kết nối nguồn: Cung cấp nguồn điện 24VDC cho CPU.

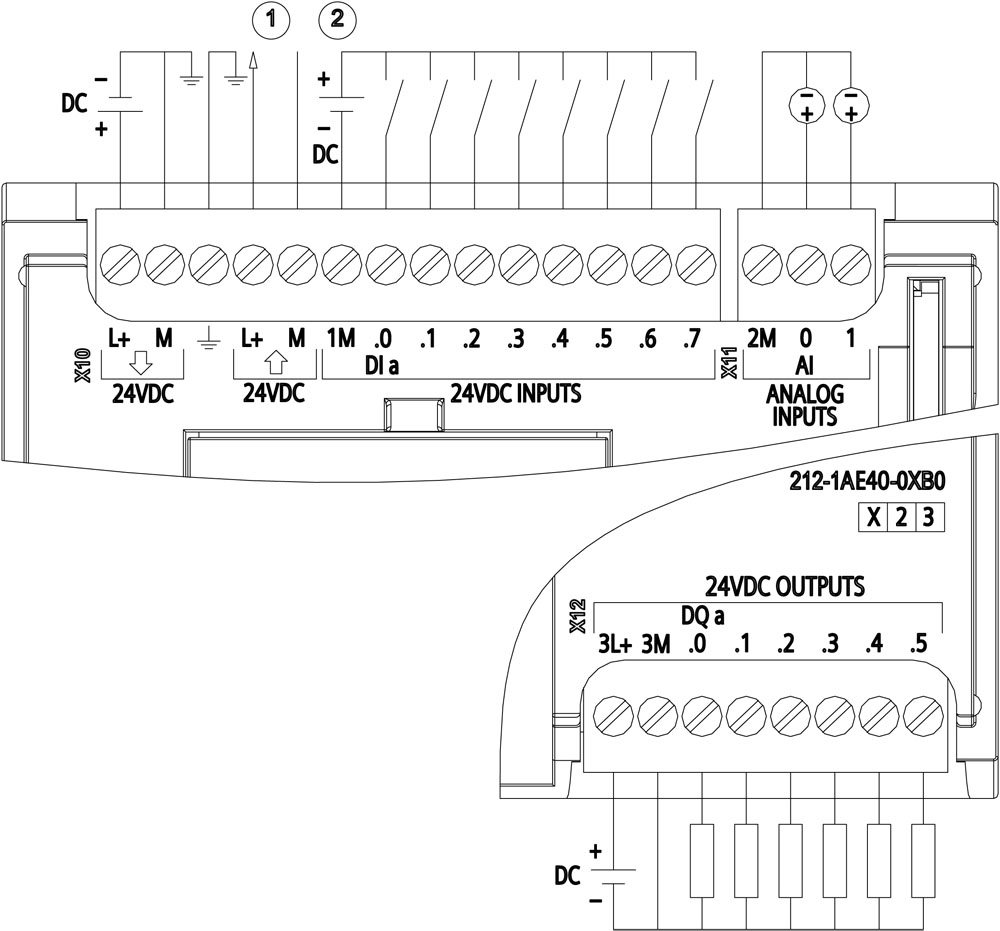

- Cổng kết nối I/O: Bao gồm 8 đầu vào số, 6 đầu ra số và 2 đầu vào tương tự, cho phép kết nối với các thiết bị ngoại vi.
- Khe cắm thẻ nhớ: Sử dụng thẻ nhớ SIMATIC Memory Card để lưu trữ chương trình, dữ liệu và cấu hình.
- Cổng PROFINET: Giao tiếp truyền thông tốc độ cao, hỗ trợ kết nối mạng Ethernet công nghiệp.
- Bộ xử lý trung tâm: Chip xử lý mạnh mẽ, đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển.
- Bộ nhớ: Bao gồm bộ nhớ chương trình, bộ nhớ dữ liệu và bộ nhớ nạp, cung cấp không gian lưu trữ rộng lớn cho các ứng dụng phức tạp.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7212-1AE40-0XB0
6ES7212-1AE40-0XB0 được Siemens ưu ái trang bị hàng loạt tính năng tiên tiến, biến nó thành một giải pháp tự động hóa toàn diện và mạnh mẽ. Thanhthienphu.vn hiểu rằng, để chinh phục thị trường cạnh tranh khốc liệt, các doanh nghiệp cần những công cụ đắc lực giúp tối ưu hóa quy trình sản xuất và nâng cao hiệu suất.
Chính vì vậy, chúng tôi muốn nhấn mạnh vào những tính năng nổi bật của 6ES7212-1AE40-0XB0, những yếu tố then chốt tạo nên sự khác biệt và mang lại lợi thế vượt trội cho người sử dụng. Từ khả năng xử lý tốc độ cao, độ chính xác tuyệt đối đến tính linh hoạt trong kết nối và mở rộng, bộ điều khiển khả trình này đáp ứng mọi nhu cầu khắt khe của các ứng dụng điều khiển hiện đại. Dưới đây là các tính năng chính của CPU 1212C DC/DC/DC:
- Hiệu suất xử lý vượt trội: Với thời gian xử lý lệnh bit chỉ 0.08 µs, 6ES7212-1AE40-0XB0 đảm bảo khả năng phản hồi nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng điều khiển thời gian thực.
- Bộ nhớ dung lượng lớn: Bộ nhớ chương trình 75 KB, bộ nhớ dữ liệu 50 KB và bộ nhớ nạp 2 MB cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu vận hành.
- Tích hợp sẵn các đầu vào/ra số và tương tự: 8 đầu vào số, 6 đầu ra số và 2 đầu vào tương tự giúp CPU 1212C DC/DC/DC dễ dàng kết nối với các cảm biến và cơ cấu chấp hành, giảm thiểu chi phí lắp đặt.
- Giao tiếp PROFINET: Hỗ trợ giao tiếp PROFINET tốc độ cao, cho phép 6ES7212-1AE40-0XB0 dễ dàng tích hợp vào các hệ thống mạng tự động hóa, truyền dữ liệu nhanh chóng và tin cậy.
- Tính năng bảo mật cao: CPU 1212C DC/DC/DC được trang bị các tính năng bảo mật tiên tiến như bảo vệ quyền truy cập bằng mật khẩu, bảo vệ khối chương trình, giúp bảo vệ hệ thống khỏi các truy cập trái phép.
- Dễ dàng lập trình: Hỗ trợ các ngôn ngữ lập trình tiêu chuẩn IEC 61131-3 như LAD, FBD, SCL, giúp người dùng dễ dàng phát triển và triển khai các ứng dụng điều khiển.
- Khả năng mở rộng: 6ES7212-1AE40-0XB0 có thể mở rộng thêm các module I/O, module truyền thông để đáp ứng nhu cầu của các ứng dụng lớn hơn.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7212-1AE40-0XB0 Với Phần Mềm
Để khai thác tối đa tiềm năng của 6ES7212-1AE40-0XB0, việc kết nối thành công với phần mềm lập trình là bước đầu tiên vô cùng quan trọng. Thanhthienphu.vn cam kết đồng hành cùng bạn trên hành trình chinh phục tự động hóa, và chúng tôi hiểu rằng, việc thiết lập kết nối có thể là một thử thách đối với những người mới bắt đầu.
Đừng lo lắng, hướng dẫn chi tiết dưới đây sẽ giúp bạn từng bước kết nối CPU 1212C DC/DC/DC với phần mềm TIA Portal một cách dễ dàng và nhanh chóng. Với giao diện trực quan và thân thiện, TIA Portal là công cụ lập trình mạnh mẽ, cho phép bạn phát huy tối đa sức sáng tạo và biến những ý tưởng tự động hóa thành hiện thực. Hãy cùng chúng tôi bắt đầu hành trình chinh phục tự động hóa ngay hôm nay, biến PLC 6ES7212-1AE40-0XB0 thành trái tim của hệ thống sản xuất thông minh.
Các bước kết nối 6ES7212-1AE40-0XB0 với phần mềm TIA Portal:
Chuẩn bị:
- Máy tính cài đặt phần mềm TIA Portal (phiên bản V13 trở lên).
- Cáp Ethernet.
- Bộ nguồn 24VDC.
- CPU 1212C DC/DC/DC (6ES7212-1AE40-0XB0).
Kết nối phần cứng:
- Cấp nguồn 24VDC cho CPU 1212C DC/DC/DC.
- Kết nối cáp Ethernet từ cổng PROFINET trên CPU đến cổng Ethernet trên máy tính.
Cấu hình IP cho máy tính:
- Mở Control Panel -> Network and Sharing Center -> Change adapter settings.
- Nhấp chuột phải vào Ethernet adapter và chọn Properties.
- Chọn Internet Protocol Version 4 (TCP/IPv4) và nhấp vào Properties.
- Chọn Use the following IP address và nhập địa chỉ IP: 192.168.0.2, Subnet mask: 255.255.255.0.
- Nhấp OK để lưu thay đổi.
Kết nối với CPU trong TIA Portal:
- Mở phần mềm TIA Portal.
- Tạo một project mới hoặc mở project đã có.
- Trong cửa sổ Project tree, chọn Online -> Go online.
- Chọn Type of the PG/PC interface: PN/IE.
- Chọn PG/PC interface: card mạng Ethernet trên máy tính.
- Chọn Connection to interface/subnet: PN/IE_1.
- Nhấp vào nút Start search để tìm kiếm CPU.
- Khi CPU được tìm thấy, chọn CPU và nhấp vào nút Go online.
5. Cách Lập Trình Sản Phẩm 6ES7212-1AE40-0XB0
Thanhthienphu.vn không chỉ cung cấp sản phẩm, chúng tôi trao cho bạn chìa khóa để mở cánh cửa sáng tạo, biến những ý tưởng tự động hóa thành hiện thực. Sau khi kết nối thành công 6ES7212-1AE40-0XB0 với phần mềm TIA Portal, bước tiếp theo là lập trình để điều khiển thiết bị theo mong muốn. Đừng lo lắng nếu bạn chưa có nhiều kinh nghiệm, hướng dẫn chi tiết dưới đây sẽ giúp bạn từng bước làm chủ quá trình lập trình, từ những khái niệm cơ bản đến các kỹ thuật nâng cao.
Với TIA Portal, bạn có thể lựa chọn các ngôn ngữ lập trình phù hợp với trình độ và sở thích, bao gồm LAD (Ladder Diagram), FBD (Function Block Diagram) và SCL (Structured Control Language). Hãy cùng chúng tôi khám phá sức mạnh của CPU 1212C DC/DC/DC và kiến tạo tương lai tự động hóa cho doanh nghiệp của bạn.
Hướng dẫn lập trình 6ES7212-1AE40-0XB0 với TIA Portal:
Tạo chương trình mới:
- Trong cửa sổ Project tree, chọn Program blocks -> Add new block.
- Chọn loại khối chương trình (ví dụ: Organization Block (OB), Function Block (FB), Function (FC), Data Block (DB)).
- Chọn ngôn ngữ lập trình (LAD, FBD, SCL).
- Nhấp OK để tạo khối chương trình mới.
Viết chương trình:
- Sử dụng các thanh công cụ và các khối hàm có sẵn trong TIA Portal để viết chương trình điều khiển.
- Ví dụ, để bật một đầu ra khi một đầu vào được kích hoạt, bạn có thể sử dụng lệnh Set trong LAD.
Biên dịch chương trình:
- Sau khi viết xong chương trình, nhấp vào biểu tượng Compile trên thanh công cụ để biên dịch chương trình.
- Quá trình biên dịch sẽ kiểm tra lỗi cú pháp và tạo ra mã máy có thể nạp xuống CPU.
Nạp chương trình xuống CPU:
- Kết nối với CPU như hướng dẫn ở phần 4.
- Trong cửa sổ Project tree, chọn Program blocks.
- Nhấp chuột phải vào chương trình bạn muốn nạp xuống và chọn Download to device.
- Chọn Load để bắt đầu quá trình nạp chương trình.
Kiểm tra chương trình:
- Sau khi nạp chương trình xuống CPU, bạn có thể kiểm tra hoạt động của chương trình bằng cách sử dụng các công cụ giám sát và gỡ lỗi có sẵn trong TIA Portal.
- Chế độ Online & Diagnostics cho phép bạn theo dõi trạng thái của các biến, các đầu vào/ra và thực thi chương trình từng bước.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7212-1AE40-0XB0
Trong quá trình vận hành, 6ES7212-1AE40-0XB0 đôi khi có thể gặp phải một số lỗi nhỏ, gây gián đoạn tạm thời cho hệ thống. Thanhthienphu.vn hiểu rằng, mỗi phút ngừng hoạt động đều ảnh hưởng đến năng suất và lợi nhuận của doanh nghiệp.
Chính vì vậy, chúng tôi cung cấp cho bạn cẩm nang khắc phục nhanh các lỗi thường gặp trên CPU 1212C DC/DC/DC, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường. Với kiến thức chuyên môn và kinh nghiệm thực tế, đội ngũ kỹ thuật của chúng tôi đã tổng hợp các giải pháp hiệu quả, dễ thực hiện, giúp bạn tiết kiệm thời gian và chi phí sửa chữa. Hãy yên tâm vận hành hệ thống với sự hỗ trợ đắc lực từ thanhthienphu.vn, chúng tôi luôn sẵn sàng đồng hành cùng bạn trên con đường phát triển bền vững.
Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi | Nguyên Nhân | Cách Khắc Phục |
---|---|---|
CPU không lên nguồn | Mất nguồn cấp 24VDC, lỗi nguồn CPU | Kiểm tra nguồn cấp 24VDC, kiểm tra cầu chì, thay thế CPU nếu cần |
Đèn LED ERROR nhấp nháy đỏ | Lỗi phần cứng, lỗi chương trình | Kiểm tra mã lỗi trong TIA Portal, kiểm tra phần cứng, nạp lại chương trình |
Không kết nối được với CPU | Cấu hình IP sai, cáp mạng lỗi, lỗi cổng PROFINET | Kiểm tra cấu hình IP, kiểm tra cáp mạng, kiểm tra cổng PROFINET |
Chương trình không chạy | Lỗi logic trong chương trình, lỗi cấu hình phần cứng | Kiểm tra logic chương trình, kiểm tra cấu hình phần cứng trong TIA Portal |
Đầu ra không hoạt động | Lỗi đấu dây, lỗi module đầu ra | Kiểm tra đấu dây, thay thế module đầu ra nếu cần |
