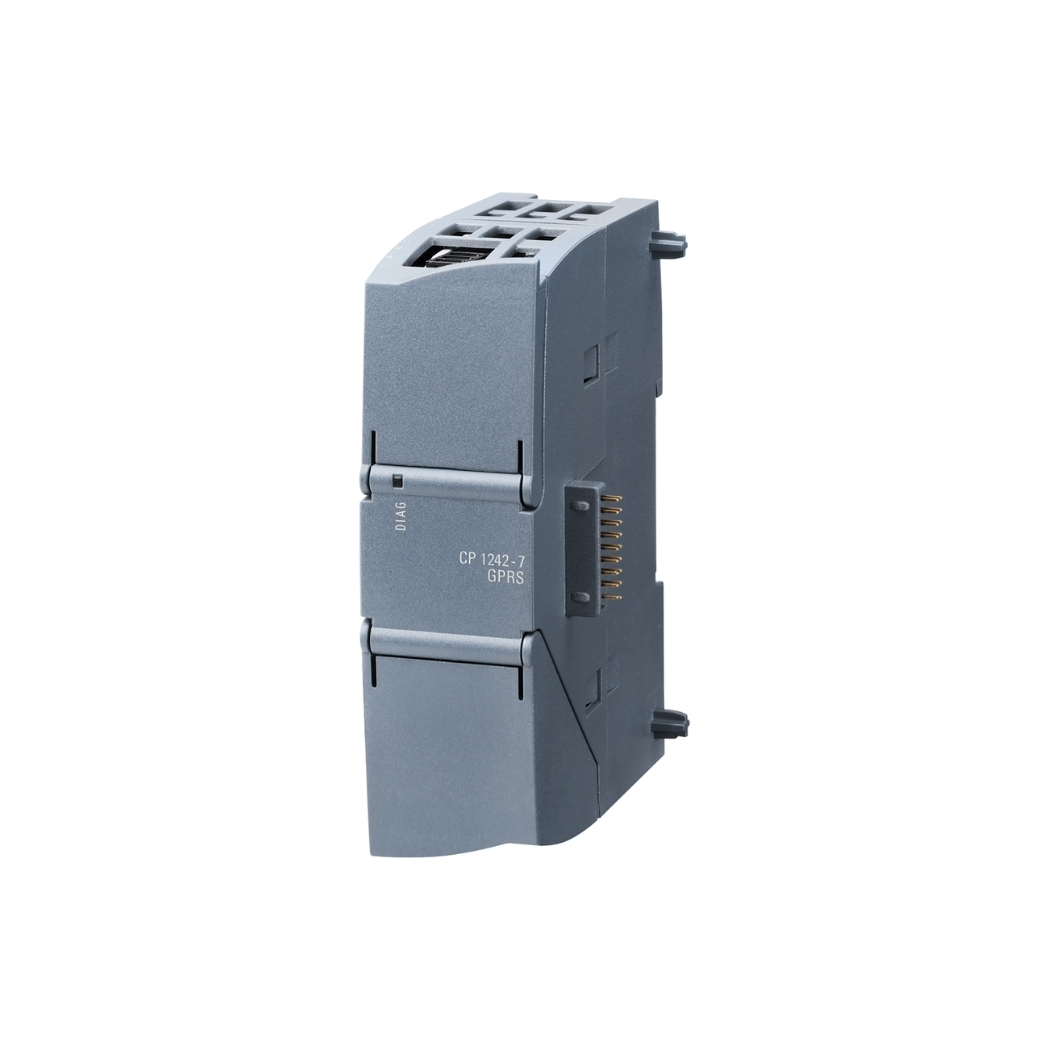

6GK7242-7KX31-0XE0 Module CP 1242-7 V2 S7-1200

6GK7242-7KX31-0XE0 là một module truyền thông mạnh mẽ, giải pháp kết nối tối ưu cho hệ thống tự động hóa, mang đến sự ổn định và tin cậy trong việc kết nối các thiết bị trong môi trường công nghiệp đầy thách thức. Đến với thanhthienphu.vn, quý khách sẽ được trải nghiệm dịch vụ tận tâm và chuyên nghiệp, sẵn sàng đồng hành cùng bạn trên con đường hiện đại hóa sản xuất, nâng cao hiệu suất, giảm thiểu chi phí vận hành, tăng tính cạnh tranh cho sản phẩm.

1. Thông Tin Chi Tiết Về Sản Phẩm 6GK7242-7KX31-0XE0

Bạn đang tìm kiếm giải pháp để nâng tầm hệ thống tự động hóa của mình. Bạn mong muốn một thiết bị truyền thông ổn định, tin cậy, giúp kết nối các thiết bị một cách mượt mà, đồng thời tối ưu hóa quy trình sản xuất. Nắm bắt được nhu cầu đó, thanhthienphu.vn hân hạnh giới thiệu 6GK7242-7KX31-0XE0 – một bước tiến vượt bậc trong công nghệ truyền thông công nghiệp. Với thiết kế tiên tiến, tính năng vượt trội, và khả năng tương thích cao, bộ phận truyền thông này sẽ là cánh tay đắc lực, giúp bạn chinh phục những thách thức trong sản xuất, đưa doanh nghiệp của bạn lên một tầm cao mới. Hãy cùng thanhthienphu.vn khám phá những giá trị tuyệt vời mà sản phẩm mang lại.

2. Cấu Tạo Sản Phẩm 6GK7242-7KX31-0XE0

Sản phẩm 6GK7242-7KX31-0XE0 được thiết kế với cấu trúc tinh gọn, chắc chắn, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp. Các thành phần chính bao gồm:

1. Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
2. Vi xử lý: Sử dụng bộ vi xử lý mạnh mẽ, tốc độ cao, đảm bảo xử lý dữ liệu nhanh chóng và chính xác.
3. Bộ nhớ: Tích hợp bộ nhớ đệm, lưu trữ dữ liệu tạm thời, đảm bảo truyền thông liên tục, không bị gián đoạn.
4. Cổng kết nối PROFIBUS DP: Cổng kết nối 9 chân, tiêu chuẩn RS485, cho phép kết nối với các thiết bị khác trong mạng PROFIBUS.
5. Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, giúp dễ dàng theo dõi và phát hiện lỗi.
6. Khe cắm module: Thiết kế dạng khe cắm, dễ dàng lắp đặt và thay thế.
7. Nguồn cấp: Sử dụng nguồn 24V DC, thông dụng trong các hệ thống tự động hóa công nghiệp.
8. Mạch điện tử: Thiết kế tối ưu, sử dụng linh kiện chất lượng cao, đảm bảo độ tin cậy và tuổi thọ lâu dài.
9. Phần mềm tích hợp: Hỗ trợ cấu hình và lập trình thông qua phần mềm TIA Portal của Siemens, giao diện thân thiện, dễ sử dụng.
10. Quạt tản nhiệt: Tích hợp quạt tản nhiệt nhỏ, đảm bảo duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ cho thiết bị.

3. Các Tính Năng Chính Của Sản Phẩm 6GK7242-7KX31-0XE0

Bộ truyền thông 6GK7242-7KX31-0XE0 sở hữu nhiều tính năng ưu việt, đáp ứng nhu cầu đa dạng của các hệ thống tự động hóa hiện đại:

1. Hỗ trợ giao thức PROFIBUS DP Master: Cho phép kết nối và quản lý tới 16 thiết bị DP Slave, tạo thành một mạng truyền thông mạnh mẽ và linh hoạt.
2. Tốc độ truyền thông cao: Hỗ trợ tốc độ truyền từ 9.6 kbit/s đến 12 Mbit/s, đáp ứng yêu cầu truyền dữ liệu nhanh chóng và chính xác trong các ứng dụng thời gian thực.
3. Tự động phát hiện tốc độ truyền: Tính năng này giúp đơn giản hóa quá trình cài đặt và cấu hình, tự động đồng bộ tốc độ với các thiết bị khác trong mạng.
4. Chẩn đoán lỗi từ xa: Cho phép giám sát trạng thái hoạt động của các thiết bị trong mạng, phát hiện và xử lý lỗi kịp thời, giảm thiểu thời gian dừng máy.
5. Hỗ trợ cấu hình linh hoạt: Có thể cấu hình thông qua phần mềm TIA Portal hoặc trực tiếp trên module, dễ dàng tùy chỉnh theo yêu cầu ứng dụng.
6. Tích hợp chức năng bảo mật: Hỗ trợ các tính năng bảo mật như mã hóa dữ liệu, xác thực thiết bị, đảm bảo an toàn cho hệ thống.
7. Thiết kế nhỏ gọn, dễ dàng lắp đặt: Kích thước nhỏ gọn, tiết kiệm không gian lắp đặt, dễ dàng tích hợp vào các tủ điện điều khiển.
8. Độ bền cao, hoạt động ổn định: Thiết kế chắc chắn, sử dụng linh kiện chất lượng cao, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
9. Hỗ trợ nhiều loại dữ liệu: Truyền thông dữ liệu dạng số, analog, và các kiểu dữ liệu phức tạp khác, đáp ứng nhu cầu truyền thông đa dạng.
10. Tương thích với nhiều dòng PLC S7-1200: Dễ dàng tích hợp với các dòng PLC S7-1200 khác nhau, tạo thành một hệ thống tự động hóa hoàn chỉnh.

4. Hướng Dẫn Kết Nối Sản Phẩm 6GK7242-7KX31-0XE0 Với Phần Mềm

Để kết nối và cấu hình 6GK7242-7KX31-0XE0, bạn cần sử dụng phần mềm TIA Portal của Siemens. Dưới đây là hướng dẫn chi tiết từng bước:

Cài đặt phần mềm TIA Portal:

• Tải phần mềm TIA Portal từ trang web của Siemens.
• Cài đặt phần mềm theo hướng dẫn.
• Đảm bảo phiên bản TIA Portal hỗ trợ dòng PLC S7-1200 và module CM 1242-5.

Kết nối phần cứng:

• Gắn module 6GK7242-7KX31-0XE0 vào PLC S7-1200.
• Kết nối cáp PROFIBUS từ cổng DP của module đến các thiết bị DP Slave.
• Cấp nguồn 24V DC cho module và PLC.

Mở phần mềm TIA Portal và tạo project mới:

• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Chọn loại PLC S7-1200 đang sử dụng.

Thêm module CM 1242-5 vào project:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn “Communications modules” -> “PROFIBUS” -> “CM 1242-5” -> “6GK7242-7KX31-0XE0“.
• Kéo thả module vào project.

Cấu hình mạng PROFIBUS:

• Trong cửa sổ “Devices & networks”, chọn tab “Network view”.
• Kết nối module CM 1242-5 với các thiết bị DP Slave bằng cách kéo thả các đường kết nối.
• Đặt địa chỉ PROFIBUS cho từng thiết bị.

Cấu hình thông số cho module CM 1242-5:

• Nhấp đúp vào module CM 1242-5 trong “Device configuration”.
• Cấu hình các thông số như tốc độ truyền, chế độ hoạt động, địa chỉ PROFIBUS.

Lập trình logic:

Viết chương trình logic trong “Program blocks” để điều khiển và trao đổi dữ liệu với các thiết bị DP Slave thông qua module CM 1242-5.

Tải chương trình xuống PLC:

• Kết nối máy tính với PLC thông qua cáp Ethernet.
• Chọn “Download to device” để tải chương trình xuống PLC.

Kiểm tra kết nối:

Sử dụng chức năng “Online & diagnostics” để kiểm tra trạng thái kết nối và hoạt động của module và các thiết bị DP Slave.

Lưu và sao lưu dự án:

• Lưu dự án TIA Portal thường xuyên.
• Tạo bản sao lưu dự án để đề phòng mất mát dữ liệu.

5. Cách Lập Trình Sản Phẩm 6GK7242-7KX31-0XE0

Việc lập trình cho 6GK7242-7KX31-0XE0 được thực hiện thông qua phần mềm TIA Portal, sử dụng các khối hàm chức năng (Function Blocks) chuyên dụng cho truyền thông PROFIBUS DP. Dưới đây là hướng dẫn cơ bản:

Sử dụng khối hàm “DP_SEND” và “DP_RECV”:

• Khối hàm “DP_SEND” dùng để gửi dữ liệu từ PLC đến thiết bị DP Slave.
• Khối hàm “DP_RECV” dùng để nhận dữ liệu từ thiết bị DP Slave về PLC.
• Các khối hàm này được tìm thấy trong thư viện “Instructions” -> “Communication” -> “PROFIBUS DP” -> “CM 1242-5”.

Cấu hình tham số cho các khối hàm:

• REQ: Tín hiệu kích hoạt khối hàm.
• ID: Địa chỉ phần cứng của module CM 1242-5.
• LADDR: Địa chỉ logic của thiết bị DP Slave.
• SEND/RECEIVE: Con trỏ trỏ đến vùng nhớ chứa dữ liệu gửi đi/nhận về.
• DONE/ERROR/STATUS: Các tín hiệu đầu ra báo trạng thái hoạt động của khối hàm.

Ví dụ lập trình:

Để gửi một giá trị số nguyên (INT) đến địa chỉ 10 của thiết bị DP Slave có địa chỉ PROFIBUS là 2, ta sử dụng khối hàm “DP_SEND” với các tham số:

• REQ: M0.0 (một bit nhớ)
• ID: 256 (địa chỉ phần cứng mặc định của CM 1242-5)
• LADDR: 2
• SEND: P#DB1.DBX0.0 INT (con trỏ trỏ đến vùng nhớ DB1, byte 0, kiểu INT)

Để nhận một giá trị số thực (REAL) từ địa chỉ 20 của thiết bị DP Slave có địa chỉ PROFIBUS là 3, ta sử dụng khối hàm “DP_RECV” với các tham số:

• REQ: M0.1
• ID: 256
• LADDR: 3
• RECEIVE: P#DB2.DBD0.0 REAL (con trỏ trỏ đến vùng nhớ DB2, double word 0, kiểu REAL)

Sử dụng các khối hàm chẩn đoán:

• Khối hàm “DP_DIAG” dùng để lấy thông tin chẩn đoán trạng thái của module và mạng PROFIBUS.
• Khối hàm này giúp phát hiện và xử lý lỗi truyền thông.

Lập trình theo chu kỳ: Sử dụng các timer hoặc clock memory để thực hiện việc gửi/nhận dữ liệu theo chu kỳ, đảm bảo cập nhật dữ liệu liên tục.

Xử lý lỗi truyền thông:

• Kiểm tra các bit “ERROR” và “STATUS” của các khối hàm để phát hiện lỗi.
• Viết chương trình xử lý lỗi tương ứng, ví dụ như thử gửi lại dữ liệu, cảnh báo lỗi, hoặc dừng hệ thống.

Tối ưu hóa chương trình:

• Sử dụng các cấu trúc dữ liệu (UDT) để tổ chức dữ liệu truyền thông một cách khoa học.
• Sử dụng các khối hàm FC/FB để viết các chương trình con, giúp chương trình gọn gàng và dễ bảo trì.

Mô phỏng chương trình: Sử dụng chức năng “Simulation” trong TIA Portal để mô phỏng và kiểm tra chương trình trước khi tải xuống PLC.

Gỡ lỗi chương trình: Sử dụng chức năng “Online & diagnostics” để theo dõi giá trị các biến, trạng thái các khối hàm, và phát hiện lỗi trong quá trình chạy thử.

Tài liệu tham khảo: Tham khảo tài liệu hướng dẫn sử dụng của Siemens về module CM 1242-5 và lập trình PROFIBUS DP trong TIA Portal để có thêm thông tin chi tiết.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6GK7242-7KX31-0XE0

Trong quá trình sử dụng 6GK7242-7KX31-0XE0, bạn có thể gặp một số lỗi sau. Dưới đây là cách khắc phục:

Lỗi đèn LED “BF” (Bus Fault) nhấp nháy đỏ:

Nguyên nhân: Lỗi kết nối mạng PROFIBUS, cáp bị đứt, lỏng, hoặc cấu hình sai.

Khắc phục:

• Kiểm tra cáp PROFIBUS, đảm bảo kết nối chắc chắn.
• Kiểm tra điện trở đầu cuối mạng PROFIBUS (120 Ohm).
• Kiểm tra địa chỉ PROFIBUS của các thiết bị, tránh trùng lặp.
• Kiểm tra tốc độ truyền, đảm bảo các thiết bị cùng tốc độ.

Lỗi đèn LED “SF” (System Fault) sáng đỏ:

Nguyên nhân: Lỗi phần cứng module, lỗi cấu hình, hoặc lỗi chương trình.

Khắc phục:

• Kiểm tra nguồn cấp cho module.
• Tải lại chương trình xuống PLC.
• Kiểm tra cấu hình module trong TIA Portal.
• Thay thế module nếu cần.

Lỗi không truyền thông được với thiết bị DP Slave:

Nguyên nhân: Sai địa chỉ, sai cấu hình, lỗi thiết bị DP Slave.

Khắc phục:

• Kiểm tra địa chỉ PROFIBUS của thiết bị DP Slave.
• Kiểm tra cấu hình I/O của thiết bị DP Slave trong TIA Portal.
• Kiểm tra trạng thái hoạt động của thiết bị DP Slave.

Lỗi dữ liệu truyền không chính xác:

Nguyên nhân: Nhiễu điện từ, cáp kém chất lượng, lỗi chương trình.

Khắc phục:

• Sử dụng cáp PROFIBUS chống nhiễu.
• Đi dây cáp PROFIBUS cách xa các nguồn gây nhiễu.
• Kiểm tra chương trình, đảm bảo xử lý dữ liệu đúng.

Lỗi không kết nối được với TIA Portal:

Nguyên nhân: Sai địa chỉ IP, lỗi driver, xung đột phần mềm.

Khắc phục:

• Kiểm tra địa chỉ IP của máy tính và PLC.
• Cài đặt driver cho card mạng.
• Tắt các phần mềm tường lửa hoặc diệt virus.

Module bị nóng quá mức:

Nguyên nhân: Quá tải, thông gió kém, nhiệt độ môi trường cao.

Khắc phục:

• Giảm tải cho module bằng cách giảm số lượng thiết bị kết nối hoặc giảm tần suất truyền thông.
• Cải thiện thông gió cho tủ điện.
• Lắp đặt thêm quạt tản nhiệt.

Lỗi “Configuration error”:

Nguyên nhân: Cấu hình module không khớp với cấu hình thực tế của mạng PROFIBUS.

Khắc phục:

• Kiểm tra lại cấu hình module trong TIA Portal, đảm bảo khớp với số lượng, địa chỉ, và kiểu dữ liệu của các thiết bị DP Slave.
• Sử dụng chức năng “Detect” trong TIA Portal để tự động phát hiện cấu hình mạng.

Lỗi “Data exchange error”:

Nguyên nhân: Lỗi truyền thông tạm thời, nhiễu, hoặc mất kết nối với thiết bị DP Slave.

Khắc phục:

• Kiểm tra các kết nối, cáp, và nguồn cấp.
• Khởi động lại module và thiết bị DP Slave.
• Sử dụng các khối hàm chẩn đoán để xác định nguyên nhân lỗi.

Lỗi “Parameter assignment error”:

Nguyên nhân: Tham số cấu hình cho module không hợp lệ.

Khắc phục:

• Kiểm tra lại các tham số cấu hình, đảm bảo nằm trong phạm vi cho phép.
• Tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết về các tham số cấu hình.

Lỗi “Module not found”:

Nguyên nhân: Module không được nhận diện bởi PLC hoặc phần mềm TIA Portal.

Khắc phục:

• Kiểm tra kết nối giữa module và PLC.
• Đảm bảo module được cấp nguồn.
• Cập nhật phiên bản TIA Portal và firmware cho PLC.

7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn Về 6GK7242-7KX31-0XE0

6GK7242-7KX31-0XE0 là giải pháp hoàn hảo cho hệ thống tự động hóa của bạn. Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất. Với đội ngũ kỹ sư giàu kinh nghiệm, tận tâm, thanhthienphu.vn cam kết mang đến cho bạn sản phẩm chính hãng, chất lượng cao, giá cả cạnh tranh cùng dịch vụ hậu mãi chu đáo.

Lợi ích khi chọn thanhthienphu.vn:

• Sản phẩm chính hãng Siemens: Cam kết cung cấp sản phẩm chính hãng, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất cho khách hàng.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu về sản phẩm và ứng dụng, sẵn sàng tư vấn giải pháp phù hợp nhất với nhu cầu của bạn.
• Hỗ trợ kỹ thuật 24/7: Sẵn sàng hỗ trợ kỹ thuật mọi lúc, mọi nơi, đảm bảo hệ thống của bạn hoạt động ổn định.
• Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo tiến độ dự án.
• Bảo hành uy tín: Chế độ bảo hành chính hãng, nhanh chóng, chuyên nghiệp.

Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn để sở hữu module truyền thông 6GK7242-7KX31-0XE0 và nâng tầm hệ thống tự động hóa của bạn!

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn
• Hotline: 08.12.77.88.99

Thanh Thiên Phú – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
