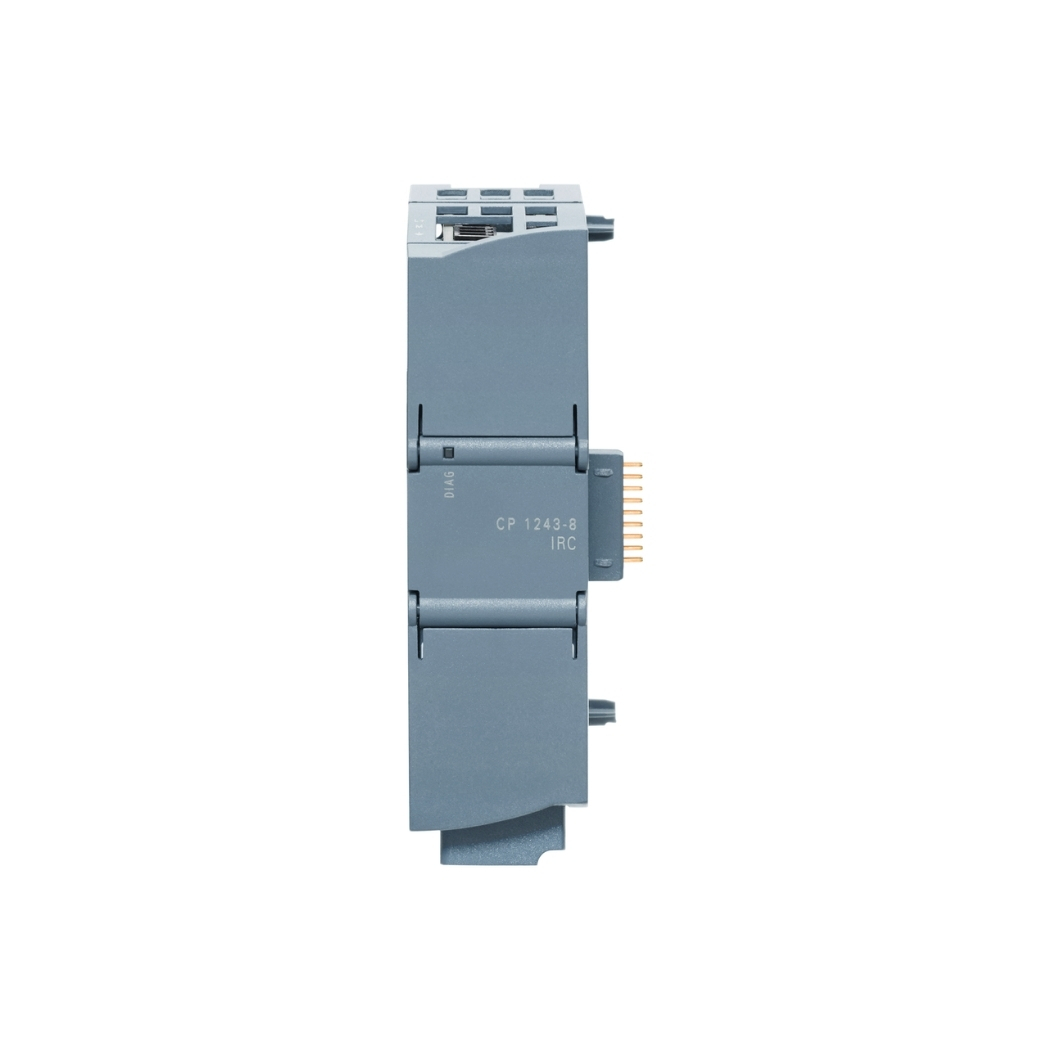

6GK7243-8RX30-0XE0 – Module S7-1200 CP 1243-8 IRC Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

6GK7243-8RX30-0XE0 Module CP 1243-8 IRC S7-1200, giải pháp truyền thông từ xa mạnh mẽ, mở ra kỷ nguyên kết nối và điều khiển hệ thống tự động hóa của bạn một cách linh hoạt, an toàn và hiệu quả chưa từng có.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp thiết bị, mà còn trao cho bạn chìa khóa để nâng tầm hiệu suất, tối ưu chi phí và chinh phục những đỉnh cao mới trong sản xuất và vận hành.

1. Cấu tạo sản phẩm 6GK7243-8RX30-0XE0

Module CP 1243-8 IRC S7-1200 không chỉ là một thiết bị phần cứng đơn thuần, mà còn là một “bộ não” thông minh với sự kết hợp tinh tế giữa phần cứng và phần mềm, mang đến khả năng vận hành mạnh mẽ và linh hoạt.

Phần cứng:

• Bộ xử lý: Được trang bị bộ vi xử lý hiệu năng cao, đảm bảo khả năng xử lý dữ liệu nhanh chóng và chính xác.
• Bộ nhớ: Bộ nhớ dung lượng lớn cho phép lưu trữ cấu hình, dữ liệu và chương trình ứng dụng.
• Cổng giao tiếp: Tích hợp các cổng giao tiếp đa dạng như Ethernet (RJ45) để kết nối mạng LAN/WAN, cổng SMA để kết nối ăng-ten di động, và khe cắm SIM để sử dụng dịch vụ mạng di động.
• Vỏ bảo vệ: Thiết kế chắc chắn với vỏ bảo vệ đạt tiêu chuẩn IP20, chống bụi và các tác động từ môi trường bên ngoài.

Phần mềm:

• Hệ điều hành: Sử dụng hệ điều hành thời gian thực (RTOS) đảm bảo độ tin cậy và khả năng phản hồi nhanh.
• Giao thức truyền thông: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như SINAUT ST7, DNP3, IEC 60870-5-104, giúp dễ dàng tích hợp vào các hệ thống SCADA, DCS hiện có.
• Công cụ cấu hình: Cung cấp các công cụ cấu hình trực quan, dễ sử dụng, giúp người dùng dễ dàng cài đặt và tùy chỉnh các thông số.
• Tính năng bảo mật: Tích hợp các tính năng bảo mật tiên tiến như tường lửa (firewall), VPN, mã hóa dữ liệu, đảm bảo an toàn cho dữ liệu truyền thông.

2. Các tính năng chính của 6GK7243-8RX30-0XE0

Module CP 1243-8 IRC S7-1200 không chỉ là một thiết bị kết nối thông thường, mà còn là một “vũ khí bí mật” với hàng loạt tính năng ưu việt, giúp bạn “làm chủ” hệ thống của mình:

• Kết nối từ xa linh hoạt: Hỗ trợ cả kết nối mạng di động (GSM/GPRS/UMTS/LTE) và Ethernet, cho phép bạn giám sát và điều khiển hệ thống từ bất kỳ đâu, bất kỳ lúc nào.
• Truyền thông an toàn, bảo mật: Tích hợp các tính năng bảo mật tiên tiến như tường lửa, VPN (Virtual Private Network), mã hóa dữ liệu, giúp bảo vệ hệ thống của bạn khỏi các mối đe dọa an ninh mạng.
• Hỗ trợ nhiều giao thức truyền thông: Tương thích với các giao thức truyền thông công nghiệp phổ biến như SINAUT ST7, DNP3, IEC 60870-5-104, giúp bạn dễ dàng tích hợp module vào các hệ thống SCADA, DCS hiện có.
• Cấu hình và lập trình dễ dàng: Sử dụng phần mềm STEP 7 (TIA Portal) quen thuộc của Siemens, giúp bạn tiết kiệm thời gian và công sức trong việc cấu hình và lập trình module.
• Chẩn đoán lỗi từ xa: Cho phép bạn theo dõi trạng thái hoạt động của module, phát hiện và xử lý các sự cố từ xa, giảm thiểu thời gian dừng máy và chi phí bảo trì.

3. Hướng dẫn kết nối 6GK7243-8RX30-0XE0 với phần mềm

Để “khai phá” sức mạnh của 6GK7243-8RX30-0XE0, việc kết nối module với phần mềm là bước đầu tiên và vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn chi tiết từng bước:

Bước 1: Chuẩn bị

Phần cứng:

• Module 6GK7243-8RX30-0XE0
• Bộ lập trình PLC S7-1200 (nếu cần)
• Cáp Ethernet (RJ45)
• Ăng-ten di động (nếu sử dụng kết nối di động)
• SIM card (nếu sử dụng kết nối di động)
• Nguồn cấp 24 V DC

Phần mềm:

• STEP 7 (TIA Portal) phiên bản V13 SP1 trở lên (hoặc phiên bản tương thích)
• Driver cho module CP 1243-8 IRC (có thể tải về từ trang web của Siemens)

Bước 2: Kết nối phần cứng

• Gắn module CP 1243-8 vào PLC S7-1200 (nếu có) hoặc lắp đặt riêng lẻ trên DIN rail.
• Kết nối cáp Ethernet từ cổng RJ45 của module đến máy tính hoặc switch mạng.
• Kết nối ăng-ten di động vào cổng SMA của module (nếu sử dụng kết nối di động).
• Lắp SIM card vào khe cắm SIM của module (nếu sử dụng kết nối di động).
• Cấp nguồn 24 V DC cho module.

Bước 3: Cài đặt Driver

Tải driver cho module từ trang web của Siemens và cài đặt trên máy tính.

Bước 4: Cấu hình kết nối trong TIA Portal

Mở phần mềm TIA Portal và tạo một project mới (hoặc mở project hiện có).

Thêm module CP 1243-8 vào cấu hình phần cứng của project.

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn “Communications processors” -> “CP 1243-8 IRC” -> chọn đúng mã sản phẩm 6GK7243-8RX30-0XE0.

Cấu hình địa chỉ IP cho module (nếu sử dụng kết nối Ethernet).

• Trong cửa sổ “Device configuration”, chọn module CP 1243-8.
• Trong tab “Properties”, chọn “Ethernet addresses” và nhập địa chỉ IP, subnet mask, gateway phù hợp với mạng của bạn.

Cấu hình thông số kết nối di động (nếu sử dụng kết nối di động).

• Trong tab “Properties”, chọn “Mobile radio”.
• Nhập các thông số APN, username, password của nhà mạng bạn sử dụng.

Bước 5: Kiểm tra kết nối

• Download cấu hình xuống module.
• Kiểm tra trạng thái kết nối trên đèn LED của module.
• Sử dụng công cụ “Online & diagnostics” trong TIA Portal để kiểm tra kết nối và trạng thái hoạt động của module.

4. Cách lập trình 6GK7243-8RX30-0XE0

Sau khi kết nối thành công, bạn có thể “thỏa sức sáng tạo” với 6GK7243-8RX30-0XE0 bằng cách lập trình các chức năng theo nhu cầu của mình. thanhthienphu.vn sẽ cung cấp cho bạn những kiến thức cơ bản và ví dụ minh họa:

Ngôn ngữ lập trình:

Sử dụng ngôn ngữ lập trình LAD (Ladder Diagram), FBD (Function Block Diagram) hoặc SCL (Structured Control Language) trong TIA Portal.

Các khối chức năng (Function Blocks):

TIA Portal cung cấp sẵn các khối chức năng để bạn dễ dàng thực hiện các tác vụ như:

• Gửi/nhận SMS: Sử dụng khối “TSEND_C” và “TRCV_C” để gửi và nhận tin nhắn SMS.
• Gửi/nhận email: Sử dụng khối “TMAIL_C” để gửi email.
• Truyền dữ liệu qua giao thức TCP/IP: Sử dụng khối “TSEND_C” và “TRCV_C” với giao thức TCP.
• Truyền dữ liệu qua giao thức UDP: Sử dụng khối “TUSEND_C” và “TURCV_C” với giao thức UDP.
• Truyền dữ liệu qua giao thức Modbus TCP: Sử dụng khối “MB_CLIENT” hoặc “MB_SERVER”.
• Truyền dữ liệu qua giao thức SINAUT ST7: Sử dụng khối “ST7_SEND” và “ST7_RCV”.
• Truyền dữ liệu qua giao thức DNP3: Sử dụng khối “DNP3_SEND” và “DNP3_RCV”.
• Truyền dữ liệu qua giao thức IEC 60870-5-104: Sử dụng khối “IEC104_SEND” và “IEC104_RCV”.

Ví dụ:

Giám sát nhiệt độ và gửi cảnh báo qua SMS:

1. Đọc giá trị nhiệt độ từ cảm biến.
2. So sánh giá trị nhiệt độ với ngưỡng cảnh báo.
3. Nếu nhiệt độ vượt ngưỡng, sử dụng khối “TSEND_C” để gửi tin nhắn SMS cảnh báo đến số điện thoại đã cài đặt.

Điều khiển bơm từ xa qua web server:

1. Tạo một web server trên PLC S7-1200.
2. Thiết kế giao diện điều khiển bơm trên web server.
3. Khi người dùng nhấn nút điều khiển trên web server, sử dụng khối “TSEND_C” để gửi lệnh điều khiển đến module CP 1243-8.
4. Module CP 1243-8 nhận lệnh và điều khiển bơm.

5. Khắc phục một số lỗi thường gặp khi sử dụng 6GK7243-8RX30-0XE0

Trong quá trình sử dụng 6GK7243-8RX30-0XE0, bạn có thể gặp phải một số lỗi. thanhthienphu.vn sẽ chia sẻ “bí kíp” để bạn nhanh chóng khắc phục:

Lỗi không kết nối được mạng:

Nguyên nhân:

• Cáp Ethernet bị lỏng hoặc hỏng.
• Địa chỉ IP cấu hình sai.
• Cấu hình tường lửa chặn kết nối.
• Không có tín hiệu mạng di động (nếu sử dụng kết nối di động).
• SIM card bị lỗi hoặc hết tiền (nếu sử dụng kết nối di động).

Cách khắc phục:

• Kiểm tra cáp Ethernet và đảm bảo kết nối chắc chắn.
• Kiểm tra lại địa chỉ IP, subnet mask, gateway và đảm bảo cấu hình đúng.
• Kiểm tra cấu hình tường lửa và đảm bảo cho phép kết nối.
• Kiểm tra tín hiệu mạng di động và đảm bảo ăng-ten được kết nối đúng cách (nếu sử dụng kết nối di động).
• Kiểm tra SIM card và đảm bảo còn tiền trong tài khoản (nếu sử dụng kết nối di động).

Lỗi không gửi/nhận được dữ liệu:

Nguyên nhân:

• Cấu hình giao thức truyền thông không đúng.
• Lỗi lập trình.
• Lỗi phần cứng.

Cách khắc phục:

• Kiểm tra lại cấu hình giao thức truyền thông và đảm bảo các thông số được cài đặt đúng.
• Kiểm tra lại chương trình và đảm bảo không có lỗi logic.
• Kiểm tra phần cứng của module và đảm bảo hoạt động bình thường.

Lỗi không nhận được tin nhắn SMS/email:

Nguyên nhân

• Số điện thoại/địa chỉ email cấu hình sai.
• Lỗi mạng di động/Internet.
• Hộp thư đến đầy (đối với email).

Cách khắc phục:

• Kiểm tra lại số điện thoại/địa chỉ email và đảm bảo cấu hình đúng.
• Kiểm tra kết nối mạng di động/Internet và đảm bảo ổn định.
• Kiểm tra hộp thư đến và đảm bảo còn dung lượng (đối với email).
