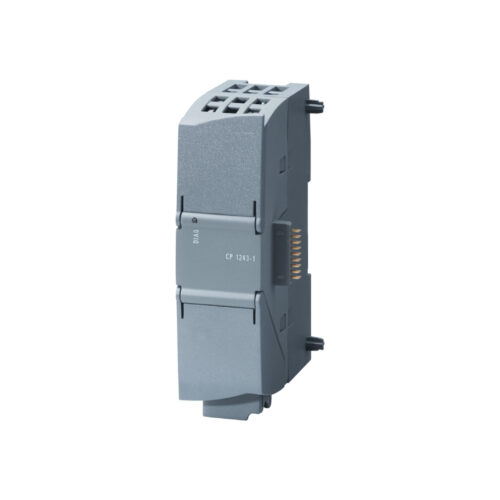

6GK7243-1BX30-0XE0 Module CP 1243-1 S7-1200, giải pháp truyền thông mạnh mẽ cho hệ thống tự động hóa của bạn, mở ra kỷ nguyên kết nối và kiểm soát vượt trội.
Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chính hãng, chất lượng cao, giúp nâng tầm hiệu suất và tối ưu hóa quy trình sản xuất.
1. Thông Tin Chi Tiết Về Sản Phẩm 6GK7243-1BX30-0XE0
| Đặc Điểm | Chi Tiết |
|---|---|
| Tên sản phẩm | Module CP 1243-1 S7-1200 |
| Mã sản phẩm | 6GK7243-1BX30-0XE0 |
| Hãng sản xuất | Siemens |
| Loại sản phẩm | Module truyền thông |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Giao thức truyền thông | TCP/IP, ISO on TCP, UDP, S7 communication, Modbus TCP |
| Cổng giao tiếp | 1 x RJ45 (Ethernet) |
| Tốc độ truyền | 10/100 Mbit/s |
| Số lượng kết nối tối đa | 16 |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | 0.15 A |
| Nhiệt độ hoạt động | -40 °C đến +70 °C |
| Kích thước | 70 mm x 100 mm x 75 mm (Rộng x Cao x Sâu) |
| Trọng lượng | 0.2 kg |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus, FM, RoHS |
| Bảo hành | 12 tháng |
| Giá bán dự kiến | Liên hệ |
2. Cấu Tạo Sản Phẩm 6GK7243-1BX30-0XE0
Module CP 1243-1 được thiết kế với sự tỉ mỉ và tinh tế, đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Vỏ ngoài của sản phẩm được làm từ chất liệu nhựa cao cấp, có khả năng chống va đập, chống bụi và chống ẩm. Kích thước nhỏ gọn (70mm x 100mm x 75mm) giúp tiết kiệm không gian lắp đặt trong tủ điện.
Bên trong, module được trang bị bộ vi xử lý mạnh mẽ, bộ nhớ RAM và Flash đủ lớn để xử lý các tác vụ truyền thông phức tạp. Cổng RJ45 hỗ trợ kết nối Ethernet tốc độ cao (10/100 Mbit/s), đảm bảo truyền tải dữ liệu nhanh chóng và ổn định. Các đèn LED trạng thái giúp người dùng dễ dàng theo dõi tình trạng hoạt động của module.
3. Các Tính Năng Chính Của Sản Phẩm 6GK7243-1BX30-0XE0
- Hỗ trợ đa giao thức truyền thông: CP 1243-1 hỗ trợ nhiều giao thức truyền thông phổ biến như TCP/IP, ISO on TCP, UDP, S7 communication, Modbus TCP, giúp dễ dàng tích hợp với các thiết bị và hệ thống khác nhau.
- Bảo mật cao: Sản phẩm được tích hợp các tính năng bảo mật như tường lửa (firewall), VPN (Virtual Private Network) và mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
- Kết nối từ xa: CP 1243-1 cho phép người dùng truy cập và điều khiển hệ thống PLC S7-1200 từ xa thông qua mạng Internet, giúp tiết kiệm thời gian và chi phí di chuyển.
- Tích hợp Web server: Module được tích hợp sẵn Web server, cho phép người dùng cấu hình và giám sát trạng thái hoạt động của module thông qua trình duyệt web.
- Dễ dàng cấu hình và lập trình: CP 1243-1 được cấu hình và lập trình thông qua phần mềm TIA Portal quen thuộc của Siemens, giúp người dùng dễ dàng làm quen và sử dụng.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm TIA Portal
Chuẩn bị:
- Module CP 1243-1 (6GK7243-1BX30-0XE0)
- PLC S7-1200
- Cáp Ethernet
- Máy tính cài đặt phần mềm TIA Portal (phiên bản V13 SP1 trở lên)
Kết nối phần cứng:
- Gắn module CP 1243-1 vào rack của PLC S7-1200.
- Kết nối cáp Ethernet từ cổng RJ45 của module CP 1243-1 đến cổng Ethernet của máy tính hoặc switch mạng.
- Cấp nguồn 24V DC cho module và PLC.
Cấu hình trong TIA Portal:
- Mở phần mềm TIA Portal.
- Tạo một project mới hoặc mở project hiện có.
- Thêm PLC S7-1200 vào project.
- Thêm module CP 1243-1 vào cấu hình phần cứng của PLC.
- Cấu hình địa chỉ IP, subnet mask và gateway cho module CP 1243-1.
- Thiết lập các thông số truyền thông (giao thức, tốc độ,…)
- Tải cấu hình xuống PLC.
5. Cách Lập Trình Sản Phẩm 6GK7243-1BX30-0XE0
Việc lập trình cho module CP 1243-1 được thực hiện thông qua các khối hàm (function blocks) trong TIA Portal. Các khối hàm này cung cấp các chức năng như:
- Thiết lập kết nối truyền thông
- Gửi và nhận dữ liệu
- Quản lý kết nối
- Xử lý lỗi
Siemens cung cấp thư viện các khối hàm truyền thông (Communication blocks) sẵn có trong TIA Portal, giúp người dùng dễ dàng lập trình mà không cần phải viết code từ đầu. Bạn chỉ cần kéo thả các khối hàm vào chương trình, cấu hình các thông số và kết nối chúng với các biến trong chương trình PLC.
Ví dụ:
Để gửi dữ liệu từ PLC S7-1200 đến một thiết bị khác thông qua giao thức TCP/IP, bạn có thể sử dụng khối hàm “TSEND_C”. Khối hàm này có các đầu vào như:
- REQ: Kích hoạt gửi dữ liệu
- ID: ID kết nối
- LEN: Độ dài dữ liệu cần gửi
- DATA: Vùng nhớ chứa dữ liệu cần gửi
Bạn chỉ cần gán giá trị cho các đầu vào này và kích hoạt khối hàm “TSEND_C” để thực hiện việc gửi dữ liệu.
6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6GK7243-1BX30-0XE0
| Lỗi | Nguyên Nhân | Giải Pháp |
|---|---|---|
| Không thể kết nối với module | Cáp Ethernet bị lỏng hoặc hỏng, địa chỉ IP cấu hình sai, tường lửa chặn kết nối. | Kiểm tra cáp Ethernet, đảm bảo địa chỉ IP được cấu hình đúng, kiểm tra cài đặt tường lửa. |
| Mất kết nối liên tục | Nhiễu điện từ, nguồn cấp không ổn định. | Sử dụng cáp chống nhiễu, kiểm tra nguồn cấp, đảm bảo nguồn cấp ổn định. |
| Không thể gửi/nhận dữ liệu | Cấu hình truyền thông sai, lỗi lập trình. | Kiểm tra lại cấu hình truyền thông (giao thức, tốc độ,…), kiểm tra lại chương trình PLC. |
| Đèn LED trạng thái báo lỗi | Lỗi phần cứng, lỗi cấu hình. | Tham khảo tài liệu hướng dẫn sử dụng của Siemens để xác định mã lỗi và cách khắc phục. Nếu lỗi phần cứng, liên hệ với thanhthienphu.vn (Hotline: 08.12.77.88.99) để được hỗ trợ bảo hành. |
| Không thể truy cập Web server của module | Địa chỉ IP của module không đúng, trình duyệt web không hỗ trợ. | Kiểm tra lại địa chỉ IP của module, thử sử dụng trình duyệt web khác (Chrome, Firefox,…). |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng nâng tầm hệ thống tự động hóa của mình với 6GK7243-1BX30-0XE0 Module CP 1243-1 S7-1200? Hãy để thanhthienphu.vn đồng hành cùng bạn!
Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao, mà còn mang đến cho bạn:
- Dịch vụ tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn, giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi cam kết hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm, từ cài đặt, cấu hình đến khắc phục sự cố.
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho bạn mức giá tốt nhất trên thị trường.
- Chính sách bảo hành uy tín Bảo hành 12 tháng, hỗ trợ đổi mới sản phẩm khi có lỗi.
Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt!
Thông tin liên hệ:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa!
