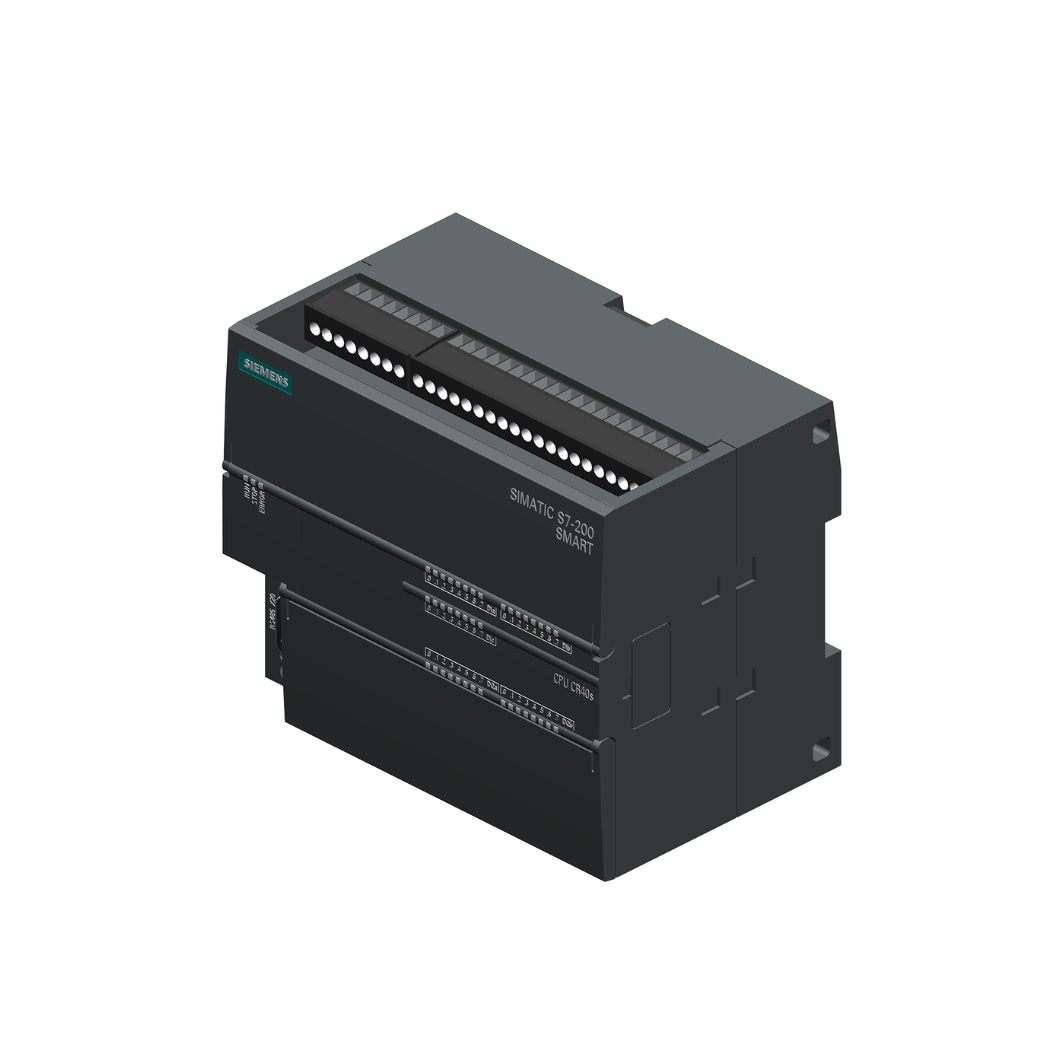

6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART

6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART, bộ điều khiển logic lập trình (PLC) mạnh mẽ từ Siemens, là giải pháp lý tưởng cho các ứng dụng tự động hóa vừa và nhỏ. Thiết bị này mang đến hiệu suất vượt trội, khả năng kết nối linh hoạt và lập trình dễ dàng, giúp nâng cao năng suất và giảm thiểu chi phí cho doanh nghiệp của bạn.

1. Thông tin chi tiết về sản phẩm 6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART

2. Cấu tạo sản phẩm 6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART –

Sản phẩm được thiết kế với triết lý tối giản nhưng vẫn đảm bảo đầy đủ các thành phần cần thiết để đáp ứng mọi yêu cầu của các kỹ sư điện và nhà quản lý kỹ thuật. Cấu tạo của CPU ST30 bao gồm các bộ phận chính sau đây, được sắp xếp một cách khoa học và tối ưu:

• Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có độ bền cao, chống va đập và chịu được nhiệt độ khắc nghiệt của môi trường công nghiệp. Vỏ bảo vệ không chỉ bảo vệ các linh kiện bên trong mà còn mang lại vẻ ngoài chuyên nghiệp và hiện đại cho sản phẩm.
• Các đầu nối I/O: Được bố trí hợp lý ở mặt trước và mặt dưới của CPU, bao gồm các đầu vào số (DI), đầu ra số (DO), và đầu vào tương tự (AI). Các đầu nối này được thiết kế chắc chắn, dễ dàng kết nối với các thiết bị ngoại vi như cảm biến, nút nhấn, đèn báo, van, động cơ…
• Cổng truyền thông: Bao gồm cổng Ethernet (RJ45) và cổng RS485, được đặt ở mặt trước của CPU. Các cổng này cho phép CPU ST30 kết nối với mạng công nghiệp, máy tính, màn hình HMI và các thiết bị khác, tạo thành một hệ thống điều khiển tự động hóa hoàn chỉnh.
• Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ chương trình và lưu trữ dữ liệu. Thẻ nhớ giúp tăng tính linh hoạt cho CPU ST30, đặc biệt trong các ứng dụng đòi hỏi bộ nhớ lớn.
• Đèn LED trạng thái: Hiển thị trạng thái hoạt động của CPU, các cổng I/O và các lỗi hệ thống. Đèn LED giúp người dùng dễ dàng theo dõi và chẩn đoán tình trạng của CPU.
• Bộ vi xử lý (CPU): Là “bộ não” của PLC, thực hiện các phép toán logic, xử lý dữ liệu và điều khiển các hoạt động của hệ thống. Bộ vi xử lý mạnh mẽ của CPU ST30 đảm bảo hiệu suất cao và khả năng xử lý nhanh chóng.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu, biến và các thông số khác). Bộ nhớ của CPU ST30 đủ lớn để đáp ứng các ứng dụng tự động hóa vừa và nhỏ.
• Mạch nguồn: Cung cấp điện áp ổn định cho CPU và các mô-đun mở rộng. Mạch nguồn được thiết kế để bảo vệ CPU khỏi các sự cố về điện áp, đảm bảo hoạt động liên tục và bền bỉ.
• Các linh kiện điện tử khác: Bao gồm các tụ điện, điện trở, IC… được bố trí trên bo mạch chủ, đảm bảo hoạt động ổn định và chính xác của CPU.

3. Các tính năng chính của sản phẩm 6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART

CPU ST30 không chỉ là một bộ điều khiển PLC thông thường, mà còn là một giải pháp tự động hóa toàn diện với nhiều tính năng vượt trội, giúp các kỹ sư và nhà quản lý kỹ thuật giải quyết các bài toán điều khiển phức tạp một cách dễ dàng và hiệu quả:

• Hiệu suất xử lý cao: Nhờ bộ vi xử lý mạnh mẽ và bộ nhớ lớn, CPU ST30 có khả năng xử lý các chương trình điều khiển phức tạp một cách nhanh chóng và chính xác. Điều này giúp giảm thiểu thời gian chu kỳ, tăng năng suất và cải thiện hiệu quả hoạt động của hệ thống.
• Khả năng kết nối đa dạng: Với cổng Ethernet (PROFINET) và cổng RS485 (Modbus RTU), CPU ST30 có thể kết nối với nhiều loại thiết bị khác nhau như biến tần, màn hình HMI, máy tính, và các PLC khác. Khả năng kết nối đa dạng giúp tạo ra một hệ thống điều khiển tự động hóa linh hoạt và dễ dàng mở rộng.
• Lập trình dễ dàng: Phần mềm STEP 7-Micro/WIN SMART cung cấp một giao diện lập trình trực quan, thân thiện với người dùng, hỗ trợ nhiều ngôn ngữ lập trình như Ladder Logic (LAD), Function Block Diagram (FBD), và Statement List (STL). Người dùng có thể dễ dàng tạo, chỉnh sửa và gỡ lỗi chương trình điều khiển, ngay cả khi không có nhiều kinh nghiệm lập trình.
• Tích hợp sẵn các hàm chức năng: CPU ST30 tích hợp sẵn nhiều hàm chức năng tiện ích như bộ đếm tốc độ cao (HSC), bộ phát xung (PWM), điều khiển PID, và các hàm toán học. Các hàm chức năng này giúp đơn giản hóa quá trình lập trình và giảm thiểu thời gian phát triển ứng dụng.
• Khả năng mở rộng linh hoạt: CPU ST30 có thể mở rộng lên đến 6 mô-đun mở rộng, cho phép tăng số lượng I/O, thêm các chức năng đặc biệt như giao tiếp truyền thông, đo lường nhiệt độ, hoặc điều khiển động cơ bước. Khả năng mở rộng linh hoạt giúp CPU ST30 đáp ứng được nhiều yêu cầu ứng dụng khác nhau.
• Tính năng bảo mật: CPU ST30 hỗ trợ các tính năng bảo mật như bảo vệ chương trình bằng mật khẩu, ngăn chặn truy cập trái phép và bảo vệ dữ liệu. Tính năng bảo mật giúp bảo vệ hệ thống khỏi các nguy cơ tấn công mạng và đảm bảo an toàn cho dữ liệu quan trọng.
• Tính năng chẩn đoán lỗi: CPU ST30 tích hợp các tính năng chẩn đoán lỗi thông minh, giúp người dùng nhanh chóng xác định và khắc phục các sự cố hệ thống. Tính năng này giúp giảm thiểu thời gian chết và tăng tính sẵn sàng của hệ thống.
• Hỗ trợ từ xa: Với khả năng kết nối mạng, CPU ST30 cho phép người dùng truy cập và điều khiển hệ thống từ xa thông qua máy tính hoặc thiết bị di động. Tính năng này giúp tiết kiệm thời gian và chi phí bảo trì, đồng thời tăng tính linh hoạt trong quản lý hệ thống.

4. Hướng dẫn kết nối sản phẩm 6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART với phần mềm

Để khai thác tối đa tiềm năng của CPU ST30, việc kết nối với phần mềm lập trình STEP 7-Micro/WIN SMART là bước quan trọng đầu tiên. Dưới đây là hướng dẫn chi tiết từng bước, giúp các kỹ sư và kỹ thuật viên dễ dàng thực hiện:

Chuẩn bị:

Phần cứng:

• CPU 6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART
• Máy tính (PC/Laptop) có cổng Ethernet
• Cáp Ethernet (RJ45)
• Nguồn cấp 24VDC

Phần mềm:

• STEP 7-Micro/WIN SMART (có thể tải về từ trang web của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ)
• Driver cho card mạng Ethernet (nếu cần)

Kết nối phần cứng:

• Cấp nguồn 24VDC cho CPU ST30.
• Kết nối cáp Ethernet từ cổng Ethernet trên CPU ST30 đến cổng Ethernet trên máy tính.

Cài đặt phần mềm STEP 7-Micro/WIN SMART:

• Chạy file cài đặt STEP 7-Micro/WIN SMART.
• Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.

Cài đặt địa chỉ IP cho card mạng Ethernet trên máy tính:

• Mở Control Panel > Network and Internet > Network Connections.
• Click chuột phải vào card mạng Ethernet và chọn Properties.
• Chọn Internet Protocol Version 4 (TCP/IPv4) và click Properties.
• Chọn “Use the following IP address” và nhập địa chỉ IP, Subnet mask và Default gateway.
  • Ví dụ:
    • IP address: 192.168.0.2 (Địa chỉ IP của máy tính phải khác với địa chỉ IP của CPU ST30)
    • Subnet mask: 255.255.255.0
    • Default gateway: (thường để trống)
• Click OK để lưu cài đặt.

Thiết lập kết nối trong STEP 7-Micro/WIN SMART:

• Mở phần mềm STEP 7-Micro/WIN SMART.
• Tạo một project mới (File > New).
• Chọn loại CPU là S7-200 SMART > CPU ST30.
• Click vào biểu tượng “Communication” trên thanh công cụ.
• Trong cửa sổ Communication, chọn card mạng Ethernet của máy tính.
• Click vào nút “Search” để tìm kiếm CPU ST30.
• Khi CPU ST30 được tìm thấy, click vào nút “Connect”.
• Nếu kết nối thành công, trạng thái sẽ hiển thị “Online”.

5. Cách lập trình sản phẩm 6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART

Sau khi kết nối thành công với phần mềm, bạn đã sẵn sàng để lập trình cho CPU ST30. Dưới đây là hướng dẫn cơ bản về cách tạo một chương trình điều khiển đơn giản:

Tạo một chương trình mới:

• Trong cửa sổ Project, click chuột phải vào Program Block > Add New Block.
• Chọn Organization Block (OB) > OB1 (Main Program).
• Chọn ngôn ngữ lập trình (Ladder Logic, Function Block Diagram, hoặc Statement List).
• Ví dụ: Chọn Ladder Logic (LAD).

Lập trình Ladder Logic:

• Sử dụng các biểu tượng trên thanh công cụ để thêm các tiếp điểm (Contacts), cuộn dây (Coils), và các hàm chức năng (Function Blocks) vào chương trình.
• Kết nối các phần tử này lại với nhau để tạo thành mạch logic.
• Ví dụ: Tạo một mạch điều khiển động cơ đơn giản:
  • Thêm một tiếp điểm thường mở (Normally Open Contact) đại diện cho nút nhấn Start.
  • Thêm một tiếp điểm thường đóng (Normally Closed Contact) đại diện cho nút nhấn Stop.
  • Thêm một cuộn dây (Coil) đại diện cho động cơ.
  • Kết nối các phần tử này theo sơ đồ: Start — Stop — Động cơ.

Biên dịch chương trình:

• Click vào biểu tượng “Compile” trên thanh công cụ để kiểm tra lỗi chương trình.
• Nếu không có lỗi, chương trình sẽ được biên dịch thành mã máy.

Tải chương trình xuống CPU:

• Click vào biểu tượng “Download” trên thanh công cụ.
• Chọn CPU ST30 và click OK.
• Chương trình sẽ được tải xuống CPU.

Chạy chương trình:

• Chuyển CPU sang chế độ RUN bằng cách gạt công tắc trên CPU.
• Nhấn nút Start trên mạch điều khiển để khởi động động cơ.
• Nhấn nút Stop để dừng động cơ.

6. Khắc phục một số lỗi thường gặp trên 6ES7288-1ST30-0AA1 SIMATIC CPU ST30 S7-200 SMART

Trong quá trình vận hành, CPU ST30 có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi giao tiếp:

• Nguyên nhân: Cáp Ethernet bị lỏng, địa chỉ IP không đúng, driver card mạng bị lỗi.
• Khắc phục: Kiểm tra lại kết nối cáp, cài đặt lại địa chỉ IP, cập nhật driver card mạng.

Lỗi chương trình:

• Nguyên nhân: Lỗi cú pháp, lỗi logic, lỗi tràn bộ nhớ.
• Khắc phục: Kiểm tra lại chương trình, sửa lỗi, tối ưu hóa chương trình.

Lỗi phần cứng:

• Nguyên nhân: Nguồn cấp không ổn định, CPU bị hỏng, mô-đun mở rộng bị lỗi.
• Khắc phục: Kiểm tra nguồn cấp, thay thế CPU hoặc mô-đun mở rộng.

Lỗi đèn LED:

• Đèn SF (System Fault) sáng đỏ: Lỗi hệ thống nghiêm trọng, cần kiểm tra lại toàn bộ hệ thống.
• Đèn BF (Bus Fault) sáng đỏ: Lỗi giao tiếp trên mạng, kiểm tra lại kết nối mạng.
• Đèn RUN không sáng: CPU chưa được cấp nguồn hoặc chưa chuyển sang chế độ RUN.
• Đèn STOP sáng: CPU đang ở chế độ STOP, cần chuyển sang chế độ RUN để chạy chương trình.
