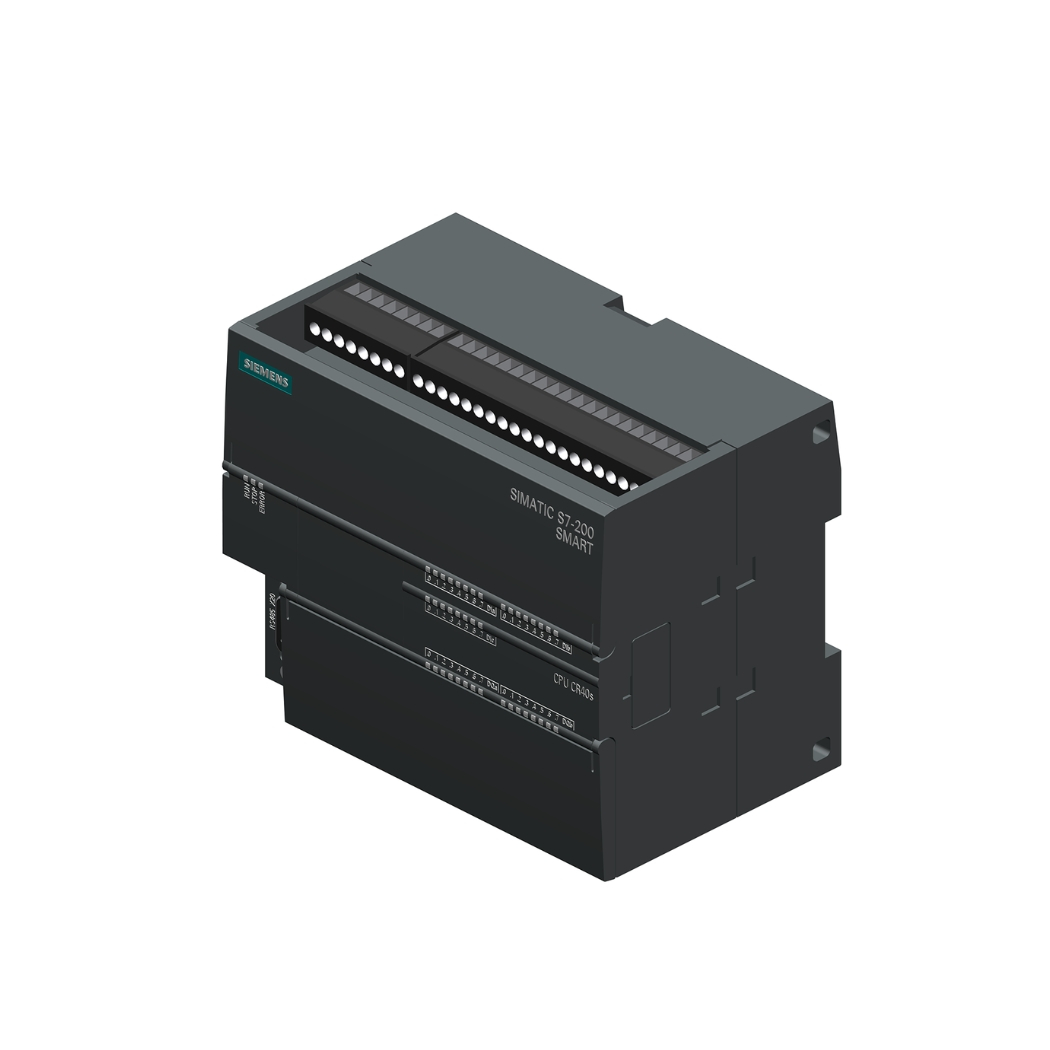

6ES7288-1CR30-0AA1 Bộ lập trình CPU CR30s S7-200 SMART

6ES7288-1CR30-0AA1 Bộ lập trình CPU CR30s S7-200 SMART là một thành viên nổi bật trong dòng sản phẩm S7-200 SMART của Siemens, được thiết kế đặc biệt để đáp ứng nhu cầu điều khiển trong các ứng dụng vừa và nhỏ.

Với khả năng xử lý mạnh mẽ, bộ nhớ chương trình lớn và tích hợp nhiều tính năng tiên tiến, CR30s là sự lựa chọn lý tưởng cho các hệ thống điều khiển tự động trong nhiều lĩnh vực công nghiệp.

1. Thông tin chi tiết về sản phẩm 6ES7288-1CR30-0AA1

2. Cấu tạo sản phẩm 6ES7288-1CR30-0AA1

CR30s được thiết kế với sự chú trọng đến từng chi tiết, đảm bảo tính thẩm mỹ và hiệu quả sử dụng:

• Vỏ ngoài: Chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Thiết kế dạng khối hộp chữ nhật, nhỏ gọn, tiết kiệm không gian lắp đặt.
• Đèn LED báo trạng thái: Hệ thống đèn LED hiển thị rõ ràng trạng thái hoạt động của CPU (RUN, STOP, ERROR), các cổng vào/ra (I/O), và cổng truyền thông, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
• Cổng kết nối: Các cổng kết nối được bố trí khoa học, dễ dàng truy cập và đấu nối dây.
• Khe cắm thẻ nhớ: Hỗ trợ thẻ nhớ Micro SD để lưu trữ chương trình, dữ liệu và firmware, thuận tiện cho việc sao lưu, phục hồi và nâng cấp.
• Nút nhấn: Nút nhấn Reset giúp khởi động lại CPU khi cần thiết.

3. Các tính năng chính của 6ES7288-1CR30-0AA1

• Hiệu suất xử lý cao: Với tốc độ xử lý lệnh chỉ 0.15 µs, CR30s đảm bảo khả năng đáp ứng nhanh chóng các yêu cầu điều khiển thời gian thực, giúp hệ thống hoạt động chính xác và hiệu quả.
• Bộ nhớ chương trình và dữ liệu lớn: Bộ nhớ chương trình 30KB và bộ nhớ dữ liệu 20KB cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu vận hành.
• Khả năng mở rộng linh hoạt: Hỗ trợ tối đa 6 module mở rộng, giúp tăng số lượng I/O, đáp ứng nhu cầu mở rộng hệ thống trong tương lai.
• Tích hợp nhiều cổng truyền thông: Cổng Ethernet và RS485 hỗ trợ các giao thức truyền thông phổ biến như PROFINET, Modbus TCP, USS, Modbus RTU, cho phép kết nối dễ dàng với các thiết bị khác như HMI, biến tần, cảm biến,…
• Hỗ trợ nhiều ngôn ngữ lập trình: Lập trình bằng các ngôn ngữ Ladder Logic (LAD), Function Block Diagram (FBD) và Statement List (STL), phù hợp với nhiều đối tượng người dùng.
• Tính năng bảo mật: Bảo vệ chương trình bằng mật khẩu, ngăn chặn truy cập trái phép.
• Chẩn đoán lỗi từ xa: Khả năng chẩn đoán lỗi từ xa thông qua phần mềm STEP 7 Micro/WIN SMART, giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.

4. Hướng dẫn kết nối 6ES7288-1CR30-0AA1

Để kết nối CR30s với máy tính và phần mềm STEP 7 Micro/WIN SMART, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7 Micro/WIN SMART.
• Cáp Ethernet (nếu kết nối qua cổng Ethernet) hoặc cáp PPI (nếu kết nối qua cổng RS485).
• Bộ lập trình CPU CR30s S7-200 SMART (6ES7288-1CR30-0AA1).
• Nguồn cấp 24V DC.

Kết nối phần cứng:

• Cấp nguồn 24V DC cho CR30s.
• Kết nối cáp Ethernet hoặc cáp PPI từ CR30s đến máy tính.

Cài đặt phần mềm (nếu chưa có):

• Tải phần mềm STEP 7 Micro/WIN SMART từ trang web của Siemens hoặc từ đĩa cài đặt đi kèm.
• Cài đặt phần mềm theo hướng dẫn.

Kết nối phần mềm với CPU:

• Mở phần mềm STEP 7 Micro/WIN SMART.
• Chọn “Communication” (hoặc biểu tượng tương ứng).
• Chọn loại kết nối (Ethernet hoặc PPI).
• Cấu hình địa chỉ IP (nếu kết nối Ethernet) hoặc cổng COM (nếu kết nối PPI).
• Nhấn “OK” để thiết lập kết nối.

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về CPU CR30s.
• Bạn có thể thực hiện các thao tác như tải chương trình, giám sát trạng thái, và chẩn đoán lỗi.

5. Cách lập trình 6ES7288-1CR30-0AA1

Việc lập trình cho CR30s được thực hiện thông qua phần mềm STEP 7 Micro/WIN SMART. Dưới đây là các bước cơ bản:

Tạo dự án mới:

• Mở phần mềm STEP 7 Micro/WIN SMART.
• Chọn “File” -> “New Project”.
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn loại CPU là “S7-200 SMART” và model là “CPU CR30s”.

Cấu hình phần cứng:

• Thêm các module mở rộng (nếu có) vào cấu hình phần cứng.
• Cấu hình địa chỉ I/O cho các module.

Viết chương trình:

• Sử dụng các khối hàm (Function Blocks), các lệnh logic, các phép toán số học,… để xây dựng chương trình điều khiển.
• Sử dụng các biến (Variables) để lưu trữ dữ liệu.
• Có thể sử dụng các ngôn ngữ lập trình LAD, FBD hoặc STL.

Biên dịch chương trình:

• Chọn “Program” -> “Compile” để kiểm tra lỗi cú pháp.

Tải chương trình xuống CPU:

• Kết nối máy tính với CPU.
• Chọn “Program” -> “Download” để tải chương trình xuống CPU.

Chạy thử và gỡ lỗi:

• Chuyển CPU sang chế độ RUN.
• Theo dõi hoạt động của chương trình thông qua các công cụ giám sát của phần mềm.
• Sửa lỗi (nếu có) và lặp lại các bước trên.

Ví dụ lập trình đơn giản:

Điều khiển một động cơ chạy/dừng bằng một nút nhấn:

• Đầu vào: Nút nhấn (I0.0)
• Đầu ra: Cuộn dây contactor (Q0.0)

Chương trình Ladder Logic (LAD):

Network 1
--| |--(I0.0)--|/|--(Q0.0)--

Giải thích:

• Khi nút nhấn I0.0 được nhấn (trạng thái logic 1), cuộn dây contactor Q0.0 sẽ được kích hoạt (trạng thái logic 1), động cơ sẽ chạy.
• Khi nút nhấn I0.0 được nhả ra (trạng thái logic 0), cuộn dây contactor Q0.0 sẽ bị ngắt (trạng thái logic 0), động cơ sẽ dừng.

6. Khắc phục một số lỗi thường gặp trên 6ES7288-1CR30-0AA1

Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi đèn CPU báo đỏ:

• Nguyên nhân: Lỗi phần cứng, lỗi chương trình, lỗi nguồn cấp.
• Khắc phục: Kiểm tra nguồn cấp, kiểm tra kết nối, kiểm tra chương trình, khởi động lại CPU. Nếu vẫn không được, có thể CPU đã bị hỏng và cần thay thế.

Lỗi không kết nối được với máy tính:

• Nguyên nhân: Sai cấu hình kết nối, lỗi cáp kết nối, lỗi driver.
• Khắc phục: Kiểm tra lại cấu hình kết nối (địa chỉ IP, cổng COM), kiểm tra cáp kết nối, cài đặt lại driver.

Lỗi chương trình không chạy đúng:

• Nguyên nhân: Lỗi logic trong chương trình, sai cấu hình I/O.
• Khắc phục: Kiểm tra lại logic chương trình, kiểm tra lại cấu hình I/O, sử dụng các công cụ giám sát của phần mềm để tìm lỗi.

Lỗi mất dữ liệu:

• Nguyên nhân: Mất nguồn đột ngột, lỗi thẻ nhớ.
• Khắc phục: Sử dụng UPS (bộ lưu điện) để đảm bảo nguồn cấp ổn định, kiểm tra và thay thế thẻ nhớ (nếu cần).

Nghiên cứu từ Siemens: Theo tài liệu hướng dẫn sử dụng chính thức của Siemens, việc kiểm tra và bảo trì định kỳ PLC S7-200 SMART, bao gồm cả CPU CR30s, là rất quan trọng để đảm bảo hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết bị.
