6ES7222-1BF32-0XB0 – Module S7-1200 SM 1222 8 DO Transistor Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

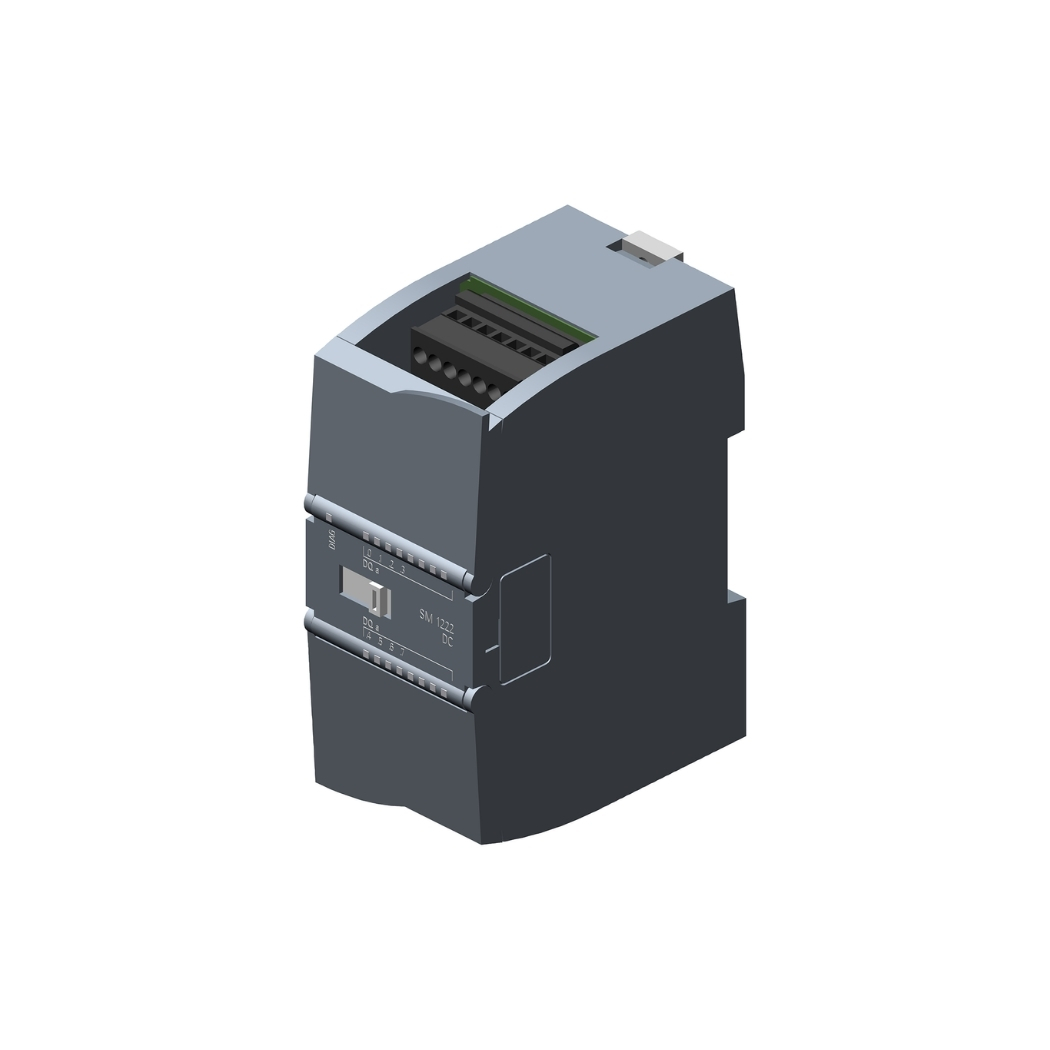

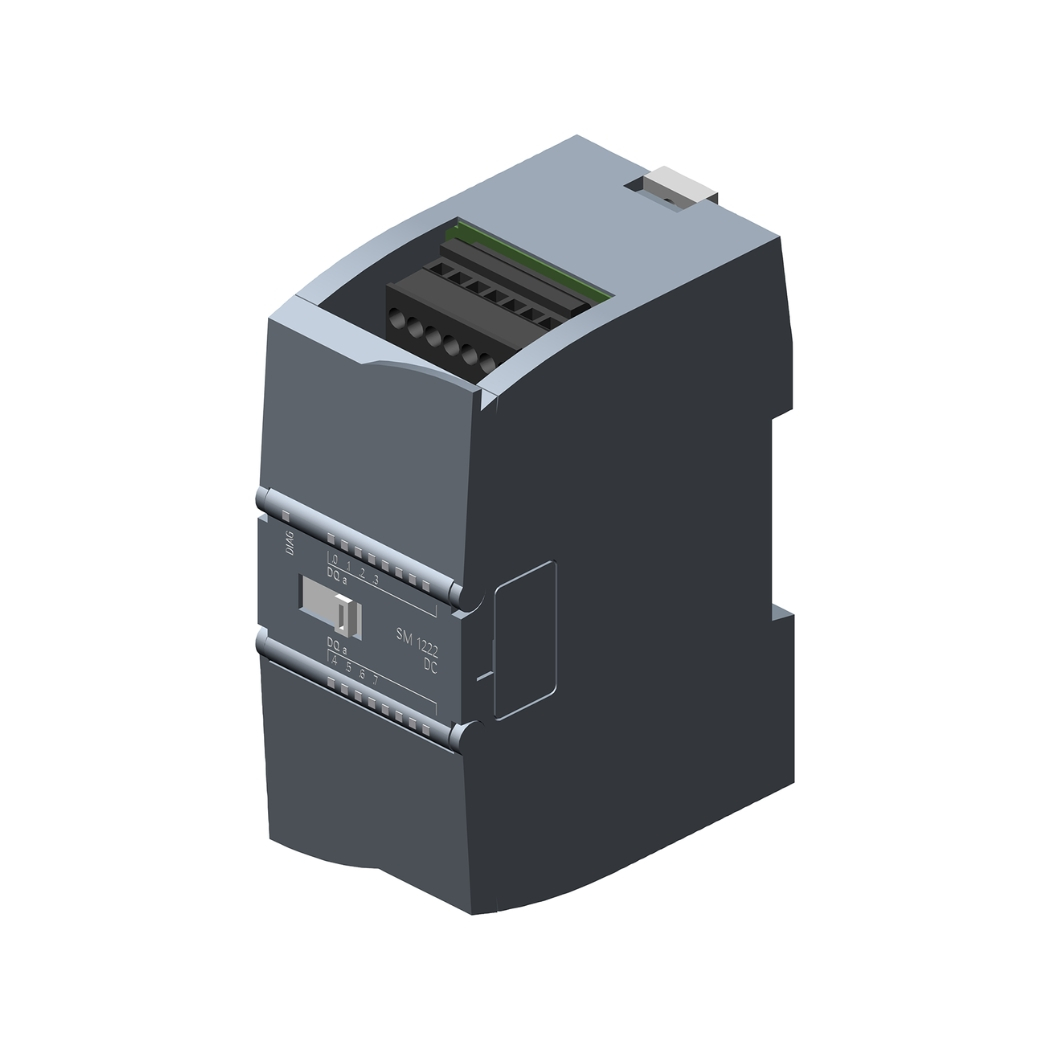

6ES7222-1BF32-0XB0 Module DO SM 1222 8 DO S7-1200 thuộc dòng SIMATIC S7-1200, mã SM 1222. Thiết bị được thiết kế để mở rộng hệ thống với 8 ngõ ra số (Digital Output) điện áp 24V DC, sử dụng công nghệ Transistor với dòng tải định mức 0.5A cho mỗi ngõ, phù hợp điều khiển các tải nhỏ và tốc độ nhanh.

1. Cấu tạo 6ES7222-1BF32-0XB0 Module DO SM 1222 8 DO S7-1200

Module 6ES7222-1BF32-0XB0 không chỉ gây ấn tượng bởi hiệu suất vượt trội mà còn bởi thiết kế tinh tế, tối ưu cho việc lắp đặt và sử dụng trong môi trường công nghiệp khắc nghiệt. Mỗi chi tiết trên module này đều được Siemens tính toán kỹ lưỡng, đảm bảo độ tin cậy và tuổi thọ cao, giúp các kỹ sư, kỹ thuật viên và nhà quản lý an tâm vận hành hệ thống sản xuất.

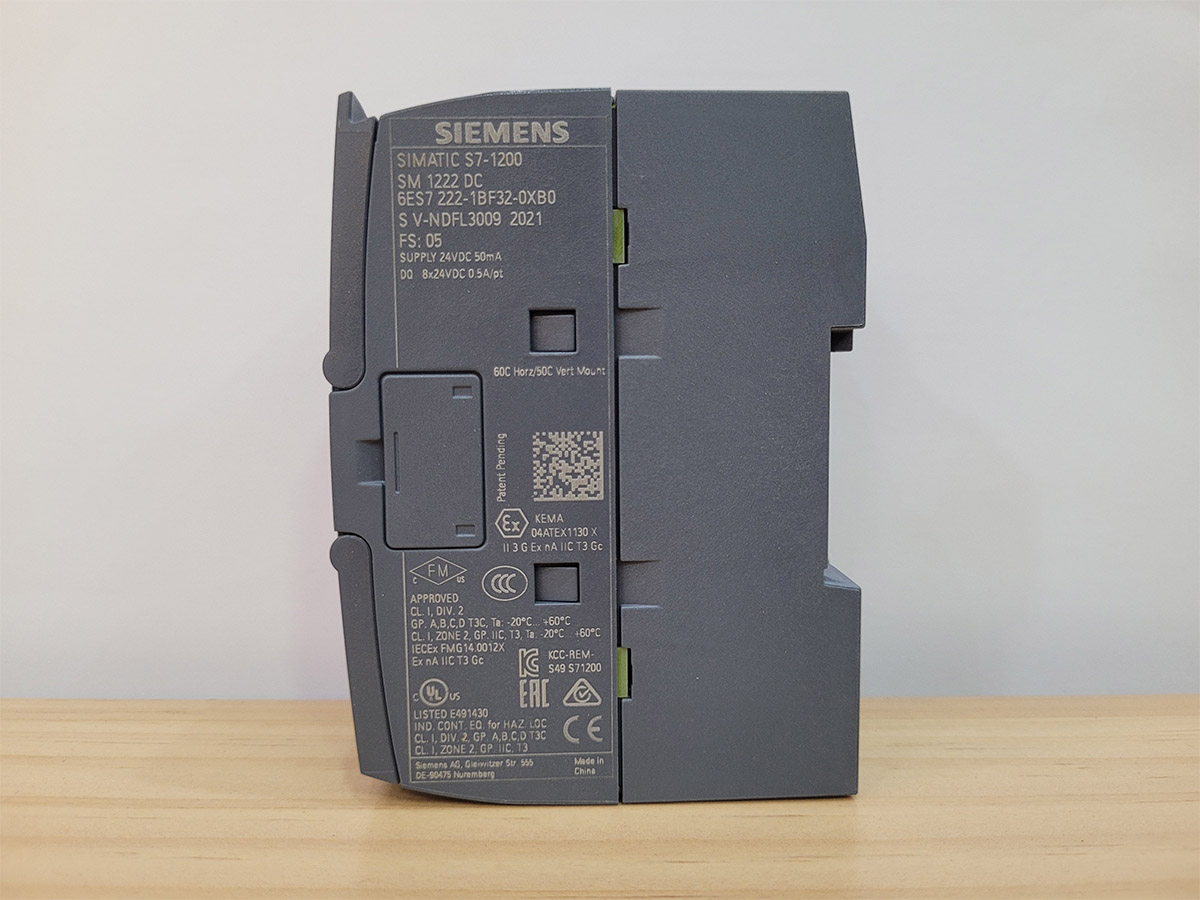

Vỏ ngoài của thiết bị được chế tạo từ nhựa cao cấp, mang lại độ bền vượt trội với khả năng chống va đập và chống cháy, bảo vệ an toàn tuyệt đối cho các linh kiện bên trong trước các tác nhân môi trường như bụi bẩn, độ ẩm hay hóa chất.

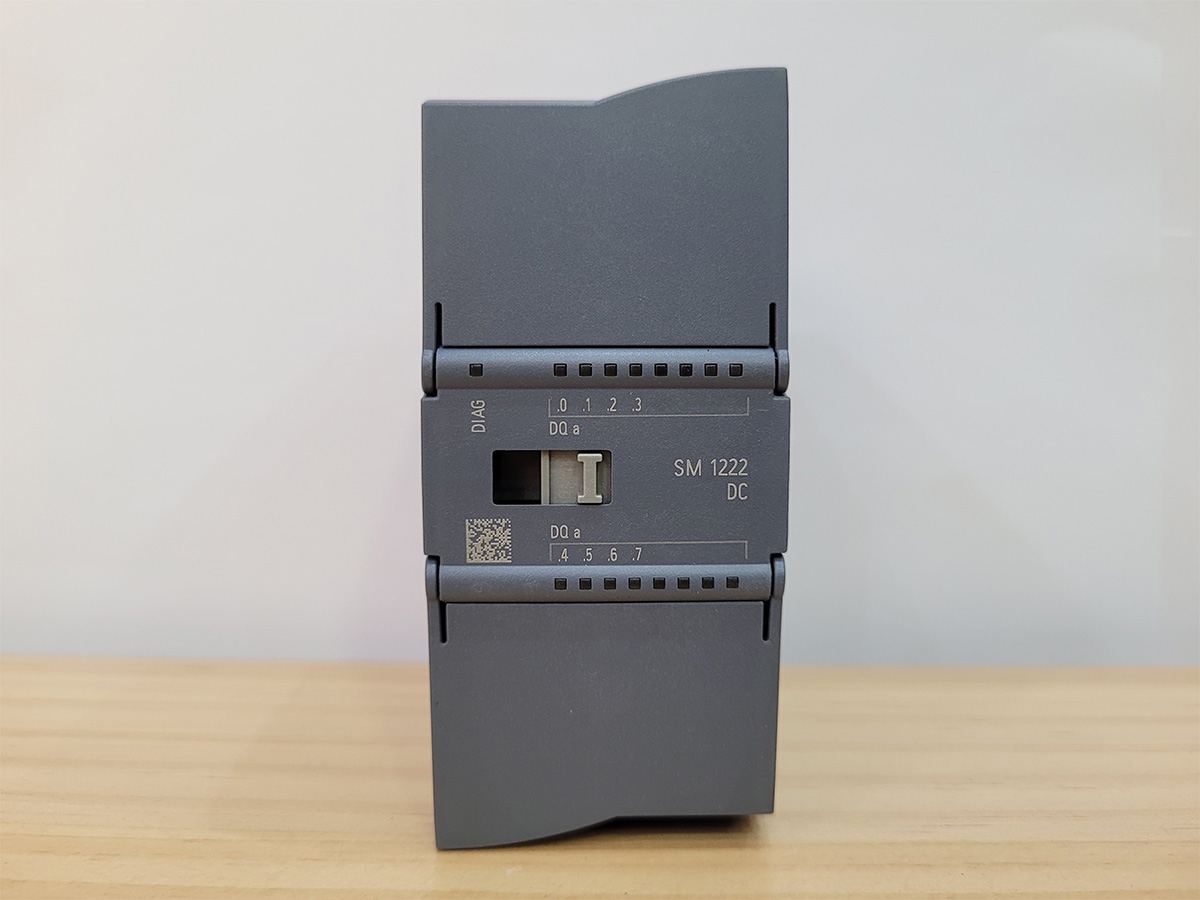

Thiết kế nhỏ gọn của vỏ không chỉ đảm bảo tính thẩm mỹ mà còn giúp tiết kiệm đáng kể không gian lắp đặt trong tủ điện. Để hỗ trợ vận hành, mỗi kênh đầu ra đều được trang bị đèn LED báo trạng thái trực quan, giúp người dùng dễ dàng giám sát hoạt động và phát hiện sự cố nhanh chóng.

Về khả năng kết nối, thiết bị sử dụng các loại đầu nối (terminal) dạng lò xo hoặc vít, cho phép thao tác đấu dây diễn ra nhanh chóng, chắc chắn mà không đòi hỏi dụng cụ chuyên dụng. Hệ thống nhãn thông tin và sơ đồ đấu dây được in rõ ràng ngay trên sản phẩm, giúp đơn giản hóa quá trình lắp đặt và bảo trì.

Bên cạnh đó, thiết bị còn tích hợp khe cắm mở rộng để kết nối linh hoạt với các module khác trong hệ thống SIMATIC S7-1200. Hiệu suất hoạt động bền bỉ được đảm bảo nhờ thiết kế tản nhiệt tối ưu cùng các mạch điện tử bảo vệ tiên tiến chống ngắn mạch, quá tải và quá áp, mang lại sự an toàn tối đa cho toàn bộ hệ thống.

2. Các tính năng chính của sản phẩm 6ES7222-1BF32-0XB0

Không chỉ dừng lại ở những thông số kỹ thuật ấn tượng, 6ES7222-1BF32-0XB0 còn sở hữu những tính năng ưu việt, đáp ứng linh hoạt mọi nhu cầu điều khiển trong các ứng dụng công nghiệp đa dạng. Từ những hệ thống đơn giản đến những quy trình phức tạp, module này luôn là “người bạn đồng hành” đáng tin cậy, giúp các kỹ sư và nhà quản lý tối ưu hóa hiệu suất và giảm thiểu chi phí.

Module nổi bật với độ chính xác cao và tin cậy trong việc cung cấp tín hiệu đầu ra, đảm bảo thiết bị ngoại vi vận hành chuẩn xác theo chương trình điều khiển. Kết hợp với tốc độ đáp ứng cực nhanh, thiết bị giúp hệ thống phản ứng tức thời trước mọi thay đổi, duy trì sự liên tục và hiệu quả cho dây chuyền sản xuất.

Khả năng tương thích hoàn toàn với các CPU dòng SIMATIC S7-1200 cũng là điểm cộng lớn, cho phép tích hợp dễ dàng vào hệ thống sẵn có mà không đòi hỏi cấu hình phức tạp.

Về vận hành, việc cấu hình và lập trình trở nên đơn giản nhờ phần mềm STEP 7 Basic (TIA Portal) trực quan, thân thiện. Module còn được trang bị khả năng chẩn đoán lỗi thông minh giúp phát hiện và xử lý sự cố nhanh chóng, giảm thiểu thời gian dừng máy.

Bên cạnh đó, thiết kế tiết kiệm năng lượng và sử dụng linh kiện chất lượng cao mang lại tuổi thọ bền bỉ, giúp doanh nghiệp tối ưu chi phí vận hành, bảo trì. Khả năng kết nối cũng rất linh hoạt khi hỗ trợ đa dạng giao thức như PROFINET, PROFIBUS hay Modbus TCP/IP, mở rộng khả năng giao tiếp với nhiều hệ thống khác nhau.

3. Hướng dẫn kết nối 6ES7222-1BF32-0XB0 Module DO SM 1222 8 DO S7-1200 với phần mềm

Để giúp bạn làm chủ hoàn toàn “trợ thủ” 6ES7222-1BF32-0XB0, thanhthienphu.vn xin chia sẻ hướng dẫn chi tiết từng bước kết nối module này với phần mềm STEP 7 Basic (TIA Portal) – công cụ lập trình mạnh mẽ và trực quan của Siemens. Với giao diện thân thiện và các tính năng hỗ trợ đắc lực, việc cấu hình và lập trình module sẽ trở nên dễ dàng hơn bao giờ hết, ngay cả với những người mới bắt đầu.

Bước 1: Chuẩn bị

Quá trình bắt đầu bằng việc chuẩn bị đầy đủ các thiết bị phần cứng bao gồm Module 6ES7222-1BF32-0XB0, một CPU S7-1200 (ví dụ CPU 1214C), cáp kết nối (như cáp Ethernet) và nguồn điện 24V DC. Về phần mềm, máy tính cần được cài đặt sẵn STEP 7 Basic (TIA Portal) để phục vụ cho việc lập trình và cấu hình hệ thống.

Bước 2: Kết nối phần cứng

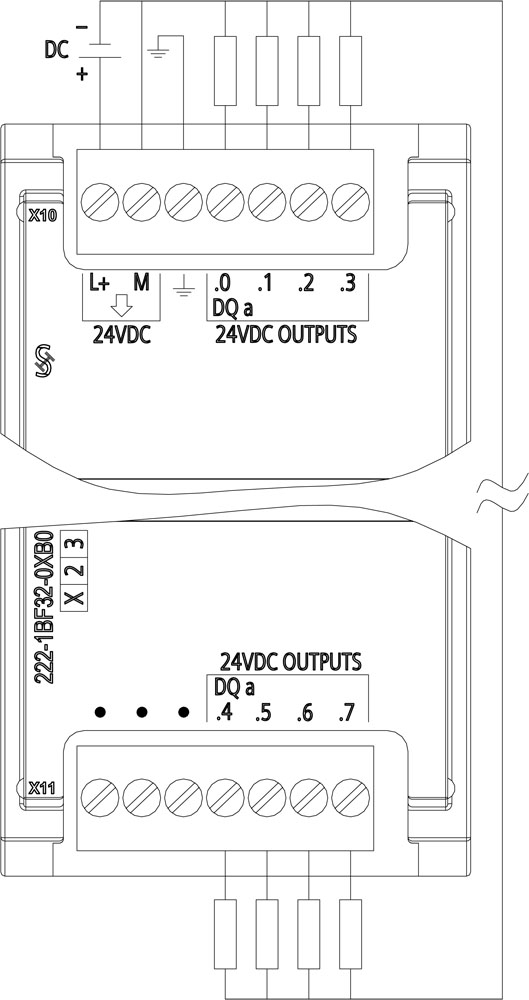

Tiến hành lắp đặt module 6ES7222-1BF32-0XB0 vào thanh ray DIN trong tủ điện, đặt ngay cạnh CPU S7-1200 và đảm bảo các chân kết nối tiếp xúc chắc chắn. Tiếp theo, cấp nguồn 24V DC cho cả module và CPU, đặc biệt lưu ý đấu đúng cực tính (+/-) để tránh gây hư hỏng thiết bị. Sau đó, kết nối cáp Ethernet từ cổng PROFINET trên CPU S7-1200 đến máy tính đã cài đặt phần mềm. Cuối cùng, thực hiện đấu nối các thiết bị ngoại vi như đèn, còi, van vào các chân đầu ra tương ứng trên module, tuân thủ đúng sơ đồ đấu dây của nhà sản xuất.

Bước 3: Cấu hình phần cứng trong STEP 7 Basic

Khởi động phần mềm STEP 7 Basic và tạo một dự án mới (New Project). Trong cửa sổ “Devices & Networks”, chọn chức năng “Add new device” để thêm đúng loại CPU S7-1200 đang sử dụng vào dự án. Tiếp tục truy cập vào cây thư mục “Device configuration” của CPU, tìm đến mục “Digital output” và kéo thả module 6ES7222-1BF32-0XB0 vào vị trí tương ứng trên thanh ray mô phỏng. Tại đây, người dùng cần thiết lập địa chỉ I/O cho module (ví dụ Q0.0 – Q0.7) tùy theo yêu cầu ứng dụng, sau đó nhấn nút “Save project” để lưu lại cấu hình phần cứng.

Bước 4: Tải cấu hình xuống CPU

Để hoàn tất, truy cập cửa sổ “Online & Diagnostics” và chọn “Go online” để thiết lập kết nối với CPU. Nhấn nút “Download to device” để tải toàn bộ cấu hình phần cứng xuống thiết bị, sau đó chuyển CPU sang chế độ RUN để bắt đầu thực thi chương trình.

4. Cách lập trình 6ES7222-1BF32-0XB0 Module DO SM 1222 8 DO S7-1200

Sau khi đã kết nối thành công module 6ES7222-1BF32-0XB0 với phần mềm STEP 7 Basic, bước tiếp theo là lập trình để điều khiển các đầu ra theo ý muốn. Với STEP 7 Basic, bạn có thể dễ dàng tạo ra các chương trình điều khiển phức tạp bằng cách sử dụng các ngôn ngữ lập trình trực quan như Ladder Diagram (LAD) hoặc Function Block Diagram (FBD). Dưới đây là hướng dẫn cơ bản để bạn bắt đầu:

Bước 1: Chuẩn bị
Quá trình bắt đầu bằng việc chuẩn bị đầy đủ các thiết bị phần cứng bao gồm Module 6ES7222-1BF32-0XB0, một CPU S7-1200 (ví dụ CPU 1214C), cáp kết nối (như cáp Ethernet) và nguồn điện 24V DC. Về phần mềm, máy tính cần được cài đặt sẵn STEP 7 Basic (TIA Portal) để phục vụ cho việc lập trình và cấu hình hệ thống.

Bước 2: Ví dụ lập trình:

Ví dụ 1: Điều khiển đèn báo bằng nút nhấn:

Yêu cầu: Khi nhấn nút nhấn (I0.0), đèn báo (Q0.0) sẽ sáng. Khi nhả nút nhấn, đèn báo sẽ tắt.

Chương trình (LAD):

Network 1:

--|I0.0|-----------------(Q0.0)--

Ví dụ 2: Điều khiển động cơ chạy thuận/nghịch:

Yêu cầu:

• Nhấn nút “Chạy thuận” (I0.1), động cơ (Q0.1) quay thuận.
• Nhấn nút “Chạy nghịch” (I0.2), động cơ (Q0.2) quay nghịch.
• Nhấn nút “Dừng” (I0.3), động cơ dừng.

Chương trình (LAD):

Network 1:

--|I0.1|--|/I0.3|-----(Q0.1)--

Network 2:

 --|I0.2|--|/I0.3|-----(Q0.2)--

Bước 3: Mô phỏng và kiểm tra

Để đảm bảo chương trình hoạt động chính xác trước khi triển khai thực tế, người dùng có thể tận dụng công cụ PLC SIM được tích hợp sẵn trong STEP 7 Basic. Công cụ này cho phép kiểm thử toàn bộ logic chương trình trong môi trường ảo mà không cần kết nối với phần cứng.

Quá trình bắt đầu bằng việc nhấn nút “Start simulation” để khởi động trình mô phỏng. Sau đó, người dùng tiến hành gán và thay đổi giá trị của các biến đầu vào (như I0.0, I0.1) để giả lập các thao tác thực tế như nhấn nút, đồng thời quan sát phản hồi tương ứng của các biến đầu ra (như Q0.0, Q0.1) để xác minh xem hệ thống có vận hành đúng theo kịch bản thiết kế hay không.

Bước 4: Tải chương trình xuống CPU:

Sau khi đã kiểm tra và chắc chắn chương trình hoạt động đúng, bạn có thể tải chương trình xuống CPU S7-1200 bằng cách nhấn nút “Download to device”.

5. Khắc phục một số lỗi thường gặp với 6ES7222-1BF32-0XB0 Module DO SM 1222 8 DO S7-1200

Trong quá trình sử dụng module 6ES7222-1BF32-0XB0, bạn có thể gặp phải một số lỗi nhỏ. Đừng lo lắng, thanhthienphu.vn sẽ giúp bạn nhanh chóng xác định và khắc phục các sự cố thường gặp, đảm bảo hệ thống của bạn luôn hoạt động trơn tru và hiệu quả.

Lỗi 1: Đèn LED trên module không sáng

Hiện tượng đèn LED không sáng thường xuất phát từ việc mất nguồn cấp 24V DC, đấu dây sai cực tính hoặc bản thân module đã bị hỏng. Để khắc phục, người dùng cần kiểm tra kỹ nguồn cấp để đảm bảo điện áp đúng chuẩn và ổn định, đồng thời rà soát lại sơ đồ đấu dây để chắc chắn cực tính (+/-) đã chính xác. Nếu các yếu tố trên đều bình thường, hãy thử thay thế bằng một module khác để xác định xem thiết bị hiện tại có gặp sự cố phần cứng hay không.

Lỗi 2: Đầu ra không hoạt động

Khi đầu ra không phản hồi, nguyên nhân có thể do chương trình chưa được tải xuống CPU, lỗi trong quá trình lập trình, sự cố ngắn mạch/quá tải tại đầu ra, hoặc thiết bị ngoại vi bị hỏng. Giải pháp xử lý bao gồm việc xác nhận chương trình đã được nạp thành công, kiểm tra lại logic điều khiển trong mã nguồn, và rà soát hệ thống để loại bỏ các điểm ngắn mạch hoặc quá tải. Cuối cùng, việc thử nghiệm với một thiết bị ngoại vi khác sẽ giúp xác định xem thiết bị gốc có bị hư hỏng hay không.

Lỗi 3: Lỗi giao tiếp với CPU

Vấn đề mất kết nối với CPU thường do cáp Ethernet lỏng hoặc hỏng, sai lệch địa chỉ IP giữa các thiết bị, hoặc cấu hình phần cứng trong phần mềm không chính xác. Để khắc phục, hãy kiểm tra độ chắc chắn và chất lượng của cáp Ethernet, đồng thời đối chiếu địa chỉ IP của CPU và máy tính để đảm bảo chúng nằm trong cùng một lớp mạng. Ngoài ra, cần rà soát lại cấu hình trong STEP 7 Basic để chắc chắn rằng module 6ES7222-1BF32-0XB0 đã được thêm vào đúng vị trí và các địa chỉ I/O được thiết lập chính xác.
