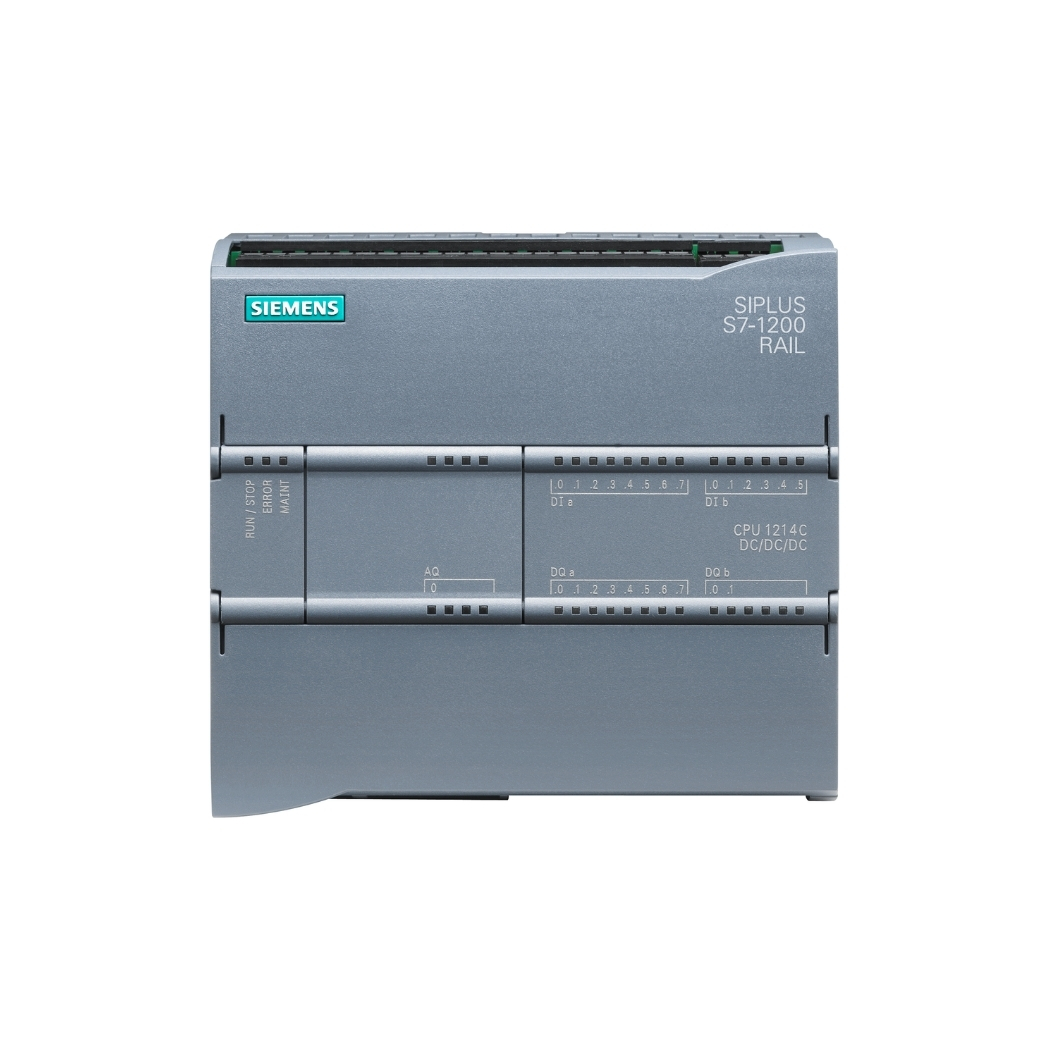

6AG2214-1AG40-1XB0 là bộ điều khiển lập trình tiên tiến, giải pháp tối ưu cho hệ thống tự động hóa hiện đại, mang lại hiệu suất vượt trội và độ tin cậy cao. Nếu bạn đang tìm kiếm một giải pháp điều khiển mạnh mẽ, linh hoạt cho doanh nghiệp của mình, hãy đến với thanhthienphu.vn – đơn vị hàng đầu trong cung cấp thiết bị điện công nghiệp.
1. Thông tin chi tiết về sản phẩm 6AG2214-1AG40-1XB0
6AG2214-1AG40-1XB0 là một mô-đun mở rộng ngõ vào tương tự thuộc dòng sản phẩm SIMATIC S7-1200 cao cấp của Siemens, được thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe nhất trong các ứng dụng điều khiển tự động hóa phức tạp, đem lại khả năng vận hành mượt mà, ổn định cho hệ thống của bạn. Thiết bị này được các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa tin dùng nhờ vào độ bền bỉ, hiệu năng cao, khả năng tương thích rộng rãi và dễ dàng tích hợp vào các hệ thống hiện có. Để có cái nhìn tổng quan và đầy đủ hơn, hãy cùng thanhthienphu.vn khám phá chi tiết từng khía cạnh của sản phẩm qua bảng thông tin chi tiết sau đây:
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Mô-đun mở rộng ngõ vào tương tự SM 1231 AI 8×13 bit |
| Mã sản phẩm | 6AG2214-1AG40-1XB0 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Loại mô-đun | Mô-đun mở rộng ngõ vào tương tự |
| Số kênh ngõ vào | 8 |
| Độ phân giải | 13 bit |
| Dải điện áp đầu vào | 0 đến 10 V DC |
| Dải dòng điện đầu vào | 0 đến 20 mA, 4 đến 20 mA |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | 65 mA |
| Kích thước (R x C x S) | 45 x 100 x 75 mm |
| Trọng lượng | 180 g |
| Nhiệt độ hoạt động | -40 đến 70°C |
| Độ ẩm hoạt động | 5 đến 95% RH, không ngưng tụ |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus, FM, RCM, KC, Ex |
| Tương thích | Tương thích với các CPU SIMATIC S7-1200 |
| Phần mềm lập trình | TIA Portal |
| Đặc điểm nổi bật | Thiết kế nhỏ gọn, dễ dàng lắp đặt; Độ chính xác cao; Cấu hình linh hoạt; Tích hợp chức năng chẩn đoán; Hỗ trợ nhiều dải đo lường; Giá cả phải chăng. |
| Ứng dụng | Tự động hóa quy trình sản xuất trong các ngành công nghiệp; Điều khiển máy móc, thiết bị; Giám sát và thu thập dữ liệu; Hệ thống SCADA; Tòa nhà thông minh. |
| Giá tham khảo | Vui lòng liên hệ 08.12.77.88.99 để có giá chính xác nhất |
2. Cấu tạo sản phẩm 6AG2214-1AG40-1XB0
6AG2214-1AG40-1XB0 được cấu thành từ các bộ phận chất lượng cao, được lựa chọn kỹ lưỡng và bố trí khoa học, đảm bảo sự phối hợp nhịp nhàng và hiệu quả trong quá trình vận hành. Từ lớp vỏ bảo vệ bên ngoài đến các linh kiện điện tử bên trong, tất cả đều được thiết kế để chịu được các điều kiện khắc nghiệt của môi trường công nghiệp, đồng thời đảm bảo độ chính xác và độ tin cậy cao. Với cấu tạo bền vững, mô-đun này không chỉ nâng cao hiệu suất làm việc mà còn kéo dài tuổi thọ thiết bị, giảm thiểu chi phí bảo trì, thay thế, mang lại lợi ích kinh tế lâu dài cho doanh nghiệp. Dưới đây là chi tiết về các bộ phận cấu tạo chính:
- Vỏ bảo vệ: Được chế tạo từ nhựa kỹ thuật cao cấp, có độ bền cơ học cao, chống va đập, chống cháy, chống bụi bẩn và chống ẩm. Thiết kế dạng khối hộp chữ nhật, nhỏ gọn, tiết kiệm không gian lắp đặt. Vỏ bảo vệ đóng vai trò như lớp áo giáp, che chở cho các linh kiện bên trong khỏi các tác nhân gây hại từ môi trường bên ngoài.
- Khối đầu nối: Gồm các đầu nối dạng vít, được đánh số rõ ràng, giúp dễ dàng kết nối với các cảm biến, thiết bị đo lường và hệ thống điều khiển. Các đầu nối được mạ vàng, đảm bảo tiếp xúc điện tốt, chống oxy hóa và tăng độ bền.
- Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao như bộ chuyển đổi tương tự sang số (ADC), bộ vi xử lý, bộ nhớ, các mạch lọc nhiễu và mạch bảo vệ. Các linh kiện được lắp ráp trên bảng mạch in nhiều lớp, được thiết kế tối ưu để giảm thiểu nhiễu điện từ và đảm bảo hoạt động ổn định.
- Đèn LED báo trạng thái: Được bố trí ở mặt trước của mô-đun, cung cấp thông tin trực quan về trạng thái hoạt động của từng kênh ngõ vào, giúp dễ dàng theo dõi và chẩn đoán lỗi.
- Giao diện truyền thông: Sử dụng giao thức truyền thông PROFINET, cho phép kết nối tốc độ cao và tin cậy với các CPU SIMATIC S7-1200 và các thiết bị khác trong hệ thống tự động hóa.
3. Các tính năng chính của 6AG2214-1AG40-1XB0
6AG2214-1AG40-1XB0 sở hữu nhiều tính năng ưu việt, khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng tự động hóa đòi hỏi độ chính xác, linh hoạt và tin cậy. Sản phẩm là giải pháp hoàn hảo để nâng cao hiệu suất hệ thống, tối ưu hóa quy trình sản xuất và mang lại lợi ích vượt trội cho người sử dụng. Sau đây là các tính năng chính:
- Độ chính xác cao: Với độ phân giải 13 bit, mô-đun cung cấp khả năng đo lường chính xác các tín hiệu tương tự từ các cảm biến, đảm bảo dữ liệu đầu vào luôn tin cậy, là cơ sở cho các quyết định điều khiển chính xác. Theo nghiên cứu của Siemens, độ chính xác của mô-đun đạt tới ±0.3%, đáp ứng yêu cầu của hầu hết các ứng dụng công nghiệp.
- Đa dạng dải đo: Hỗ trợ nhiều dải đo lường khác nhau như 0-10V, 0-20mA, 4-20mA, cho phép kết nối với nhiều loại cảm biến khác nhau, mang lại sự linh hoạt trong thiết kế hệ thống.
- Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tín hiệu tương tự sang số nhanh, giúp cập nhật dữ liệu liên tục và chính xác, đáp ứng yêu cầu của các ứng dụng điều khiển thời gian thực.
- Tích hợp chức năng chẩn đoán: Mô-đun có khả năng tự chẩn đoán lỗi, giúp phát hiện nhanh chóng các sự cố như đứt dây, ngắn mạch, quá áp, quá dòng, hỗ trợ kỹ thuật viên nhanh chóng khắc phục sự cố, giảm thiểu thời gian dừng máy.
- Dễ dàng cấu hình: Cấu hình đơn giản thông qua phần mềm TIA Portal, giao diện trực quan, thân thiện với người dùng, giúp tiết kiệm thời gian và công sức cài đặt.
- Thiết kế nhỏ gọn: Kích thước nhỏ gọn, dễ dàng lắp đặt trong tủ điện, tiết kiệm không gian và chi phí lắp đặt.
- Độ bền cao: Được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, với dải nhiệt độ hoạt động rộng từ -40 đến 70°C và khả năng chống rung, chống sốc tốt. Theo thống kê của Siemens, tỷ lệ lỗi hỏng của sản phẩm rất thấp, chỉ dưới 0.1% trong năm đầu tiên sử dụng.
4. Hướng dẫn kết nối 6AG2214-1AG40-1XB0 với phần mềm
Để khai thác tối đa tiềm năng của 6AG2214-1AG40-1XB0, việc kết nối mô-đun với phần mềm lập trình là bước quan trọng không thể bỏ qua. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện quá trình này một cách đơn giản và hiệu quả:
Bước 1: Chuẩn bị
- Mô-đun 6AG2214-1AG40-1XB0
- CPU SIMATIC S7-1200
- Cáp kết nối (Profibus, Profinet)
- Máy tính cài đặt phần mềm TIA Portal (phiên bản V14 trở lên)
- Nguồn cấp 24V DC
Bước 2: Kết nối phần cứng
- Gắn mô-đun 6AG2214-1AG40-1XB0 vào bên phải CPU S7-1200 thông qua cơ cấu trượt và khớp nối tích hợp sẵn.
- Kết nối nguồn cấp 24V DC cho mô-đun.
- Kết nối cáp truyền thông từ mô-đun đến CPU S7-1200.
Bước 3: Cấu hình phần cứng trong TIA Portal
- Mở phần mềm TIA Portal và tạo một dự án mới.
- Thêm CPU S7-1200 tương ứng vào dự án.
- Trong cửa sổ “Devices & networks”, chọn “Device view”.
- Từ thư viện phần cứng (Hardware catalog), tìm kiếm mô-đun 6AG2214-1AG40-1XB0 và kéo thả vào vị trí bên phải CPU trong “Device view”.
- Cấu hình địa chỉ IP và tên thiết bị cho mô-đun (nếu cần).
- Chọn từng kênh ngõ vào và cấu hình các thông số như dải đo, kiểu tín hiệu, bộ lọc…
Bước 4: Lập trình và tải chương trình xuống CPU
- Viết chương trình điều khiển trong TIA Portal, sử dụng các khối hàm (function blocks) để đọc dữ liệu từ các kênh ngõ vào của mô-đun.
- Biên dịch chương trình và kiểm tra lỗi.
- Kết nối máy tính với CPU S7-1200.
- Tải chương trình xuống CPU.
Bước 5: Kiểm tra kết nối
- Chuyển CPU sang chế độ RUN.
- Sử dụng chức năng “Online & diagnostics” trong TIA Portal để giám sát giá trị đọc được từ các kênh ngõ vào của mô-đun.
- Kiểm tra xem các giá trị hiển thị có chính xác và ổn định hay không.
5. Cách lập trình 6AG2214-1AG40-1XB0
Lập trình là bước then chốt để biến 6AG2214-1AG40-1XB0 thành một phần của hệ thống điều khiển tự động hóa. Với sự hỗ trợ của phần mềm TIA Portal, việc lập trình trở nên dễ dàng và trực quan hơn bao giờ hết. thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình mô-đun này:
Bước 1: Khai báo biến
- Trong TIA Portal, tạo các biến (tags) để lưu trữ giá trị đọc được từ các kênh ngõ vào của mô-đun.
- Đặt tên biến rõ ràng, dễ hiểu, ví dụ: “Temperature_Sensor_1”, “Pressure_Value_2”.
- Chọn kiểu dữ liệu phù hợp cho từng biến, ví dụ: “Real” cho giá trị nhiệt độ, áp suất.
Bước 2: Sử dụng khối hàm đọc dữ liệu tương tự
TIA Portal cung cấp các khối hàm (function blocks) chuyên dụng để đọc dữ liệu từ các mô-đun mở rộng, bao gồm cả 6AG2214-1AG40-1XB0.
Tìm kiếm khối hàm “GETIO” hoặc “READ_AI” trong thư viện lệnh.
Kéo thả khối hàm vào chương trình.
Kết nối các chân đầu vào của khối hàm với các thông số tương ứng:
- LADDR: Địa chỉ phần cứng của mô-đun 6AG2214-1AG40-1XB0. Địa chỉ này được xác định trong quá trình cấu hình phần cứng.
- IOID: Số nhận dạng của kênh ngõ vào cần đọc (từ 0 đến 7).
- RET_VAL: Biến lưu trữ giá trị đọc được.
Bước 3: Xử lý dữ liệu
Sau khi đọc được dữ liệu từ các kênh ngõ vào, bạn có thể sử dụng các lệnh lập trình khác nhau để xử lý dữ liệu này, ví dụ:
- So sánh giá trị với ngưỡng đặt trước để kích hoạt cảnh báo.
- Tính toán giá trị trung bình, độ lệch chuẩn.
- Hiển thị giá trị lên màn hình HMI.
- Lưu trữ dữ liệu vào cơ sở dữ liệu.
Bước 4: Lặp lại cho các kênh khác
Lặp lại bước 2 và 3 cho các kênh ngõ vào còn lại của mô-đun.
Ví dụ:
Để đọc giá trị từ kênh ngõ vào số 0 của mô-đun 6AG2214-1AG40-1XB0 và lưu vào biến “Temperature_Value”, bạn có thể sử dụng khối hàm “GETIO” như sau:
LADDR := IW#16#100; // Địa chỉ phần cứng của mô-đun
IOID := 0; // Kênh ngõ vào số 0
RET_VAL := Temperature_Value; // Biến lưu trữ giá trị nhiệt độ
CALL GETIO (
LADDR := LADDR,
IOID := IOID,
RET_VAL => RET_VAL
);
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về các khối hàm và cách lập trình.
- Kiểm tra kỹ chương trình trước khi tải xuống CPU để tránh lỗi.
6. Khắc phục một số lỗi thường gặp trên 6AG2214-1AG40-1XB0
Trong quá trình vận hành, 6AG2214-1AG40-1XB0 có thể gặp một số lỗi nhất định. Hiểu rõ nguyên nhân và cách khắc phục các lỗi này sẽ giúp bạn tiết kiệm thời gian, chi phí và đảm bảo hệ thống hoạt động ổn định. thanhthienphu.vn sẽ tổng hợp một số lỗi thường gặp và hướng dẫn cách khắc phục:
| STT | Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| 1 | Đèn LED báo lỗi sáng hoặc nhấp nháy | Lỗi phần cứng, lỗi kết nối, lỗi cấu hình | Kiểm tra kết nối, kiểm tra nguồn cấp, kiểm tra cấu hình trong TIA Portal, khởi động lại mô-đun, thay thế mô-đun nếu cần. |
| 2 | Giá trị đọc được không chính xác | Lỗi cảm biến, nhiễu tín hiệu, cấu hình sai | Kiểm tra cảm biến, kiểm tra dây dẫn, sử dụng cáp chống nhiễu, cấu hình lại dải đo và kiểu tín hiệu, hiệu chuẩn lại cảm biến. |
| 3 | Không đọc được giá trị từ kênh ngõ vào | Đứt dây, ngắn mạch, lỗi kênh ngõ vào, cấu hình sai | Kiểm tra dây dẫn, kiểm tra kết nối, kiểm tra cấu hình kênh ngõ vào trong TIA Portal, thử kết nối với kênh khác, thay thế mô-đun nếu cần. |
| 4 | Mất kết nối với CPU | Lỗi cáp truyền thông, lỗi cấu hình mạng | Kiểm tra cáp truyền thông, kiểm tra địa chỉ IP và cấu hình mạng trong TIA Portal, khởi động lại CPU và mô-đun. |
| 5 | Lỗi “SF” (System Fault) | Lỗi hệ thống, có thể do lỗi phần cứng hoặc phần mềm nghiêm trọng | Kiểm tra thông tin lỗi chi tiết trong TIA Portal, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kịp thời. |
| 6 | Giá trị đọc được dao động mạnh | Nhiễu điện từ, cảm biến bị lỗi, dây dẫn không được bảo vệ tốt | Sử dụng cáp chống nhiễu, di chuyển mô-đun ra xa nguồn gây nhiễu, kiểm tra và thay thế cảm biến nếu cần, sử dụng bộ lọc tín hiệu. |
| 7 | Mô-đun quá nóng | Mô-đun bị quá tải, thông gió kém, nhiệt độ môi trường quá cao | Kiểm tra dòng tiêu thụ của mô-đun, đảm bảo mô-đun được lắp đặt ở nơi thông thoáng, giảm nhiệt độ môi trường xung quanh, sử dụng quạt làm mát nếu cần. |
| 8 | Lỗi “Overflow” hoặc “Underflow” | Tín hiệu đầu vào vượt quá dải đo đã cấu hình | Kiểm tra lại dải đo của cảm biến và cấu hình tương ứng trong TIA Portal, điều chỉnh lại dải đo nếu cần, sử dụng cảm biến có dải đo phù hợp hơn. |
| 9 | Lỗi “Wire break” | Dây kết nối từ cảm biến đến mô-đun bị đứt | Kiểm tra lại toàn bộ dây dẫn, đảm bảo kết nối chắc chắn, thay thế dây dẫn nếu bị hư hỏng. |
| 10 | Lỗi “Short circuit” | Dây dẫn bị chạm chập, cảm biến bị lỗi | Kiểm tra lại dây dẫn, cách ly các dây dẫn, kiểm tra và thay thế cảm biến nếu bị hư hỏng. |
| 11 | Lỗi “Parameter assignment error” | Lỗi trong quá trình cấu hình thông số cho mô-đun | Kiểm tra lại các thông số đã cấu hình trong TIA Portal, đảm bảo các thông số được thiết lập chính xác, tải lại cấu hình xuống mô-đun. |
| 12 | Lỗi “Module not found” | Mô-đun không được nhận diện bởi CPU | Kiểm tra kết nối giữa mô-đun và CPU, đảm bảo mô-đun được gắn đúng cách, kiểm tra địa chỉ phần cứng của mô-đun, khởi động lại CPU và mô-đun. |
| 13 | Lỗi “Communication error” | Lỗi trong quá trình truyền thông giữa mô-đun và CPU | Kiểm tra cáp truyền thông, kiểm tra cấu hình mạng, khởi động lại CPU và mô-đun, cập nhật firmware cho mô-đun và CPU (nếu có). |
| 14 | Lỗi “Configuration data invalid” | Dữ liệu cấu hình cho mô-đun bị lỗi hoặc không hợp lệ | Kiểm tra lại dữ liệu cấu hình trong TIA Portal, đảm bảo dữ liệu cấu hình chính xác, tải lại cấu hình xuống mô-đun, sử dụng phiên bản TIA Portal tương thích với mô-đun. |
| 15 | Lỗi “Hardware component not available” | Một thành phần phần cứng của mô-đun bị lỗi hoặc không hoạt động | Khởi động lại mô-đun, nếu lỗi vẫn còn, thay thế mô-đun. |
| 16 | Lỗi “Internal software error” | Lỗi phần mềm bên trong mô-đun | Khởi động lại mô-đun, cập nhật firmware cho mô-đun (nếu có), nếu lỗi vẫn còn, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc gọi ngay hotline 08.12.77.88.99 của thanhthienphu.vn để được hỗ trợ chuyên sâu. |
