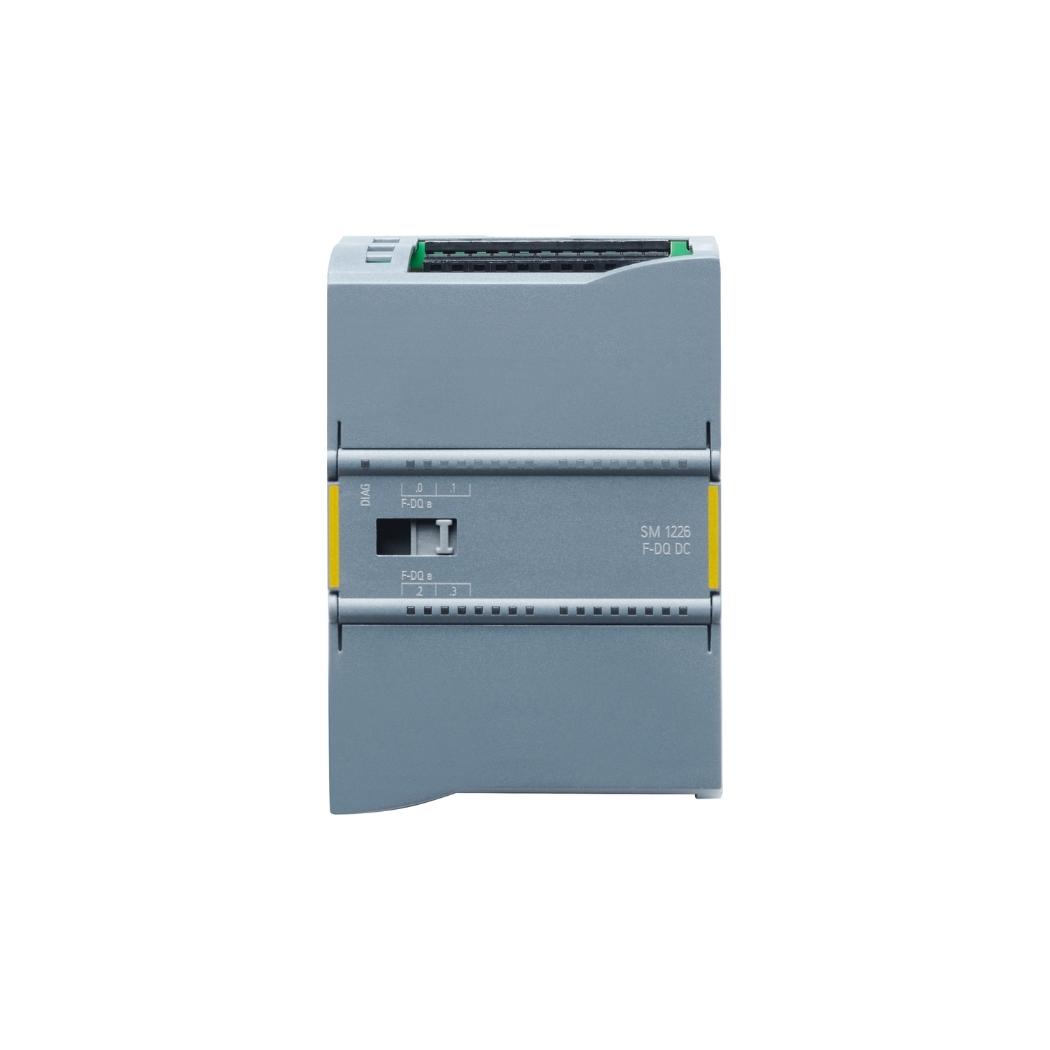

6AG1226-6RA32-5XB0 SIPLUS SM 1226 F-DQ 2 S7-1200, trái tim an toàn cho hệ thống tự động hóa của bạn, nay đã có mặt tại thanhthienphu.vn, sẵn sàng mang đến giải pháp vượt trội cho mọi thách thức trong sản xuất công nghiệp.

1. Cấu Tạo Sản Phẩm

SIPLUS SM 1226 F-DQ 2 S7-1200 được thiết kế tỉ mỉ với cấu trúc phần cứng và phần mềm tối ưu, mang đến sự an tâm tuyệt đối cho người sử dụng.

Phần cứng:

• Vỏ bảo vệ chắc chắn: Chất liệu cao cấp, chống chịu va đập, bụi bẩn và độ ẩm, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Các đầu nối (terminal) dễ dàng tháo lắp: Thiết kế thông minh giúp việc kết nối dây dẫn trở nên nhanh chóng và thuận tiện, tiết kiệm thời gian lắp đặt và bảo trì.
• Đèn LED báo trạng thái: Hiển thị rõ ràng trạng thái hoạt động của từng kênh đầu ra, giúp dễ dàng theo dõi và chẩn đoán lỗi.
• Mạch điện tử bảo vệ: Tích hợp các linh kiện bảo vệ chống ngắn mạch, quá tải, quá áp, đảm bảo an toàn cho thiết bị và hệ thống.
• Bộ xử lý trung tâm (CPU): Xử lý tín hiệu đầu vào/ra và các chức năng an toàn một cách nhanh chóng và chính xác.

Phần mềm:

• Firmware tích hợp: Cung cấp các chức năng cơ bản và nâng cao, đảm bảo hoạt động ổn định và tương thích với các thiết bị khác trong hệ thống.
• Giao thức truyền thông PROFINET/PROFIsafe: Cho phép truyền dữ liệu an toàn và tin cậy giữa module và CPU trung tâm.
• Tích hợp trong TIA Portal: Dễ dàng cấu hình, lập trình và chẩn đoán lỗi thông qua phần mềm TIA Portal quen thuộc của Siemens.

2. Các Tính Năng Chính Của Sản Phẩm

• An toàn vượt trội: Đạt tiêu chuẩn an toàn cao nhất SIL3 (IEC 61508) và PL e (ISO 13849-1), đảm bảo an toàn tối đa cho người vận hành và thiết bị.
• Độ tin cậy cao: Thiết kế chắc chắn, linh kiện chất lượng cao, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Hiệu suất ấn tượng: Xử lý tín hiệu nhanh chóng, chính xác, đáp ứng yêu cầu của các ứng dụng đòi hỏi tốc độ cao.
• Dễ dàng tích hợp: Tương thích hoàn toàn với các CPU S7-1200 Fail-safe và phần mềm TIA Portal, giúp việc tích hợp vào hệ thống hiện có trở nên đơn giản.
• Linh hoạt ứng dụng: Phù hợp với nhiều loại máy móc và quy trình sản xuất khác nhau, từ đơn giản đến phức tạp.
• Giám sát chuẩn đoán lỗi: Giúp kỹ sư nhanh chóng tìm ra lỗi để sửa chữa

3. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Việc kết nối 6AG1226-6RA32-5XB0 với phần mềm TIA Portal được thực hiện dễ dàng qua các bước sau:

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp (V14 trở lên).
• Kết nối máy tính với CPU S7-1200 Fail-safe thông qua cáp Ethernet.
• Cấp nguồn cho module 6AG1226-6RA32-5XB0.

Thêm module vào dự án TIA Portal:

• Mở dự án TIA Portal của bạn.
• Trong cửa sổ “Devices & networks”, chọn CPU S7-1200 Fail-safe.
• Trong “Hardware catalog”, tìm kiếm “6AG1226-6RA32-5XB0” và kéo thả vào “Device view” của CPU.
• Kết nối module với CPU bằng cách kéo thả từ cổng PROFINET của CPU đến cổng PROFINET của module.

Cấu hình thông số:

• Trong “Device configuration” của module, bạn có thể cấu hình các thông số như địa chỉ IP, tên thiết bị, các thông số an toàn,…
• Đảm bảo cấu hình các thông số an toàn phù hợp với ứng dụng của bạn.

Tải cấu hình xuống CPU:

Sau khi hoàn tất cấu hình, nhấn nút “Download to device” để tải cấu hình xuống CPU.

Kiểm tra kết nối:

Sau khi tải cấu hình, bạn có thể kiểm tra kết nối bằng cách sử dụng các công cụ chẩn đoán trong TIA Portal.

4. Cách Lập Trình Sản Phẩm

6AG1226-6RA32-5XB0 được lập trình bằng ngôn ngữ LAD (Ladder Diagram) hoặc FBD (Function Block Diagram) trong môi trường TIA Portal. Dưới đây là một ví dụ đơn giản về cách lập trình chức năng dừng khẩn cấp:

1. Tạo một khối hàm (FB) mới: Trong TIA Portal, tạo một FB mới và đặt tên, ví dụ “EmergencyStop”.
2. Thêm các biến đầu vào/ra: Định nghĩa các biến đầu vào (ví dụ: nút nhấn dừng khẩn cấp) và đầu ra (ví dụ: tín hiệu điều khiển contactor).
3. Viết chương trình: Sử dụng các lệnh LAD hoặc FBD để lập trình logic cho chức năng dừng khẩn cấp.
4. Ví dụ: Khi nút nhấn dừng khẩn cấp được nhấn (tín hiệu đầu vào = 1), ngắt tín hiệu đầu ra (đầu ra = 0). Khi nút nhấn dừng khẩn cấp được nhả (tín hiệu đầu vào = 0), cho phép tín hiệu đầu ra (đầu ra = 1).
5. Gọi FB trong chương trình chính (OB1): Trong OB1, gọi FB “EmergencyStop” và kết nối các biến tương ứng.
6. Tải chương trình xuống CPU: Sau khi hoàn tất, tải chương trình xuống CPU và kiểm tra hoạt động.

5. Khắc Phục Một Số Lỗi Thường Gặp

Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi giao tiếp:

• Kiểm tra cáp kết nối, đảm bảo kết nối chắc chắn và không bị hỏng.
• Kiểm tra địa chỉ IP của module và CPU, đảm bảo chúng nằm trong cùng một dải mạng.
• Kiểm tra cấu hình PROFINET trong TIA Portal.

Lỗi đầu ra:

• Kiểm tra nguồn cấp cho module, đảm bảo đủ điện áp và dòng điện.
• Kiểm tra tải kết nối với đầu ra, đảm bảo không bị quá tải hoặc ngắn mạch.
• Kiểm tra cấu hình an toàn trong TIA Portal.

Lỗi phần cứng:

• Kiểm tra đèn LED báo trạng thái trên module, nếu có bất kỳ đèn nào báo lỗi, tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân và cách khắc phục.
• Nếu không thể tự khắc phục, liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật.

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Đừng chần chừ nữa! Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất công nghiệp.

• Liên hệ ngay với chúng tôi qua hotline: 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá tốt nhất.
• Truy cập website: thanhthienphu.vn để khám phá thêm nhiều giải pháp tự động hóa tiên tiến khác.
• Ghé thăm showroom của chúng tôi tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trải nghiệm trực tiếp sản phẩm.
