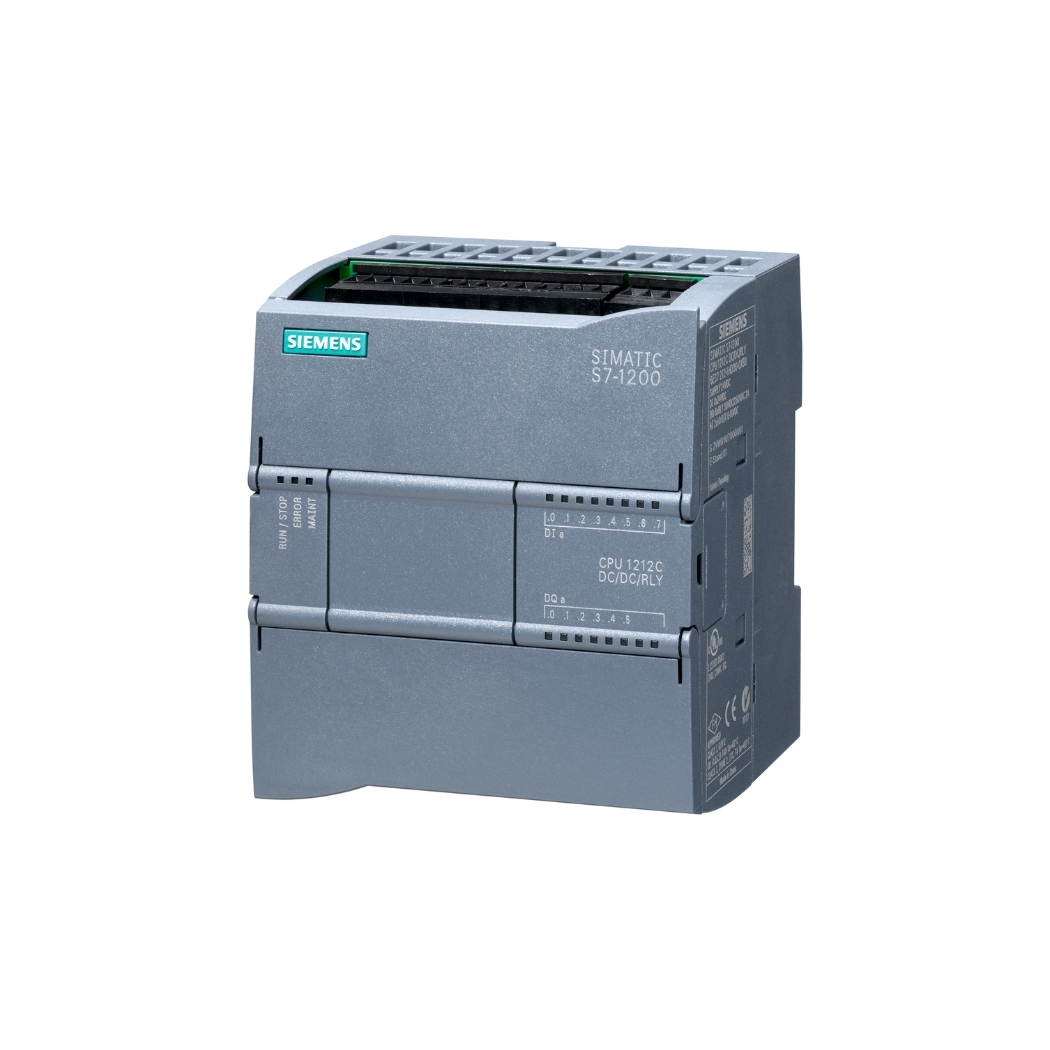

6AG1212-1HE40-4XB0 SIPLUS 1212C AC/DC/RLY S7-1200

6AG1212-1HE40-4XB0 – bộ lập trình PLC SIMATIC S7-1200 CPU 1212C AC/DC/RLY, là giải pháp hoàn hảo cho các ứng dụng tự động hóa vừa và nhỏ. Với thiết kế nhỏ gọn, tích hợp nhiều tính năng tiên tiến, thiết bị điều khiển khả trình này sẽ giúp nâng cao hiệu suất, tối ưu hóa quy trình sản xuất và tiết kiệm chi phí cho doanh nghiệp bạn, hiện đang được phân phối chính hãng tại thanhthienphu.vn.

1. Thông tin chi tiết về sản phẩm 6AG1212-1HE40-4XB0

6AG1212-1HE40-4XB0 là bộ lập trình điều khiển logic thuộc dòng SIMATIC S7-1200 tiên tiến của Siemens, được thiết kế để đáp ứng nhu cầu tự động hóa ngày càng cao trong các ngành công nghiệp hiện đại. Sản phẩm này sở hữu nhiều ưu điểm vượt trội, từ thiết kế nhỏ gọn, hiệu suất mạnh mẽ đến khả năng tích hợp linh hoạt, hứa hẹn mang đến giải pháp tối ưu cho các kỹ sư điện, kỹ thuật viên và doanh nghiệp.

Dưới đây là bảng thông tin chi tiết về sản phẩm, giúp bạn có cái nhìn tổng quan về các thông số kỹ thuật và đặc tính nổi bật, từ đó dễ dàng đánh giá và đưa ra quyết định đầu tư chính xác:

2. Cấu tạo sản phẩm 6AG1212-1HE40-4XB0

Bên trong vẻ ngoài nhỏ gọn của 6AG1212-1HE40-4XB0 là một hệ thống được thiết kế tỉ mỉ, tối ưu hóa cho các tác vụ điều khiển tự động hóa. Việc hiểu rõ cấu tạo của sản phẩm không chỉ giúp người dùng vận hành hiệu quả mà còn hỗ trợ đắc lực trong việc bảo trì và khắc phục sự cố, đảm bảo hệ thống luôn hoạt động ổn định. Hãy cùng thanhthienphu.vn khám phá chi tiết các thành phần chính của PLC này:

• Khối xử lý trung tâm (CPU): Là trái tim của hệ thống, CPU 1212C đảm nhiệm việc thực thi chương trình điều khiển, xử lý dữ liệu và giao tiếp với các thiết bị ngoại vi. Với tốc độ xử lý lệnh bit chỉ 0.08 µs, CPU này mang lại khả năng phản hồi nhanh chóng, chính xác, đáp ứng yêu cầu khắt khe của các ứng dụng điều khiển thời gian thực.
• Bộ nhớ: PLC 6AG1212-1HE40-4XB0 được trang bị 100 KB bộ nhớ chương trình/dữ liệu, cung cấp không gian lưu trữ rộng rãi cho các chương trình điều khiển phức tạp. Bộ nhớ này được chia thành các vùng chức năng khác nhau, bao gồm bộ nhớ làm việc, bộ nhớ tải và bộ nhớ hệ thống, giúp quản lý và truy xuất dữ liệu hiệu quả.
• Khối đầu vào/ra số (Digital I/O): Với 8 đầu vào số DC 24V và 6 đầu ra số rơ le, PLC này cung cấp khả năng kết nối linh hoạt với các cảm biến và cơ cấu chấp hành. Các đầu vào số được thiết kế để nhận tín hiệu từ các thiết bị như nút nhấn, công tắc hành trình, cảm biến tiệm cận. Trong khi đó, các đầu ra số rơ le có khả năng đóng cắt trực tiếp các tải AC/DC, chẳng hạn như đèn báo, van điện từ, contactor.
• Khối đầu vào/ra tương tự (Analog I/O): Mặc dù không tích hợp sẵn, PLC 6AG1212-1HE40-4XB0 có thể mở rộng thêm các module analog I/O để kết nối với các cảm biến đo lường nhiệt độ, áp suất, lưu lượng, hoặc các thiết bị điều khiển tốc độ động cơ.
• Khối truyền thông: Sản phẩm được tích hợp sẵn 1 cổng PROFINET, cho phép kết nối mạng tốc độ cao với các thiết bị khác trong hệ thống tự động hóa, chẳng hạn như màn hình HMI, biến tần, máy tính SCADA. Ngoài ra, PLC này còn hỗ trợ mở rộng thêm tối đa 3 module truyền thông, hỗ trợ các chuẩn giao tiếp phổ biến như RS232, RS485, AS-Interface.
• Khối nguồn: Bộ nguồn tích hợp trong PLC 6AG1212-1HE40-4XB0 có khả năng hoạt động với dải điện áp AC rộng từ 85-264V, đảm bảo tính ổn định và tin cậy trong các môi trường điện lưới không ổn định. Bộ nguồn này cung cấp nguồn DC 24V cho các đầu vào số và các module mở rộng, đồng thời bảo vệ thiết bị khỏi các sự cố quá áp, quá dòng.
• Vỏ bảo vệ: Được chế tạo từ vật liệu nhựa cao cấp, vỏ bảo vệ của PLC 6AG1212-1HE40-4XB0 có độ bền cao, chống va đập tốt, bảo vệ các linh kiện bên trong khỏi các tác động cơ học và môi trường. Thiết kế đạt tiêu chuẩn bảo vệ IP20, chống bụi và chống xâm nhập của các vật rắn có kích thước lớn hơn 12.5 mm.

3. Các tính năng chính của sản phẩm 6AG1212-1HE40-4XB0

6AG1212-1HE40-4XB0 không chỉ là một bộ điều khiển logic thông thường, mà còn là một giải pháp tự động hóa toàn diện với nhiều tính năng tiên tiến, hỗ trợ đắc lực cho các kỹ sư và doanh nghiệp trong việc tối ưu hóa quy trình sản xuất. Hãy cùng thanhthienphu.vn điểm qua những tính năng nổi bật nhất của sản phẩm này:

• Hiệu suất xử lý vượt trội: Nhờ bộ xử lý mạnh mẽ, PLC 6AG1212-1HE40-4XB0 có khả năng thực thi các lệnh điều khiển một cách nhanh chóng và chính xác. Theo nghiên cứu của Siemens, tốc độ xử lý lệnh bit của CPU 1212C nhanh hơn gấp 10 lần so với các dòng PLC thế hệ trước. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi thời gian đáp ứng nhanh như điều khiển vị trí, điều khiển động cơ servo.
• Lập trình dễ dàng với phần mềm TIA Portal: Phần mềm TIA Portal (Totally Integrated Automation Portal) cung cấp một môi trường lập trình thống nhất cho tất cả các thiết bị tự động hóa của Siemens, bao gồm cả PLC S7-1200. Với giao diện trực quan, thư viện hàm phong phú và các công cụ mô phỏng, chẩn đoán lỗi, TIA Portal giúp đơn giản hóa quá trình lập trình, rút ngắn thời gian phát triển ứng dụng.
• Tích hợp sẵn cổng PROFINET: PROFINET là chuẩn truyền thông Ethernet công nghiệp hàng đầu hiện nay, cho phép truyền tải dữ liệu tốc độ cao, thời gian thực giữa các thiết bị trong hệ thống tự động hóa. Việc tích hợp sẵn cổng PROFINET giúp 6AG1212-1HE40-4XB0 dễ dàng kết nối với các thiết bị khác như HMI, biến tần, hệ thống SCADA, tạo thành một mạng điều khiển thống nhất.
• Hỗ trợ nhiều chuẩn truyền thông: Ngoài PROFINET, PLC 6AG1212-1HE40-4XB0 còn hỗ trợ mở rộng thêm các module truyền thông với các chuẩn giao tiếp phổ biến như RS232, RS485, AS-Interface, PROFIBUS. Điều này cho phép PLC kết nối với nhiều loại thiết bị ngoại vi khác nhau, tăng tính linh hoạt và khả năng mở rộng của hệ thống.
• Chức năng điều khiển chuyển động: Sản phẩm hỗ trợ 4 ngõ ra phát xung (PTO) tốc độ cao lên đến 100 kHz, cho phép điều khiển chính xác các động cơ bước, động cơ servo trong các ứng dụng như máy cắt, máy đóng gói, robot. Ngoài ra, PLC còn tích hợp sẵn các hàm điều khiển vị trí, điều khiển tốc độ, giúp đơn giản hóa việc lập trình các ứng dụng điều khiển chuyển động.
• Chức năng an toàn (Safety Integrated): Dòng PLC S7-1200 có các phiên bản CPU an toàn (Fail-safe CPU) đạt tiêu chuẩn an toàn SIL 3 theo IEC 61508, đáp ứng các yêu cầu nghiêm ngặt về an toàn trong các ngành công nghiệp như ô tô, hóa chất, dầu khí. Mặc dù 6AG1212-1HE40-4XB0 không phải là phiên bản Fail-safe, nhưng vẫn có thể kết hợp với các module an toàn để xây dựng các hệ thống an toàn.
• Bảo mật cao: PLC 6AG1212-1HE40-4XB0 được trang bị nhiều tính năng bảo mật tiên tiến như bảo vệ truy cập bằng mật khẩu, bảo vệ khối chức năng, bảo vệ chống sao chép chương trình. Các tính năng này giúp bảo vệ tài sản trí tuệ của doanh nghiệp, ngăn chặn các truy cập trái phép và đảm bảo tính toàn vẹn của hệ thống.

4. Hướng dẫn kết nối sản phẩm 6AG1212-1HE40-4XB0 với phần mềm TIA Portal

Để khai thác tối đa tiềm năng của PLC 6AG1212-1HE40-4XB0, việc kết nối và lập trình thông qua phần mềm TIA Portal là vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện kết nối, tải chương trình và giám sát hoạt động của PLC một cách dễ dàng và hiệu quả:

Bước 1: Chuẩn bị

• Máy tính cài đặt phần mềm TIA Portal (phiên bản V13 trở lên).
• Cáp Ethernet (RJ45) để kết nối PLC với máy tính.
• PLC 6AG1212-1HE40-4XB0 và nguồn cấp.

Bước 2: Kết nối phần cứng

1. Cấp nguồn cho PLC.
2. Kết nối một đầu cáp Ethernet vào cổng PROFINET trên PLC, đầu còn lại kết nối vào cổng Ethernet trên máy tính.

Bước 3: Cấu hình địa chỉ IP cho PLC

1. Mở phần mềm TIA Portal.
2. Tạo một dự án mới (New Project).
3. Trong cửa sổ dự án, chọn “Online access”.
4. Chọn card mạng Ethernet mà bạn đang sử dụng để kết nối với PLC.
5. Nhấn “Update accessible devices” để tìm kiếm PLC trong mạng.
6. Khi PLC được tìm thấy, chọn PLC đó và nhấn “Show”.
7. Trong cửa sổ “Online & Diagnostics”, chọn “Functions” -> “Assign IP address”.
8. Đặt địa chỉ IP cho PLC trong cùng dải mạng với máy tính (ví dụ: IP address: 192.168.0.1, Subnet mask: 255.255.255.0).
9. Nhấn “Assign IP address” để lưu cài đặt.

Bước 4: Thêm PLC vào dự án

1. Trong cửa sổ dự án, chọn “Add new device”.
2. Chọn “Controllers” -> “SIMATIC S7-1200” -> “CPU” -> “CPU 1212C AC/DC/Rly” -> 6AG1212-1HE40-4XB0.
3. Chọn phiên bản firmware phù hợp và nhấn “OK”.

Bước 5: Tải chương trình xuống PLC

1. Viết chương trình điều khiển trong TIA Portal.
2. Biên dịch chương trình để kiểm tra lỗi.
3. Chọn PLC trong cây thư mục dự án và nhấn nút “Download to device”.
4. Trong cửa sổ “Load preview”, chọn “Start module” và nhấn “Load”.

Bước 6: Giám sát hoạt động

1. Để giám sát hoạt động của PLC, chọn PLC trong cây thư mục dự án và nhấn nút “Go online”.
2. Sử dụng các công cụ giám sát trong TIA Portal như Watch table, Force table, Online & Diagnostics để theo dõi giá trị các biến, trạng thái I/O và các thông tin chẩn đoán.

5. Cách lập trình sản phẩm 6AG1212-1HE40-4XB0

PLC 6AG1212-1HE40-4XB0 được lập trình thông qua phần mềm TIA Portal, một môi trường phát triển tích hợp mạnh mẽ và thân thiện với người dùng. thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản để tạo một chương trình điều khiển đơn giản, từ đó bạn có thể phát triển các ứng dụng phức tạp hơn theo nhu cầu của mình:

Bước 1: Tạo một dự án mới trong TIA Portal

1. Mở phần mềm TIA Portal.
2. Chọn “Create new project”.
3. Đặt tên cho dự án và chọn đường dẫn lưu trữ.
4. Nhấn “Create”.

Bước 2: Thêm PLC vào dự án

1. Trong cửa sổ dự án, chọn “Add new device”.
2. Chọn “Controllers” -> “SIMATIC S7-1200” -> “CPU” -> “CPU 1212C AC/DC/Rly” -> 6AG1212-1HE40-4XB0.
3. Chọn phiên bản firmware phù hợp và nhấn “OK”.

Bước 3: Cấu hình phần cứng

1. Trong cửa sổ “Device configuration”, bạn có thể cấu hình các thông số phần cứng của PLC như địa chỉ I/O, cài đặt truyền thông.
2. Nếu sử dụng các module mở rộng, bạn cần thêm chúng vào cấu hình phần cứng.

Bước 4: Viết chương trình điều khiển

Trong cây thư mục dự án, mở “Program blocks” -> “Main [OB1]”.

Sử dụng các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Structured Control Language (SCL) để viết chương trình điều khiển.

Ví dụ, để tạo một chương trình điều khiển đèn bằng nút nhấn, bạn có thể sử dụng các lệnh sau trong LAD:

• Thêm một tiếp điểm thường mở (Normally Open Contact) đại diện cho nút nhấn, gán địa chỉ đầu vào (ví dụ: I0.0).
• Thêm một cuộn dây (Coil) đại diện cho đèn, gán địa chỉ đầu ra (ví dụ: Q0.0).
• Kết nối tiếp điểm và cuộn dây bằng một đường thẳng.

Bước 5: Tạo các khối dữ liệu (Data Blocks)

1. Để lưu trữ dữ liệu, bạn có thể tạo các khối dữ liệu (DB).
2. Trong cây thư mục dự án, chọn “Program blocks” -> “Add new block” -> “Data block”.
3. Đặt tên cho DB và khai báo các biến cần lưu trữ.

Bước 6: Sử dụng các hàm và khối chức năng

1. TIA Portal cung cấp một thư viện phong phú các hàm và khối chức năng (FC, FB) để thực hiện các tác vụ như đếm, định thời, xử lý analog, truyền thông.
2. Bạn có thể kéo thả các hàm và khối chức năng từ thư viện vào chương trình và cấu hình các thông số phù hợp.

Bước 7: Mô phỏng chương trình

1. TIA Portal tích hợp sẵn công cụ mô phỏng PLCSIM, cho phép bạn kiểm tra chương trình mà không cần kết nối với PLC thật.
2. Để sử dụng PLCSIM, chọn PLC trong cây thư mục dự án và nhấn nút “Start simulation”.

Bước 8: Tải chương trình xuống PLC và giám sát hoạt động

Thực hiện theo các bước đã hướng dẫn ở phần trước để tải chương trình xuống PLC và giám sát hoạt động.

6. Khắc phục một số lỗi thường gặp với 6AG1212-1HE40-4XB0

Trong quá trình vận hành PLC 6AG1212-1HE40-4XB0, người dùng có thể gặp phải một số lỗi do nhiều nguyên nhân khác nhau. thanhthienphu.vn sẽ cung cấp cho bạn hướng dẫn chi tiết để nhận biết, chẩn đoán và khắc phục một số lỗi thường gặp nhất, giúp bạn tiết kiệm thời gian và đảm bảo hệ thống hoạt động ổn định:

Lỗi đèn LED báo lỗi:

Đèn ERROR nhấp nháy đỏ:

• Nguyên nhân: Có thể do lỗi phần cứng, lỗi chương trình, lỗi cấu hình hoặc lỗi truyền thông.
• Khắc phục: Kiểm tra mã lỗi hiển thị trong phần mềm TIA Portal (Online & Diagnostics), tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân cụ thể. Kiểm tra kết nối phần cứng, cáp kết nối, nguồn cấp. Thử tải lại chương trình hoặc khôi phục cài đặt gốc.

Đèn MAINT nhấp nháy vàng:

• Nguyên nhân: Yêu cầu bảo trì, chẳng hạn như pin yếu hoặc thẻ nhớ bị lỗi.
• Khắc phục: Thay pin hoặc thẻ nhớ (nếu có). Kiểm tra thông báo lỗi trong TIA Portal để xác định nguyên nhân cụ thể.

Lỗi kết nối với TIA Portal:

Không tìm thấy PLC trong mạng:

• Nguyên nhân: Sai địa chỉ IP, lỗi cáp mạng, lỗi card mạng hoặc tường lửa chặn kết nối.
• Khắc phục: Kiểm tra lại địa chỉ IP của PLC và máy tính, đảm bảo chúng nằm trong cùng dải mạng. Kiểm tra cáp mạng, thử thay cáp khác. Tạm thời tắt tường lửa để kiểm tra.

Lỗi khi tải chương trình xuống PLC:

• Nguyên nhân: Sai phiên bản firmware, lỗi kết nối hoặc chương trình có lỗi.
• Khắc phục: Kiểm tra phiên bản firmware của PLC và TIA Portal, đảm bảo chúng tương thích. Kiểm tra kết nối mạng, thử tải lại chương trình nhiều lần. Biên dịch lại chương trình để kiểm tra lỗi.

Lỗi I/O:

Đầu vào không nhận tín hiệu:

• Nguyên nhân: Lỗi cảm biến, đứt dây, lỗi module đầu vào hoặc cấu hình sai.
• Khắc phục: Kiểm tra cảm biến, dây dẫn bằng đồng hồ vạn năng. Kiểm tra đèn LED báo trạng thái đầu vào trên PLC. Kiểm tra cấu hình I/O trong TIA Portal.

Đầu ra không hoạt động:

• Nguyên nhân: Lỗi cơ cấu chấp hành, đứt dây, lỗi module đầu ra, cầu chì bị cháy hoặc cấu hình sai.
• Khắc phục: Kiểm tra cơ cấu chấp hành, dây dẫn. Kiểm tra đèn LED báo trạng thái đầu ra trên PLC. Kiểm tra cầu chì (nếu có). Kiểm tra cấu hình I/O trong TIA Portal.

Lỗi chương trình:

Chương trình chạy không đúng logic:

• Nguyên nhân: Lỗi lập trình, sai sót trong thuật toán điều khiển.
• Khắc phục: Sử dụng công cụ Debug trong TIA Portal để theo dõi luồng chương trình, kiểm tra giá trị các biến. Rà soát lại logic điều khiển, sửa đổi chương trình cho phù hợp.

PLC bị treo:

• Nguyên nhân: Lỗi chương trình, lỗi vòng lặp vô hạn, tràn bộ nhớ.
• Khắc phục: Tắt nguồn PLC, chờ vài giây rồi bật lại. Kiểm tra lại chương trình, tìm và sửa lỗi. Nếu lỗi vẫn tiếp diễn, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.
