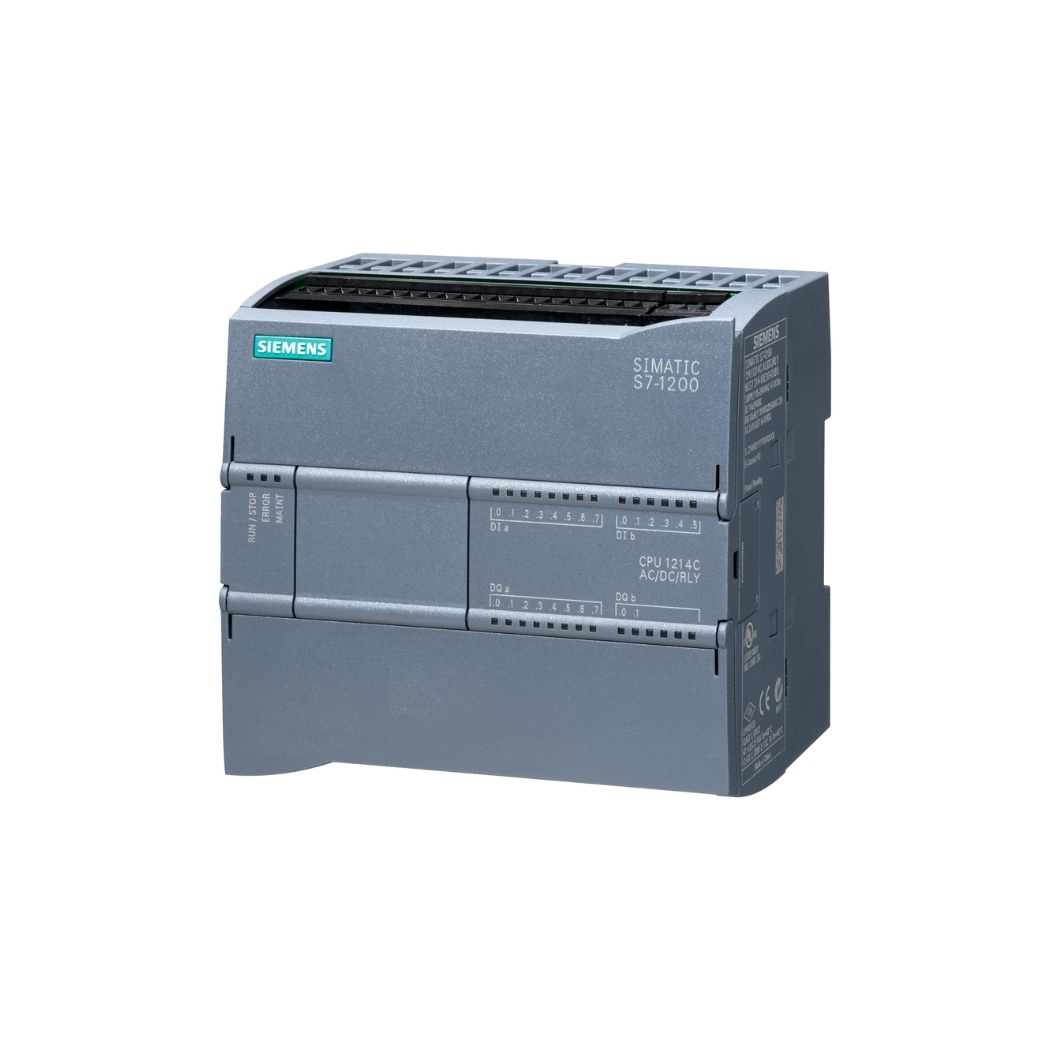

6ES7214-1BG40-0XB0 chính là bộ điều khiển lập trình PLC S7-1200 CPU 1214C phiên bản mới nhất, mang lại sự tin cậy tuyệt đối cho hệ thống tự động hóa của bạn, là lựa chọn hoàn hảo cho các kỹ sư, nhà quản lý kỹ thuật đang tìm kiếm giải pháp nâng cấp, tối ưu hóa quy trình sản xuất.
Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật chuyên nghiệp giúp bạn khai thác tối đa tiềm năng của thiết bị này, đảm bảo hệ thống vận hành mượt mà, ổn định và nâng cao hiệu quả sản xuất.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7214-1BG40-0XB0
6ES7214-1BG40-0XB0 là bộ điều khiển lập trình logic, thường được biết đến với tên gọi thân thuộc hơn là PLC, thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế để đáp ứng các yêu cầu điều khiển tự động hóa ngày càng phức tạp trong các ngành công nghiệp.
Sản phẩm này là trái tim của hệ thống điều khiển, mang đến sức mạnh xử lý vượt trội, khả năng kết nối linh hoạt và độ bền bỉ đáng tin cậy, giúp các kỹ sư và nhà quản lý kỹ thuật dễ dàng triển khai, vận hành và bảo trì hệ thống, từ đó tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh. Dưới đây là bảng thông số kỹ thuật chi tiết được thanhthienphu.vn tổng hợp, giúp quý khách dễ dàng nắm bắt và đánh giá:
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7214-1BG40-0XB0 |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Loại CPU | CPU 1214C DC/DC/DC |
| Điện áp nguồn cấp | 20.4 – 28.8 V DC |
| Dòng tiêu thụ | 400 mA (tại 24V DC) |
| Công suất tiêu thụ | 9 W |
| Bộ nhớ chương trình | 100 KB |
| Bộ nhớ dữ liệu | 10 KB |
| Bộ nhớ Load | 4 MB |
| Thời gian xử lý bit | 0.08 µs |
| Thời gian xử lý từ | 1.7 µs |
| Số lượng đầu vào số (DI) | 14 (24V DC) |
| Số lượng đầu ra số (DO) | 10 (24V DC, 0.5A) |
| Số lượng đầu vào tương tự (AI) | 2 (0-10V) |
| Số lượng đầu ra tương tự (AO) | Không có |
| Số lượng bộ đếm tốc độ cao (HSC) | 6 (100 kHz) |
| Giao diện truyền thông | PROFINET (Ethernet), hỗ trợ PROFIBUS DP (với module mở rộng) |
| Số lượng kết nối PROFINET | 1 |
| Hỗ trợ Web server | Có |
| Hỗ trợ OPC UA | Có (với firmware từ V4.2) |
| Nhiệt độ hoạt động | -20 đến 60 °C |
| Kích thước (Rộng x Cao x Sâu) | 110 mm x 100 mm x 75 mm |
| Khối lượng | 435 g |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, cULus, FM, RCM, RoHS |
| Giá bán tham khảo | Liên hệ hotline 08.12.77.88.99 để nhận báo giá chính xác nhất |
6ES7214-1BG40-0XB0 với thông số kỹ thuật vượt trội, là sự lựa chọn lý tưởng cho các ứng dụng điều khiển tự động hóa trong các ngành công nghiệp như sản xuất, chế biến, lắp ráp, đóng gói, và nhiều lĩnh vực khác. Sản phẩm này sẽ là trợ thủ đắc lực cho các kỹ sư, kỹ thuật viên điện, giúp họ hoàn thành tốt công việc và góp phần nâng cao hiệu quả hoạt động của doanh nghiệp.
2. Cấu Tạo Sản Phẩm 6ES7214-1BG40-0XB0
6ES7214-1BG40-0XB0, bộ điều khiển lập trình nhỏ gọn nhưng mạnh mẽ của Siemens, được cấu tạo từ nhiều thành phần quan trọng, phối hợp chặt chẽ với nhau để đảm bảo hiệu suất hoạt động tối ưu, đáp ứng nhu cầu điều khiển trong các hệ thống tự động hóa.
Dưới đây là cái nhìn chi tiết về cấu tạo bên trong của thiết bị này, giúp bạn hiểu rõ hơn về cách thức hoạt động của nó. Sản phẩm được thiết kế với sự tỉ mỉ, chú trọng vào từng chi tiết, mang đến sự tin cậy và hiệu quả cho người sử dụng. Hãy cùng thanhthienphu.vn khám phá cấu tạo chi tiết của thiết bị điều khiển này:
- Bộ xử lý trung tâm (CPU): Đây là trái tim của PLC 6ES7214-1BG40-0XB0, chịu trách nhiệm xử lý tất cả các lệnh logic, thực hiện các phép tính toán học, quản lý bộ nhớ và điều khiển các hoạt động của toàn bộ hệ thống. Bộ vi xử lý tích hợp bên trong CPU 1214C được thiết kế để tối ưu hóa hiệu suất, đảm bảo tốc độ xử lý nhanh và chính xác, đáp ứng yêu cầu khắt khe của các ứng dụng điều khiển thời gian thực.
- Bộ nhớ: PLC 6ES7214-1BG40-0XB0 được trang bị ba loại bộ nhớ chính bao gồm: Bộ nhớ chương trình (Program Memory) dùng để lưu trữ chương trình điều khiển do người dùng lập trình, với dung lượng 100 KB; Bộ nhớ dữ liệu (Data Memory) dùng để lưu trữ các biến, dữ liệu trung gian trong quá trình xử lý, với dung lượng 10 KB và Bộ nhớ tải (Load Memory) để lưu trữ cấu hình phần cứng và các khối dữ liệu, với dung lượng 4 MB.
- Khối nguồn: Cung cấp nguồn điện ổn định cho toàn bộ hệ thống, đảm bảo thiết bị hoạt động liên tục và tin cậy. Khối nguồn của 6ES7214-1BG40-0XB0 được thiết kế để hoạt động với điện áp đầu vào 20.4 – 28.8 V DC, đảm bảo tính linh hoạt trong các môi trường công nghiệp khác nhau.
- Khối đầu vào số (Digital Input): Gồm 14 đầu vào số 24V DC, cho phép kết nối với các cảm biến, công tắc, nút nhấn… để thu thập tín hiệu từ hiện trường. Các đầu vào này được thiết kế để lọc nhiễu, đảm bảo tín hiệu đầu vào sạch và ổn định, giúp PLC đưa ra các quyết định điều khiển chính xác.
- Khối đầu ra số (Digital Output): Gồm 10 đầu ra số 24V DC, 0.5A, dùng để điều khiển các thiết bị ngoại vi như đèn báo, van điện, động cơ… Các đầu ra này có khả năng đóng cắt nhanh, chính xác, giúp hệ thống phản ứng kịp thời với các thay đổi trong quá trình vận hành.
- Khối đầu vào tương tự (Analog Input): Tích hợp 2 đầu vào tương tự 0-10V, cho phép kết nối với các cảm biến đo lường các đại lượng vật lý như nhiệt độ, áp suất, lưu lượng… Các đầu vào tương tự này có độ phân giải cao, giúp PLC thu thập dữ liệu chính xác, phục vụ cho các ứng dụng điều khiển và giám sát quá trình.
- Khối truyền thông: PLC 6ES7214-1BG40-0XB0 hỗ trợ giao tiếp PROFINET (Ethernet), cho phép kết nối dễ dàng với các thiết bị khác trong mạng công nghiệp như màn hình HMI, máy tính, biến tần… Giao diện PROFINET cung cấp tốc độ truyền dữ liệu cao, độ tin cậy tốt, giúp hệ thống hoạt động ổn định và hiệu quả. Ngoài ra, với module mở rộng, PLC này cũng có thể hỗ trợ giao tiếp PROFIBUS DP.
- Đèn LED trạng thái: Hệ thống đèn LED hiển thị trạng thái hoạt động của PLC, các cổng vào/ra, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi, rất hữu ích trong quá trình vận hành và bảo trì.
Với cấu tạo khoa học và tích hợp nhiều công nghệ tiên tiến, 6ES7214-1BG40-0XB0 mang đến giải pháp điều khiển tự động hóa mạnh mẽ, tin cậy và hiệu quả cho các doanh nghiệp, giúp nâng cao năng suất và chất lượng sản phẩm.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7214-1BG40-0XB0
6ES7214-1BG40-0XB0, bộ điều khiển lập trình (PLC) tiên tiến từ Siemens, được trang bị hàng loạt tính năng ưu việt, mang lại lợi ích thiết thực cho các kỹ sư, nhà quản lý kỹ thuật và doanh nghiệp trong việc xây dựng và vận hành hệ thống tự động hóa. Sản phẩm này không chỉ đáp ứng nhu cầu điều khiển cơ bản mà còn hỗ trợ các ứng dụng phức tạp, đòi hỏi độ chính xác và tin cậy cao. Dưới đây là những tính năng nổi bật, khẳng định vị thế dẫn đầu của PLC SIMATIC S7-1200 CPU 1214C DC/DC/DC trong lĩnh vực tự động hóa công nghiệp. Thanhthienphu.vn tự hào mang đến cho bạn những tính năng điều khiển tối ưu này:
- Hiệu suất xử lý mạnh mẽ: Với bộ vi xử lý tiên tiến, 6ES7214-1BG40-0XB0 cung cấp tốc độ xử lý lệnh nhanh chóng, chỉ 0.08 µs cho mỗi lệnh bit và 1.7 µs cho mỗi lệnh từ. Khả năng xử lý vượt trội này giúp hệ thống phản ứng nhanh nhạy với các thay đổi, đảm bảo quá trình điều khiển diễn ra chính xác và hiệu quả, đặc biệt quan trọng trong các ứng dụng đòi hỏi thời gian thực. Theo nghiên cứu của Siemens, hiệu suất xử lý của CPU 1214C nhanh hơn tới 20% so với các dòng PLC thế hệ trước.
- Bộ nhớ dung lượng lớn: 6ES7214-1BG40-0XB0 được trang bị bộ nhớ chương trình lên đến 100 KB, bộ nhớ dữ liệu 10 KB và bộ nhớ tải 4 MB. Dung lượng bộ nhớ lớn cho phép lưu trữ các chương trình điều khiển phức tạp, nhiều khối dữ liệu và cấu hình hệ thống, đáp ứng nhu cầu của các ứng dụng tự động hóa ngày càng mở rộng.
- Tích hợp sẵn các đầu vào/ra số và tương tự: Với 14 đầu vào số, 10 đầu ra số và 2 đầu vào tương tự, 6ES7214-1BG40-0XB0 cung cấp khả năng kết nối trực tiếp với nhiều loại cảm biến và cơ cấu chấp hành, giúp đơn giản hóa việc thiết kế hệ thống và tiết kiệm chi phí. Khả năng tích hợp sẵn các đầu vào/ra giúp giảm thiểu nhu cầu sử dụng các module mở rộng, từ đó giảm kích thước tủ điện và đơn giản hóa việc lắp đặt.
- Hỗ trợ 6 bộ đếm tốc độ cao (HSC): 6ES7214-1BG40-0XB0 tích hợp 6 bộ đếm tốc độ cao với tần số lên đến 100 kHz, cho phép đo lường chính xác tốc độ quay của động cơ, lưu lượng dòng chảy, tần số xung… Tính năng này rất hữu ích trong các ứng dụng điều khiển vị trí, đồng bộ hóa chuyển động và giám sát tốc độ.
- Giao tiếp PROFINET tích hợp: 6ES7214-1BG40-0XB0 được trang bị cổng giao tiếp PROFINET (Ethernet) tích hợp, cho phép kết nối dễ dàng với các thiết bị khác trong mạng công nghiệp như màn hình HMI, máy tính, biến tần, hệ thống SCADA… Giao thức PROFINET cung cấp tốc độ truyền dữ liệu cao, độ tin cậy tốt và khả năng chẩn đoán lỗi từ xa, giúp hệ thống hoạt động ổn định và dễ dàng bảo trì.
- Hỗ trợ Web server: Tính năng Web server tích hợp cho phép người dùng truy cập và giám sát trạng thái của PLC, xem dữ liệu hệ thống, chẩn đoán lỗi thông qua trình duyệt web trên máy tính, điện thoại thông minh hoặc máy tính bảng. Điều này mang lại sự tiện lợi trong việc vận hành và bảo trì hệ thống, đặc biệt là trong các ứng dụng có yêu cầu giám sát từ xa.
- Bảo mật cao: 6ES7214-1BG40-0XB0 hỗ trợ các tính năng bảo mật tiên tiến như bảo vệ chương trình bằng mật khẩu, bảo vệ truy cập mạng, giúp ngăn chặn các truy cập trái phép và bảo vệ tài sản trí tuệ của doanh nghiệp.
- Dễ dàng lập trình và cấu hình: PLC SIMATIC S7-1200 được lập trình bằng phần mềm TIA Portal (Totally Integrated Automation Portal), một môi trường lập trình tích hợp, trực quan và dễ sử dụng. TIA Portal cung cấp các công cụ mạnh mẽ để lập trình, cấu hình, mô phỏng, chẩn đoán và bảo trì hệ thống, giúp rút ngắn thời gian phát triển dự án và giảm thiểu chi phí.
Với những tính năng vượt trội kể trên, 6ES7214-1BG40-0XB0 là sự lựa chọn lý tưởng cho các ứng dụng tự động hóa trong nhiều lĩnh vực công nghiệp, từ sản xuất, chế biến đến năng lượng và cơ sở hạ tầng.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7214-1BG40-0XB0 Với Phần Mềm
Để khai thác tối đa sức mạnh của 6ES7214-1BG40-0XB0, việc kết nối PLC với phần mềm lập trình là bước quan trọng đầu tiên. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể để kết nối PLC SIMATIC S7-1200 CPU 1214C DC/DC/DC với phần mềm TIA Portal, giúp bạn dễ dàng cấu hình, lập trình và giám sát thiết bị.
Hướng dẫn này được thiết kế đơn giản, dễ hiểu, phù hợp với cả những người mới bắt đầu làm quen với tự động hóa. Nắm vững các bước kết nối là nền tảng vững chắc để bạn xây dựng những hệ thống điều khiển hiện đại và hiệu quả. Hãy để chúng tôi đồng hành cùng bạn trên hành trình chinh phục công nghệ tự động hóa với hệ thống tự động hóa:
Bước 1: Chuẩn bị
Phần cứng:
- PLC 6ES7214-1BG40-0XB0
- Cáp Ethernet (RJ45)
- Máy tính cài đặt phần mềm TIA Portal
Phần mềm:
TIA Portal V13 SP1 trở lên (khuyến nghị sử dụng phiên bản mới nhất)
Bước 2: Kết nối phần cứng
- Kết nối PLC 6ES7214-1BG40-0XB0 với máy tính bằng cáp Ethernet. Cắm một đầu cáp vào cổng PROFINET (Ethernet) trên PLC (thường được đánh dấu là X1) và đầu còn lại vào cổng Ethernet trên máy tính.
- Cấp nguồn cho PLC.
Bước 3: Cấu hình địa chỉ IP cho PLC
- Trên máy tính, mở phần mềm TIA Portal.
- Tạo một dự án mới (New Project) hoặc mở dự án hiện có.
- Trong cửa sổ Project tree, chọn Online access.
- Chọn card mạng mà bạn đang sử dụng để kết nối với PLC.
- Nhấp vào Update accessible devices. TIA Portal sẽ quét và hiển thị các thiết bị có thể truy cập trong mạng.
- Chọn PLC 6ES7214-1BG40-0XB0 từ danh sách (thiết bị sẽ được nhận diện với địa chỉ MAC).
- Nhấp chuột phải vào PLC và chọn Online & diagnostics.
- Trong cửa sổ Online & diagnostics, chọn Functions -> Assign IP address.
- Đặt địa chỉ IP cho PLC trong cùng dải mạng với máy tính. Ví dụ: Địa chỉ IP: 192.168.0.1, Subnet mask: 255.255.255.0
- Nhấp vào Assign IP address.
- Kiểm tra lại kết nối bằng cách nhấp vào Test connection.
Bước 4: Tải cấu hình phần cứng xuống PLC
- Trong cửa sổ Project tree, nhấp đúp vào Device configuration.
- Kéo thả CPU 1214C DC/DC/DC (6ES7214-1BG40-0XB0) từ Hardware catalog vào cửa sổ Network view.
- Nhấp chuột phải vào PLC trong Network view và chọn Compile -> Hardware (rebuild all).
- Nhấp chuột phải vào PLC và chọn Download to device -> Hardware configuration.
- Trong cửa sổ Load preview, chọn Start module và nhấp vào Load.
- Chờ quá trình tải xuống hoàn tất.
Sau khi hoàn thành các bước trên, PLC 6ES7214-1BG40-0XB0 đã được kết nối thành công với phần mềm TIA Portal và sẵn sàng để lập trình.
5. Cách Lập Trình Sản Phẩm 6ES7214-1BG40-0XB0
Sau khi kết nối thành công PLC 6ES7214-1BG40-0XB0 với phần mềm TIA Portal, bước tiếp theo là lập trình để điều khiển thiết bị theo yêu cầu ứng dụng cụ thể. Thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình PLC SIMATIC S7-1200 CPU 1214C DC/DC/DC bằng ngôn ngữ LAD (Ladder Diagram), một trong những ngôn ngữ lập trình PLC phổ biến và trực quan nhất.
Hướng dẫn này sẽ cung cấp cho bạn nền tảng vững chắc để bắt đầu lập trình và khai thác tiềm năng của thiết bị, giúp bạn tự tin triển khai các dự án tự động hóa. Hãy cùng chúng tôi biến những ý tưởng điều khiển thành hiện thực với giải pháp điều khiển này:
Bước 1: Tạo chương trình mới
- Trong cửa sổ Project tree của TIA Portal, nhấp đúp vào Add new block dưới mục Program blocks.
- Chọn Organization Block (OB) và chọn OB1 (Main).
- Chọn ngôn ngữ lập trình LAD và nhấp OK.
Bước 2: Làm quen với giao diện lập trình LAD
- Thanh công cụ (Toolbar): Chứa các biểu tượng lệnh lập trình như tiếp điểm thường mở, tiếp điểm thường đóng, cuộn dây, bộ định thời, bộ đếm…
- Vùng làm việc (Network): Nơi bạn sẽ kéo thả và kết nối các lệnh để tạo thành chương trình điều khiển.
- Bảng Properties: Hiển thị thuộc tính của các lệnh được chọn.
Bước 3: Lập trình ví dụ đơn giản: Điều khiển đèn bằng nút nhấn
- Từ thanh công cụ, kéo thả tiếp điểm thường mở (Normally Open Contact) vào Network 1.
- Nhấp đúp vào tiếp điểm và gán địa chỉ đầu vào, ví dụ: %I0.0 (đầu vào số đầu tiên).
- Kéo thả cuộn dây (Output Coil) vào Network 1, bên phải tiếp điểm thường mở.
- Nhấp đúp vào cuộn dây và gán địa chỉ đầu ra, ví dụ: %Q0.0 (đầu ra số đầu tiên).
- Kết nối tiếp điểm và cuộn dây bằng cách kéo thả đường nối.
- Lưu chương trình bằng cách nhấp vào biểu tượng Save project.
Bước 4: Biên dịch và tải chương trình xuống PLC
- Nhấp chuột phải vào tên PLC trong Project tree và chọn Compile -> Hardware and software (only changes) để kiểm tra lỗi chương trình.
- Nhấp chuột phải vào tên PLC và chọn Download to device -> Hardware and software (only changes).
- Trong cửa sổ Load preview, chọn Start module và nhấp vào Load.
- Chờ quá trình tải xuống hoàn tất.
Bước 5: Kiểm tra chương trình
- Chuyển PLC sang chế độ RUN.
- Nhấn nút nhấn kết nối với đầu vào %I0.0.
- Quan sát đèn kết nối với đầu ra %Q0.0. Đèn sẽ sáng khi nhấn nút và tắt khi nhả nút.
Bước 6: Giám sát trực tuyến
- Trong TIA Portal, nhấp vào biểu tượng Go online.
- Nhấp vào biểu tượng Monitoring on/off để theo dõi trạng thái của các biến và hoạt động của chương trình trong thời gian thực.
Ví dụ mở rộng:
- Sử dụng Timer để tạo độ trễ bật/tắt đèn.
- Sử dụng Counter để đếm số lần nhấn nút.
- Kết hợp nhiều đầu vào/ra để điều khiển các thiết bị khác nhau.
Lưu ý:
- Tham khảo tài liệu hướng dẫn sử dụng TIA Portal và PLC 6ES7214-1BG40-0XB0 để hiểu rõ hơn về các lệnh và chức năng lập trình.
- Thực hành lập trình các ví dụ đơn giản trước khi triển khai các ứng dụng phức tạp hơn.
Đây chỉ là hướng dẫn cơ bản để bạn bắt đầu lập trình PLC 6ES7214-1BG40-0XB0. Với sự luyện tập và tìm hiểu thêm, bạn sẽ có thể lập trình các ứng dụng tự động hóa phức tạp hơn, đáp ứng nhu cầu sản xuất và nâng cao hiệu quả hoạt động của doanh nghiệp.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7214-1BG40-0XB0
Trong quá trình vận hành PLC 6ES7214-1BG40-0XB0, bạn có thể gặp phải một số lỗi phát sinh do nhiều nguyên nhân khác nhau. Việc nhanh chóng xác định và khắc phục lỗi là rất quan trọng để đảm bảo hệ thống hoạt động ổn định, tránh gián đoạn sản xuất.
Thanhthienphu.vn sẽ hướng dẫn bạn cách xử lý một số lỗi thường gặp trên PLC SIMATIC S7-1200 CPU 1214C DC/DC/DC, giúp bạn tiết kiệm thời gian và công sức trong quá trình vận hành và bảo trì. Hãy luôn ghi nhớ, hệ thống tự động hóa của bạn xứng đáng được vận hành trơn tru và chúng tôi luôn sẵn sàng hỗ trợ bạn đạt được điều đó với bộ điều khiển lập trình:
Lỗi đèn LED ERROR nhấp nháy đỏ:
Nguyên nhân: Có thể do lỗi phần cứng, lỗi chương trình, lỗi cấu hình hoặc lỗi giao tiếp.
Cách khắc phục:
- Kiểm tra trạng thái lỗi chi tiết trong TIA Portal bằng cách kết nối với PLC và chọn Online & diagnostics.
- Kiểm tra nguồn cấp cho PLC, đảm bảo điện áp nằm trong dải cho phép (20.4 – 28.8 V DC).
- Kiểm tra các kết nối đầu vào/ra, đảm bảo không có dây nào bị lỏng hoặc ngắn mạch.
- Kiểm tra chương trình, đảm bảo không có lỗi logic hoặc lỗi cú pháp.
- Tải lại chương trình xuống PLC.
- Nếu lỗi vẫn còn, hãy thử khởi động lại PLC.
- Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn nếu bạn không thể tự khắc phục.
Lỗi không kết nối được với PLC:
Nguyên nhân: Có thể do sai địa chỉ IP, lỗi cáp mạng, lỗi card mạng trên máy tính hoặc PLC đang ở chế độ STOP.
Cách khắc phục:
- Kiểm tra địa chỉ IP của PLC và máy tính, đảm bảo chúng nằm trong cùng dải mạng.
- Kiểm tra cáp mạng, đảm bảo cáp được kết nối chắc chắn và không bị hỏng.
- Thử sử dụng một cáp mạng khác.
- Kiểm tra card mạng trên máy tính, đảm bảo driver đã được cài đặt và hoạt động bình thường.
- Đảm bảo PLC đang ở chế độ RUN.
Lỗi đầu vào/ra không hoạt động:
Nguyên nhân: Có thể do đấu dây sai, hỏng cảm biến/cơ cấu chấp hành, lỗi cấu hình đầu vào/ra trong chương trình.
Cách khắc phục:
- Kiểm tra sơ đồ đấu dây, đảm bảo đấu đúng theo hướng dẫn của nhà sản xuất.
- Kiểm tra nguồn cấp cho cảm biến/cơ cấu chấp hành.
- Sử dụng đồng hồ vạn năng để kiểm tra tín hiệu đầu vào/ra.
- Kiểm tra cấu hình đầu vào/ra trong chương trình TIA Portal.
Lỗi chương trình chạy không đúng:
Nguyên nhân: Có thể do lỗi logic trong chương trình, gán sai địa chỉ biến, lỗi thời gian thực.
Cách khắc phục:
- Kiểm tra lại logic của chương trình, sử dụng chức năng Monitoring trong TIA Portal để theo dõi giá trị các biến và luồng thực thi của chương trình.
- Kiểm tra việc gán địa chỉ biến, đảm bảo không có sự nhầm lẫn hoặc trùng lặp.
- Sử dụng các công cụ debug trong TIA Portal để tìm và sửa lỗi.
Bảng tóm tắt lỗi và cách khắc phục:
| Lỗi | Nguyên nhân tiềm ẩn | Biện pháp khắc phục |
|---|---|---|
| Đèn LED ERROR nhấp nháy đỏ | Lỗi phần cứng, chương trình, cấu hình, giao tiếp | Kiểm tra nguồn, kết nối, chương trình, tải lại chương trình, khởi động lại PLC, liên hệ hỗ trợ kỹ thuật |
| Không kết nối được với PLC | Sai địa chỉ IP, lỗi cáp mạng, lỗi card mạng, PLC ở chế độ STOP | Kiểm tra địa chỉ IP, cáp mạng, card mạng, chuyển PLC sang chế độ RUN |
| Đầu vào/ra không hoạt động | Đấu dây sai, hỏng cảm biến/cơ cấu chấp hành, lỗi cấu hình | Kiểm tra đấu dây, nguồn cấp, tín hiệu đầu vào/ra, cấu hình trong chương trình |
| Chương trình chạy không đúng | Lỗi logic, gán sai địa chỉ biến, lỗi thời gian thực | Kiểm tra logic chương trình, gán địa chỉ biến, sử dụng công cụ debug |
| Mất kết nối PROFINET | Lỗi cáp mạng, cấu hình mạng, lỗi thiết bị mạng | Kiểm tra cáp, cấu hình IP, khởi động lại thiết bị mạng, kiểm tra tương thích thiết bị |
| Lỗi thẻ nhớ | Thẻ nhớ bị hỏng, định dạng không chính xác, dung lượng không đủ | Kiểm tra tính tương thích, định dạng lại thẻ nhớ (FAT32), sử dụng thẻ nhớ Siemens chính hãng, thay thế thẻ nhớ mới |
| Lỗi nguồn cấp | Nguồn cấp không ổn định, điện áp không chính xác, hư hỏng bộ nguồn | Kiểm tra điện áp đầu vào, sử dụng bộ ổn áp, kiểm tra bộ nguồn của PLC, thay thế bộ nguồn |
Lưu ý:
- Luôn tham khảo tài liệu hướng dẫn sử dụng PLC 6ES7214-1BG40-0XB0 và phần mềm TIA Portal để có thông tin chi tiết về các mã lỗi và cách khắc phục.
- Ghi lại mã lỗi và các bước đã thực hiện để thuận tiện cho việc chẩn đoán và sửa chữa sau này.
- Đảm bảo an toàn điện khi làm việc với PLC và các thiết bị điện.
Đây là một số lỗi thường gặp và cách khắc phục trên PLC 6ES7214-1BG40-0XB0. Nếu bạn gặp phải các lỗi khác hoặc không thể tự khắc phục, đừng ngần ngại liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật kịp thời.
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Về 6ES7214-1BG40-0XB0
Bạn đang tìm kiếm giải pháp tự động hóa tin cậy, hiệu quả để nâng cao năng suất và tối ưu hóa quy trình sản xuất. Bạn mong muốn sở hữu thiết bị điều khiển mạnh mẽ, bền bỉ, đáp ứng tốt các yêu cầu khắt khe của hệ thống. 6ES7214-1BG40-0XB0 chính là câu trả lời hoàn hảo cho những nhu cầu đó.
Và thanhthienphu.vn, với uy tín và kinh nghiệm lâu năm trong lĩnh vực cung cấp thiết bị điện công nghiệp, tự hào là đối tác tin cậy, sẵn sàng đồng hành cùng bạn trên con đường chinh phục thành công. Hãy để chúng tôi giúp bạn khai phá tiềm năng của tự động hóa công nghiệp.
Tại sao bạn nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp PLC 6ES7214-1BG40-0XB0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO), chứng nhận chất lượng (CQ), đảm bảo chất lượng và độ tin cậy tuyệt đối.
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn, giúp bạn tiết kiệm chi phí đầu tư.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng tự động hóa của chúng tôi luôn sẵn sàng lắng nghe, tư vấn và đưa ra giải pháp tối ưu nhất, phù hợp với nhu cầu cụ thể của từng khách hàng.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, bao gồm hướng dẫn lắp đặt, lập trình, vận hành, bảo trì và khắc phục sự cố, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
- Giao hàng nhanh chóng: Với hệ thống kho bãi rộng khắp tại các thành phố lớn như Thành phố Hồ Chí Minh, Hà Nội, Bình Dương và mạng lưới vận chuyển chuyên nghiệp, chúng tôi cam kết giao hàng nhanh chóng, đúng hẹn, đáp ứng kịp thời tiến độ dự án của bạn.
- Bảo hành chính hãng: Sản phẩm 6ES7214-1BG40-0XB0 được bảo hành chính hãng theo tiêu chuẩn của Siemens, mang đến sự an tâm tuyệt đối cho khách hàng trong quá trình sử dụng.
- Địa chỉ: Số 20, Đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức
