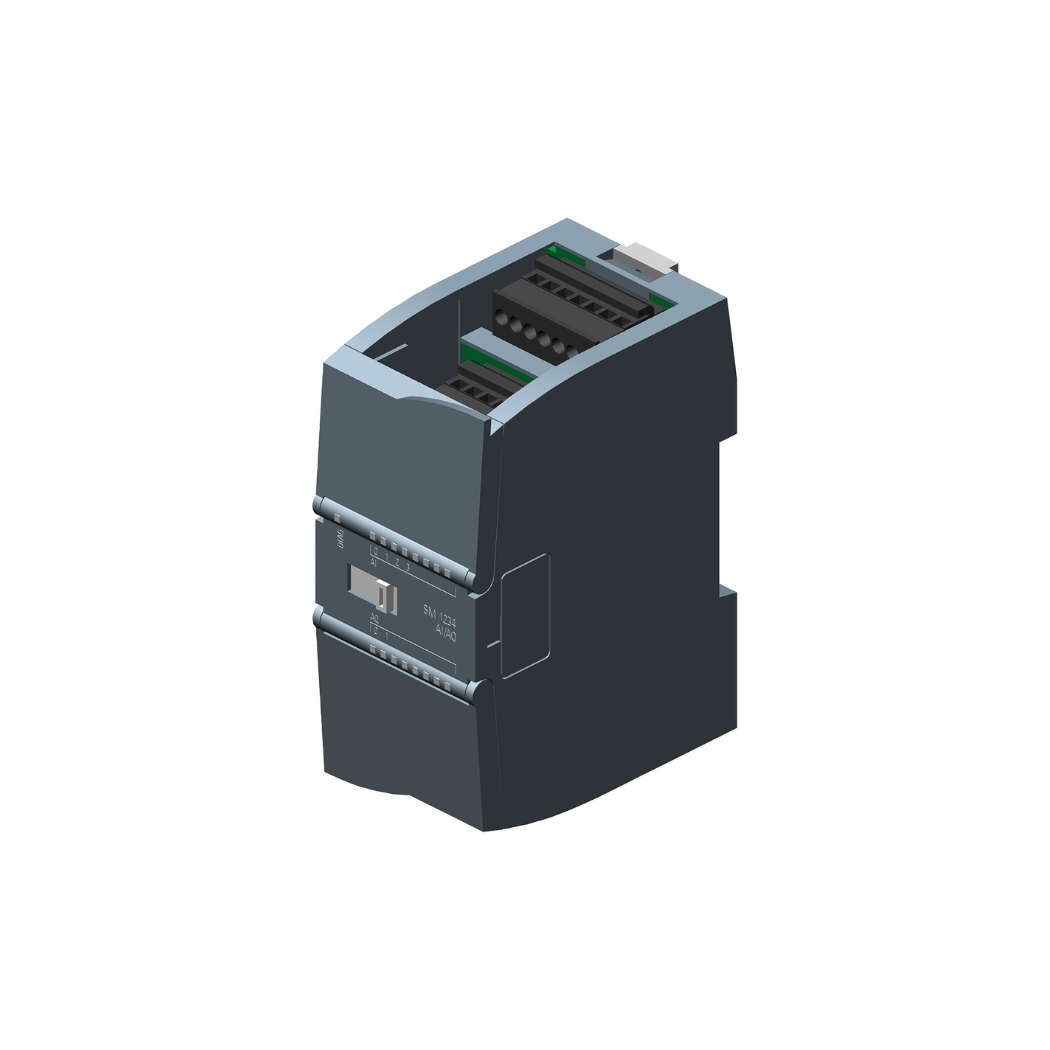

6AG1234-4HE32-2XB0 SIPLUS SM 1234 4AI/2AQ S7-1200

6AG1234-4HE32-2XB0, một bộ mở rộng ngõ vào/ra tương tự dành cho SIMATIC S7-1200, chính là giải pháp hoàn hảo nâng tầm hệ thống điều khiển tự động của bạn. Thanhthienphu.vn hân hạnh mang đến cho quý kỹ sư, nhà quản lý kỹ thuật giải pháp vượt trội này để tối ưu hóa quy trình, gia tăng hiệu quả, giảm thiểu chi phí vận hành, và nâng cao năng suất lao động.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AG1234-4HE32-2XB0

6AG1234-4HE32-2XB0 là mô-đun mở rộng tín hiệu tương tự (Analog Input/Output Module) được thiết kế để sử dụng cho bộ lập trình logic khả trình (PLC) SIMATIC S7-1200 của Siemens. Đây là một thiết bị quan trọng, đóng vai trò cầu nối giữa PLC với các thiết bị ngoại vi có tín hiệu tương tự trong các hệ thống tự động hóa. Sản phẩm này mang đến khả năng mở rộng linh hoạt, giúp các kỹ sư, nhà quản lý kỹ thuật dễ dàng kết nối và điều khiển các cảm biến, bộ truyền động và các thiết bị khác, từ đó nâng cao hiệu suất và độ chính xác của hệ thống.

Để giúp bạn hiểu rõ hơn về 6AG1234-4HE32-2XB0, thanhthienphu.vn xin trình bày bảng thông tin chi tiết sau:

2. Cấu Tạo Sản Phẩm 6AG1234-4HE32-2XB0 – Sự Tỉ Mỉ Trong Từng Chi Tiết

6AG1234-4HE32-2XB0 được thiết kế với sự tỉ mỉ và chính xác cao, đảm bảo độ tin cậy và hiệu suất ổn định trong môi trường công nghiệp khắc nghiệt. Dưới đây là chi tiết cấu tạo của sản phẩm, giúp bạn hiểu rõ hơn về cách thức hoạt động và các thành phần chính:

Vỏ bảo vệ: Được làm từ nhựa cứng chất lượng cao, đạt chuẩn IP20, có khả năng chống bụi bẩn và bảo vệ các linh kiện bên trong khỏi va đập nhẹ. Thiết kế nhỏ gọn với kích thước 45 mm x 100 mm x 75 mm giúp tiết kiệm không gian lắp đặt trong tủ điện.

Khối đầu nối (Terminal Block): Bao gồm các đầu nối dạng vít chắc chắn, giúp kết nối dây dẫn từ các cảm biến, thiết bị ngoại vi đến mô-đun một cách dễ dàng và an toàn. Các đầu nối được đánh số rõ ràng, giúp đơn giản hóa quá trình đấu dây.

Mạch điện tử: Đây là bộ phận quan trọng nhất của mô-đun, bao gồm các vi mạch và linh kiện điện tử chất lượng cao, được thiết kế và sản xuất theo tiêu chuẩn nghiêm ngặt của Siemens.

• Bộ chuyển đổi tín hiệu tương tự sang số (ADC): Chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số để PLC có thể xử lý.
• Bộ chuyển đổi tín hiệu số sang tương tự (DAC): Chuyển đổi tín hiệu số từ PLC thành tín hiệu tương tự để điều khiển các thiết bị đầu ra.
• Bộ xử lý trung tâm: Điều khiển toàn bộ hoạt động của mô-đun, bao gồm việc thu thập, xử lý và truyền dữ liệu.
• Mạch cách ly: Đảm bảo tín hiệu được truyền đi chính xác, không bị nhiễu và bảo vệ PLC khỏi các sự cố về điện.

Đèn LED báo trạng thái: Hệ thống đèn LED hiển thị trạng thái hoạt động của từng kênh, giúp người dùng dễ dàng theo dõi và phát hiện lỗi nếu có.

Cổng kết nối với PLC: Sử dụng cổng kết nối chuyên dụng để kết nối với CPU của S7-1200 thông qua bus hệ thống.

Tổng quan: 6AG1234-4HE32-2XB0 là một khối thống nhất, hoạt động ổn định, bền bỉ, là một phần không thể thiếu trong các hệ thống tự động hóa hiện đại. Mỗi thành phần đều được lựa chọn và kiểm tra kỹ lưỡng, đảm bảo chất lượng và độ tin cậy cao nhất.

3. Các Tính Năng Chính Của Sản Phẩm 6AG1234-4HE32-2XB0 – Bí Quyết Cho Hệ Thống Tự Động Hóa Ưu Việt

6AG1234-4HE32-2XB0 không chỉ là một mô-đun mở rộng thông thường, mà còn là một giải pháp mạnh mẽ, tích hợp nhiều tính năng tiên tiến, giúp nâng cao hiệu quả và độ chính xác cho hệ thống tự động hóa. Hãy cùng thanhthienphu.vn khám phá những tính năng nổi bật của sản phẩm này:

• Mở rộng linh hoạt: Với 4 kênh đầu vào tương tự và 2 kênh đầu ra tương tự, mô-đun này cho phép mở rộng khả năng kết nối của PLC S7-1200 với nhiều loại cảm biến và thiết bị ngoại vi khác nhau, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa.
• Độ chính xác cao: Nhờ độ phân giải cao (16 bit cho ngõ vào và 15 bit cho ngõ ra), 6AG1234-4HE32-2XB0 đảm bảo độ chính xác trong việc đo lường và điều khiển, giúp hệ thống hoạt động ổn định và tin cậy hơn. Theo nghiên cứu của Viện Đo lường Quốc gia Việt Nam, độ chính xác trong đo lường công nghiệp ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu quả sản xuất, với sai số giảm 1% có thể giúp tăng năng suất lên đến 2-3%.
• Hỗ trợ nhiều dải tín hiệu: Mô-đun này hỗ trợ nhiều dải tín hiệu điện áp và dòng điện khác nhau, bao gồm 0-10V, ±10V, 0-5V, ±5V, 1-5V, 0-20mA, 4-20mA, mang lại sự linh hoạt trong việc lựa chọn cảm biến và thiết bị phù hợp với yêu cầu cụ thể của từng ứng dụng.
• Tốc độ xử lý nhanh: Với thời gian chuyển đổi chỉ 625 µs cho tất cả các kênh, 6AG1234-4HE32-2XB0 đảm bảo khả năng phản hồi nhanh chóng, đáp ứng yêu cầu của các ứng dụng điều khiển thời gian thực.
• Cách ly tín hiệu: Tính năng cách ly tín hiệu 500 VDC giúp bảo vệ PLC và các thiết bị khác khỏi các sự cố về điện, đồng thời đảm bảo tín hiệu được truyền đi chính xác và không bị nhiễu.
• Dễ dàng cấu hình và lập trình: 6AG1234-4HE32-2XB0 được tích hợp hoàn toàn vào môi trường lập trình TIA Portal của Siemens, giúp việc cấu hình và lập trình trở nên dễ dàng và thuận tiện hơn bao giờ hết.
• Thiết kế bền bỉ: Sản phẩm được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với dải nhiệt độ hoạt động rộng từ -20 °C đến +60 °C và khả năng chống ẩm tốt.

Kết luận: Những tính năng vượt trội này làm cho 6AG1234-4HE32-2XB0 trở thành lựa chọn lý tưởng cho các ứng dụng tự động hóa đòi hỏi độ chính xác, tin cậy và hiệu suất cao. Đây chính là chìa khóa giúp doanh nghiệp nâng cao năng lực cạnh tranh, tối ưu hóa quy trình sản xuất và đạt được thành công bền vững.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AG1234-4HE32-2XB0 Với Phần Mềm – Từng Bước Đơn Giản, Hiệu Quả

Việc kết nối 6AG1234-4HE32-2XB0 với phần mềm TIA Portal của Siemens được thực hiện một cách dễ dàng và trực quan. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể để kết nối thành công:

Bước 1: Chuẩn bị phần cứng

• Đảm bảo bạn đã có PLC S7-1200, mô-đun 6AG1234-4HE32-2XB0, cáp kết nối và nguồn cấp phù hợp.
• Lắp đặt mô-đun 6AG1234-4HE32-2XB0 vào rack của PLC S7-1200 theo hướng dẫn trong tài liệu kỹ thuật của Siemens.

Bước 2: Kết nối phần cứng

• Kết nối nguồn cấp 24VDC cho mô-đun.
• Kết nối các cảm biến và thiết bị ngoại vi vào các đầu nối tương ứng trên mô-đun.
• Đảm bảo rằng PLC S7-1200 đã được kết nối với máy tính cài đặt phần mềm TIA Portal thông qua cáp Ethernet hoặc cáp Profinet.

Bước 3: Cài đặt phần mềm TIA Portal

Đảm bảo máy tính của bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp với PLC S7-1200.

Bước 4: Tạo dự án mới trong TIA Portal

• Mở phần mềm TIA Portal.
• Tạo một dự án mới (New Project).
• Chọn dòng PLC S7-1200 tương ứng.

Bước 5: Thêm mô-đun 6AG1234-4HE32-2XB0 vào dự án

• Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
• Trong danh sách thiết bị, tìm đến thư mục “Analog I/O Modules” và chọn 6AG1234-4HE32-2XB0.
• Kéo và thả mô-đun vào vị trí tương ứng trên rack của PLC.

Bước 6: Cấu hình phần cứng

• Nhấp đúp vào mô-đun 6AG1234-4HE32-2XB0 trong cửa sổ “Devices & Networks” để mở cửa sổ cấu hình.
• Tại đây, bạn có thể cấu hình các thông số cho từng kênh đầu vào/đầu ra tương tự, bao gồm dải tín hiệu, địa chỉ I/O, và các cài đặt khác.

Bước 7: Lưu và tải cấu hình xuống PLC

• Sau khi hoàn tất cấu hình, lưu dự án.
• Kết nối với PLC và tải cấu hình xuống PLC.

Lưu ý: Để đảm bảo kết nối thành công, hãy tham khảo tài liệu hướng dẫn chi tiết của Siemens và tuân thủ các quy tắc an toàn điện. Nếu gặp bất kỳ khó khăn nào, đừng ngần ngại liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.

5. Cách Lập Trình Sản Phẩm 6AG1234-4HE32-2XB0 – Mở Ra Tiềm Năng Vô Hạn

Sau khi kết nối thành công 6AG1234-4HE32-2XB0 với phần mềm TIA Portal, bước tiếp theo là lập trình để khai thác toàn bộ tiềm năng của mô-đun này. Thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình cơ bản cho 6AG1234-4HE32-2XB0 trong môi trường TIA Portal:

Bước 1: Xác định địa chỉ I/O

• Mỗi kênh đầu vào/đầu ra tương tự trên mô-đun 6AG1234-4HE32-2XB0 sẽ được gán một địa chỉ I/O cụ thể.
• Bạn có thể tìm thấy thông tin này trong cửa sổ cấu hình phần cứng của mô-đun trong TIA Portal.

Bước 2: Sử dụng các khối hàm (Function Blocks) để đọc và ghi giá trị tương tự

• TIA Portal cung cấp các khối hàm chuyên dụng để làm việc với tín hiệu tương tự.
• Để đọc giá trị từ kênh đầu vào tương tự: Sử dụng khối hàm “RD_S” (Read Scaled Value) hoặc “RD_US” (Read Unscaled Value) tùy thuộc vào việc bạn muốn đọc giá trị đã được chuyển đổi hay giá trị thô.
• Để ghi giá trị ra kênh đầu ra tương tự: Sử dụng khối hàm “WR_S” (Write Scaled Value) hoặc “WR_US” (Write Unscaled Value).

Bước 3: Lập trình logic điều khiển

• Sử dụng các ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram) hoặc SCL (Structured Control Language) để viết chương trình điều khiển.
• Kết hợp các khối hàm đọc/ghi giá trị tương tự với các lệnh logic, bộ định thời, bộ đếm và các hàm khác để tạo ra chương trình điều khiển mong muốn.

Bước 4: Ví dụ minh họa

Đọc giá trị nhiệt độ từ cảm biến nhiệt độ kết nối với kênh AI0 và hiển thị lên HMI:

• Sử dụng khối hàm “RD_S” để đọc giá trị từ địa chỉ I/O của kênh AI0.
• Kết nối đầu ra của khối hàm “RD_S” với một biến (tag) trung gian.
• Hiển thị giá trị của biến trung gian lên HMI.

Điều khiển độ sáng của đèn LED kết nối với kênh AO0 dựa trên giá trị đặt từ HMI:

• Đọc giá trị đặt từ HMI và lưu vào một biến trung gian.
• Sử dụng khối hàm “WR_S” để ghi giá trị từ biến trung gian ra địa chỉ I/O của kênh AO0.

Bước 5: Kiểm tra và gỡ lỗi

Sau khi viết xong chương trình, hãy kiểm tra kỹ lưỡng và sử dụng các công cụ gỡ lỗi có sẵn trong TIA Portal để phát hiện và sửa lỗi nếu có.

Bước 6: Tải chương trình xuống PLC

Kết nối với PLC và tải chương trình xuống PLC.

Bước 7: Giám sát và vận hành

Sử dụng các công cụ giám sát trong TIA Portal hoặc HMI để theo dõi hoạt động của hệ thống và điều chỉnh các thông số khi cần thiết.

Lưu ý: Đây chỉ là hướng dẫn lập trình cơ bản. Để khai thác tối đa các tính năng của 6AG1234-4HE32-2XB0, bạn nên tham khảo tài liệu hướng dẫn chi tiết của Siemens và tham gia các khóa đào tạo chuyên sâu về lập trình PLC S7-1200. Thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong quá trình học tập và ứng dụng sản phẩm. Hãy gọi ngay 08.12.77.88.99 để được tư vấn miễn phí.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1234-4HE32-2XB0 – Nhanh Chóng, Chính Xác, Hiệu Quả

Trong quá trình sử dụng 6AG1234-4HE32-2XB0, bạn có thể gặp phải một số lỗi nhất định. Đừng lo lắng, thanhthienphu.vn sẽ hướng dẫn bạn cách khắc phục một số lỗi thường gặp để đảm bảo hệ thống hoạt động ổn định:

Lỗi 1: Mô-đun không được nhận diện bởi PLC

Nguyên nhân:

• Kết nối giữa mô-đun và PLC không chắc chắn.
• Cấu hình phần cứng trong TIA Portal không chính xác.
• Mô-đun bị hỏng.

Cách khắc phục:

• Kiểm tra lại kết nối giữa mô-đun và PLC, đảm bảo mô-đun được lắp đặt đúng cách và chắc chắn.
• Kiểm tra lại cấu hình phần cứng trong TIA Portal, đảm bảo rằng mô-đun đã được thêm vào dự án và cấu hình chính xác.
• Thử thay thế bằng một mô-đun khác để kiểm tra xem mô-đun có bị hỏng hay không.

Lỗi 2: Giá trị đọc từ kênh đầu vào tương tự không chính xác

Nguyên nhân:

• Cảm biến bị lỗi hoặc hiệu chuẩn sai.
• Dây dẫn bị nhiễu.
• Cấu hình dải tín hiệu trong TIA Portal không chính xác.

Cách khắc phục:

• Kiểm tra lại cảm biến, đảm bảo cảm biến hoạt động bình thường và được hiệu chuẩn đúng cách.
• Kiểm tra lại dây dẫn, đảm bảo dây dẫn không bị đứt, hở hoặc bị nhiễu. Sử dụng dây dẫn có lớp chống nhiễu nếu cần thiết.
• Kiểm tra lại cấu hình dải tín hiệu trong TIA Portal, đảm bảo rằng dải tín hiệu được cấu hình phù hợp với dải tín hiệu của cảm biến.

Lỗi 3: Không ghi được giá trị ra kênh đầu ra tương tự

Nguyên nhân:

• Thiết bị đầu ra bị lỗi.
• Dây dẫn bị đứt hoặc hở.
• Cấu hình dải tín hiệu trong TIA Portal không chính xác.

Cách khắc phục:

• Kiểm tra lại thiết bị đầu ra, đảm bảo thiết bị hoạt động bình thường.
• Kiểm tra lại dây dẫn, đảm bảo dây dẫn không bị đứt hoặc hở.
• Kiểm tra lại cấu hình dải tín hiệu trong TIA Portal, đảm bảo rằng dải tín hiệu được cấu hình phù hợp với dải tín hiệu của thiết bị đầu ra.

Lỗi 4: Đèn LED báo lỗi trên mô-đun nhấp nháy

Nguyên nhân:

Có thể do lỗi phần cứng hoặc phần mềm.

Cách khắc phục:

• Tham khảo tài liệu hướng dẫn của Siemens để xác định ý nghĩa của mã lỗi dựa trên trạng thái nhấp nháy của đèn LED.
• Kiểm tra lại các kết nối, cấu hình và chương trình để tìm nguyên nhân gây lỗi.

Lỗi 5: Nhiễu tín hiệu

Nguyên nhân: Môi trường làm việc có nhiều thiết bị điện tử phát ra sóng điện từ, dây dẫn kém chất lượng, khoảng cách truyền tín hiệu xa.

Cách khắc phục:

• Sử dụng cáp chống nhiễu.
• Bố trí cáp tín hiệu cách xa nguồn gây nhiễu.
• Sử dụng bộ lọc tín hiệu.
• Tiếp đất hệ thống đúng cách.

Lưu ý: Trên đây chỉ là một số lỗi thường gặp. Nếu bạn gặp phải các lỗi khác hoặc không thể tự khắc phục, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua số điện thoại 08.12.77.88.99. Chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7.
