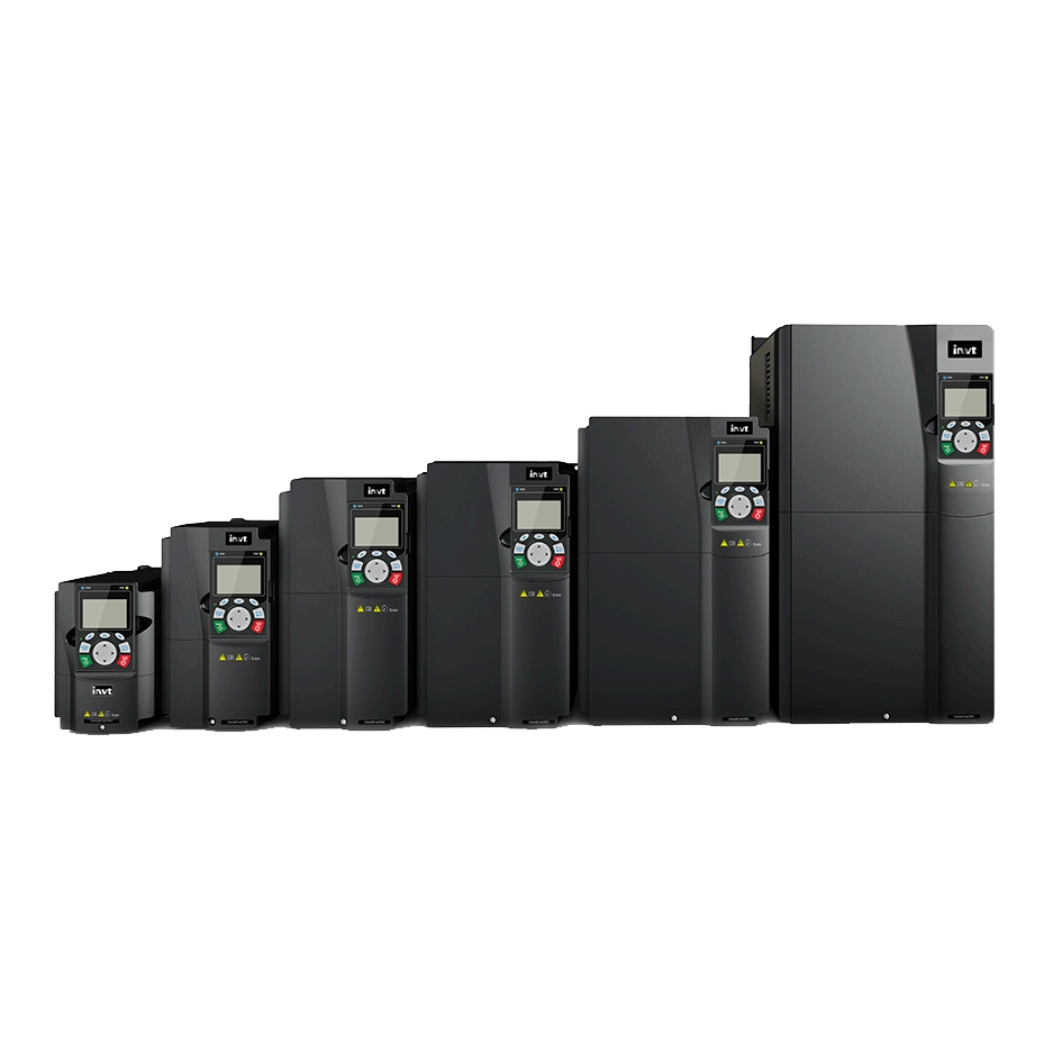

GD350A-500P-4 Biến tần INVT 3AC 380-440V 500kW là giải pháp truyền động mạnh mẽ, kiểm soát chính xác và tối ưu hiệu suất cho hệ thống máy móc công nghiệp của bạn, đã sẵn sàng tại thanhthienphu.vn.
Thiết bị ưu việt này không chỉ nâng cao năng suất, mà còn mang lại sự an tâm tuyệt đối trong vận hành, giúp các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp chinh phục mọi thách thức sản xuất.
1. Cấu tạo sản phẩm GD350A-500P-4 Biến tần INVT 3AC 380-440V 500kW
- Khối nguồn: Cung cấp năng lượng cho toàn bộ hệ thống, đảm bảo hoạt động ổn định và liên tục. Bao gồm các bộ lọc nhiễu EMI/RFI, bộ chỉnh lưu và tụ điện DC bus.
- Khối công suất: Chuyển đổi điện áp DC thành điện áp AC 3 pha với tần số và biên độ có thể điều chỉnh. Sử dụng các IGBT (Insulated Gate Bipolar Transistor) công suất lớn, được điều khiển bởi mạch điều khiển tiên tiến.
- Khối điều khiển: “Bộ não” của biến tần, thực hiện các thuật toán điều khiển phức tạp để điều khiển tốc độ và mô-men xoắn của động cơ. Bao gồm bộ vi xử lý, bộ nhớ, các mạch giao tiếp và các cảm biến.
- Khối giao tiếp: Cho phép biến tần kết nối với các hệ thống điều khiển bên ngoài (PLC, HMI, máy tính) thông qua các giao thức truyền thông như Modbus RTU, CANopen, Profibus DP, Ethernet/IP.
- Hệ thống làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Sử dụng quạt tản nhiệt và/hoặc hệ thống làm mát bằng chất lỏng.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học. Được thiết kế chắc chắn, đạt tiêu chuẩn IP20 hoặc IP54 (tùy chọn).
2. Các tính năng chính của GD350A-500P-4 Biến tần INVT 3AC 380-440V 500kW
Điều khiển đa chế độ:
Hỗ trợ các chế độ điều khiển V/F, SVC (Sensorless Vector Control) và FVC (Field Vector Control), cho phép người dùng lựa chọn chế độ phù hợp nhất với ứng dụng của mình.
- V/F: Phù hợp cho các ứng dụng tải không đổi hoặc thay đổi chậm, như bơm, quạt, băng tải.
- SVC: Cung cấp khả năng điều khiển tốc độ và mô-men xoắn chính xác hơn, phù hợp cho các ứng dụng yêu cầu độ chính xác cao, như máy công cụ, máy ép, máy cán.
- FVC: Cung cấp hiệu suất điều khiển cao nhất, phù hợp cho các ứng dụng đòi hỏi động lực học cao, như cẩu trục, thang máy, máy ly tâm.
Khả năng quá tải cao:
Chịu được quá tải 150% trong 60 giây, 180% trong 10 giây và 200% trong 2 giây, đảm bảo hoạt động ổn định trong các điều kiện tải khắc nghiệt.
Tích hợp bộ lọc EMC:
Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
Chức năng bảo vệ toàn diện:
Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, lỗi chạm đất,…
Hỗ trợ nhiều giao thức truyền thông:
Modbus RTU (RS485), CANopen, Profibus DP, Ethernet/IP (tùy chọn), cho phép dễ dàng tích hợp vào các hệ thống điều khiển tự động.
Chức năng điều khiển PID tích hợp:
Cho phép điều khiển chính xác các thông số quá trình như áp suất, lưu lượng, nhiệt độ,…
Chức năng tự động dò thông số động cơ:
Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
Giao diện người dùng thân thiện:
Màn hình LCD hiển thị thông tin rõ ràng, các phím chức năng dễ sử dụng, giúp người dùng dễ dàng cài đặt, vận hành và giám sát biến tần.
Phần mềm lập trình và giám sát:
Cung cấp các công cụ mạnh mẽ để cấu hình, lập trình, giám sát và chẩn đoán lỗi biến tần.
3. Hướng dẫn kết nối GD350A-500P-4 Biến tần INVT 3AC 380-440V 500kW với phần mềm
Chuẩn bị:
Máy tính có cài đặt phần mềm INVT Workshop (tải về từ trang web của INVT hoặc thanhthienphu.vn).
Cáp kết nối:
- Cáp USB-RS485 (nếu kết nối qua cổng RS485).
- Cáp Ethernet (nếu kết nối qua cổng Ethernet).
Biến tần GD350A-500P-4 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
Kết nối qua RS485:
- Kết nối cáp USB-RS485 vào cổng USB của máy tính.
- Kết nối đầu còn lại của cáp vào cổng RS485 trên biến tần (thường được ký hiệu là A, B hoặc +, -).
Kết nối qua Ethernet:
- Kết nối cáp Ethernet vào cổng Ethernet của máy tính.
- Kết nối đầu còn lại của cáp vào cổng Ethernet trên biến tần (thường được ký hiệu là RJ45).
Cài đặt phần mềm:
- Chạy file cài đặt INVT Workshop và làm theo hướng dẫn trên màn hình.
- Sau khi cài đặt xong, khởi động phần mềm.
Thiết lập kết nối trong phần mềm:
Chọn loại biến tần: Goodrive350A.
Chọn phương thức kết nối:
- RS485: Chọn cổng COM tương ứng với cáp USB-RS485, đặt tốc độ baud (thường là 9600 hoặc 19200), địa chỉ biến tần (mặc định là 1).
- Ethernet: Nhập địa chỉ IP của biến tần (có thể tìm thấy trong tài liệu hướng dẫn hoặc cài đặt trên màn hình biến tần).
Nhấn nút “Connect” (Kết nối).
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần, bao gồm các thông số hoạt động, trạng thái và lỗi (nếu có).
- Bạn có thể sử dụng phần mềm để thay đổi các thông số cài đặt, điều khiển biến tần (chạy/dừng, thay đổi tốc độ,…), giám sát các thông số hoạt động và chẩn đoán lỗi.
4. Cách lập trình GD350A-500P-4 Biến tần INVT 3AC 380-440V 500kW
Truy cập vào chế độ lập trình:
- Sử dụng các phím chức năng trên bảng điều khiển của biến tần để vào chế độ cài đặt thông số (Parameter setting).
- Sử dụng phần mềm INVT Workshop trên máy tính (sau khi đã kết nối thành công).
Tìm hiểu về các nhóm thông số:
Các thông số của biến tần được chia thành các nhóm chức năng khác nhau, ví dụ:
- P0: Thông số cơ bản (Basic parameters).
- P1: Thông số động cơ (Motor parameters).
- P2: Thông số điều khiển (Control parameters).
- P3: Thông số bảo vệ (Protection parameters).
- P4: Thông số truyền thông (Communication parameters).
Thay đổi các thông số:
- Sử dụng các phím mũi tên lên/xuống để di chuyển đến thông số cần thay đổi.
- Nhấn phím “Enter” (hoặc tương đương) để vào chế độ chỉnh sửa.
- Sử dụng các phím mũi tên lên/xuống để thay đổi giá trị thông số.
- Nhấn phím “Enter” để lưu lại thay đổi.
Một số thông số quan trọng cần lưu ý:
- P0.01: Lựa chọn chế độ điều khiển (V/F, SVC, FVC).
- P0.03: Tần số đầu ra tối đa.
- P0.04: Thời gian tăng tốc.
- P0.05: Thời gian giảm tốc.
- P1.01: Điện áp định mức của động cơ.
- P1.02: Dòng điện định mức của động cơ.
- P1.03: Tần số định mức của động cơ.
- P1.04: Tốc độ định mức của động cơ.
- P2.01: Nguồn lệnh chạy/dừng (bàn phím, terminal, truyền thông).
- P2.02: Nguồn lệnh tần số (bàn phím, potentiometer, analog input, truyền thông).
- P3.xx: Các thông số bảo vệ (quá dòng, quá áp, quá nhiệt,…).
5. Khắc phục một số lỗi thường gặp trên GD350A-500P-4 Biến tần INVT
| Mã lỗi |
Mô tả lỗi |
Nguyên nhân |
Giải pháp |
| OC1 |
Quá dòng khi tăng tốc |
Động cơ bị quá tải, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác, điện áp lưới thấp. |
Kiểm tra tải động cơ, tăng thời gian tăng tốc, kiểm tra và cài đặt lại thông số động cơ, kiểm tra điện áp lưới. |
| OC2 |
Quá dòng khi giảm tốc |
Thời gian giảm tốc quá ngắn, quán tính tải quá lớn. |
Tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần). |
| OC3 |
Quá dòng khi chạy ở tốc độ không đổi |
Động cơ bị quá tải, điện áp lưới thấp, thông số động cơ không chính xác. |
Kiểm tra tải động cơ, kiểm tra điện áp lưới, kiểm tra và cài đặt lại thông số động cơ. |
| OV1 |
Quá áp khi tăng tốc |
Điện áp lưới quá cao, điện trở xả bị lỗi (nếu có). |
Kiểm tra điện áp lưới, kiểm tra điện trở xả. |
| OV2 |
Quá áp khi giảm tốc |
Thời gian giảm tốc quá ngắn, quán tính tải quá lớn, điện áp lưới quá cao. |
Tăng thời gian giảm tốc, sử dụng điện trở xả (nếu cần), kiểm tra điện áp lưới. |
| OV3 |
Quá áp khi chạy ở tốc độ không đổi |
Điện áp lưới quá cao. |
Kiểm tra điện áp lưới. |
| LU |
Điện áp thấp |
Điện áp lưới quá thấp, mất pha. |
Kiểm tra điện áp lưới, kiểm tra cầu chì. |
| OL1 |
Quá tải động cơ |
Động cơ bị quá tải, thông số bảo vệ quá tải không chính xác. |
Kiểm tra tải động cơ, kiểm tra và cài đặt lại thông số bảo vệ quá tải. |
| OL2 |
Quá tải biến tần |
Biến tần hoạt động quá công suất, nhiệt độ môi trường quá cao. |
Giảm tải, cải thiện hệ thống làm mát. |
| EF |
Lỗi ngoài (External Fault) |
Có lỗi từ tín hiệu bên ngoài (ví dụ: công tắc hành trình, cảm biến nhiệt độ,…). |
Kiểm tra các thiết bị ngoại vi và kết nối. |
