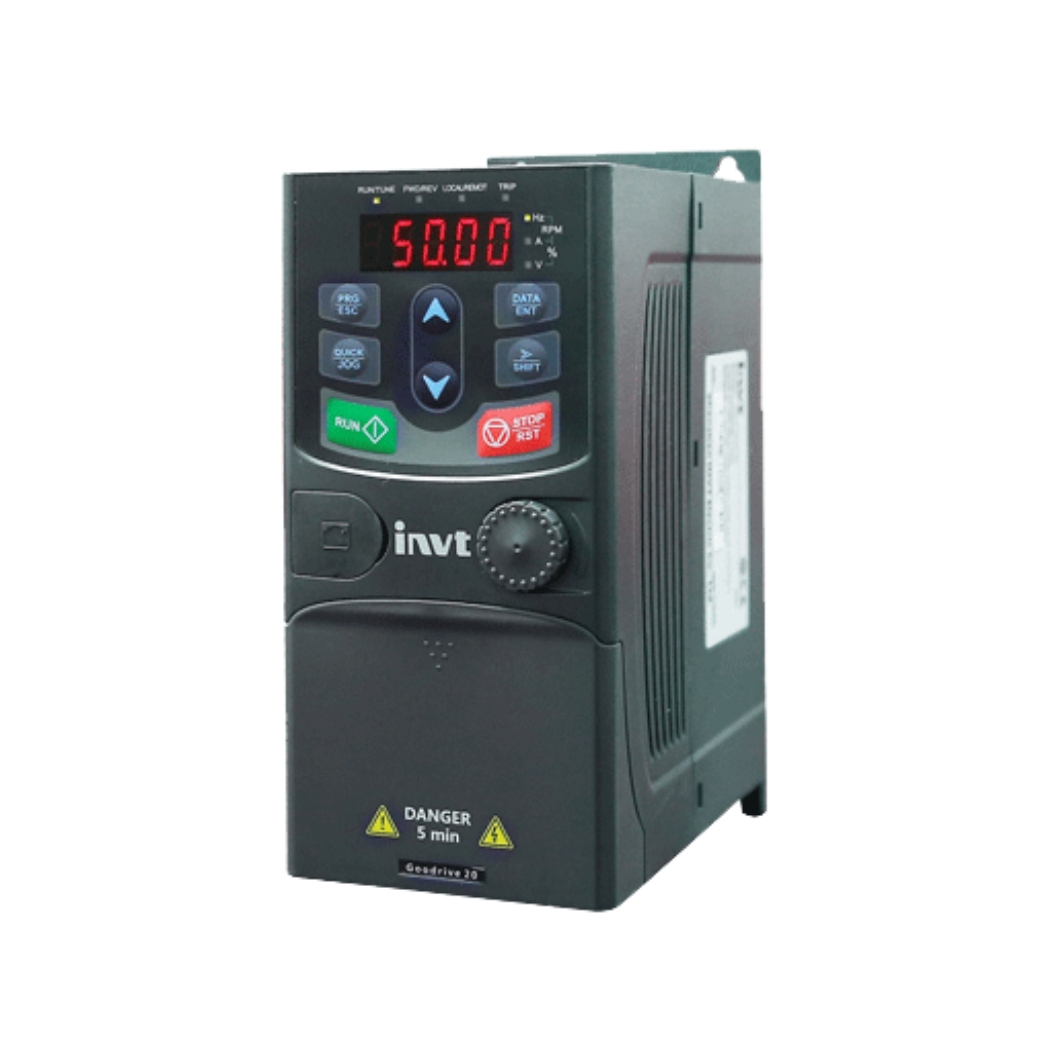

GD20-1R5G-SS2 – Biến tần INVT GD20 1.5kW điện áp vào/ra 1 pha 220V

Download tài liệu Biến tần INVT GD20

➢ Operation Manual dòng biến tần INVT GD20 (EN)
➢ Thông số cơ bản dòng biến tần INVT GD20 (VI)

GD20-1R5G-SS2 – Biến tần INVT GD20 1.5kW điện áp vào/ra 1 pha 220V, giải pháp điều khiển động cơ tiên tiến giúp tối ưu hóa hiệu suất vận hành và tiết kiệm năng lượng vượt trội cho hệ thống của bạn, đã có mặt tại thanhthienphu.vn.

Đây là thiết bị biến đổi tần số hiện đại, một lựa chọn thông minh để nâng cấp và hiện đại hóa dây chuyền sản xuất, mang lại sự ổn định và độ tin cậy cao, đồng thời giải quyết triệt để những trăn trở về chi phí vận hành và bảo trì thiết bị cũ.

1. Cấu tạo GD20-1R5G-SS2

• Mạch chỉnh lưu (Rectifier Circuit): Đây là cửa ngõ đầu vào của biến tần, có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) 1 pha 220V từ nguồn điện lưới thành dòng điện một chiều (DC). Mạch chỉnh lưu trong INVT GD20-1R5G-SS2 sử dụng các Diode công suất chất lượng cao, có khả năng chịu đựng dòng điện lớn và nhiệt độ cao, đảm bảo cung cấp nguồn DC ổn định cho các khối phía sau, ngay cả trong điều kiện lưới điện không ổn định. Điều này giúp bảo vệ các linh kiện nhạy cảm khác và kéo dài tuổi thọ của biến tần.
• Mạch lọc DC Bus (DC Bus Filter Circuit): Sau khi được chỉnh lưu, dòng điện DC vẫn còn chứa các gợn sóng. Mạch lọc DC Bus, bao gồm các tụ điện dung lượng lớn và cuộn cảm, có vai trò làm phẳng điện áp DC này, tạo ra một nguồn điện DC siêu sạch và ổn định. Chất lượng của tụ điện ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của biến tần. INVT GD20 sử dụng tụ điện từ các nhà sản xuất uy tín, có tuổi thọ cao và khả năng chịu nhiệt tốt, đảm bảo biến tần hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Mạch nghịch lưu IGBT (IGBT Inverter Circuit): Đây là trái tim của biến tần, nơi quyết định chất lượng điện áp đầu ra cấp cho động cơ. Mạch nghịch lưu sử dụng các linh kiện bán dẫn công suất IGBT (Insulated Gate Bipolar Transistor) thế hệ mới, có khả năng đóng cắt ở tần số cao với tổn hao thấp. Dưới sự điều khiển của bộ vi xử lý, các IGBT này sẽ “băm” điện áp DC thành các xung điện áp có độ rộng khác nhau (PWM – Pulse Width Modulation), tái tạo lại dòng điện xoay chiều 3 pha (hoặc 1 pha tùy loại) với tần số và biên độ điện áp mong muốn để điều khiển tốc độ động cơ một cách chính xác. Việc sử dụng IGBT chất lượng cao giúp giảm nhiệt lượng tỏa ra, tăng hiệu suất chuyển đổi năng lượng và độ tin cậy của biến tần.
• Bộ vi xử lý trung tâm (Microprocessor Control Unit – MCU): Đây là bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp như điều khiển V/f, điều khiển vector không gian (SVPWM), xử lý tín hiệu từ cảm biến, giao tiếp với người dùng qua màn hình và các cổng truyền thông. INVT GD20-1R5G-SS2 được trang bị MCU tốc độ cao, đảm bảo phản ứng nhanh chóng và chính xác với các thay đổi tải hoặc tín hiệu điều khiển, mang lại khả năng điều khiển động cơ mượt mà và ổn định.
• Hệ thống tản nhiệt (Cooling System): Trong quá trình hoạt động, các linh kiện công suất như Diode và IGBT sẽ tỏa ra một lượng nhiệt đáng kể. Hệ thống tản nhiệt hiệu quả là yếu tố then chốt để đảm bảo biến tần hoạt động ổn định và bền bỉ. GD20-1R5G-SS2 được trang bị quạt làm mát thông minh (chỉ hoạt động khi nhiệt độ tăng cao) và các lá tản nhiệt bằng nhôm được thiết kế tối ưu, giúp giải phóng nhiệt lượng nhanh chóng, duy trì nhiệt độ hoạt động an toàn cho các linh kiện.
• Vỏ bảo vệ (Enclosure): Vỏ biến tần được làm từ nhựa ABS cao cấp hoặc kim loại sơn tĩnh điện (tùy phiên bản và công suất), đạt tiêu chuẩn bảo vệ IP20, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động cơ học nhẹ. Thiết kế vỏ cũng được tính toán để tối ưu luồng không khí làm mát.
• Màn hình hiển thị LED và bàn phím (LED Display and Keypad): Cho phép người dùng dễ dàng cài đặt thông số, giám sát trạng thái hoạt động của biến tần và động cơ, cũng như chẩn đoán lỗi. Giao diện trực quan, dễ sử dụng là một điểm cộng lớn cho INVT GD20.

Sự kết hợp hài hòa và chất lượng vượt trội của từng thành phần cấu tạo nên GD20-1R5G-SS2 – Biến tần INVT GD20 1.5kW điện áp vào/ra 1 pha 220V chính là lời cam kết về một giải pháp điều khiển động cơ mạnh mẽ, đáng tin cậy, sẵn sàng đáp ứng những yêu cầu khắt khe nhất trong môi trường công nghiệp. Đây thực sự là một thiết bị biến đổi tần số được chế tạo để phục vụ nhu cầu của các chuyên gia.

2. Các tính năng chính của GD20-1R5G-SS2

Chế độ điều khiển đa dạng và tiên tiến:

• Điều khiển V/f (Voltage/Frequency): Chế độ điều khiển cơ bản, phù hợp với nhiều loại tải thông thường như bơm, quạt, băng tải. Cho phép tùy chỉnh đường đặc tính V/f để tối ưu hóa cho từng ứng dụng cụ thể, ví dụ như đường cong V/f cho bơm quạt để tiết kiệm năng lượng tối đa hoặc đường V/f tuyến tính cho các tải có momen không đổi.
• Điều khiển Vector không gian SVPWM (Space Vector Pulse Width Modulation): Một thuật toán điều khiển tiên tiến hơn, giúp tối ưu hóa việc sử dụng điện áp DC Bus, giảm sóng hài dòng điện đầu ra, làm cho động cơ chạy êm hơn, momen ổn định hơn và hiệu suất cao hơn so với điều khiển V/f truyền thống. Đây là một lợi thế đáng kể của dòng Goodrive20.

Khả năng chịu quá tải mạnh mẽ: Biến tần GD20-1R5G-SS2 có khả năng chịu quá tải 150% dòng định mức trong 60 giây và 180% trong 10 giây. Điều này rất quan trọng đối với các ứng dụng có momen khởi động lớn hoặc thường xuyên gặp tình trạng quá tải ngắn hạn, giúp bảo vệ biến tần và đảm bảo hệ thống vận hành liên tục.

Tích hợp bộ hãm (Braking Unit) bên trong (cho một số model): Đối với các ứng dụng yêu cầu dừng nhanh hoặc có tải có quán tính lớn, việc tích hợp sẵn bộ hãm giúp tiết kiệm không gian lắp đặt và chi phí so với việc phải mua thêm bộ hãm rời. Điện trở xả sẽ được kết nối để tiêu tán năng lượng tái sinh khi động cơ giảm tốc. (Cần kiểm tra cụ thể model GD20-1R5G-SS2 có tích hợp sẵn hay không, nếu không thì có terminal để kết nối bộ hãm ngoài).

Chức năng PID tích hợp: Cho phép biến tần tự động điều chỉnh tốc độ động cơ để duy trì một thông số quá trình (ví dụ: áp suất, lưu lượng, nhiệt độ) ở một giá trị đặt trước. Điều này rất hữu ích trong các ứng dụng điều khiển vòng kín như hệ thống cấp nước điều áp, hệ thống thông gió HVAC, giúp ổn định quá trình và tiết kiệm năng lượng hiệu quả.

Đa dạng chức năng bảo vệ toàn diện: INVT GD20-1R5G-SS2 được trang bị nhiều chức năng bảo vệ động cơ và biến tần, bao gồm:

• Bảo vệ quá dòng (Overcurrent)
• Bảo vệ quá áp (Overvoltage)
• Bảo vệ thấp áp (Undervoltage)
• Bảo vệ quá nhiệt (Overheating)
• Bảo vệ quá tải (Overload)
• Bảo vệ mất pha đầu vào/đầu ra (Input/Output Phase Loss)
• Bảo vệ chạm đất (Ground Fault) Những chức năng này giúp ngăn ngừa hư hỏng thiết bị, đảm bảo an toàn vận hành và giảm thiểu thời gian dừng máy.

Giao tiếp truyền thông Modbus RTU (RS485): Tiêu chuẩn truyền thông công nghiệp phổ biến, cho phép biến tần dễ dàng kết nối và tích hợp vào các hệ thống điều khiển lớn hơn như PLC, HMI, SCADA. Điều này mở ra khả năng giám sát và điều khiển từ xa, thu thập dữ liệu vận hành để phân tích và tối ưu hóa.

Màn hình LED và bàn phím thân thiện: Thiết kế trực quan, dễ dàng thao tác cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi. Bàn phím có thể tháo rời và lắp đặt từ xa (tùy chọn cáp nối dài) giúp tăng tính linh hoạt khi lắp đặt trong tủ điện.

Chức năng nhảy tần số (Frequency Skip): Tránh các tần số cộng hưởng cơ khí có thể gây ra rung động và tiếng ồn lớn, bảo vệ máy móc và cải thiện môi trường làm việc.

• Điều khiển đa cấp tốc độ: Cho phép cài đặt trước nhiều cấp tốc độ khác nhau và lựa chọn thông qua các đầu vào số (digital input), phù hợp cho các ứng dụng yêu cầu thay đổi tốc độ theo quy trình định sẵn.
• Chức năng tự động ổn áp AVR (Automatic Voltage Regulation): Khi điện áp đầu vào dao động trong một phạm vi nhất định, biến tần sẽ tự động điều chỉnh để duy trì điện áp đầu ra ổn định, đảm bảo động cơ hoạt động bình thường.
• Thiết kế nhỏ gọn, dễ lắp đặt: Kích thước tối ưu giúp tiết kiệm không gian tủ điện, dễ dàng lắp đặt theo kiểu DIN rail hoặc bắt vít.
• Tần số sóng mang có thể điều chỉnh: Giúp giảm tiếng ồn động cơ, đặc biệt quan trọng trong các ứng dụng yêu cầu độ ồn thấp.
• Bộ lọc EMC tích hợp (tùy model): Một số model của dòng GD20 có tích hợp sẵn bộ lọc EMC C3, giúp giảm nhiễu điện từ, đáp ứng các tiêu chuẩn tương thích điện từ và đảm bảo hoạt động ổn định của các thiết bị điện tử khác gần đó.

3. Hướng dẫn kết nối sản phẩm GD20-1R5G-SS2

3.1. Chuẩn bị trước khi kết nối

• Kiểm tra sản phẩm: Đảm bảo biến tần GD20-1R5G-SS2 đúng model, không bị hư hỏng vật lý trong quá trình vận chuyển. Kiểm tra nhãn mác để chắc chắn thông số điện áp (1 pha 220V), công suất (1.5kW) phù hợp với động cơ và nguồn điện.
• Chuẩn bị dụng cụ: Tua vít cách điện, kìm tuốt dây, kìm bấm cos, đồng hồ vạn năng (VOM).
• Chuẩn bị vật tư: Dây điện có tiết diện phù hợp với công suất động cơ và dòng định mức của biến tần, đầu cos, băng keo cách điện.
• Chọn vị trí lắp đặt: Nơi khô ráo, thoáng mát, ít bụi bẩn, không có chất ăn mòn hay khí dễ cháy nổ. Đảm bảo không gian xung quanh biến tần đủ để tản nhiệt (theo khuyến cáo của nhà sản xuất, thường là 10-15cm các phía). Tránh lắp đặt gần các nguồn phát nhiệt lớn hoặc nơi có rung động mạnh.
• Đọc tài liệu: Nghiên cứu kỹ sơ đồ đấu dây và các khuyến cáo trong sách hướng dẫn sử dụng (manual) của INVT GD20.

3.2. Các bước kết nối điện lực

Bước 1: Ngắt hoàn toàn nguồn điện: Đây là bước quan trọng nhất để đảm bảo an toàn. Tắt aptomat (CB) tổng cấp nguồn cho biến tần và sử dụng bút thử điện để kiểm tra chắc chắn không còn điện áp.

Bước 2: Kết nối nguồn điện đầu vào (Input Power Supply):

• Biến tần GD20-1R5G-SS2 là loại vào 1 pha 220V. Kết nối dây pha (L) và dây trung tính (N) của nguồn điện lưới 220VAC vào các cọc đấu dây R (hoặc L1) và S (hoặc L2/N) tương ứng trên biến tần.
• Sử dụng dây dẫn có tiết diện phù hợp. Ví dụ, với công suất 1.5kW, dòng định mức khoảng 7.5A (đối với đầu ra, đầu vào sẽ cao hơn một chút do hiệu suất), nên chọn dây có tiết diện tối thiểu 1.5mm² đến 2.5mm² tùy thuộc vào chiều dài dây và điều kiện lắp đặt.
• Siết chặt các ốc vít tại cọc đấu dây để đảm bảo tiếp xúc tốt, tránh phát sinh nhiệt và hồ quang.

Bước 3: Kết nối động cơ đầu ra (Output to Motor):

• Kết nối 3 dây pha U, V, W từ biến tần đến 3 đầu dây tương ứng của động cơ 3 pha 220V (đấu tam giác Δ). Lưu ý, biến tần này có đầu vào 1 pha 220V nhưng đầu ra là 3 pha 220V để điều khiển động cơ 3 pha 220V.
• Kiểm tra kỹ cách đấu dây của động cơ (sao/tam giác) để phù hợp với điện áp đầu ra của biến tần. Với biến tần ra 3 pha 220V, động cơ 220V/380V phải được đấu tam giác (Δ).
• Không lắp đặt tụ bù hoặc bộ lọc sóng sin giữa biến tần và động cơ trừ khi có chỉ dẫn đặc biệt từ nhà sản xuất.

Bước 4: Kết nối dây tiếp địa (Grounding – PE):

Kết nối cọc tiếp địa (PE hoặc GND) trên biến tần với hệ thống tiếp địa của nhà xưởng. Đây là yêu cầu bắt buộc để đảm bảo an toàn cho người vận hành và thiết bị, đồng thời giúp giảm nhiễu điện từ. Dây tiếp địa phải có tiết diện bằng hoặc lớn hơn dây pha.

3.3. Kết nối mạch điều khiển (Control Circuit – Tùy chọn)

Biến tần INVT GD20-1R5G-SS2 cung cấp các terminal cho tín hiệu điều khiển ngoại vi, cho phép tích hợp vào các hệ thống tự động hóa phức tạp hơn.

• Đầu vào số (Digital Inputs – DI): Ví dụ S1, S2, S3… Dùng để nhận tín hiệu từ công tắc, nút nhấn, rơ le để thực hiện các lệnh như Chạy/Dừng (Run/Stop), Chạy thuận/nghịch (Forward/Reverse), Reset lỗi, chọn cấp tốc độ. Các đầu vào này thường được kích hoạt bằng cách nối với chân COM (chung).
• Đầu vào analog (Analog Inputs – AI): Ví dụ AI1, AI2. Dùng để nhận tín hiệu analog (ví dụ 0-10VDC hoặc 4-20mA) từ biến trở ngoài, cảm biến áp suất, cảm biến nhiệt độ để điều khiển tốc độ một cách tuyến tính.
• Đầu ra rơ le (Relay Outputs): Ví dụ TA/TB/TC. Là các tiếp điểm rơ le có thể lập trình để báo trạng thái hoạt động của biến tần (Chạy, Dừng, Lỗi…) hoặc điều khiển các thiết bị ngoại vi khác.
• Đầu ra analog (Analog Outputs – AO): Cung cấp tín hiệu analog (ví dụ 0-10VDC) tỉ lệ với tần số ngõ ra, dòng điện ngõ ra… để hiển thị hoặc dùng cho mục đích điều khiển khác.
• Giao tiếp RS485 (Modbus): Kết nối chân A+ và B- của biến tần với thiết bị chủ (PLC, HMI) để truyền thông Modbus RTU.

3.4. Kiểm tra và cài đặt ban đầu

• Kiểm tra lại toàn bộ kết nối: Đảm bảo tất cả các kết nối điện lực và điều khiển (nếu có) đều chính xác, chắc chắn và cách điện an toàn.
• Kiểm tra thông số động cơ: Nhập chính xác các thông số của động cơ (công suất, điện áp, dòng định mức, tần số định mức, tốc độ định mức) vào các tham số tương ứng của biến tần (thường trong nhóm P02.xx). Đây là bước cực kỳ quan trọng để biến tần bảo vệ động cơ và điều khiển tối ưu.
• Thực hiện Auto-tuning (nếu có và cần thiết): Một số ứng dụng yêu cầu độ chính xác cao có thể cần chạy chức năng dò thông số động cơ (Auto-tuning) để biến tần nhận diện chính xác đặc tính của động cơ.
• Cài đặt các thông số cơ bản: Thời gian tăng tốc (P00.11), thời gian giảm tốc (P00.12), tần số max (P00.03), tần số min (P00.04), chọn nguồn lệnh chạy (P00.06), chọn kênh đặt tần số (P00.07).

3.5. Cấp nguồn và chạy thử

• Sau khi hoàn tất các bước trên và kiểm tra kỹ lưỡng, đóng aptomat cấp nguồn cho biến tần.
• Quan sát màn hình hiển thị, kiểm tra xem có mã lỗi nào xuất hiện không.
• Thử chạy động cơ ở tốc độ thấp, kiểm tra chiều quay động cơ. Nếu ngược chiều, đảo 2 trong 3 pha U, V, W cấp cho động cơ.
• Tăng dần tốc độ và theo dõi hoạt động của động cơ, dòng điện, nhiệt độ.

Lưu ý quan trọng:

• Không chạm vào các cọc đấu dây hoặc các linh kiện bên trong biến tần khi đang có điện hoặc ngay sau khi ngắt điện (tụ điện DC Bus vẫn còn tích điện nguy hiểm trong vài phút). Chờ đèn CHARGE tắt hẳn hoặc theo thời gian khuyến cáo của nhà sản xuất.
• Luôn sử dụng các thiết bị bảo vệ cá nhân (PPE) phù hợp.

4. Ứng dụng của GD20-1R5G-SS2

Ngành sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may):

• Máy công cụ nhỏ: Điều khiển tốc độ trục chính của máy tiện, máy phay, máy khoan cỡ nhỏ, giúp gia công các chi tiết với độ chính xác cao hơn, bề mặt sản phẩm đẹp hơn và kéo dài tuổi thọ dao cụ. Ví dụ, một xưởng cơ khí nhỏ tại Bình Dương đã ứng dụng biến tần này cho máy tiện mini, kết quả là tốc độ gia công tăng 15% và giảm đáng kể tiếng ồn.
• Băng tải, băng chuyền: Điều chỉnh tốc độ băng tải một cách linh hoạt, đồng bộ với các công đoạn khác trong dây chuyền sản xuất. Khởi động mềm và dừng mềm giúp giảm sốc cơ khí, bảo vệ sản phẩm và kéo dài tuổi thọ hệ thống. Trong ngành thực phẩm, việc điều khiển tốc độ băng tải chính xác giúp tối ưu hóa quá trình đóng gói, chiết rót.
• Máy trộn, máy khuấy: Kiểm soát tốc độ trộn, khuấy nguyên liệu trong ngành thực phẩm, hóa chất, sơn. Điều này đảm bảo chất lượng sản phẩm đồng đều và tiết kiệm năng lượng so với phương pháp điều khiển bằng van hoặc hộp số cơ khí.
• Máy đóng gói nhỏ: Điều khiển các cơ cấu chấp hành trong máy đóng gói như dao cắt, trục cuốn màng, giúp máy hoạt động ổn định, chính xác và năng suất cao.
• Quạt thông gió, quạt hút bụi công nghiệp: Điều chỉnh lưu lượng gió theo nhu cầu thực tế, giúp tiết kiệm điện năng đáng kể. Ví dụ, trong một xưởng may, việc lắp biến tần cho hệ thống quạt thông gió đã giúp giảm tới 30% chi phí điện cho hạng mục này.

Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng):

• Máy bơm nước 1 pha: Điều khiển máy bơm cấp nước sinh hoạt, bơm tăng áp, bơm tuần hoàn trong các tòa nhà, khu dân cư nhỏ hoặc các công trình phụ trợ. Chức năng PID tích hợp giúp duy trì áp suất nước ổn định trong đường ống, tránh tình trạng quá áp hoặc thiếu áp. Một nghiên cứu của Viện Năng Lượng cho thấy việc sử dụng biến tần cho máy bơm có thể tiết kiệm từ 20-50% điện năng.
• Máy trộn bê tông cỡ nhỏ: Giúp khởi động mềm, điều chỉnh tốc độ trộn phù hợp với từng loại vật liệu, nâng cao chất lượng bê tông.
• Các thiết bị phụ trợ xây dựng: Như máy uốn sắt, máy cắt gạch nhỏ có sử dụng động cơ 3 pha 220V.

Nông nghiệp và Nuôi trồng thủy sản:

• Máy bơm tưới tiêu: Điều chỉnh lưu lượng nước tưới phù hợp với từng giai đoạn phát triển của cây trồng, tiết kiệm nước và điện.
• Máy sục khí ao nuôi tôm, cá: Điều khiển tốc độ máy sục khí, cung cấp lượng oxy tối ưu cho ao nuôi, đồng thời giảm chi phí vận hành.

Các ứng dụng dân dụng và thương mại nhỏ:

• Cửa cuốn, cổng tự động: Giúp cửa, cổng vận hành êm ái, điều chỉnh được tốc độ đóng mở.
• Máy tập thể dục (máy chạy bộ): Một số dòng máy chạy bộ gia đình hoặc phòng gym nhỏ sử dụng động cơ 3 pha công suất nhỏ có thể ứng dụng biến tần này.
• Đài phun nước, hòn non bộ: Điều khiển bơm tạo hiệu ứng nước đẹp mắt và tiết kiệm điện.

5. Khắc phục một số lỗi thường gặp trên GD20-1R5G-SS2

Lỗi OU1, OU2, OU3 (Overvoltage – Quá áp):

Nguyên nhân:

• OU1 (Quá áp khi tăng tốc): Điện áp DC Bus vượt ngưỡng cho phép khi biến tần đang tăng tốc. Có thể do điện áp nguồn vào quá cao.
• OU2 (Quá áp khi giảm tốc): Điện áp DC Bus vượt ngưỡng cho phép khi biến tần đang giảm tốc. Thường xảy ra với tải có quán tính lớn, năng lượng tái sinh từ động cơ trả về nhiều.
• OU3 (Quá áp khi chạy tốc độ không đổi): Điện áp DC Bus vượt ngưỡng khi biến tần đang chạy ổn định. Có thể do điện áp nguồn dao động mạnh hoặc tăng đột ngột.

Cách khắc phục:

1. Kiểm tra điện áp nguồn đầu vào: Đảm bảo nằm trong dải cho phép của biến tần (thường là 220V ±15%).
2. Tăng thời gian giảm tốc (Tham số P00.12): Để giảm lượng năng lượng tái sinh dồn dập.
3. Sử dụng điện trở hãm (Braking Resistor) và kích hoạt bộ hãm (nếu biến tần có tích hợp hoặc kết nối bộ hãm ngoài). Kiểm tra xem điện trở hãm có bị đứt hoặc giá trị không phù hợp không.
4. Kiểm tra cài đặt thông số liên quan đến bộ hãm (nếu có).
5. Xem xét sử dụng cuộn kháng AC đầu vào (AC input reactor) hoặc cuộn kháng DC (DC reactor) nếu nguồn điện không ổn định.

Lỗi OL1, OL2 (Overload – Quá tải):

Nguyên nhân:

• OL1 (Quá tải động cơ): Dòng điện đầu ra vượt quá giá trị cài đặt bảo vệ quá tải động cơ (tham số P04.16 – P04.18) trong một khoảng thời gian nhất định.
• OL2 (Quá tải biến tần): Dòng điện đầu ra vượt quá khả năng chịu đựng của biến tần (ví dụ, 150% trong 60s, 180% trong 10s).

Cách khắc phục:

1. Kiểm tra tải cơ khí: Đảm bảo tải không bị kẹt, quá nặng so với công suất động cơ và biến tần.
2. Kiểm tra thông số động cơ: Đảm bảo các thông số động cơ (công suất, dòng định mức – P02.01 đến P02.05) được cài đặt chính xác trong biến tần.
3. Tăng thời gian tăng tốc (P00.11): Giảm dòng khởi động.
4. Kiểm tra đường đặc tính V/f: Nếu sử dụng chế độ V/f, có thể cần điều chỉnh để tăng momen ở tần số thấp (torque boost – P04.00, P04.01).
5. Xem xét chọn biến tần và động cơ có công suất lớn hơn nếu tải thực tế quá nặng.

Lỗi OC1, OC2, OC3 (Overcurrent – Quá dòng):

Nguyên nhân:

• OC1 (Quá dòng khi tăng tốc): Dòng điện đầu ra tăng đột biến vượt ngưỡng cho phép khi tăng tốc.
• OC2 (Quá dòng khi giảm tốc): Dòng điện đầu ra tăng đột biến vượt ngưỡng cho phép khi giảm tốc.
• OC3 (Quá dòng khi chạy tốc độ không đổi): Dòng điện đầu ra tăng đột biến vượt ngưỡng cho phép khi chạy ổn định.

Cách khắc phục:

1. Kiểm tra dây cáp động cơ và bản thân động cơ: Có bị ngắn mạch pha-pha, pha-vỏ không. Dùng megohmmeter để kiểm tra cách điện của động cơ.
2. Tăng thời gian tăng/giảm tốc (P00.11, P00.12).
3. Kiểm tra tải cơ khí: Tải thay đổi đột ngột hoặc bị kẹt.
4. Khoảng cách từ biến tần đến động cơ quá xa có thể gây ra dòng điện rò lớn, cần xem xét lắp cuộn kháng đầu ra (output reactor).
5. Kiểm tra xem thông số động cơ có đúng không.
6. Nếu lỗi vẫn tiếp diễn, có thể phần cứng biến tần (module IGBT) bị lỗi. Cần liên hệ nhà cung cấp.

Lỗi LU (Undervoltage – Thấp áp):

Nguyên nhân: Điện áp DC Bus xuống dưới ngưỡng cho phép. Thường do điện áp nguồn đầu vào quá thấp hoặc sụt áp đột ngột.

Cách khắc phục:

1. Kiểm tra điện áp nguồn đầu vào, đảm bảo ổn định và đủ.
2. Kiểm tra tiết diện dây dẫn nguồn, các điểm đấu nối có bị lỏng lẻo gây sụt áp không.
3. Nếu nguồn điện thường xuyên không ổn định, cần có giải pháp ổn định nguồn.

Lỗi OH1 (Overheat – Quá nhiệt biến tần):

Nguyên nhân: Nhiệt độ bên trong biến tần (thường là tản nhiệt IGBT) vượt quá ngưỡng cho phép.

Cách khắc phục:

1. Kiểm tra quạt làm mát của biến tần: Có hoạt động không, có bị kẹt bụi bẩn không.
2. Kiểm tra môi trường lắp đặt: Nhiệt độ môi trường có quá cao không (thường không quá 40-45°C). Biến tần có đủ không gian để tản nhiệt không.
3. Làm sạch bụi bẩn bám trên tản nhiệt và bên trong biến tần.
4. Giảm tải nếu biến tần đang hoạt động gần mức tải tối đa liên tục trong môi trường nóng.

Lỗi SPI (Input Phase Loss – Mất pha đầu vào):

Nguyên nhân: Mất một hoặc nhiều pha nguồn đầu vào (đối với biến tần 3 pha). Với GD20-1R5G-SS2 là biến tần 1 pha vào, lỗi này có thể liên quan đến kết nối lỏng lẻo hoặc nguồn không ổn định.

Cách khắc phục:

1. Kiểm tra lại kết nối dây nguồn đầu vào R(L1), S(L2/N).
2. Kiểm tra cầu dao, aptomat, công tắc tơ cấp nguồn.
3. Kiểm tra chất lượng nguồn điện.

Lỗi SPO (Output Phase Loss – Mất pha đầu ra):

Nguyên nhân: Mất một hoặc nhiều pha đầu ra cấp cho động cơ.

Cách khắc phục:

1. Kiểm tra kết nối dây từ biến tần đến động cơ (U, V, W).
2. Kiểm tra xem cuộn dây động cơ có bị đứt không.
3. Kiểm tra công tắc tơ đầu ra (nếu có).

6. Liên hệ thanhthienphu.vn để được tư vấn

Tại Thanh Thiên Phú, chúng tôi hiểu rằng việc lựa chọn một thiết bị điện công nghiệp không chỉ dừng lại ở thông số kỹ thuật. Điều quan trọng hơn cả là sự phù hợp với nhu cầu thực tế, sự hỗ trợ tận tâm từ nhà cung cấp và cam kết về chất lượng sản phẩm. Đó là lý do tại sao chúng tôi không chỉ bán sản phẩm, mà còn mang đến giải pháp toàn diện cho khách hàng:

• Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp biến tần INVT GD20-1R5G-SS2 chính hãng 100%, đầy đủ chứng từ CO, CQ, với chính sách bảo hành uy tín theo tiêu chuẩn nhà sản xuất.
• Đội ngũ tư vấn kỹ thuật chuyên sâu: Các kỹ sư của chúng tôi, với nhiều năm kinh nghiệm trong ngành tự động hóa và am hiểu sâu sắc về sản phẩm INVT, sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn giải pháp tối ưu nhất cho từng ứng dụng cụ thể của bạn. Dù bạn cần lắp đặt cho máy bơm, quạt, băng tải, hay bất kỳ hệ thống nào khác, chúng tôi đều có thể hỗ trợ.
• Giá cả cạnh tranh và hợp lý: Thanh Thiên Phú luôn nỗ lực để mang đến cho khách hàng những sản phẩm chất lượng cao với mức giá tốt nhất thị trường, giúp bạn tối ưu hóa chi phí đầu tư.
• Dịch vụ hậu mãi chu đáo: Chúng tôi không chỉ đồng hành cùng bạn trong quá trình lựa chọn và mua sản phẩm, mà còn hỗ trợ kỹ thuật sau bán hàng, giúp bạn giải quyết mọi vấn đề phát sinh trong quá trình lắp đặt, cài đặt và vận hành. Sự hài lòng và thành công của bạn chính là thước đo cho uy tín của Thanh Thiên Phú.
• Hỗ trợ giao hàng nhanh chóng trên toàn quốc: Dù bạn ở Hà Nội, TP. Hồ Chí Minh, Đà Nẵng, Bình Dương, Đồng Nai hay bất kỳ tỉnh thành nào khác, chúng tôi đều có giải pháp giao hàng linh hoạt và nhanh chóng, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.

Hãy để GD20-1R5G-SS2 – Biến tần INVT GD20 1.5kW điện áp vào/ra 1 pha 220V từ Thanh Thiên Phú trở thành động lực mới cho sự phát triển của doanh nghiệp bạn. Nâng cấp hệ thống ngay hôm nay để đón đầu xu hướng công nghệ, tối ưu hóa chi phí và gia tăng lợi thế cạnh tranh.
