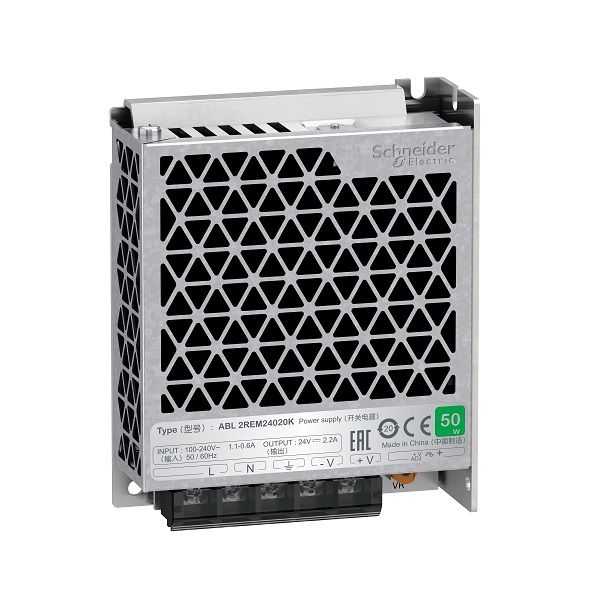

Bộ nguồn tổ ong Schneider ABL2REM24020K 2.2A 24V 50W

Bộ nguồn tổ ong Schneider ABL2REM24020K 2.2A 24V 50W chính là giải pháp cung cấp năng lượng ổn định, hiệu suất cao mà các kỹ sư điện và nhà quản lý kỹ thuật đang tìm kiếm, giúp hệ thống của bạn vận hành trơn tru và bền bỉ, và thanhthienphu.vn tự hào mang đến sản phẩm ưu việt này.

Thiết bị chuyển đổi điện áp này không chỉ đảm bảo dòng điện một chiều 24V mạnh mẽ cho các ứng dụng công nghiệp mà còn tối ưu hóa chi phí vận hành, nâng cao đáng kể hiệu quả sản xuất, đáp ứng nhu cầu về một nguồn cấp điện tin cậy và an toàn.

1. Cấu tạo sản phẩm ABL2REM24020K

• Mạch lọc nhiễu EMI/RFI đầu vào: Giúp loại bỏ các nhiễu điện từ tần số cao từ lưới điện, đảm bảo nguồn điện đầu vào sạch sẽ, bảo vệ các linh kiện nhạy cảm bên trong và các thiết bị được cấp nguồn.
• Mạch chỉnh lưu và lọc điện áp: Chuyển đổi điện áp xoay chiều AC thành điện áp một chiều DC thô.
• Mạch công suất đóng cắt (Switching Circuit): Sử dụng công nghệ đóng cắt tần số cao với MOSFET hoặc Transistor công suất, giúp giảm kích thước biến áp và tăng hiệu suất chuyển đổi năng lượng.
• Biến áp xung: Kích thước nhỏ gọn hơn nhiều so với biến áp sắt từ truyền thống ở cùng công suất, góp phần làm giảm trọng lượng và kích thước tổng thể của bộ nguồn.
• Mạch chỉnh lưu và lọc đầu ra: Tạo ra điện áp DC 24V ổn định, gợn sóng thấp, cung cấp cho tải.
• Mạch hồi tiếp và điều khiển: Giám sát điện áp đầu ra và điều chỉnh chu kỳ đóng cắt của mạch công suất để duy trì điện áp ổn định bất chấp sự thay đổi của điện áp đầu vào hoặc tải.
• Các mạch bảo vệ: Tích hợp các cơ chế bảo vệ quan trọng như bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ quá áp và đôi khi là bảo vệ quá nhiệt, đảm bảo an toàn cho cả bộ nguồn và thiết bị sử dụng.

2. Các tính năng chính của ABL2REM24020K

Độ Ổn Định Điện Áp Vượt Trội: Sản phẩm cung cấp điện áp đầu ra 24VDC cực kỳ ổn định với độ gợn sóng (ripple & noise) thấp, thường dưới 1% giá trị danh định. Điều này đặc biệt quan trọng đối với các thiết bị điện tử nhạy cảm như PLC (Bộ điều khiển logic khả trình), HMI (Giao diện người-máy), cảm biến, và các bộ điều khiển chính xác khác, giúp chúng hoạt động chính xác và kéo dài tuổi thọ.

Hiệu Suất Chuyển Đổi Cao: Bộ nguồn ABL2REM24020K thường có hiệu suất chuyển đổi năng lượng trên 85%, thậm chí có thể đạt tới 88-90% ở một số điều kiện tải tối ưu. Hiệu suất cao đồng nghĩa với việc ít năng lượng bị thất thoát dưới dạng nhiệt, giúp tiết kiệm điện năng tiêu thụ, giảm chi phí vận hành và giảm tải cho hệ thống điều hòa không khí trong tủ điện hoặc nhà xưởng.

Tích Hợp Đầy Đủ Các Chức Năng Bảo Vệ: An toàn là ưu tiên hàng đầu trong môi trường công nghiệp. Bộ nguồn Schneider ABL2REM24020K được trang bị các mạch bảo vệ toàn diện:

• Bảo vệ quá tải (Overload Protection – OLP): Khi dòng điện tiêu thụ vượt quá ngưỡng cho phép (ví dụ 105-150% dòng định mức), bộ nguồn sẽ tự động giảm điện áp đầu ra hoặc chuyển sang chế độ nấc dòng (hiccup mode) để bảo vệ chính nó và thiết bị tải.
• Bảo vệ ngắn mạch (Short Circuit Protection – SCP): Trong trường hợp xảy ra ngắn mạch ở đầu ra, bộ nguồn sẽ ngắt điện áp ra ngay lập tức và tự động phục hồi khi tình trạng ngắn mạch được khắc phục.
• Bảo vệ quá áp đầu ra (Over Voltage Protection – OVP): Nếu điện áp đầu ra vì một lý do nào đó tăng vượt ngưỡng an toàn (thường khoảng 115-135% điện áp danh định), bộ nguồn sẽ ngắt để bảo vệ các thiết bị kết nối.

Dải Điện Áp Đầu Vào Rộng: Thiết bị này có khả năng hoạt động ổn định với dải điện áp đầu vào xoay chiều rộng, thường từ 85VAC đến 264VAC, hoặc một số model có thể chọn dải điện áp bằng công tắc gạt (ví dụ 85-132VAC / 170-264VAC). Điều này giúp bộ nguồn hoạt động tin cậy ngay cả trong điều kiện lưới điện không ổn định, thường gặp ở một số khu vực công nghiệp hoặc vùng sâu vùng xa.

Kích Thước Nhỏ Gọn, Lắp Đặt Dễ Dàng: Nhờ công nghệ nguồn xung và thiết kế tối ưu, bộ nguồn tổ ong Schneider có kích thước tương đối nhỏ gọn, giúp tiết kiệm không gian trong tủ điện. Việc lắp đặt cũng rất đơn giản với các lỗ bắt vít tiêu chuẩn hoặc khả năng gắn trên thanh DIN rail (tùy model).

3. Hướng dẫn kết nối ABL2REM24020K

Bước 1: Chuẩn bị trước khi lắp đặt và kết nối

Đọc kỹ tài liệu kỹ thuật: Luôn tham khảo tài liệu đi kèm sản phẩm (datasheet, manual) của Bộ nguồn tổ ong Schneider ABL2REM24020K 2.2A 24V 50W để nắm rõ các thông số kỹ thuật, khuyến cáo về lắp đặt và an toàn.

Kiểm tra sản phẩm: Đảm bảo bộ nguồn không bị hư hỏng vật lý trong quá trình vận chuyển. Kiểm tra mã sản phẩm, thông số điện áp vào/ra có phù hợp với yêu cầu hệ thống.

Ngắt hoàn toàn nguồn điện: Đây là bước cực kỳ quan trọng. Trước khi tiến hành bất kỳ thao tác đấu nối nào, hãy đảm bảo nguồn điện tổng cấp cho khu vực lắp đặt đã được ngắt hoàn toàn và khóa lại (lock-out/tag-out) để tránh tai nạn điện giật.

Chuẩn bị dụng cụ và vật tư:

• Tua vít cách điện phù hợp với đầu terminal của bộ nguồn.
• Kìm tuốt dây, kìm cắt dây.
• Dây dẫn điện có tiết diện phù hợp với dòng điện định mức (2.2A cho đầu ra, và dòng tương ứng cho đầu vào dựa trên công suất 50W và điện áp lưới). Nên chọn dây có lớp cách điện tốt, chịu được nhiệt độ môi trường làm việc.
• Đầu cos (nếu cần) để đảm bảo kết nối chắc chắn và an toàn.
• Thiết bị đo kiểm (đồng hồ vạn năng) để kiểm tra điện áp.

Bước 2: Lắp đặt cơ khí bộ nguồn

• Chọn vị trí lắp đặt: Lắp đặt bộ nguồn ở nơi khô ráo, thoáng mát, tránh xa nguồn nhiệt trực tiếp, hóa chất ăn mòn và độ ẩm cao. Đảm bảo có đủ không gian xung quanh bộ nguồn (thường là ít nhất 25mm mỗi phía) để không khí lưu thông, hỗ trợ tản nhiệt hiệu quả.
• Phương pháp lắp đặt: Bộ nguồn tổ ong Schneider ABL2REM24020K 2.2A 24V 50W thường được thiết kế để lắp trên thanh DIN rail 35mm tiêu chuẩn hoặc bắt vít trực tiếp lên mặt phẳng của tủ điện. Hãy chắc chắn bộ nguồn được cố định vững chắc.

Bước 3: Kết nối dây dẫn điện đầu vào (AC Input)

Xác định đúng cực: Trên bộ nguồn, các terminal đầu vào AC thường được ký hiệu là L (Line – dây pha/nóng), N (Neutral – dây trung tính/nguội) và FG hoặc PE (Frame Ground/Protective Earth – dây tiếp địa).

Đấu nối dây:

• Tuốt một đoạn vỏ cách điện vừa đủ ở đầu dây dẫn (khoảng 6-8mm).
• Kết nối dây pha của nguồn điện lưới vào terminal L.
• Kết nối dây trung tính của nguồn điện lưới vào terminal N.
• Kết nối dây tiếp địa của hệ thống vào terminal FG/PE. Đây là kết nối quan trọng để đảm bảo an toàn, không được bỏ qua.
• Siết chặt các ốc vít tại terminal để đảm bảo tiếp xúc tốt, tránh hiện tượng lỏng lẻo gây phát nhiệt hoặc tia lửa điện. Lực siết khuyến nghị thường được ghi trong tài liệu sản phẩm.

Bước 4: Kết nối dây dẫn điện đầu ra (DC Output)

Xác định đúng cực: Các terminal đầu ra DC thường được ký hiệu là +V (cực dương) và -V hoặc COM (cực âm/chung). Một số model có thể có nhiều cặp terminal +V và -V.

Đấu nối dây:

• Tuốt vỏ cách điện đầu dây dẫn.
• Kết nối dây dương của thiết bị tải (PLC, cảm biến, rơ le…) vào terminal +V.
• Kết nối dây âm của thiết bị tải vào terminal -V (hoặc COM).
• Đảm bảo các kết nối được siết chặt.

Lưu ý về tổng công suất: Tổng công suất của các thiết bị tải kết nối vào không được vượt quá công suất danh định của bộ nguồn (50W) và tổng dòng điện không vượt quá 2.2A. Nên có dự phòng khoảng 20-30% công suất để đảm bảo bộ nguồn hoạt động ổn định và bền bỉ.

Bước 5: Kiểm tra và vận hành thử

Kiểm tra lại toàn bộ kết nối: Trước khi cấp điện, hãy kiểm tra kỹ lại một lần nữa tất cả các kết nối đã đúng cực, chắc chắn và an toàn chưa. Đảm bảo không có dây trần chạm chập.

Điều chỉnh điện áp đầu ra (nếu có): Một số bộ nguồn cho phép tinh chỉnh nhỏ điện áp đầu ra (ví dụ ±10%) thông qua một biến trở nhỏ (thường ký hiệu là ADJ hoặc V.ADJ). Nếu cần thiết, hãy sử dụng tua vít nhỏ, cách điện để điều chỉnh điện áp đầu ra đến giá trị mong muốn (ví dụ 24.0VDC) khi bộ nguồn đã hoạt động và không tải hoặc tải nhẹ.

Cấp điện và kiểm tra:

• Mở lại nguồn điện tổng.
• Quan sát đèn LED báo trạng thái trên bộ nguồn (nếu có). Đèn sáng xanh thường báo hiệu hoạt động bình thường.
• Sử dụng đồng hồ vạn năng để đo điện áp đầu ra DC, đảm bảo đúng giá trị 24VDC.
• Theo dõi hoạt động của bộ nguồn và thiết bị tải trong một khoảng thời gian để đảm bảo mọi thứ vận hành ổn định.

4. Ứng dụng của sản phẩm ABL2REM24020K

Trong ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may): Đây là lĩnh vực chiếm tỷ trọng ứng dụng lớn nhất. Bộ nguồn tổ ong Schneider ABL2REM24020K 2.2A 24V 50W hoàn hảo để cấp nguồn cho:

• Rơ le, Contactor, Van điện từ (Solenoid Valve): Nhiều cuộn coil của rơ le trung gian, contactor điều khiển động cơ nhỏ, và van điện từ trong các hệ thống khí nén, thủy lực hoạt động ở 24VDC. Bộ nguồn này cung cấp đủ dòng cho nhiều thiết bị loại này hoạt động đồng thời.
• Màn hình giao diện người máy (HMI): Các màn hình HMI kích thước nhỏ đến trung bình thường sử dụng nguồn 24VDC.
• Hệ thống chiếu sáng LED công nghiệp: Các dải LED hoặc đèn LED báo hiệu, chiếu sáng cục bộ trong máy móc, tủ điện.

Trong lĩnh vực Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng thông minh):

• Hệ thống điều khiển tòa nhà (BMS – Building Management System): Cấp nguồn cho các bộ điều khiển cục bộ, cảm biến môi trường (nhiệt độ, độ ẩm, CO2), các cơ cấu chấp hành nhỏ trong hệ thống HVAC, chiếu sáng thông minh.
• Hệ thống an ninh, giám sát: Cấp nguồn cho camera giám sát (một số loại yêu cầu 24VDC), đầu ghi hình, các bộ kiểm soát ra vào.
• Hệ thống báo cháy, báo trộm: Cung cấp nguồn cho các tủ trung tâm báo cháy, đầu báo, chuông/còi báo động.

Trong lĩnh vực Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):

• Tủ điều khiển trạm biến áp phụ tải, tủ RTU: Cấp nguồn cho các mạch điều khiển, giám sát, viễn thông trong các tủ điện của ngành điện lực.
• Hệ thống điều khiển trong các nhà máy điện mặt trời, điện gió: Cung cấp nguồn cho các thiết bị giám sát, truyền dữ liệu, các mạch bảo vệ phụ trợ.

Trong lĩnh vực Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):

• Cánh tay robot nhỏ, cơ cấu chấp hành: Một số bộ phận điều khiển hoặc cảm biến trên robot công nghiệp nhỏ hoặc các cơ cấu chấp hành tự động.
• Hệ thống băng tải, phân loại sản phẩm: Cấp nguồn cho các động cơ DC nhỏ, cảm biến vị trí, bộ điều khiển cục bộ trên các module của dây chuyền.

Các ngành nghề khác (Bảo trì, sửa chữa thiết bị điện, phòng thí nghiệm):

• Nguồn cấp cho các mạch thử nghiệm, thiết bị đo lường: Trong các phòng thí nghiệm R&D, các xưởng bảo trì, bộ nguồn này là một công cụ hữu ích để cấp nguồn cho các dự án nhỏ, kiểm tra mạch điện tử.
• Máy bán hàng tự động, thiết bị y tế đơn giản: Một số thiết bị chuyên dụng cũng có thể sử dụng nguồn 24VDC với công suất phù hợp.

5. Khắc phục một số lỗi thường gặp với ABL2REM24020K

Tình huống 1: Bộ nguồn không có điện áp đầu ra (Đèn LED báo trạng thái không sáng hoặc sáng màu báo lỗi – nếu có)

Nguyên nhân có thể:

• Mất nguồn cấp AC đầu vào.
• Cầu chì đầu vào của bộ nguồn bị đứt (một số model có cầu chì bên trong, một số cần cầu chì bên ngoài).
• Kết nối đầu vào L, N bị lỏng hoặc sai.
• Bộ nguồn bị hỏng do quá áp đầu vào, sét đánh hoặc lỗi linh kiện nội bộ.
• Bộ nguồn đang trong tình trạng bảo vệ ngắn mạch hoặc quá tải nghiêm trọng ở đầu ra.

Cách khắc phục:

• Kiểm tra nguồn AC đầu vào: Dùng đồng hồ vạn năng kiểm tra điện áp tại terminal L và N của bộ nguồn. Đảm bảo có điện áp phù hợp (ví dụ 220VAC). Kiểm tra CB (aptomat) cấp nguồn cho bộ nguồn.
• Kiểm tra cầu chì: Nếu nghi ngờ cầu chì, ngắt hoàn toàn điện, tháo bộ nguồn (nếu cần) để kiểm tra và thay thế cầu chì cùng loại, cùng thông số (nếu có thể và được nhà sản xuất cho phép). Tuy nhiên, việc mở vỏ bộ nguồn có thể làm mất hiệu lực bảo hành, cần cân nhắc.
• Kiểm tra kết nối: Siết lại các terminal đầu vào. Đảm bảo dây L và N được kết nối đúng.
• Tháo tải đầu ra: Ngắt kết nối tất cả các thiết bị tải ra khỏi đầu ra DC của bộ nguồn. Sau đó, cấp lại nguồn AC và đo điện áp đầu ra. Nếu có điện áp, vấn đề nằm ở phía tải (ngắn mạch hoặc quá tải). Nếu vẫn không có điện áp, bộ nguồn có thể đã hỏng.
• Liên hệ hỗ trợ: Nếu các bước trên không giải quyết được, bộ nguồn có khả năng đã hư hỏng bên trong. Hãy liên hệ thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn sản phẩm thay thế.

Tình huống 2: Điện áp đầu ra DC thấp hơn 24V hoặc không ổn định

Nguyên nhân có thể:

• Bộ nguồn bị quá tải (tổng dòng tiêu thụ của các thiết bị vượt quá 2.2A).
• Điện áp đầu vào AC quá thấp hoặc không ổn định.
• Kết nối dây dẫn đầu ra lỏng lẻo hoặc tiết diện dây quá nhỏ gây sụt áp.
• Nhiệt độ môi trường quá cao, bộ nguồn giảm công suất để tự bảo vệ.
• Bộ nguồn gần hỏng hoặc có linh kiện bên trong suy giảm chất lượng.

Cách khắc phục:

• Kiểm tra tải: Dùng ampe kìm DC kẹp đo dòng điện thực tế tại đầu ra. Nếu dòng vượt quá 2.2A, cần giảm bớt tải hoặc nâng cấp lên bộ nguồn có công suất lớn hơn.
• Kiểm tra điện áp đầu vào: Đảm bảo điện áp AC đầu vào nằm trong dải hoạt động cho phép của bộ nguồn.
• Kiểm tra kết nối đầu ra: Siết chặt các terminal +V và -V. Kiểm tra tiết diện dây dẫn có đủ lớn cho chiều dài dây và dòng tải không. Nếu dây quá nhỏ hoặc quá dài, hãy thay thế bằng dây có tiết diện lớn hơn.
• Kiểm tra thông gió: Đảm bảo bộ nguồn được lắp đặt ở nơi thoáng mát, không bị các vật cản che chắn luồng không khí tản nhiệt.
• Tinh chỉnh điện áp (ADJ): Nếu điện áp chỉ sụt nhẹ, thử tinh chỉnh biến trở V.ADJ (nếu có) để tăng điện áp lên mức 24VDC. Tuy nhiên, nếu phải vặn lên quá nhiều, đó có thể là dấu hiệu của vấn đề khác.
• Liên hệ hỗ trợ: Nếu vấn đề vẫn tiếp diễn, liên hệ kỹ thuật có chuyên môn để được kiểm tra chuyên sâu.

Tình huống 3: Bộ nguồn phát ra tiếng kêu lạ hoặc quá nóng

Nguyên nhân có thể:

• Quá tải hoặc ngắn mạch nhẹ, khiến bộ nguồn hoạt động ở chế độ bảo vệ ngắt quãng (hiccup mode), có thể gây ra tiếng kêu tạch tạch.
• Linh kiện bên trong (ví dụ cuộn cảm) bị lỏng hoặc sắp hỏng.
• Thông gió kém, nhiệt độ môi trường cao làm bộ nguồn nóng hơn bình thường.
• Bộ nguồn hoạt động gần hết công suất liên tục trong thời gian dài.

Cách khắc phục:

• Kiểm tra tải và ngắn mạch: Tương tự như Tình huống 2, kiểm tra dòng tải và khả năng ngắn mạch ở đầu ra.
• Cải thiện thông gió: Đảm bảo không gian xung quanh bộ nguồn thoáng đãng. Nếu lắp trong tủ kín, cân nhắc lắp thêm quạt thông gió cho tủ.
• Giảm tải: Nếu bộ nguồn thường xuyên hoạt động ở mức gần 100% công suất, cân nhắc sử dụng bộ nguồn có công suất lớn hơn để có độ dự phòng, giúp thiết bị hoạt động mát mẻ và bền bỉ hơn.
• Liên hệ hỗ trợ: Tiếng kêu lạ kéo dài hoặc nhiệt độ quá cao bất thường là dấu hiệu cần được kiểm tra bởi kỹ thuật viên chuyên nghiệp.
