Bộ nguồn tổ ong Schneider ABL1REM12050 12V 60W

Bộ nguồn tổ ong Schneider ABL1REM12050 12V 60W, một giải pháp cung cấp năng lượng điện một chiều ổn định và hiệu quả, đang là lựa chọn hàng đầu cho các kỹ sư điện, kỹ thuật viên và chủ doanh nghiệp trong nhiều lĩnh vực công nghiệp, được phân phối chính hãng tại thanhthienphu.vn.

Với thiết bị chuyển đổi điện Schneider 60W này, hệ thống của bạn sẽ vận hành trơn tru, an toàn, góp phần nâng cao năng suất và giải quyết triệt để những trăn trở về một nguồn cấp điện đáng tin cậy, một bộ cấp nguồn Schneider ABL1REM12050 mạnh mẽ.

1. Cấu tạo ưu việt của ABL1REM12050

• Mạch lọc nhiễu điện từ (EMI Filter): Ngay tại đầu vào AC, bộ lọc EMI có nhiệm vụ ngăn chặn nhiễu điện từ từ lưới điện xâm nhập vào bộ nguồn và ngược lại, giảm thiểu nhiễu do chính bộ nguồn phát ra môi trường xung quanh. Điều này đảm bảo sự ổn định cho cả bộ nguồn và các thiết bị nhạy cảm khác hoạt động gần đó.
• Chỉnh lưu và lọc điện áp đầu vào: Dòng điện xoay chiều sau khi qua bộ lọc sẽ được chỉnh lưu thành dòng điện một chiều và được lọc phẳng bởi các tụ điện có điện dung lớn, chất lượng cao, đảm bảo cung cấp điện áp ổn định cho tầng công suất.
• Tầng đóng cắt công suất (Switching Stage): Đây là trái tim của bộ nguồn xung, sử dụng các linh kiện bán dẫn công suất như MOSFET hoặc IGBT hoạt động ở tần số cao. Việc đóng cắt ở tần số cao cho phép sử dụng biến áp xung có kích thước nhỏ gọn hơn nhiều so với biến áp sắt từ truyền thống ở tần số 50/60Hz, đồng thời nâng cao hiệu suất chuyển đổi năng lượng.
• Biến áp xung (Switching Transformer): Thực hiện chức năng cách ly điện giữa đầu vào và đầu ra, đồng thời hạ áp xuống mức mong muốn. Schneider Electric sử dụng vật liệu từ tính cao cấp và kỹ thuật quấn dây tối ưu để giảm tổn hao và tăng hiệu quả truyền năng lượng.
• Chỉnh lưu và lọc điện áp đầu ra: Điện áp xoay chiều tần số cao từ thứ cấp biến áp xung được chỉnh lưu bằng các diode Schottky tốc độ cao (ít sụt áp, tổn hao thấp) và lọc kỹ càng bởi các tụ điện và cuộn cảm chuyên dụng để tạo ra điện áp DC 12V siêu sạch, ổn định cho tải.
• Mạch điều khiển và phản hồi (Control and Feedback Circuitry): Sử dụng IC điều khiển PWM (Pulse Width Modulation) chuyên dụng, mạch này liên tục giám sát điện áp đầu ra và điều chỉnh độ rộng xung đóng cắt của tầng công suất để duy trì điện áp ra ổn định ở mức 12V, bất chấp sự thay đổi của điện áp đầu vào hoặc tải tiêu thụ. Các mạch bảo vệ quá tải, quá áp, ngắn mạch cũng được tích hợp trong khối này, đảm bảo an toàn cho cả bộ nguồn và thiết bị được cấp nguồn.
• Các cầu đấu nối (Terminals): Được thiết kế chắc chắn, dễ dàng cho việc kết nối dây dẫn đầu vào (L, N, PE/GND) và đầu ra (V+, V-), đảm bảo tiếp xúc tốt và an toàn điện.

2. Những tính năng chính vượt trội của ABL1REM12050

Điện Áp Đầu Ra 12VDC Ổn Định Tuyệt Đối: Sản phẩm cung cấp điện áp đầu ra một chiều 12VDC cực kỳ ổn định, với dòng tải tối đa 5A (tương đương công suất 60W). Sự ổn định này là yếu tố sống còn đối với các thiết bị điện tử nhạy cảm như PLC, HMI, cảm biến, camera an ninh, hệ thống đèn LED chiếu sáng công nghiệp. Điện áp không ổn định có thể gây ra lỗi hoạt động, giảm tuổi thọ thiết bị hoặc thậm chí hư hỏng hoàn toàn

Tích Hợp Đầy Đủ Các Chế Độ Bảo Vệ Thông Minh: An toàn là ưu tiên hàng đầu trong môi trường công nghiệp. Bộ nguồn Schneider ABL1REM12050 được trang bị các cơ chế bảo vệ tiên tiến bao gồm:

• Bảo vệ quá tải (Overload Protection): Tự động ngắt hoặc giảm dòng khi tải vượt quá công suất định mức, bảo vệ cả bộ nguồn và thiết bị kết nối.
• Bảo vệ ngắn mạch (Short Circuit Protection): Phản ứng nhanh chóng khi xảy ra sự cố ngắn mạch ở đầu ra, ngăn ngừa hư hỏng nghiêm trọng.
• Bảo vệ quá áp đầu vào (Over Voltage Protection – tùy model cụ thể, thường tích hợp): Giúp bảo vệ bộ nguồn khỏi những đột biến điện áp từ lưới điện.
• Bảo vệ quá nhiệt (Over Temperature Protection – tùy model cụ thể, thường tích hợp): Tự động ngắt khi nhiệt độ bên trong vượt ngưỡng cho phép, đảm bảo an toàn cháy nổ. Các tính năng này không chỉ bảo vệ tài sản mà còn góp phần đảm bảo an toàn lao động, giảm thiểu rủi ro tai nạn.

Dải Điện Áp Đầu Vào Rộng: Bộ nguồn này có khả năng hoạt động ổn định với dải điện áp đầu vào xoay chiều (AC) rộng, thường từ 85VAC đến 264VAC. Điều này giúp thiết bị thích ứng tốt với điều kiện lưới điện không ổn định ở một số khu vực, đặc biệt là các khu công nghiệp hoặc vùng sâu vùng xa, đảm bảo hoạt động liên tục cho hệ thống.

Tuổi Thọ Cao Và Độ Tin Cậy Vượt Trội: Nhờ sử dụng linh kiện chất lượng cao và thiết kế tối ưu, ABL1REM12050 có tuổi thọ trung bình (MTBF – Mean Time Between Failures) rất ấn tượng. Điều này đồng nghĩa với việc giảm thiểu thời gian chết của hệ thống, chi phí bảo trì, sửa chữa và thay thế, mang lại lợi ích kinh tế lâu dài.

Thiết Kế Nhỏ Gọn, Dễ Dàng Lắp Đặt: Với kích thước tối ưu và trọng lượng nhẹ, bộ nguồn ABL1REM12050 dễ dàng lắp đặt trong các tủ điện có không gian hạn chế. Hầu hết các model đều hỗ trợ lắp đặt trên thanh DIN rail tiêu chuẩn, giúp việc thi công nhanh chóng và chuyên nghiệp.

Đạt Các Tiêu Chuẩn Quốc Tế: Sản phẩm của Schneider Electric luôn tuân thủ các tiêu chuẩn an toàn và chất lượng nghiêm ngặt của quốc tế như CE, UL, RoHS. Điều này khẳng định cam kết của hãng về một sản phẩm an toàn, thân thiện với môi trường và đáng tin cậy.

3. Hướng dẫn từng bước kết nối ABL1REM12050

Bước 1: Chuẩn bị trước khi lắp đặt

Ngắt hoàn toàn nguồn điện: Đây là bước quan trọng nhất. Hãy đảm bảo rằng nguồn điện xoay chiều (AC) cấp cho vị trí lắp đặt bộ nguồn đã được ngắt hoàn toàn tại aptomat tổng hoặc cầu dao. Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện áp.

Kiểm tra bộ nguồn: Quan sát kỹ bộ nguồn ABL1REM12050, đảm bảo không có dấu hiệu hư hỏng vật lý nào do vận chuyển như móp méo, nứt vỡ. Kiểm tra thông số trên nhãn sản phẩm có đúng là model bạn cần (12V, 60W).

Chuẩn bị dụng cụ và vật tư:

• Tua vít cách điện phù hợp với đầu vít của terminal.
• Kìm tuốt dây, kìm cắt dây.
• Dây điện có tiết diện phù hợp với dòng điện định mức (đầu vào AC và đầu ra DC 5A). Nên chọn dây có lớp cách điện tốt, chịu được nhiệt độ.
• Đầu cos (nếu cần) để đảm bảo kết nối chắc chắn và an toàn.
• Bút thử điện, đồng hồ vạn năng (VOM).

Xác định vị trí lắp đặt: Chọn vị trí lắp đặt khô ráo, thoáng mát, tránh xa nguồn nhiệt cao, hóa chất ăn mòn, và đảm bảo có không gian đủ để tản nhiệt. Nếu lắp trong tủ điện, cần đảm bảo thông gió tốt. Bộ nguồn Schneider ABL1REM12050 thường được thiết kế để lắp trên thanh DIN rail.

Bước 2: Lắp đặt cơ khí bộ nguồn

• Nếu lắp trên thanh DIN rail: Gài bộ nguồn vào thanh DIN rail theo đúng khớp thiết kế. Đảm bảo bộ nguồn được giữ chắc chắn.
• Hướng lắp đặt: Thông thường, các bộ nguồn tổ ong được thiết kế để lắp theo phương thẳng đứng với các khe tản nhiệt hướng lên trên và xuống dưới để tối ưu hóa luồng đối lưu không khí tự nhiên. Tham khảo tài liệu của Schneider Electric để biết hướng lắp đặt khuyến nghị cho model ABL1REM12050.

Bước 3: Kết nối dây dẫn điện đầu vào (AC)

Trên bộ nguồn, các cọc đấu dây đầu vào thường được ký hiệu là L (Line – dây pha/nóng), N (Neutral – dây trung tính/nguội), và GND hoặc biểu tượng tiếp đất (PE – Protective Earth).

Đấu dây tiếp đất (GND/PE): Kết nối dây tiếp đất của hệ thống điện vào cọc GND của bộ nguồn. Đây là bước cực kỳ quan trọng để đảm bảo an toàn, phòng chống giật điện và nhiễu.

Đấu dây pha (L) và dây trung tính (N):

• Tuốt một đoạn vỏ cách điện vừa đủ ở đầu dây dẫn L và N.
• Nới lỏng các vít trên terminal L và N của bộ nguồn.
• Luồn đầu dây đã tuốt vào đúng cọc (dây L vào cọc L, dây N vào cọc N).
• Siết chặt các vít lại, đảm bảo dây được kẹp chắc chắn, tiếp xúc tốt, không bị lỏng lẻo. Kéo nhẹ dây để kiểm tra độ chắc chắn.

Bước 4: Kết nối dây dẫn điện đầu ra (DC)

Các cọc đấu dây đầu ra thường được ký hiệu là +V (cực dương) và -V hoặc COM (cực âm).

Xác định đúng cực tính của thiết bị tải: Kiểm tra kỹ thiết bị sẽ được cấp nguồn (ví dụ: đèn LED 12V, PLC, cảm biến) cần điện áp dương nối vào đâu, âm nối vào đâu. Việc đấu ngược cực có thể gây hỏng thiết bị tải.

Đấu dây:

• Tuốt vỏ cách điện đầu dây +V và -V.
• Nới lỏng các vít trên terminal +V và -V của bộ nguồn ABL1REM12050.
• Luồn đầu dây đã tuốt vào đúng cọc (dây dương của tải vào cọc +V, dây âm của tải vào cọc -V).
• Siết chặt các vít, đảm bảo tiếp xúc tốt.

Bước 5: Kiểm tra lại toàn bộ kết nối

• Kiểm tra kỹ lưỡng lại tất cả các mối nối, đảm bảo chúng được siết chặt, không có sợi dây nào bị bung ra có thể gây chạm chập.
• Đảm bảo đúng cực tính đầu vào và đầu ra.
• Đảm bảo không có vật lạ rơi vào bên trong bộ nguồn.
• Kiểm tra khoảng cách an toàn giữa các phần mang điện và vỏ tủ hoặc các thiết bị khác.

Bước 6: Cấp nguồn và kiểm tra hoạt động

• Sau khi đã chắc chắn mọi thứ được kết nối đúng và an toàn, đóng aptomat hoặc cầu dao để cấp nguồn AC cho bộ nguồn.
• Quan sát đèn báo (nếu có) trên bộ nguồn. Thông thường sẽ có đèn LED chỉ thị trạng thái hoạt động.
• Sử dụng đồng hồ vạn năng (VOM) đặt ở thang đo điện áp DC, đo điện áp giữa hai cọc +V và -V ở đầu ra của bộ nguồn. Giá trị đo được phải xấp xỉ 12VDC (có thể có một biến trở nhỏ trên bộ nguồn để tinh chỉnh điện áp đầu ra trong một phạm vi hẹp, ví dụ ±10%, tham khảo datasheet).
• Nếu điện áp đầu ra đúng, hãy kết nối tải và kiểm tra hoạt động của thiết bị tải.

4. Ứng dụng đa dạng của ABL1REM12050

• Cấp Nguồn Cho Bộ Điều Khiển Logic Lập Trình (PLC): Đây là một trong những ứng dụng phổ biến nhất. Hầu hết các PLC nhỏ và vừa đều yêu cầu nguồn cấp 24VDC hoặc 12VDC. Bộ nguồn ABL1REM12050 cung cấp nguồn 12VDC ổn định, sạch nhiễu, đảm bảo PLC hoạt động chính xác, xử lý tín hiệu tin cậy, điều khiển các quy trình sản xuất trong nhà máy cơ khí, chế tạo máy, dệt may, thực phẩm.
• Cấp Nguồn Cho Cảm Biến (Sensors) và Cơ Cấu Chấp Hành (Actuators): Hệ thống tự động hóa công nghiệp sử dụng rất nhiều loại cảm biến (tiệm cận, quang, nhiệt độ, áp suất…) và các cơ cấu chấp hành nhỏ (van solenoid, contactor, rơ le…). Bộ nguồn Schneider ABL1REM12050 12V 60W cung cấp đủ năng lượng cho nhiều cảm biến và cơ cấu chấp hành hoạt động đồng thời, đảm bảo thu thập dữ liệu chính xác và thực thi lệnh điều khiển kịp thời.
• Hệ Thống Camera Giám Sát (CCTV) Công Nghiệp: Nhiều camera giám sát analog hoặc IP trong môi trường công nghiệp sử dụng nguồn 12VDC. Bộ nguồn này đảm bảo camera hoạt động liên tục, ghi hình ổn định, góp phần vào an ninh nhà máy.
• Thiết Bị Viễn Thông và Mạng Nhỏ: Một số thiết bị mạng như switch, router nhỏ, hoặc các thiết bị viễn thông chuyên dụng trong môi trường công nghiệp có thể yêu cầu nguồn 12VDC.
• Tủ Bảng Điện Điều Khiển và Tự Động Hóa: Đây là nơi bộ nguồn ABL1REM12050 thường xuyên được lắp đặt, cung cấp nguồn cho các rơ le trung gian, timer, bộ đếm, đèn báo, còi báo và các thiết bị phụ trợ khác trong tủ điện, giúp hệ thống điều khiển vận hành trơn tru.
• Ứng Dụng Trong Xây Dựng và Năng Lượng: Trong các công trình xây dựng nhà máy, khu công nghiệp, bộ nguồn này có thể được sử dụng trong các hệ thống điều khiển tòa nhà (BMS) nhỏ, hệ thống báo cháy, hoặc cấp nguồn cho các thiết bị đo lường, giám sát trong ngành năng lượng,

5. Khắc phục một số lỗi thường gặp khi sử dụng ABL1REM12050

Lỗi 1: Bộ nguồn không có điện áp đầu ra (Đèn báo không sáng, thiết bị tải không hoạt động)

Nguyên nhân có thể:

• Không có điện áp đầu vào AC hoặc điện áp quá thấp/quá cao so với dải hoạt động.
• Kết nối dây đầu vào AC bị lỏng, sai (nhầm L-N), hoặc đứt dây.
• Cầu chì bên trong bộ nguồn bị đứt (nếu có và có thể thay thế – một số bộ nguồn hàn chết cầu chì).
• Bộ nguồn bị hư hỏng do sốc điện, sét đánh, hoặc lỗi linh kiện bên trong.
• Kích hoạt chế độ bảo vệ ngắn mạch hoặc quá tải nghiêm trọng.

Cách khắc phục:

• Kiểm tra nguồn AC đầu vào: Dùng đồng hồ VOM kiểm tra điện áp tại các cọc L-N của bộ nguồn. Đảm bảo điện áp nằm trong dải cho phép (thường là 85-264VAC cho ABL1REM12050). Kiểm tra aptomat cấp nguồn.
• Kiểm tra kết nối dây: Ngắt nguồn AC. Kiểm tra lại tất cả các mối nối dây đầu vào, đảm bảo chắc chắn, đúng cực tính.
• Kiểm tra cầu chì (nếu có và được phép): Một số bộ nguồn có cầu chì bảo vệ đầu vào. Nếu nghi ngờ cầu chì đứt, cần thay thế bằng cầu chì cùng loại, cùng thông số. Tuy nhiên, việc này cần được thực hiện bởi người có chuyên môn. Nếu cầu chì lại bị đứt ngay sau khi thay, có thể bộ nguồn đã bị hỏng nặng hơn.
• Tháo tải ra khỏi bộ nguồn: Ngắt kết nối tất cả các thiết bị tải khỏi đầu ra DC của bộ nguồn. Sau đó cấp lại nguồn AC và đo điện áp đầu ra. Nếu có điện áp, vấn đề có thể nằm ở phía tải (quá tải hoặc ngắn mạch tải).
• Liên hệ nhà cung cấp/hỗ trợ kỹ thuật: Nếu đã kiểm tra các bước trên mà vẫn không có điện áp ra, có khả năng bộ nguồn đã bị hỏng. Hãy liên hệ chuyên viên có chuyên môn để được hỗ trợ sửa chữa hoặc thay thế.

Lỗi 2: Điện áp đầu ra DC thấp hoặc không ổn định

Nguyên nhân có thể:

• Bộ nguồn bị quá tải (dòng tiêu thụ của tải vượt quá 5A đối với ABL1REM12050).
• Kết nối dây đầu ra DC bị lỏng, tiếp xúc kém.
• Dây dẫn đầu ra DC quá nhỏ hoặc quá dài gây sụt áp.
• Bộ nguồn bị lỗi, các linh kiện ổn áp hoạt động không chính xác.
• Nhiệt độ môi trường quá cao làm ảnh hưởng đến hiệu suất bộ nguồn.

Cách khắc phục:

• Kiểm tra tải: Dùng ampe kìm đo dòng điện tiêu thụ của tải. Nếu vượt quá 5A, cần giảm tải hoặc chọn bộ nguồn có công suất lớn hơn.
• Kiểm tra kết nối dây DC: Ngắt nguồn. Kiểm tra và siết chặt lại các mối nối tại cọc +V, -V của bộ nguồn và tại thiết bị tải.
• Kiểm tra dây dẫn: Sử dụng dây dẫn có tiết diện phù hợp với dòng điện và chiều dài.
• Tinh chỉnh điện áp (nếu có): Một số bộ nguồn có biến trở nhỏ (V.ADJ) cho phép tinh chỉnh điện áp đầu ra trong một phạm vi nhỏ (ví dụ 11.4 – 12.6V). Thử điều chỉnh nhẹ xem có cải thiện không.
• Đảm bảo thông gió: Kiểm tra xem bộ nguồn có được thông gió tốt không, có bị các vật khác che chắn làm cản trở tản nhiệt không.
• Liên hệ hỗ trợ kỹ thuật: Nếu vấn đề vẫn tiếp diễn, bộ nguồn có thể cần được kiểm tra chuyên sâu hơn.

Lỗi 3: Bộ nguồn phát ra tiếng kêu lạ (ví dụ: tiếng rít, è è)

Nguyên nhân có thể:

• Tải không ổn định hoặc có tính cảm kháng/dung kháng lớn gây dao động.
• Linh kiện bên trong (ví dụ: cuộn cảm, biến áp xung) bị lỏng hoặc sắp hỏng.
• Hoạt động ở chế độ bảo vệ (ví dụ: chế độ hiccup do quá tải nhẹ hoặc ngắn mạch chập chờn).

Cách khắc phục:

• Thử với tải khác: Thử kết nối bộ nguồn với một tải thuần trở (ví dụ: bóng đèn 12V) để xem tiếng kêu có còn không. Nếu hết, vấn đề có thể do đặc tính của tải ban đầu.
• Kiểm tra tải hiện tại: Đảm bảo tải không bị quá tải hoặc ngắn mạch.
• Quan sát và lắng nghe: Nếu tiếng kêu lớn, bất thường và kèm theo các dấu hiệu khác như mùi khét, nóng bất thường, cần ngắt nguồn ngay và liên hệ hỗ trợ kỹ thuật. Đây có thể là dấu hiệu bộ nguồn sắp hỏng.

6. Liên hệ ngay thanhthienphu.vn để nhận tư vấn

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm, chúng tôi mang đến giải pháp. Chúng tôi hiểu rằng mỗi hệ thống, mỗi ứng dụng đều có những đặc thù riêng. Đội ngũ chuyên gia giàu kinh nghiệm của chúng tôi luôn sẵn sàng:

• Tư vấn kỹ thuật chuyên sâu: Giúp quý vị phân tích nhu cầu cụ thể, từ đó lựa chọn chính xác model bộ nguồn Schneider phù hợp nhất, không chỉ là ABL1REM12050 mà còn nhiều dòng sản phẩm khác, đảm bảo tối ưu về hiệu năng và chi phí.
• Cung cấp thông tin sản phẩm chi tiết: Bao gồm datasheet ABL1REM12050, tài liệu hướng dẫn lắp đặt, chứng chỉ chất lượng (CO, CQ) khi quý vị yêu cầu.
• Báo giá cạnh tranh: Chúng tôi cam kết mang đến mức giá tốt nhất cho sản phẩm chính hãng, giúp quý vị tiết kiệm chi phí đầu tư.
• Hỗ trợ lắp đặt và vận hành: Đưa ra những lời khuyên hữu ích, giải đáp thắc mắc trong quá trình tích hợp bộ nguồn vào hệ thống của bạn.
• Chính sách bảo hành chính hãng: Đảm bảo quyền lợi cho khách hàng với quy trình bảo hành nhanh chóng, minh bạch.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật sau bán hàng tận tình.

Liên hệ ngay với chúng tôi qua:

• Hotline: 08.12.77.88.99
• Website: Thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

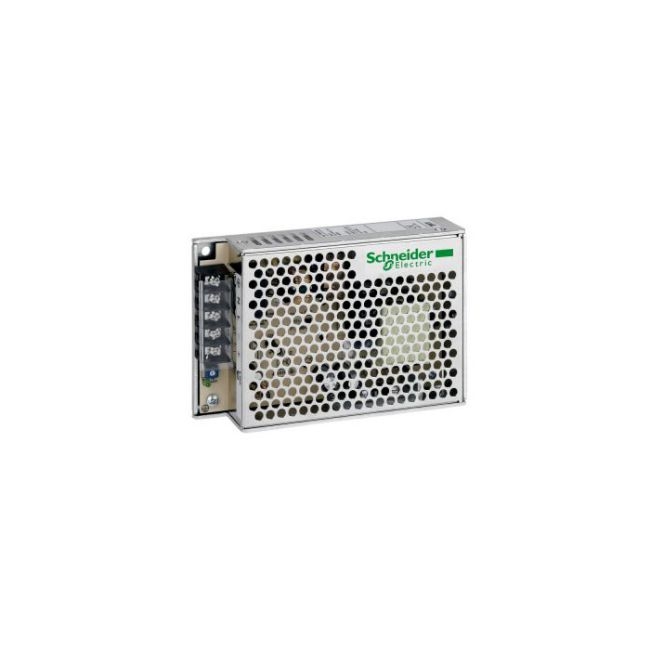

• ABL1REM24025
