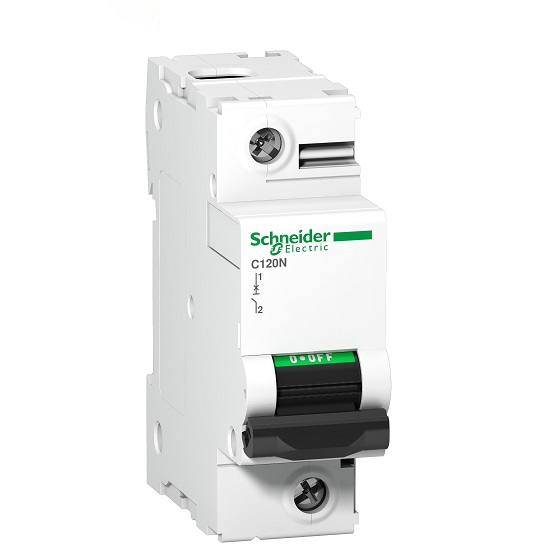

MCB Schneider A9N18359 125A 10kA 1P

MCB Schneider A9N18359 125A 10kA 1P, chính là thiết bị đóng cắt tự động mà mọi kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp đang tìm kiếm để nâng tầm an toàn và hiệu suất cho hệ thống điện công nghiệp, đồng thời là giải pháp tối ưu được cung cấp bởi thanhthienphu.vn, mang đến sự an tâm tuyệt đối và khả năng vận hành vượt trội.

Thiết bị này giúp giải quyết triệt để những khó khăn về thiết bị cũ kỹ, chi phí vận hành cao và rủi ro an toàn, hướng tới một hệ thống điện thông minh, tin cậy và bền vững, đảm bảo an toàn điện và bảo vệ mạch điện chuyên nghiệp.

1. Cấu tạo ưu việt của A9N18359

• Vỏ ngoài của bộ ngắt mạch Schneider A9N18359: Được chế tạo từ vật liệu nhựa tổng hợp cao cấp, có khả năng chống cháy, chịu nhiệt tốt và cách điện hoàn hảo. Thiết kế vỏ cứng cáp không chỉ bảo vệ các linh kiện bên trong khỏi tác động cơ học mà còn đảm bảo an toàn cho người vận hành ngay cả trong môi trường công nghiệp khắc nghiệt. Bề mặt vỏ thường có các thông số kỹ thuật cơ bản như dòng điện định mức 125A, khả năng cắt ngắn mạch 10kA, mã sản phẩm A9N18359, và logo Schneider Electric, giúp dễ dàng nhận diện và kiểm tra.
• Tiếp điểm chính và tiếp điểm hồ quang: Đây là bộ phận cốt lõi quyết định khả năng dẫn điện và độ bền của CB tép Schneider A9N18359. Tiếp điểm được làm từ hợp kim đặc biệt, thường là hợp kim bạc, có điện trở suất thấp, giảm thiểu tổn hao năng lượng và phát nhiệt. Thiết kế tiếp điểm thông minh đảm bảo tiếp xúc tốt, chịu được sự ăn mòn hồ quang điện khi đóng cắt dòng điện lớn, đặc biệt là dòng ngắn mạch.
• Buồng dập hồ quang (Arc Chute): Khi MCB tác động ngắt mạch, đặc biệt là khi có sự cố ngắn mạch, hồ quang điện lớn sẽ sinh ra. Buồng dập hồ quang của MCB Schneider A9N18359 được thiết kế với nhiều tấm kim loại chia nhỏ hồ quang, làm nguội nhanh và dập tắt hồ quang một cách hiệu quả trong thời gian cực ngắn. Điều này không chỉ bảo vệ bản thân MCB mà còn ngăn ngừa nguy cơ cháy nổ, bảo vệ các thiết bị điện khác trong hệ thống. Đây là một trong những yếu tố quan trọng giúp sản phẩm đạt dòng cắt 10kA.
• Cơ cấu ngắt nhiệt (Thermal Trip Mechanism): Bảo vệ mạch điện khỏi tình trạng quá tải kéo dài. Cơ cấu này sử dụng một thanh lưỡng kim. Khi dòng điện vượt quá giá trị cho phép trong một khoảng thời gian nhất định, thanh lưỡng kim sẽ nóng lên, cong lại và tác động vào cơ cấu nhả, làm MCB nhảy. Độ nhạy của cơ cấu này được hiệu chỉnh chính xác theo đường cong đặc tính loại C, phù hợp cho nhiều loại tải.
• Cần gạt thao tác (Operating Handle): Được thiết kế tiện lợi, dễ dàng thao tác đóng và ngắt MCB. Cần gạt cũng thường có chỉ thị màu sắc để báo trạng thái ON/OFF/TRIP (nếu có VisiTrip), giúp người vận hành dễ dàng nhận biết tình trạng của thiết bị bảo vệ mạch Schneider 125A này.
• Ngàm cài DIN rail tiêu chuẩn: Giúp việc lắp đặt MCB Schneider A9N18359 lên thanh ray trong tủ điện trở nên nhanh chóng, dễ dàng và chắc chắn, tiết kiệm thời gian và công sức cho các kỹ thuật viên điện.

2. Các tính năng chính của A9N18359

• Dòng định mức 125A và cấu hình 1P (1 cực): Với dòng định mức 125 Ampe, MCB này phù hợp để bảo vệ cho các mạch nhánh có tải lớn hoặc các thiết bị đơn lẻ quan trọng trong nhà máy sản xuất cơ khí, chế tạo máy, dây chuyền thực phẩm, dệt may, cũng như các hệ thống chiếu sáng, điều hòa công suất lớn trong các tòa nhà, khu công nghiệp. Cấu hình 1P giúp bảo vệ hiệu quả cho các mạch điện một pha, phổ biến trong nhiều ứng dụng công nghiệp và dân dụng quy mô lớn.
• Khả năng cắt ngắn mạch danh định (Icu) 10kA: Đây là một trong những thông số quan trọng nhất, thể hiện khả năng chịu đựng và ngắt dòng sự cố ngắn mạch cực lớn của MCB. Với Icu lên đến 10kA theo tiêu chuẩn IEC 60947-2 (và Icn 10kA theo IEC 60898-1), MCB Schneider A9N18359 đảm bảo an toàn cho hệ thống điện ngay cả trong những tình huống sự cố nghiêm trọng nhất, thường gặp ở các điểm gần nguồn cung cấp hoặc trong các mạng lưới điện công nghiệp có trở kháng thấp. Khả năng này giúp ngăn ngừa hư hỏng thiết bị, cháy nổ và đảm bảo tính liên tục của nguồn cung cấp cho các phụ tải khác không bị ảnh hưởng.
• Công nghệ bảo vệ tiên tiến: Sản phẩm thuộc dòng Acti9, được tích hợp các công nghệ tiên tiến của Schneider Electric. Mặc dù A9N18359 là một MCB cơ bản, nó thừa hưởng triết lý thiết kế an toàn và độ tin cậy của dòng Acti9. Một số model trong dòng Acti9 có tính năng VisiTrip (chỉ báo lỗi sự cố trực quan trên mặt trước thiết bị, giúp nhanh chóng xác định MCB nào đã tác động do quá tải hoặc ngắn mạch) và VisiSafe (đảm bảo cách ly an toàn cho mạch điện hạ nguồn khi MCB ở vị trí OFF, với chỉ thị màu xanh lá rõ ràng). Quý vị nên kiểm tra tài liệu kỹ thuật cụ thể của mã A9N18359 để xác nhận các tính năng này, hoặc liên hệ thanhthienphu.vn để được tư vấn chi tiết. Sự rõ ràng trong chỉ báo trạng thái giúp kỹ thuật viên điện và nhân viên bảo trì nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian ngừng hoạt động của máy móc, dây chuyền.
• Độ bền điện và cơ học cao: MCB Schneider A9N18359 được thiết kế để có tuổi thọ cao, với số lần đóng cắt cơ học và đóng cắt điện lớn, đảm bảo hoạt động ổn định và tin cậy trong suốt vòng đời sản phẩm. Điều này trực tiếp giải quyết vấn đề thiết bị cũ kỹ, hay hỏng hóc mà nhiều doanh nghiệp đang đối mặt, giúp giảm chi phí thay thế và bảo trì thường xuyên.
• Dễ dàng lắp đặt và tích hợp: Với thiết kế dạng module tiêu chuẩn DIN rail, việc lắp đặt MCB A9N18359 vào tủ điện công nghiệp trở nên nhanh chóng và thuận tiện. Kích thước nhỏ gọn cũng giúp tiết kiệm không gian trong tủ, đặc biệt quan trọng đối với các hệ thống cần nhiều thiết bị bảo vệ. Sản phẩm tương thích với nhiều phụ kiện của dòng Acti9 như tiếp điểm phụ, cuộn cắt shunt, cuộn cắt thấp áp, mang lại sự linh hoạt trong thiết kế và mở rộng hệ thống.

3. Hướng dẫn kết nối A9N18359

Bước 1: Chuẩn bị và Kiểm tra An toàn Tuyệt đối

• Ngắt hoàn toàn nguồn điện: Đây là bước quan trọng nhất. Đảm bảo rằng nguồn điện cấp đến vị trí lắp đặt MCB đã được ngắt hoàn toàn tại cầu dao tổng hoặc thiết bị đóng cắt chính. Sử dụng bút thử điện hoặc đồng hồ vạn năng để xác nhận không còn điện áp.
• Chuẩn bị dụng cụ: Tuốc nơ vít cách điện phù hợp với đầu vít của MCB, kìm tuốt dây, kìm bấm cos (nếu cần), bút thử điện, đồng hồ vạn năng.
• Kiểm tra MCB: Đảm bảo MCB Schneider A9N18359 là hàng chính hãng, đúng mã sản phẩm, không bị hư hỏng vật lý trong quá trình vận chuyển. Kiểm tra thông số dòng định mức (125A), khả năng cắt (10kA), và điện áp làm việc có phù hợp với hệ thống của bạn hay không.
• Chọn dây dẫn phù hợp: Tiết diện dây dẫn phải được chọn lựa cẩn thận, tương thích với dòng định mức 125A của MCB và dòng tải dự kiến, tuân theo các tiêu chuẩn TCVN hoặc IEC. Sử dụng dây đồng chất lượng tốt. Ví dụ, đối với dòng 125A, có thể cần dây đồng tiết diện từ 35mm² đến 50mm² tùy thuộc vào điều kiện lắp đặt và chiều dài dây. Luôn tham khảo bảng tra cứu tiết diện dây dẫn theo dòng điện.

Bước 2: Lắp đặt MCB lên Thanh Ray DIN

• Xác định vị trí lắp đặt MCB trên thanh ray DIN trong tủ điện.
• Đặt phần ngàm phía sau của MCB vào cạnh trên của thanh ray DIN.
• Nhấn nhẹ phần dưới của MCB cho đến khi ngàm dưới khớp vào thanh ray. Kiểm tra độ chắc chắn sau khi lắp.

Bước 3: Kết nối Dây dẫn vào MCB

Đấu dây nguồn (phía trên):

• Tuốt vỏ cách điện của đầu dây nguồn một đoạn khoảng 10-15mm, đảm bảo lõi đồng không bị xơ hoặc gãy.
• Nếu sử dụng dây đa lõi, nên dùng đầu cos chuyên dụng và bấm chặt bằng kìm bấm cos để đảm bảo tiếp xúc tốt và tránh tòe đầu dây.
• Nới lỏng đầu vít của cọc đấu dây phía trên (đầu vào LINE) của MCB.
• Đưa đầu dây đã xử lý vào cọc đấu dây. Đảm bảo dây được đưa vào hết chiều sâu của cọc.
• Siết chặt đầu vít bằng tuốc nơ vít cách điện. Lực siết phải đủ chắc để đảm bảo tiếp xúc tốt và không gây nóng điểm nối, nhưng không quá mạnh làm hỏng đầu vít hoặc cọc đấu. Schneider Electric thường khuyến nghị một mô-men xoắn cụ thể cho các đầu nối của họ; hãy tham khảo tài liệu kỹ thuật của sản phẩm nếu có.

Đấu dây tải (phía dưới):

• Thực hiện tương tự như đấu dây nguồn cho cọc đấu dây phía dưới (đầu ra LOAD) của MCB, kết nối với dây dẫn đi đến phụ tải cần bảo vệ.

Lưu ý quan trọng: Đảm bảo đấu đúng đầu vào (LINE – thường ở phía trên) và đầu ra (LOAD – thường ở phía dưới) của MCB. Việc đấu ngược có thể ảnh hưởng đến khả năng hoạt động chính xác của thiết bị, đặc biệt là cơ chế dập hồ quang.

Bước 4: Kiểm tra và Hoàn thiện

• Kiểm tra lại tất cả các mối nối, đảm bảo chúng được siết chặt và chắc chắn.
• Kiểm tra xem có vật lạ nào rơi vào bên trong MCB hoặc khu vực đấu dây không.
• Đảm bảo khoảng cách an toàn giữa các pha (nếu có nhiều MCB lắp gần nhau) và giữa các bộ phận mang điện với vỏ tủ.
• Ghi nhãn rõ ràng cho MCB để dễ dàng nhận biết và quản lý sau này.

Bước 5: Cấp nguồn và Thử nghiệm (nếu có thể và an toàn)

• Sau khi hoàn tất các bước trên và đảm bảo an toàn, đóng lại vỏ tủ điện.
• Cấp lại nguồn điện cho hệ thống.
• Bật MCB lên vị trí ON. Kiểm tra hoạt động của phụ tải.
• Nếu có thể, và trong điều kiện được kiểm soát chặt chẽ bởi người có chuyên môn, có thể thực hiện các bài kiểm tra chức năng cơ bản (ví dụ: kiểm tra tác động bằng thiết bị chuyên dụng nếu có).

4. Ứng dụng đa dạng của A9N18359

Trong ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):

• Bảo vệ các động cơ điện công suất trung bình và lớn, máy công cụ, máy ép, máy nén khí, và các thiết bị sản xuất chuyên dụng khác có dòng khởi động và dòng làm việc danh định phù hợp với 125A.
• Bảo vệ các tủ phân phối nhánh cung cấp nguồn cho từng khu vực sản xuất hoặc từng dây chuyền công nghệ. Ví dụ, một dây chuyền lắp ráp robot hoặc một hệ thống băng tải có thể yêu cầu một MCB 125A để bảo vệ nguồn cấp tổng cho nó.

Trong lĩnh vực Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng lớn…):

• Bảo vệ các mạch tổng cho các tầng trong tòa nhà văn phòng, trung tâm thương mại, hoặc các căn hộ lớn.
• Sử dụng trong các tủ điện tạm phục vụ công trường xây dựng, bảo vệ cho các máy móc thi công như máy hàn, máy cắt, máy trộn bê tông công suất lớn.
• Trong các nhà máy, khu công nghiệp mới xây dựng, MCB này được dùng để bảo vệ các đường cáp trục chính cấp nguồn cho các phân xưởng hoặc các khu vực chức năng. Khả năng cắt ngắn mạch 10kA là rất quan trọng trong các hệ thống có nguồn cung cấp mạnh.

Trong ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo…):

• Bảo vệ các mạch phụ tải trong các trạm biến áp phụ tải, trạm phân phối điện.
• Trong các dự án năng lượng mặt trời hoặc năng lượng gió quy mô vừa và nhỏ, MCB A9N18359 có thể được sử dụng để bảo vệ đầu ra của inverter hoặc các mạch gom công suất trước khi hòa lưới hoặc cấp cho tải.
• Trong ngành dầu khí, nơi yêu cầu về an toàn phòng nổ và độ tin cậy cực cao, các thiết bị bảo vệ như MCB Schneider đóng vai trò thiết yếu trong việc đảm bảo hoạt động liên tục và an toàn cho các giàn khoan, nhà máy lọc dầu.

Trong lĩnh vực Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động…):

• Bảo vệ nguồn cấp cho các tủ điều khiển hệ thống tự động hóa, nơi tập trung nhiều PLC, biến tần, servo drive và các thiết bị điện tử nhạy cảm khác.
• Đảm bảo an toàn cho các cánh tay robot công nghiệp và các cơ cấu chấp hành có công suất tiêu thụ lớn. Việc bảo vệ chính xác giúp tránh hư hỏng các thiết bị tự động hóa đắt tiền.

5. Khắc phục một số lỗi thường gặp với A9N18359

Sự cố 1: MCB tự động ngắt (nhảy/trip) thường xuyên mà không rõ nguyên nhân

Nguyên nhân có thể:

• Quá tải thực sự: Phụ tải tiêu thụ dòng điện vượt quá 125A trong một khoảng thời gian nhất định. Điều này có thể do kết nối thêm thiết bị mới vào mạch mà không tính toán lại, hoặc một thiết bị hiện có bị lỗi và tiêu thụ dòng cao bất thường (ví dụ: động cơ kẹt trục).
• Ngắn mạch: Xảy ra chạm chập giữa dây pha và dây trung tính, hoặc giữa dây pha và đất ở đâu đó trong mạch điện phía sau MCB.
• Nhiệt độ môi trường quá cao: MCB được đặt trong tủ điện kín, không thông gió tốt, hoặc gần các nguồn nhiệt lớn, có thể làm giảm ngưỡng tác động nhiệt của MCB. Theo tiêu chuẩn, MCB thường được hiệu chuẩn ở nhiệt độ tham chiếu (ví dụ 30°C hoặc 40°C). Nhiệt độ cao hơn có thể làm MCB nhảy sớm hơn.
• MCB bị lỗi (hiếm gặp): Sau thời gian dài sử dụng hoặc do lỗi sản xuất (rất hiếm với sản phẩm chính hãng Schneider), cơ cấu bên trong MCB có thể không còn chính xác.

Giải pháp:

• Kiểm tra phụ tải: Sử dụng ampe kìm để đo dòng điện thực tế qua MCB khi có tải. So sánh với dòng định mức 125A. Nếu dòng điện thường xuyên gần hoặc vượt ngưỡng, cần xem xét giảm tải hoặc chia tải sang các mạch khác, hoặc nâng cấp MCB lên dòng cao hơn (nếu dây dẫn cho phép).
• Kiểm tra ngắn mạch: Ngắt MCB, sau đó sử dụng đồng hồ vạn năng (chế độ đo điện trở hoặc thông mạch) để kiểm tra cách điện giữa dây pha và trung tính, dây pha và đất của mạch phía sau MCB. Nếu phát hiện thông mạch hoặc điện trở thấp, cần tìm và khắc phục điểm chạm chập.
• Cải thiện thông gió: Đảm bảo tủ điện có đủ không gian và khả năng thông gió. Cân nhắc lắp thêm quạt thông gió nếu cần thiết.
• Thay thế MCB: Nếu đã loại trừ các nguyên nhân trên mà MCB vẫn nhảy bất thường, hãy liên hệ nhà cung cấp uy tín như thanhthienphu.vn để được tư vấn hoặc thay thế MCB mới.

Sự cố 2: MCB không thể bật lên vị trí ON hoặc bật lên rồi nhảy ngay lập tức

Nguyên nhân có thể:

• Đang có sự cố ngắn mạch hoặc quá tải nghiêm trọng: Đây là nguyên nhân phổ biến nhất. Cơ cấu bảo vệ của MCB đang hoạt động đúng chức năng.
• Cơ cấu đóng cắt bị kẹt: Do bụi bẩn, hư hỏng cơ khí bên trong (hiếm).

Giải pháp:

• Không cố gắng bật lại nhiều lần: Việc này có thể gây nguy hiểm và làm hư hỏng thêm thiết bị.
• Xác định và khắc phục sự cố: Thực hiện các bước kiểm tra quá tải và ngắn mạch như ở Sự cố 1. Chỉ sau khi đã tìm ra và loại bỏ hoàn toàn nguyên nhân sự cố (ví dụ: ngắt kết nối thiết bị bị lỗi, sửa chữa điểm chạm chập) thì mới thử bật lại MCB.
• Kiểm tra cơ cấu: Nếu đã chắc chắn không còn sự cố phía tải mà MCB vẫn không bật được, có thể cơ cấu bên trong đã hỏng. Cần thay thế MCB mới.

Sự cố 3: MCB phát nóng bất thường tại các đầu nối hoặc thân vỏ

Nguyên nhân có thể:

• Đầu nối lỏng lẻo: Đây là nguyên nhân phổ biến nhất gây phát nóng. Tiếp xúc không tốt làm tăng điện trở tiếp xúc, gây tổn hao năng lượng dưới dạng nhiệt.
• Tiết diện dây dẫn không đủ: Dây dẫn quá nhỏ so với dòng tải thực tế sẽ bị nóng, và nhiệt có thể truyền sang MCB.
• MCB bị quá tải kéo dài: Hoạt động liên tục ở gần mức dòng định mức hoặc hơi quá tải nhẹ trong thời gian dài cũng có thể gây nóng.
• MCB bị lỗi bên trong: Tiếp điểm bên trong bị mòn hoặc hư hỏng.

Giải pháp:

• Ngắt điện và kiểm tra đầu nối: Đảm bảo nguồn điện đã được ngắt an toàn. Kiểm tra và siết lại tất cả các đầu vít kết nối dây dẫn vào MCB. Nếu đầu dây bị oxy hóa, cần làm sạch hoặc thay mới.
• Kiểm tra và nâng cấp dây dẫn: Đánh giá lại tiết diện dây dẫn so với dòng tải. Nếu không phù hợp, cần thay thế bằng dây có tiết diện lớn hơn.
• Đánh giá lại phụ tải: Nếu MCB thường xuyên hoạt động ở mức tải cao gây nóng, cân nhắc việc giảm tải hoặc sử dụng MCB có dòng định mức cao hơn (đồng thời phải nâng cấp dây dẫn tương ứng).
• Thay thế MCB: Nếu các đầu nối đã chắc chắn, dây dẫn phù hợp mà MCB vẫn nóng bất thường, có khả năng MCB bị lỗi bên trong. Cần thay thế.
