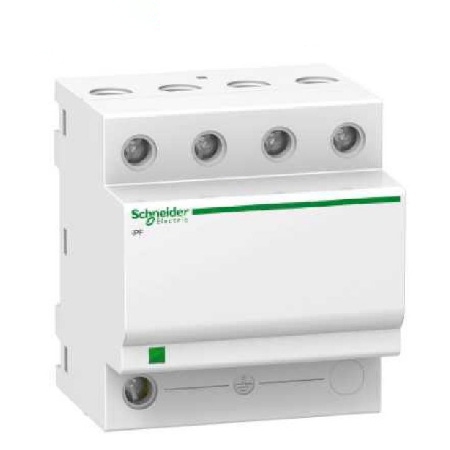

CB chống sét Schneider A9L15688 40kA 3P+N

CB chống sét Schneider A9L15688 40kA 3P+N, một thiết bị bảo vệ quá áp lan truyền không thể thiếu, mang đến giải pháp an toàn tối ưu cho hệ thống điện công nghiệp và dân dụng của bạn, giúp ngăn chặn hiệu quả những thiệt hại do sét đánh gây ra.

Tại thanhthienphu.vn, chúng tôi hiểu rằng việc đảm bảo hoạt động liên tục và bảo vệ tài sản là ưu tiên hàng đầu, vì vậy chúng tôi cung cấp giải pháp chống sét toàn diện này, cùng các thiết bị đóng cắt Schneider Electric chính hãng và hệ thống tiếp địa đạt chuẩn.

1. Cấu tạo sản phẩm A9L15688

• Vỏ bảo vệ bên ngoài: Được chế tạo từ vật liệu nhựa tổng hợp cao cấp, có khả năng chống cháy, cách điện tuyệt vời và chịu được va đập mạnh. Thiết kế vỏ ngoài không chỉ đảm bảo an toàn cho người sử dụng mà còn bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, độ ẩm, vốn thường gặp trong các nhà máy sản xuất công nghiệp hay công trường xây dựng. Màu sắc và kiểu dáng công nghiệp của vỏ aptomat chống sét Schneider A9L15688 cũng dễ dàng nhận diện và hài hòa với các thiết bị khác trong tủ điện.
• Bộ phận cắt sét chủ đạo (MOV – Metal Oxide Varistor): Đây chính là trái tim của thiết bị giới hạn quá áp Schneider 40kA. Schneider Electric sử dụng các đĩa MOV chất lượng cao, có khả năng thay đổi điện trở một cách nhanh chóng khi có xung áp cao xuất hiện. Khi điện áp bình thường, MOV có điện trở rất lớn, không ảnh hưởng đến mạch điện. Nhưng ngay khi có sét lan truyền gây tăng áp đột ngột, điện trở của MOV giảm xuống cực thấp trong vài nano giây, dẫn dòng sét xuống đất một cách an toàn, bảo vệ các thiết bị phía sau.
• Cơ cấu ngắt nhiệt (Thermal Disconnector): Một tính năng an toàn quan trọng. Trong trường hợp MOV bị lão hóa hoặc chịu quá nhiều xung sét vượt quá khả năng, cơ cấu ngắt nhiệt sẽ tự động tác động, tách MOV ra khỏi mạch điện, ngăn ngừa nguy cơ cháy nổ do quá nhiệt. Điều này đặc biệt quan trọng đối với các hệ thống điện nhà xưởng hoạt động liên tục.
• Chỉ thị trạng thái hoạt động: Thiết bị được trang bị chỉ thị trực quan (thường là màu sắc xanh/đỏ hoặc cờ báo) giúp người vận hành, kỹ thuật viên điện dễ dàng nhận biết tình trạng hoạt động của CB chống sét. Màu xanh thường báo hiệu thiết bị đang hoạt động tốt, màu đỏ (hoặc cờ báo thay đổi) cho biết thiết bị cần được kiểm tra hoặc thay thế module bảo vệ. Việc này giúp cho công tác bảo trì, sửa chữa thiết bị điện trở nên chủ động và hiệu quả hơn.
• Đầu nối dây (Terminal): Được thiết kế chắc chắn, có tiết diện phù hợp để đảm bảo khả năng tiếp xúc tốt và dẫn dòng hiệu quả, giảm thiểu phát nhiệt tại điểm kết nối. Các đầu cốt của CB chống sét Schneider A9L15688 thường được chế tạo từ đồng hoặc hợp kim đồng có độ dẫn điện cao, phù hợp với các loại cáp điện công nghiệp.
• Thiết kế dạng module (cho một số dòng): Nhiều model CB chống sét của Schneider, bao gồm cả các biến thể liên quan đến A9L15688, có thiết kế dạng module cắm rút. Điều này cho phép thay thế từng module bảo vệ bị hỏng một cách nhanh chóng và dễ dàng mà không cần tháo toàn bộ thiết bị, giúp tiết kiệm chi phí và thời gian bảo trì, một yếu tố mà các quản lý kỹ thuật rất quan tâm.

2. Các tính năng chính của A9L15688

• Khả năng cắt dòng sét lan truyền cực lớn 40kA (dạng sóng 8/20µs): Đây là một trong những thông số quan trọng nhất, thể hiện năng lực bảo vệ mạnh mẽ của thiết bị. Với dòng cắt danh định lên đến 40 kiloampere, SPD Schneider A9L15688 có khả năng chịu đựng và triệt tiêu các xung sét cường độ cao, thường xuất hiện trong các cơn giông mạnh hoặc do các hoạt động đóng cắt thiết bị công suất lớn trong mạng lưới gây ra. Điều này đảm bảo an toàn cho các thiết bị điện tử nhạy cảm, máy móc sản xuất tự động, hệ thống điều khiển PLC, biến tần trong các nhà máy cơ khí, dệt may, thực phẩm, vốn rất dễ bị tổn thương bởi quá áp.
• Bảo vệ cho hệ thống 3 Pha + Trung tính (3P+N): Thiết kế 3P+N làm cho thiết bị này trở thành lựa chọn lý tưởng cho hầu hết các mạng điện công nghiệp và tòa nhà thương mại tại Việt Nam, nơi sử dụng phổ biến nguồn điện 3 pha 4 dây. Nó bảo vệ đồng thời cả ba dây pha và dây trung tính, đảm bảo sự an toàn toàn diện cho hệ thống.
• Điện áp dư (Up) thấp: Một tính năng quan trọng khác là mức điện áp dư sau khi CB chống sét đã hoạt động. CB chống sét Schneider A9L15688 được thiết kế để có mức điện áp dư thấp, nghĩa là phần điện áp còn lại sau khi xung sét đã được dẫn xuống đất là đủ nhỏ để không gây hại cho các thiết bị được bảo vệ phía sau. Theo thông số từ Schneider Electric, các sản phẩm dòng Acti9 thường có mức Up tối ưu, giúp bảo vệ ngay cả những thiết bị điện tử viễn thông, công nghệ thông tin rất nhạy cảm.
• Thời gian đáp ứng cực nhanh (t nanosecond): Khi có xung sét xuất hiện, CB chống sét Schneider A9L15688 phản ứng gần như tức thời, trong khoảng vài nano giây (ns). Tốc độ này vô cùng quan trọng để ngăn chặn xung áp phá hủy thiết bị trước khi nó kịp lan truyền sâu vào hệ thống.
• Tích hợp sẵn cơ cấu ngắt nhiệt và chỉ thị trạng thái: Như đã đề cập ở phần cấu tạo, cơ cấu ngắt nhiệt bên trong bảo vệ chính thiết bị chống sét khỏi hư hỏng do quá tải kéo dài hoặc khi MOV hết tuổi thọ. Chỉ thị trạng thái trực quan giúp người vận hành dễ dàng theo dõi tình trạng làm việc của thiết bị và lên kế hoạch bảo trì chủ động, tránh tình trạng thiết bị bảo vệ đã hỏng mà không ai hay biết, dẫn đến rủi ro cho toàn hệ thống.
• Tuân thủ các tiêu chuẩn quốc tế và Việt Nam: Sản phẩm CB chống sét Schneider A9L15688 được sản xuất và kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt như IEC 61643-11 (Tiêu chuẩn cho thiết bị chống sét lan truyền nối vào hệ thống điện hạ áp). Việc tuân thủ này là một minh chứng cho chất lượng và độ tin cậy của sản phẩm, đồng thời giúp các công trình dễ dàng được nghiệm thu.
• Dễ dàng lắp đặt và bảo trì: Với thiết kế gá lắp trên thanh ray DIN tiêu chuẩn, việc lắp đặt CB chống sét Schneider A9L15688 vào tủ điện trở nên nhanh chóng và thuận tiện. Đối với các model có module thay thế, việc bảo trì càng trở nên đơn giản, giúp giảm thiểu thời gian dừng máy và chi phí nhân công, một lợi ích thiết thực cho các chủ doanh nghiệp nhỏ và vừa.

3. Hướng dẫn kết nối sản phẩm A9L15688

Chuẩn bị dụng cụ và đảm bảo an toàn tuyệt đối:

• Ngắt hoàn toàn nguồn điện cung cấp cho khu vực lắp đặt. Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện áp.
• Chuẩn bị các dụng cụ cần thiết: tua vít cách điện, kìm tuốt dây, kìm bấm cosse, máy đo điện trở tiếp địa (nếu cần kiểm tra), thiết bị bảo hộ cá nhân (găng tay cách điện, kính bảo hộ).
• Tham khảo kỹ tài liệu kỹ thuật đi kèm sản phẩm (catalogue Schneider A9L15688) và sơ đồ đấu nối khuyến nghị từ nhà sản xuất.

Xác định vị trí lắp đặt tối ưu:

• CB chống sét nên được lắp đặt càng gần điểm vào của nguồn điện tổng càng tốt (ví dụ: ngay sau aptomat tổng MCCB hoặc trong tủ phân phối chính MDB). Vị trí này giúp bảo vệ toàn bộ hệ thống phía sau.
• Chiều dài dây dẫn từ điểm đấu nối vào CB chống sét đến thanh tiếp địa phải càng ngắn càng tốt, lý tưởng là dưới 0.5 mét để giảm thiểu độ tự cảm của dây dẫn, đảm bảo hiệu quả thoát sét nhanh. Dây dẫn nên đi thẳng, tránh gấp khúc hoặc cuộn tròn.
• Lắp đặt thiết bị trên thanh ray DIN tiêu chuẩn trong tủ điện, đảm bảo không gian thông thoáng để tản nhiệt.

Thực hiện kết nối dây dẫn (cho hệ thống 3P+N):

• Kết nối các dây pha (L1, L2, L3): Đấu các dây pha của nguồn điện vào các cọc tương ứng L1, L2, L3 trên CB chống sét. Đảm bảo các đầu cosse được bấm chắc chắn vào dây dẫn và siết chặt các ốc vít tại cọc đấu nối để đảm bảo tiếp xúc tốt, tránh phát sinh hồ quang hoặc quá nhiệt.
• Kết nối dây trung tính (N): Đấu dây trung tính của nguồn điện vào cọc N trên CB chống sét.
• Lưu ý chọn tiết diện dây: Tiết diện dây dẫn phải phù hợp với dòng tải của hệ thống và khuyến cáo của nhà sản xuất. Thông thường, đối với CB chống sét 40kA, dây dẫn từ 6mm² đến 16mm² bằng đồng là phù hợp, tùy thuộc vào dòng định mức của aptomat bảo vệ phía trước và khoảng cách lắp đặt.

Kết nối dây tiếp địa (PE – Protective Earth):

• Đây là bước cực kỳ quan trọng, quyết định hiệu quả của toàn bộ hệ thống chống sét. Dây tiếp địa từ cọc PE của CB chống sét phải được kết nối trực tiếp và chắc chắn vào hệ thống tiếp địa chính của công trình (thanh cái tiếp địa chính – MET).
• Tiết diện dây tiếp địa tối thiểu nên bằng tiết diện dây pha lớn nhất đi vào thiết bị, hoặc theo khuyến cáo của TCVN 9385:2012 (thường là không nhỏ hơn 16mm² đối với dây đồng).
• Điện trở của hệ thống tiếp địa phải được đảm bảo ở mức thấp, lý tưởng là dưới 1 Ohm, và không vượt quá 10 Ohms theo tiêu chuẩn Việt Nam đối với nhiều loại công trình. Cần kiểm tra và đo đạc định kỳ giá trị này.

Lắp đặt thiết bị bảo vệ quá dòng dự phòng (Backup Overcurrent Protection):

• CB chống sét cần được bảo vệ bởi một thiết bị bảo vệ quá dòng (ví dụ: MCB hoặc cầu chì) lắp đặt nối tiếp phía trước nó. Thiết bị này có tác dụng ngắt mạch khi có sự cố ngắn mạch trong chính CB chống sét hoặc khi dòng sét vượt quá khả năng chịu đựng tối đa, đảm bảo an toàn cho hệ thống.
• Dòng định mức của thiết bị bảo vệ dự phòng này thường được Schneider Electric khuyến nghị trong tài liệu kỹ thuật của A9L15688, ví dụ có thể là MCB 63A đường cong C.

Kiểm tra lại toàn bộ kết nối và hoàn thiện:

• Sau khi hoàn tất đấu nối, kiểm tra kỹ lại tất cả các mối nối, đảm bảo chúng được siết chặt và đúng vị trí.
• Kiểm tra chỉ thị trạng thái trên CB chống sét.
• Đóng điện trở lại và theo dõi hoạt động của hệ thống.
• Ghi chép lại ngày lắp đặt và các thông số kiểm tra ban đầu để tiện theo dõi và bảo trì sau này.

4. Ứng dụng của sản phẩm A9L15688

• Sản xuất công nghiệp: Trong các nhà máy cơ khí, chế tạo máy, thực phẩm, dệt may, nơi có nhiều động cơ, biến tần, PLC, robot và các hệ thống điều khiển tự động đắt tiền. A9L15688 giúp bảo vệ các thiết bị này khỏi hư hỏng do sét lan truyền, giảm thiểu thời gian dừng máy đột xuất, đảm bảo tiến độ sản xuất và năng suất. Ví dụ, một xung sét nhỏ cũng có thể làm hỏng bo mạch điều khiển của một máy CNC trị giá hàng tỷ đồng, gây thiệt hại nặng nề. Việc lắp đặt SPD như A9L15688 tại tủ điện cấp nguồn cho máy CNC là một biện pháp phòng ngừa hiệu quả.
• Xây dựng (nhà máy, khu công nghiệp, công trình dân dụng): Các tòa nhà văn phòng, trung tâm thương mại, bệnh viện, trường học, chung cư cao tầng, nhà máy trong khu công nghiệp đều cần được trang bị hệ thống chống sét lan truyền. Schneider A9L15688 được lắp đặt tại các tủ phân phối tầng, tủ tổng (MDB) để bảo vệ hệ thống chiếu sáng, điều hòa không khí, thang máy, hệ thống bơm, server và các thiết bị văn phòng. Ví dụ, trong một trung tâm dữ liệu, việc mất điện hoặc hỏng hóc server do sét đánh có thể gây ra tổn thất dữ liệu và tài chính khổng lồ.
• Năng lượng (điện lực, dầu khí, năng lượng tái tạo): Các trạm biến áp, nhà máy điện, hệ thống điện mặt trời áp mái, trang trại điện gió là những nơi có nguy cơ sét đánh cao. CB chống sét Schneider A9L15688 giúp bảo vệ các inverter, bộ điều khiển, thiết bị đo lường và giám sát trong các hệ thống này. Theo một nghiên cứu của Viện Năng lượng Hoa Kỳ, thiệt hại do sét gây ra cho ngành năng lượng có thể lên tới hàng trăm triệu đô la mỗi năm.
• Tự động hóa (lắp ráp robot, dây chuyền sản xuất tự động): Các dây chuyền sản xuất hiện đại ngày càng phụ thuộc vào các hệ thống tự động hóa phức tạp và nhạy cảm với quá áp. A9L15688 đóng vai trò quan trọng trong việc duy trì sự ổn định và tin cậy của các hệ thống này, góp phần nâng cao hiệu quả sản xuất và giảm chi phí bảo trì.
• Ngành nghề khác (bảo trì, sửa chữa thiết bị điện, viễn thông): Các trạm BTS, thiết bị viễn thông, hệ thống camera giám sát, PCCC cũng là những đối tượng cần được bảo vệ. Thiết bị chống sét Schneider A9L15688 giúp đảm bảo hoạt động liên tục của các hạ tầng quan trọng này.

5. Khắc phục một số lỗi thường gặp với A9L15688

CB chống sét tác động (nhảy) không rõ nguyên nhân:

Nguyên nhân có thể:

• Có xung quá áp thực sự xảy ra trong lưới điện (do sét đánh ở xa, hoặc do thao tác đóng cắt các thiết bị công suất lớn trong cùng mạng lưới). Đây là trường hợp thiết bị hoạt động đúng chức năng.
• Chất lượng điện lưới không ổn định, có nhiều nhiễu điện áp.
• Hệ thống tiếp địa không đảm bảo (điện trở đất quá cao).
• Kết nối lỏng lẻo tại các đầu dây của CB chống sét hoặc tại các điểm khác trong mạch.
• Bản thân CB chống sét đã hết tuổi thọ hoặc bị hư hỏng bên trong (ví dụ MOV suy giảm).

Giải pháp:

• Kiểm tra lại lịch sử thời tiết, xem có giông sét trong khu vực không.
• Kiểm tra điện áp lưới bằng thiết bị đo chuyên dụng xem có bất thường không.
• Kiểm tra kỹ lại tất cả các mối nối dây dẫn đến và đi từ CB chống sét, đảm bảo chúng được siết chặt.
• Đo kiểm tra lại điện trở của hệ thống tiếp địa. Giá trị này phải đảm bảo dưới 10 Ohms (theo TCVN 9385:2012) và càng thấp càng tốt. Nếu cao, cần phải cải tạo hệ thống tiếp địa.
• Quan sát chỉ thị trạng thái trên CB chống sét. Nếu chỉ thị báo lỗi (thường là màu đỏ hoặc cờ báo thay đổi), rất có thể module bảo vệ đã hỏng và cần được thay thế.

Chỉ thị trạng thái trên CB chống sét báo lỗi (ví dụ, chuyển sang màu đỏ):

Nguyên nhân: Đây là dấu hiệu rõ ràng cho thấy ít nhất một module bảo vệ bên trong (MOV) đã hết khả năng làm việc, thường là do đã hấp thụ nhiều xung sét hoặc một xung sét quá lớn. Cơ cấu ngắt nhiệt bên trong đã tác động để ngắt module hỏng ra khỏi mạch.

Giải pháp từ:

• Ngắt nguồn điện cung cấp cho khu vực có CB chống sét.
• Nếu CB chống sét có thiết kế dạng module cắm rút, hãy thay thế module bị lỗi bằng một module mới cùng loại, chính hãng Schneider Electric. Việc này thường đơn giản và nhanh chóng.
• Nếu CB chống sét là loại nguyên khối hoặc không chắc chắn về cách thay thế, hãy liên hệ ngay với kỹ thuật viên có chuyên môn để được hỗ trợ kiểm tra và thay thế toàn bộ thiết bị nếu cần. Tuyệt đối không cố gắng sửa chữa bên trong module đã hỏng.

CB chống sét không tác động dù có sét hoặc có thiết bị phía sau vẫn bị hỏng:

Nguyên nhân có thể:

• Lắp đặt sai kỹ thuật: Dây dẫn quá dài, tiết diện dây không phù hợp, kết nối tiếp địa không tốt.
• CB chống sét không phù hợp với mức độ nguy hiểm của sét tại khu vực (ví dụ, cần loại có dòng cắt cao hơn hoặc bảo vệ đa cấp).
• Sử dụng hàng giả, hàng kém chất lượng không phải Schneider chính hãng.
• CB chống sét đã hỏng từ trước mà không được phát hiện (chỉ thị trạng thái không được kiểm tra định kỳ).
• Sét đánh trực tiếp vào đường dây hoặc công trình với năng lượng quá lớn, vượt ngoài khả năng bảo vệ của SPD Type 2 như A9L15688 (trong trường hợp này cần có hệ thống chống sét trực tiếp và SPD Type 1).

Giải pháp:

• Rà soát lại toàn bộ quá trình lắp đặt theo hướng dẫn của nhà sản xuất và các tiêu chuẩn kỹ thuật. Đặc biệt chú trọng đến chiều dài dây và chất lượng tiếp địa.
• Đánh giá lại mức độ rủi ro sét tại khu vực để lựa chọn loại CB chống sét phù hợp. Có thể cần tư vấn từ chuyên gia để thiết kế một hệ thống bảo vệ chống sét đa cấp (Type 1, Type 2, Type 3).
• Luôn mua sản phẩm từ các nhà phân phối ủy quyền hoặc uy tín như thanhthienphu.vn để đảm bảo hàng chính hãng Schneider Electric.
• Thực hiện kiểm tra định kỳ chỉ thị trạng thái của CB chống sét và toàn bộ hệ thống tiếp địa.

CB chống sét phát nhiệt bất thường hoặc có mùi khét:

Nguyên nhân: Đây là dấu hiệu nguy hiểm, có thể do kết nối lỏng lẻo gây ra hồ quang, quá tải hoặc sự cố nghiêm trọng bên trong thiết bị.

Giải pháp:

• Ngắt ngay nguồn điện cung cấp.
• Không chạm vào thiết bị khi còn nóng hoặc nghi ngờ có điện.
• Tuyệt đối không tự ý tháo dỡ hay sửa chữa.
